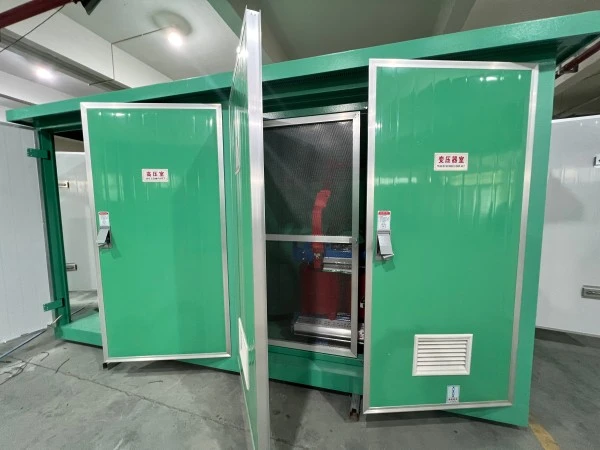

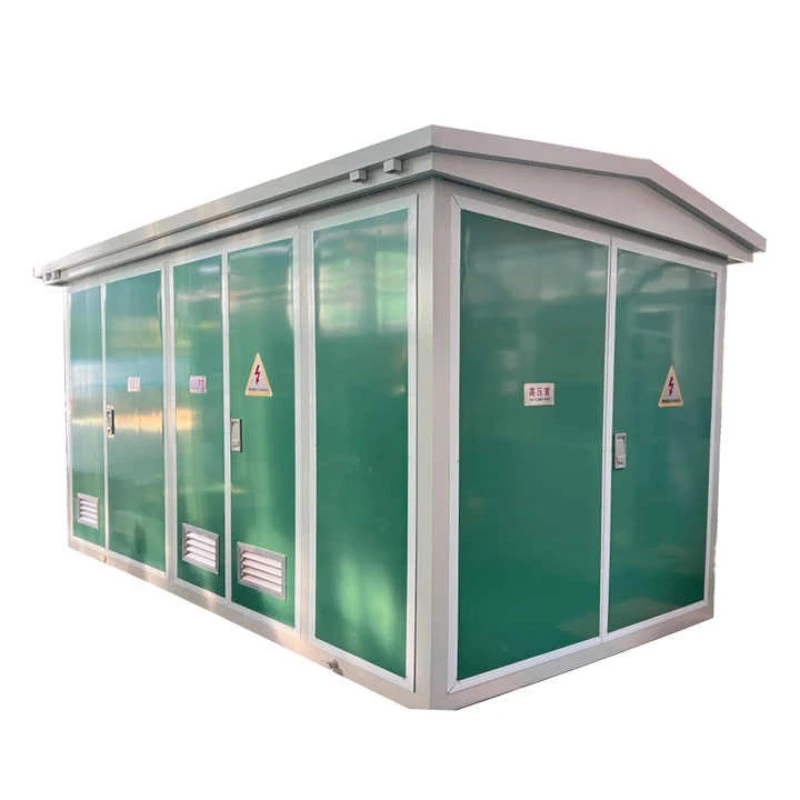

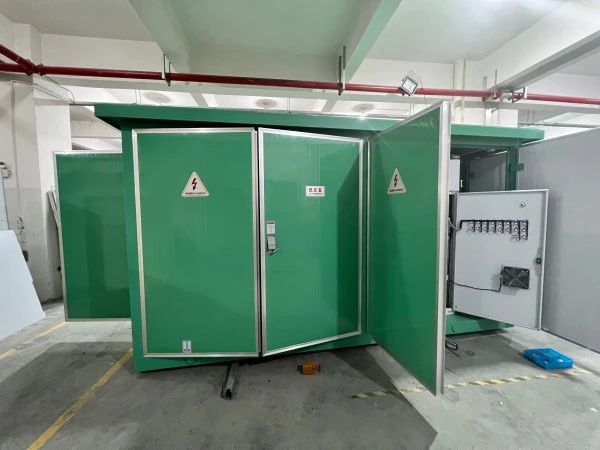

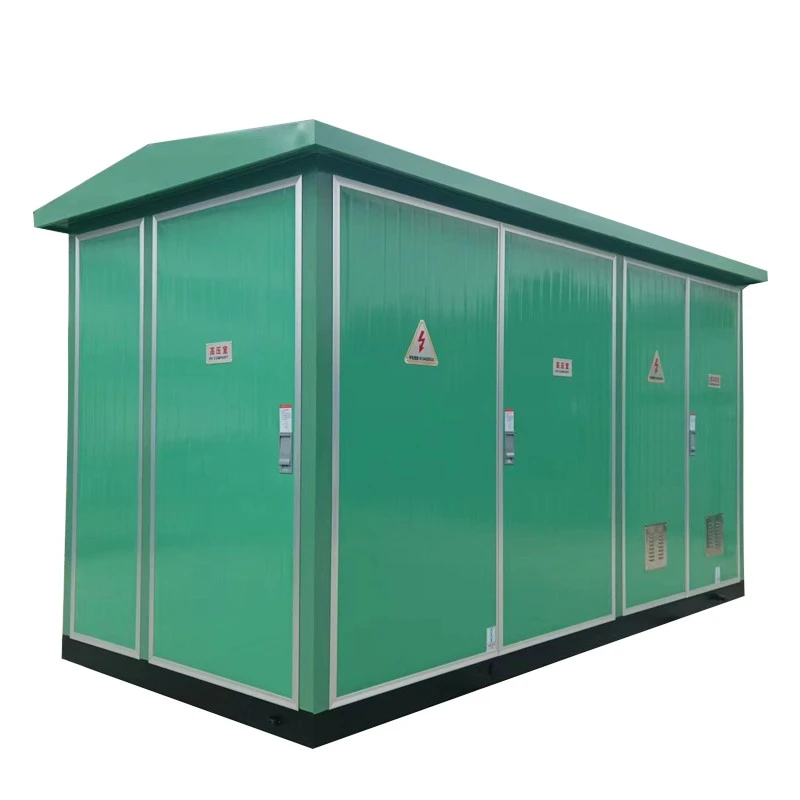

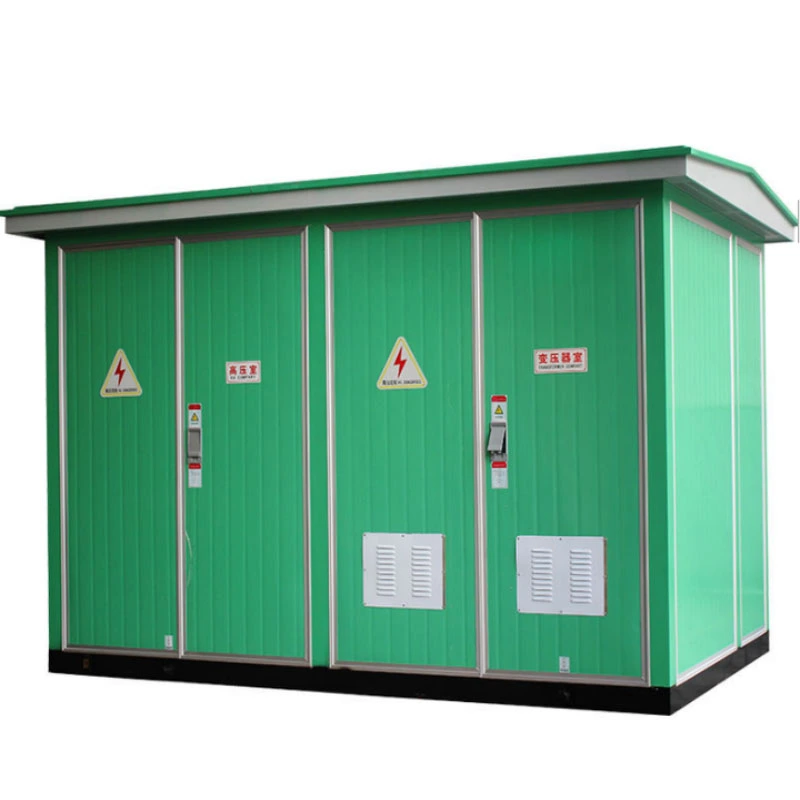

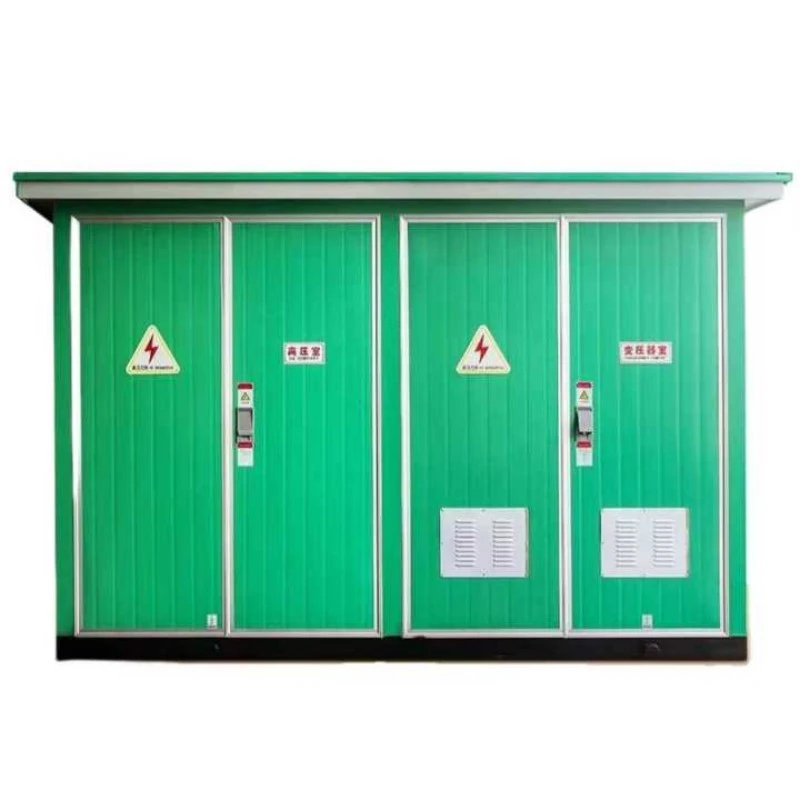

محطة فرعية ذكية مسبقة الصنع من النوع الصندوقي في الهواء الطلق

ما هي هذه المعدات؟

إن المحطة الفرعية الذكية من النوع الصندوقي الخارجية YB-24 عبارة عن وحدة توزيع طاقة مدمجة ومجمعة في المصنع تتكاملالمفاتيح الكهربائية ذات الجهد العاليومحول طاقة ومعدات توزيع الجهد المنخفض في حاوية واحدة مقاومة للعوامل الجوية. إنها تنتمي إلى عائلة المحطات الفرعية الجاهزة، والمعروفة أيضًا باسم "المحطات الفرعية المدمجة" أو "المحطات الفرعية المجمعة".

انهيار رمز النموذج:

YB — محطة فرعية من النوع الصندوقي الجاهزة

24 - رمز سلسلة التصميم، الذي يمثل التحكم الذكي والتكوين المعياري

ماذا يفعل؟

وتتمثل الوظيفة الأساسية لهذه المعدات في تلقي الطاقة الكهربائية ذات الجهد العالي (عادةً 10 كيلو فولت أو 35 كيلو فولت)، وخفضها إلى الجهد المنخفض (400 فولت/380 فولت) من خلال محول متكامل، وتوزيعها بأمان على أحمال المستخدم النهائي مثل المجتمعات السكنية أو الساحات التجارية أو المصانع أو محطات شحن المركبات الكهربائية.

على عكس المحطات الفرعية التقليدية المبنية مدنيًا، لا يتطلب YB-24 تجميع المكونات الفردية في الموقع. لقد تم تجهيزه بأسلاك مسبقة بالكامل واختباره مسبقًا وشحنه كوحدة واحدة. إنه يستخدم محولًا جافًا خاليًا من الزيت أو محولًا مملوءًا بالزيت قابلاً للتحلل (اختياري) ويعتمد على تبريد الهواء الطبيعي أو القسري. يتيح نظام التحكم الذكي الحصول على البيانات عن بعد، وإنذار الأخطاء، والتبديل التلقائي، مما يجعله مثاليًا لتطبيقات الشبكة الذكية.

مزايا المنتج

توفر المحطة الفرعية الذكية من النوع الصندوقي الخارجية YB-24 مزايا واضحة مقارنة بالمحطات الفرعية التقليدية:

1. توفير المساحة والتركيب السريع

تشغل 40% فقط من مساحة محطة فرعية مدنية تقليدية

يمكن تركيبها على وسادة خرسانية بسيطة خلال 2-3 أيام

ليست هناك حاجة لغرف معدات منفصلة أو أعمدة تهوية

2. الذكاء العالي

قياسي مجهز بـ RTU (الوحدة الطرفية البعيدة)

يدعم اتصال 4G/5G أو الألياف

مراقبة في الوقت الحقيقي للجهد والتيار وعامل الطاقة ودرجة الحرارة وحالة الباب

رحلة عن بعد/إغلاق وتعديل المعلمة

3. السلامة وحماية البيئة

تصميم خالي من الزيت اختياري (محول من النوع الجاف)

مقصورة الجهد العالي مقاومة للقوس

يمنع تصنيف الحماية IP54 دخول الغبار والماء

دخول الكابل من الأسفل، مما يزيل الأجزاء الحية المكشوفة

4. دورة حياة فعالة من حيث التكلفة

انخفاض الاستثمار الأولي بنسبة 30-40% عن المحطات الفرعية المدنية

تخفيض بنسبة 60% في تكاليف الهندسة المدنية

انخفاض تكلفة الصيانة بسبب استبدال المكونات المعيارية

5. القدرة على التكيف مع البيئات القاسية

نطاق درجة حرارة التشغيل: -25 درجة مئوية إلى +55 درجة مئوية

طلاء مضاد للتآكل للمناطق الساحلية أو الصناعية

نظام التدفئة الداخلية اختياري للمناطق الباردة

ميزة المنتج

تطبيق المنتج

تعد المحطة الفرعية الذكية من النوع الصندوقي الخارجية YB-24 مناسبة لمجموعة واسعة من السيناريوهات التي تتطلب النشر السريع والمساحة الصغيرة والتشغيل الذكي.

تفاصيل الإنتاج

1. تصنيع العلبة

التثقيب والثني واللحام باستخدام الحاسب الآلي للحصول على دقة عالية

طلاء مسحوق مزدوج الطبقة (طبقة أولية غنية بالزنك + طبقة علوية من البوليستر) ≥80μm

اختبار رش الملح ≥500 ساعة

سقف بانحدار 5 درجات لمنع تجمع المياه

2. التخطيط الداخلي

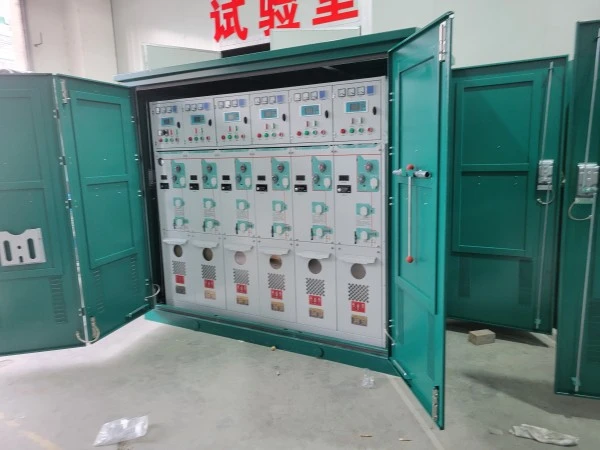

حجرة الجهد العالي: الوحدة الرئيسية الحلقية SF6 أو مفتاح فصل الحمل، ومانع الصواعق، ومنصهر الجهد العالي

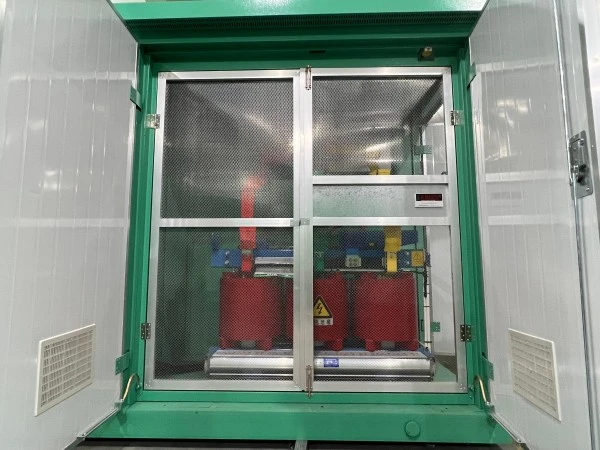

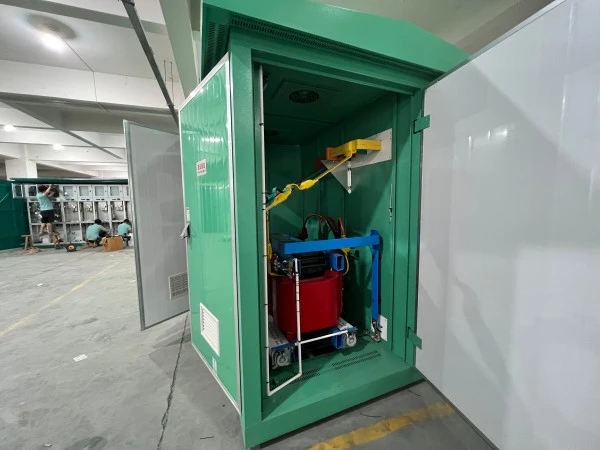

حجرة المحول: محول مثبت على بكرات، لوحة أمامية قابلة للإزالة لسهولة الصيانة

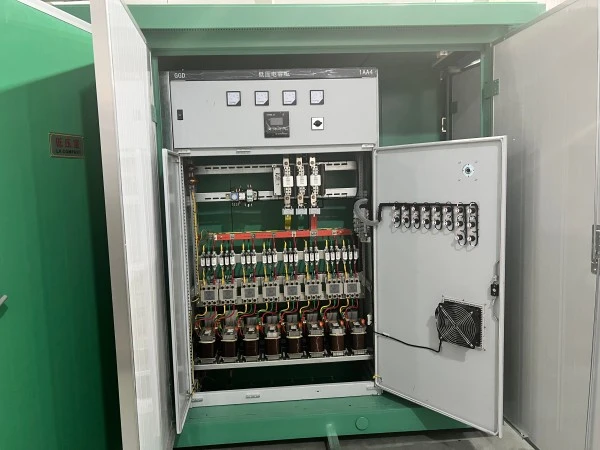

حجرة الجهد المنخفض: الكسارة الرئيسية، القواطع الفرعية، بنك المكثف الأوتوماتيكي، محطة المراقبة الذكية

جميع المقصورات مفصولة بفواصل معدنية مقاومة للحريق (الفئة أ)

3. تفاصيل النظام الذكي

مراقبة درجة الحرارة: أجهزة استشعار PT100 على ملفات المحولات والعلبة الداخلية

حالة الباب: مفتاح اتصال مغناطيسي مع إنذار للسحابة

قياس الطاقة: عداد ثنائي الاتجاه من الفئة 1 أو 0.5S

جهاز التحكم عن بعد: يدعم IEC 60870-5-101/104، DNP3.0

التحكم المحلي: واجهة HMI محمية بكلمة مرور مع تسجيل الأحداث

4. دخول الكابل والتأريض

مدخل الكابل السفلي مع الحلقات المطاطية (الحفاظ على تصنيف IP54)

قضيب تأريض نحاسي مخصص (40 × 4 مم) في جميع المقصورات

مقاومة التأريض ≥4Ω

5. اختبار الجودة قبل التسليم

اختبار تحمل جهد تردد الطاقة (35 كيلو فولت للجانب عالي الجهد، 2.5 كيلو فولت للجانب المنخفض)

نسبة دوران المحولات واختبار فقدان عدم التحميل

اختبار اتصال النظام الذكي (30 دقيقة متواصلة من الاتصال)

اختبار المطر (محاكاة 10 ملم/دقيقة لمدة ساعة واحدة)

التعبئة والتغليف وخدمة ما بعد البيع

التعبئة والتغليف

الوحدة بأكملها مغلفة بفيلم مطاطي + زوايا من الورق المقوى المموج

قاعدة لوح خشبي مع فتحات للرافعة الشوكية

أكياس مجففة داخل العلبة لمنع الرطوبة أثناء الشحن

جميع الفتحات الخارجية مغلقة بشريط مقاوم للماء

الالتزام بخدمة ما بعد البيع

فترة الضمان: 12 شهرًا من تاريخ الشحن (قابلة للتمديد إلى 24 أو 36 شهرًا مع عقد الخدمة المدفوع)

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: هل المحطة الفرعية الذكية الجاهزة من النوع الصندوقي YB-24 مناسبة للمناطق الساحلية ذات الملوحة العالية؟

ج: نعم. يستخدم الغلاف القياسي طلاء مسحوق مضاد للتآكل بسمك ≥80μm ويجتاز اختبار رش الملح لمدة 500 ساعة. بالنسبة للبيئات شديدة التآكل (مثل الموانئ والمصانع الكيميائية)، فإننا نقدم حاويات من الفولاذ المقاوم للصدأ 304/316 وطلاء إضافي على قضبان التوصيل الداخلية.

س2: هل يمكن استبدال المحول دون استبدال المحطة الفرعية بأكملها؟

ج: نعم. تم تصميم حجرة المحولات بألواح جانبية قابلة للإزالة وقضبان دوارة. يمكن سحب المحول من الأمام أو الجانب، ويمكن إدخال وحدة بديلة دون إزعاج حجرات الجهد العالي أو الجهد المنخفض. تعد هذه الوحدة سمة أساسية لتصميم YB-24.

س3: هل يدعم النظام الذكي الاتصال بنظام SCADA التابع لجهة خارجية؟

ج: نعم. تدعم وحدة التحكم القياسية Modbus RTU عبر RS485 وModbus TCP عبر Ethernet. ويمكن أيضًا تهيئته لبروتوكولات IEC 60870-5-101/104 أو DNP3.0. نحن نقدم خريطة تسجيل كاملة لتكامل النظام.

س4: هل يُسمح بوضع YB-24 بالقرب من المباني السكنية فيما يتعلق بحدود الضوضاء؟

ج: نعم. مع المحولات من النوع الجاف، يكون مستوى الضوضاء أقل من أو يساوي 55 ديسيبل عند 1 متر، وهو ما يتوافق مع الحدود السكنية. بالنسبة للمحولات المغمورة بالزيت، نضيف وسادات تخميد الاهتزاز وغطاء صوتي داخل حجرة المحولات، مما يقلل الضوضاء إلى ≥48 ديسيبل.

س 5: ما هو وقت التسليم القياسي؟

ج: بالنسبة للتكوينات القياسية (800 كيلو فولت أمبير أو أقل، IP54، غلاف فولاذي، مع الوحدة الرئيسية الحلقية)، يتم التسليم خلال 15---20 يوم عمل بعد تأكيد الطلب. تتطلب المشاريع المخصصة (الفولاذ المقاوم للصدأ، اللون الخاص، الارتفاع الإضافي لإدخال الخط العلوي) من 25 إلى 30 يوم عمل.

س6: ما هي أنواع المحولات المتوفرة لـ YB-24؟

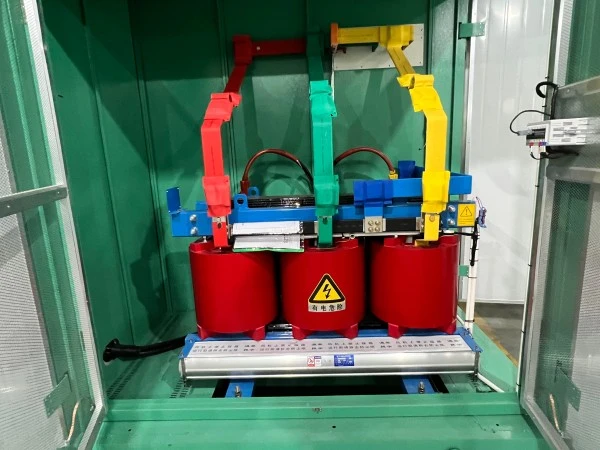

ج: يمكن تكوين YB-24 باستخدامالمحولات المغمورة بالزيتمثل S13/S20 أو المحولات من النوع الجاف المصبوبة براتينج الإيبوكسي مثل SCB13/SCB14، اعتمادًا على متطلبات المشروع وبيئة التثبيت ومتطلبات السلامة من الحرائق والمعايير المحلية.
