غالبًا ما تؤدي ندرة الأراضي الحضرية، ودورات البناء الطويلة في الموقع، والطلب المتزايد على شبكات الطاقة الموزعة إلى تعقيد عملية نشر المحطات الفرعية التقليدية. تعمل شركة Lugao Power Co., Ltd.، باعتبارها شركة متخصصة في تصنيع المحطات الفرعية للمحولات من النوع الصندوقي ومقرها الصين، على التخلص من اختناقات المشروع من خلال محطاتنا الفرعية المتكاملة تمامًا والمجمعة في المصنع والتي تجمع بين المفاتيح الكهربائية ذات الجهد المتوسط ومحولات الطاقة وتوزيع الجهد المنخفض في حاوية واحدة مدمجة. منذ عام 2016، قدمت منشأتنا المعتمدة من ISO9001 وSGS محطات فرعية قوية من النوع الأمريكي والأوروبي تقلل من وقت التثبيت بنسبة تصل إلى 60%، مما يوفر للمرافق ومقاولي EPC والمرافق الصناعية حلًا موثوقًا لتوزيع الطاقة جاهزًا للخدمة الفورية.
كيف تختار بين المحطات الفرعية الأمريكية والأوروبية لمشروعك؟
عند تقييم موردي محطات المحولات الفرعية المؤهلين، تتساءل فرق المشتريات الهندسية بشكل متكرر: هل يجب علينا تحديد معايير التصميم الأمريكية أو الأوروبية لشبكة التوزيع الخاصة بنا؟ تعتمد الإجابة على سياق التطبيق وتفضيلات الشبكة الإقليمية.
تتميز المحطات الفرعية من النوع الأمريكي بتصميم مميز مكون من ثلاثة أقسام - أقسام المحولات والجهد العالي والجهد المنخفض - حيث تستخدم حجرة المحولات عادةً وحدة مغلقة تمامًا ومغمورة بالزيت. يؤكد هذا التصميم على البصمة المدمجة، حيث يقدم ما يقرب من ثلث إلى خمس حجم الوحدات من النوع الأوروبي ذات السعة المكافئة، مما يجعله مناسبًا بشكل خاص للتركيبات الخارجية في المجتمعات السكنية وشبكات التوزيع الحضرية ذات الأراضي المحدودة المتاحة.

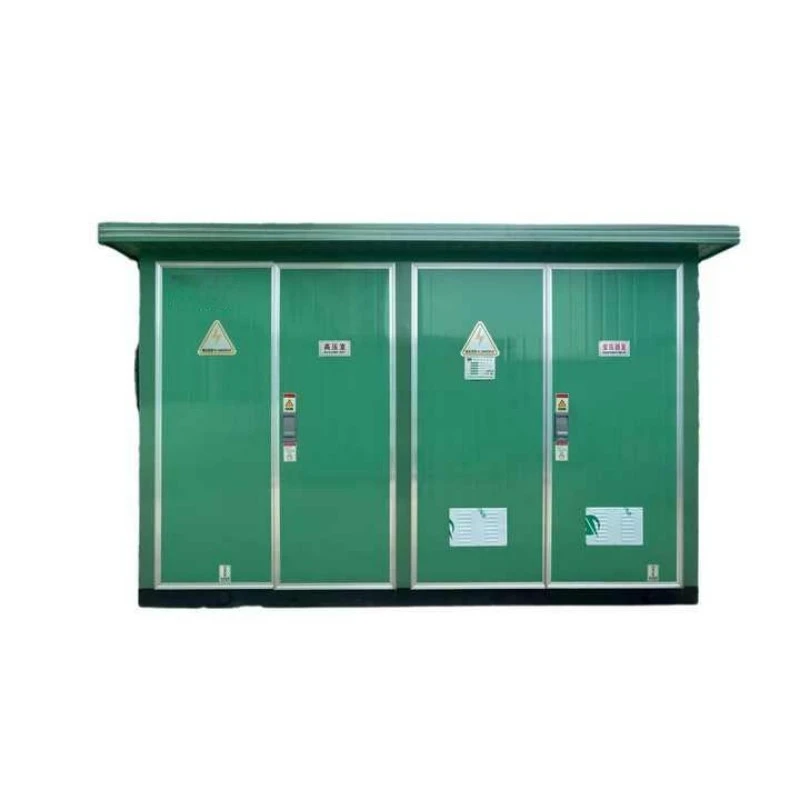

على النقيض من ذلك، تتبنى المحطات الفرعية من النوع الأوروبي تكوينًا معياريًا أكثر قائمًا على الغرفة مع مجموعات مفاتيح كهربائية عالية الجهد ومحولات ومقصورات منخفضة الجهد منفصلة داخل حاوية واحدة. يعطي هذا التصميم الأولوية لقابلية الخدمة والمرونة، ويستوعب كلاً من المحولات المغمورة بالزيت والمحولات الجافة، ويتم اعتماده على نطاق واسع في المجمعات الصناعية والمجمعات التجارية ومشاريع البنية التحتية البلدية عبر المناطق المتوافقة مع معايير IEC.
|
نوع التصميم
|
معيار
|
البصمة
|
تطبيق نموذجي
|
|
نوع أمريكي
|
أنسي / إيي
|
1/3 إلى 1/5 حجم من النوع الأوروبي
|
المجتمعات السكنية، التوزيع العمراني، الساحات محدودة المساحة
|
|
النوع الأوروبي
|
إيك 62271-202
|
بصمة أكبر
|
المجمعات الصناعية والمباني التجارية والمشاريع البلدية
|
يشترك كلا التصميمين في المزايا الأساسية - الاختبار المسبق للمصنع، والحد الأدنى من الأعمال المدنية، والنشر السريع - ولكن الاختيار يتوافق في النهاية مع معايير الشبكة المحلية لديك، ومنطقة الموقع المتاحة، وتفضيلات الصيانة.لوغاويقدم كلا التكوينين مع التخصيص الكامل، مما يضمن التكامل السلس بغض النظر عن المتطلبات الإقليمية.
كيف تضمن لوغاو سلامة العزل الكهربائي وطول العمر الحراري؟
يجب أن تتحمل المحطات الفرعية من النوع الصندوقي الصواعق، وتبديل الجهد الزائد، والضغط الحراري المستمر الناتج عن الحمل. تم تصميم المحطات الفرعية للمحولات من النوع Box-Type من Lugao بأساسات عالية العزل الكهربائي تم التحقق من صحتها من خلال اختبارات صارمة: يتحمل تردد الطاقة عند 42 كيلو فولت لمدة دقيقة واحدة ويصمد نبض البرق عند 75 كيلو فولت على جانب الجهد العالي. تلبي هذه العتبات أو تتجاوز متطلبات المحطات الفرعية من النوع الأمريكي والأوروبي، مما يحمي ملفات المحولات الداخلية ومكونات المفاتيح الكهربائية من اضطرابات الشبكة.
تؤثر الإدارة الحرارية بشكل مباشر على عمر عزل المحولات. ترتفع درجة حرارة الحمل الكامل لدينا - حوالي 45.1 كلفن في الملفات ذات الجهد العالي و52.9 كلفن في الملفات ذات الجهد المنخفض - وتظل دائمًا ضمن الحدود المنصوص عليها من قبل IEC وIEEE. يتضمن تصميم العلبة مسارات تهوية محسنة وأسطح تبديد الحرارة التي تعمل على توجيه الحرارة بعيدًا عن المكونات المهمة، مما يمنع النقاط الساخنة الموضعية التي تؤدي إلى تدهور عزل الورق وتسريع شيخوخة الزيت. تُترجم هذه المرونة الحرارية إلى انخفاض تكاليف دورة الحياة وتقليل تكرار الصيانة لاستثمار محول الطاقة الخاص بك.
ما هي وسائل الحماية الهيكلية والبيئية المتكاملة؟
تتعرض حاوية المحطة الفرعية للطقس والغبار والتأثيرات العرضية، كخط الدفاع الأول ضد التدهور البيئي. تحقق محطات لوغاو الفرعية تصنيفات الحماية IP44، مما يوفر مقاومة فعالة ضد دخول الجسيمات الصلبة ورذاذ الماء، وهي مناسبة لكل من التركيبات الأمريكية المفتوحة في الفناء والتكوينات الأوروبية المتكاملة للمباني. تم تصنيع الهيكل من الفولاذ المقاوم للتآكل مع معالجات سطحية مضادة للتآكل، ويتحمل درجات الحرارة المحيطة القصوى والرطوبة العالية والأجواء الساحلية المسببة للتآكل، مما يضمن السلامة الهيكلية لعقود من الخدمة.
كيف يمكن لـ Lugao التحقق من صحة الدائرة القصيرة لمقاومة القدرة؟
تواجه شبكات التوزيع حتماً تيارات خطأ. إن قدرة المحطة الفرعية على النجاة من هذه الأحداث دون تشوه داخلي أو تلف بقضيب التوصيل أمر غير قابل للتفاوض. تم اختبار المحطات الفرعية للمحولات من النوع الصندوقي Lugao من أجل تحمل الدائرة القصيرة - تتضمن التقييمات على سبيل المثال 20 كيلو أمبير RMS على جانب الجهد العالي - مع عمليات فحص ما بعد الاختبار تؤكد سلامة وصلة قضيب التوصيل وعدم حدوث أي تشوه هيكلي. تؤكد هذه الصلابة الميكانيكية المعتمدة لمهندسي المشروع أن محطاتنا الفرعية تحافظ على استقرار النظام في ظل ظروف الأعطال الأكثر تطلبًا.
ما هي السعة والجهد وتكوينات التبريد التي يمكن لشركة Lugao توفيرها؟
تقوم ورشة الإنتاج المعتمدة من ISO9001 وSGS في Lugao، والمجهزة بخطوط تجميع احترافية وخلجان اختبار كاملة الطاقة، بتصنيع محطات فرعية للمحولات من النوع الصندوقي وفقًا للمعايير الدولية IEC وGB وCE وCCC، مما يدعم النشر المباشر للتوصيل والتشغيل دون تعديلات مكلفة للموقع.
فئات الجهد ونطاقات السعة

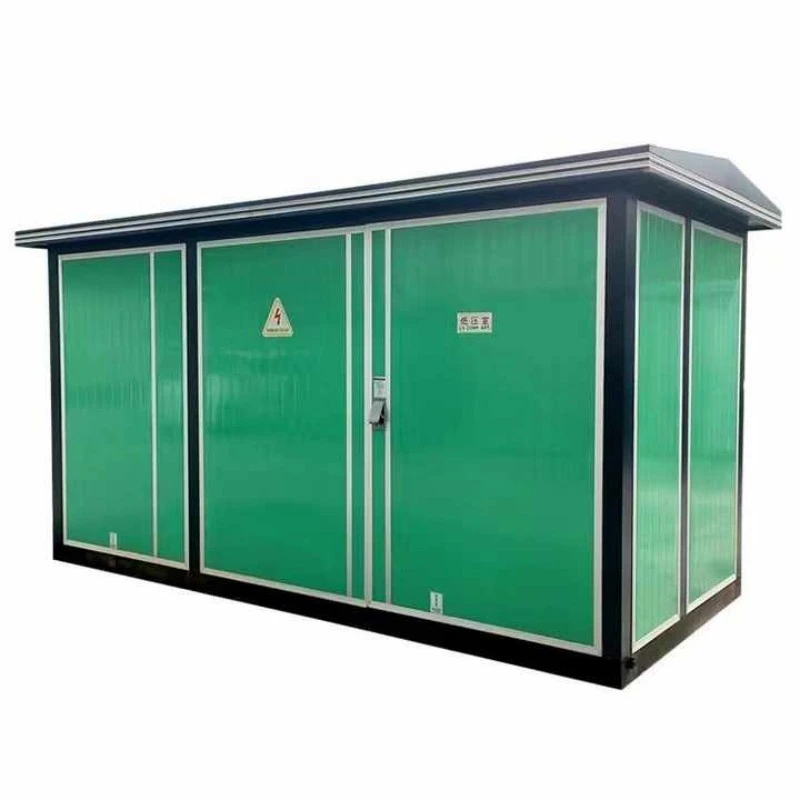

المحطات الفرعية 30 كيلو فولت / 35 كيلو فولت من النوع الأمريكي والأوروبي:مصمم لمحطات توزيع المرافق الفرعية وأنظمة تجميع مزارع الرياح والمناطق الصناعية الثقيلة التي تتطلب تحويل الجهد المتوسط مع مقاومة قوية لدائرة القصر ومستويات تفريغ جزئي منخفضة.

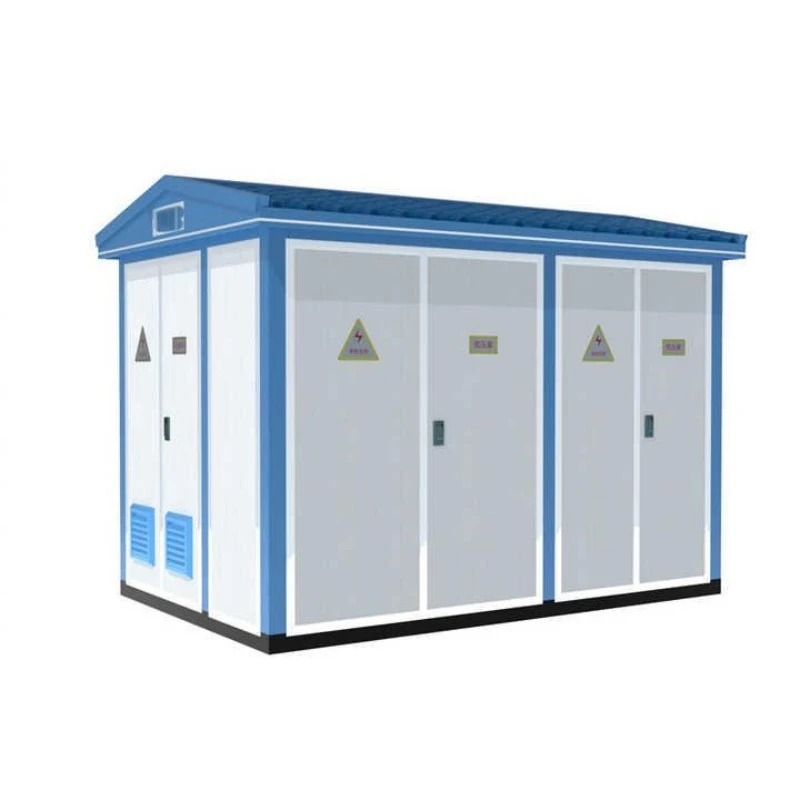

محطة فرعية ذكية/مدمجة 24 كيلو فولت (20 كيلو فولت):مجهزة بوحدات ذكية على كلا الجانبين عالي الجهد ومنخفض الجهد، مما يتيح التحكم عن بعد، والاستشعار، والتشوير، والتنظيم لتطبيقات أتمتة شبكة الدولة. مناسبة للمباني الحضرية الشاهقة والمنازل السكنية والبنية التحتية البلدية.
محطة التوزيع الفرعية 11 كيلو فولت / 10 كيلو فولت:مثالية للمجمعات التجارية والمجتمعات السكنية ومشاريع كهربة الريف. يتميز بتصميم الخزان المموج أو خيارات المحولات من النوع الجاف، مما يلغي متطلبات صيانة الحفظ ويضمن التشغيل الموثوق به في البيئات الخارجية القاسية.
خيارات المحولات والمفاتيح الكهربائية
تقدم Lugao تكوينات داخلية مرنة لتتناسب مع متطلبات المشروع المحددة:
نوع المحول: مغمورة بالزيت مختومة بالكامل(S9، S11، S13، SH15) أو خيارات النوع الجاف (SCB10، SCB11، SCBH15)، التي تستوعب السلامة من الحرائق والتفضيلات البيئية.
المفاتيح الكهربائية ذات الجهد العالي:خزانات XGN15 أو HXGN17 أو KYN28A مع تكوينات مفتاح الحمل أو قاطع الدائرة الكهربائية، أو الشبكة الحلقية الداعمة، أو الشبكة الطرفية، أو أوضاع إمداد الطاقة المزدوجة.
توزيع الجهد المنخفض:GGD، GCS، أوالمفاتيح الكهربائية MNSمع وظائف التعويض الواردة والصادرة والتفاعلية، ودعم الهياكل من نوع اللوحة أو المثبتة على الخزانة.
كيفية اختيار المحطة الفرعية المثالية من النوع الصندوقي للمواقع الحضرية ذات المساحة المحدودة؟
بالنسبة للمحطات الفرعية التقليدية ذات المساحة الأرضية الوفيرة، تظل التركيبات التقليدية من نوع البناء ممكنة. ومع ذلك، فإن المحطات الفرعية الحضرية تحت الأرض، ومنشآت نظم المعلومات الجغرافية المدمجة، والمناطق التجارية المزدحمة تتطلب حلولاً محسنة للمساحة. توفر Lugao تحسينًا مخصصًا للبصمة، مما يقلل من متطلبات المساحة الأرضية الإجمالية من خلال استخدام المفاتيح الكهربائية عالية الكثافة وتصميمات المحولات المتكاملة. تعتبر المحطات الفرعية من النوع الأمريكي، بحجمها الصغير، مناسبة بشكل خاص للتوزيع في المجتمعات السكنية حيث تكون تكاليف الأراضي باهظة. توفر الوحدات من النوع الأوروبي، على الرغم من كونها أكبر حجمًا، وصولاً فائقًا للخدمة للتطبيقات الصناعية حيث يكون تكرار الصيانة أعلى.
شاهد خط الإنتاج الخاص بنافيديو
استمتع بتجربة التميز في تصنيع محطة المحولات الفرعية من النوع الصندوقي في Lugao بشكل مباشر:
