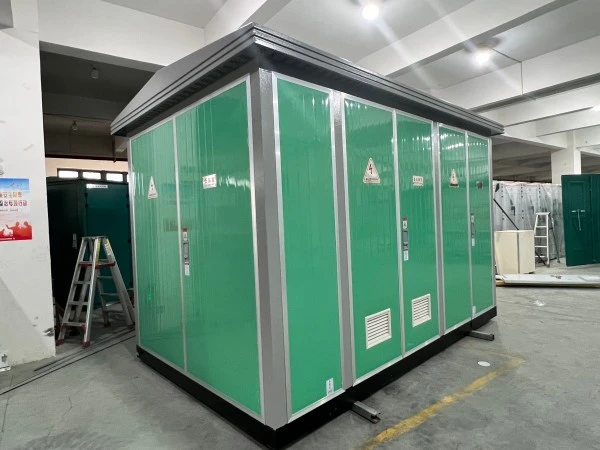

محطة فرعية مدمجة من النوع الأوروبي مسبقة الصنع

المحطة الفرعية الأوروبية المدمجة الجاهزة هي عبارة عن وحدة توزيع طاقة مغلقة مكونة من ثلاث غرف يتم تجميعها في المصنع، وهي مصممة لاستقبال وتحويل وتوزيع الكهرباء ذات الجهد المتوسط ​​إلى الأحمال ذات الجهد المنخفض. على عكس المحطات الفرعية التقليدية المبنية بالخرسانة والتي تتطلب أسابيع من البناء في الموقع، تصل هذه الوحدة جاهزة للتوصيل.

ما هذا؟

المحطة الفرعية من النوع الأوروبي المدمجة الجاهزة (المعروفة أيضًا باسم أمحطة فرعية أوروبية) يتكون من ثلاث أقسام متميزة ومنفصلة:

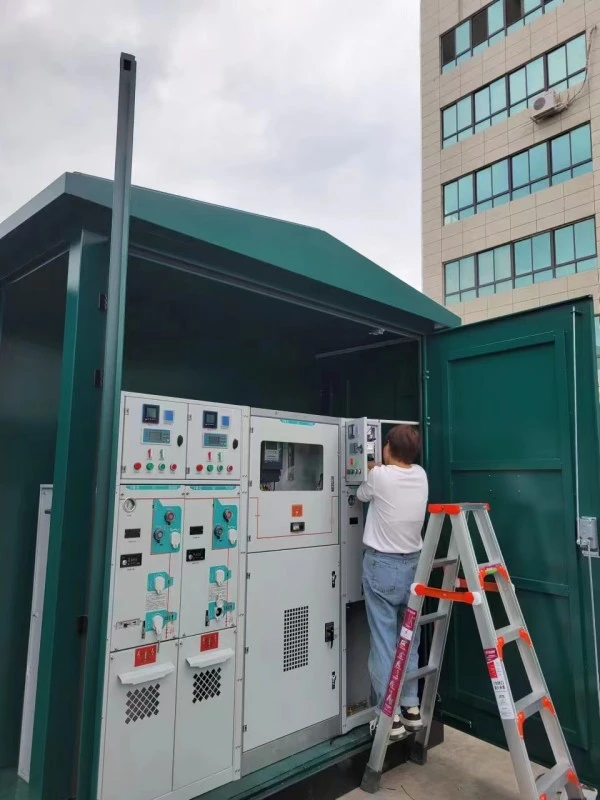

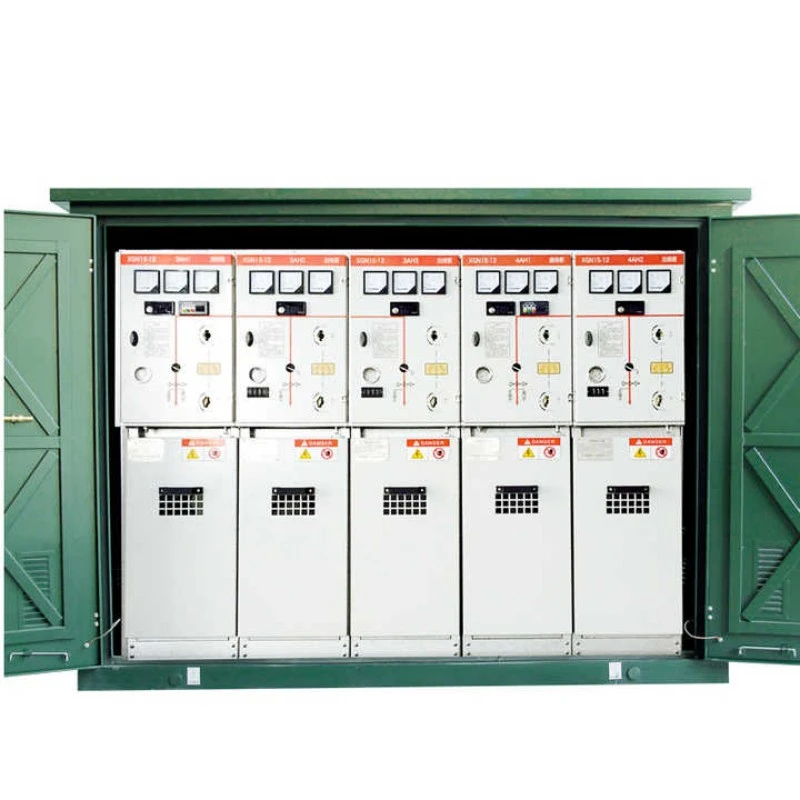

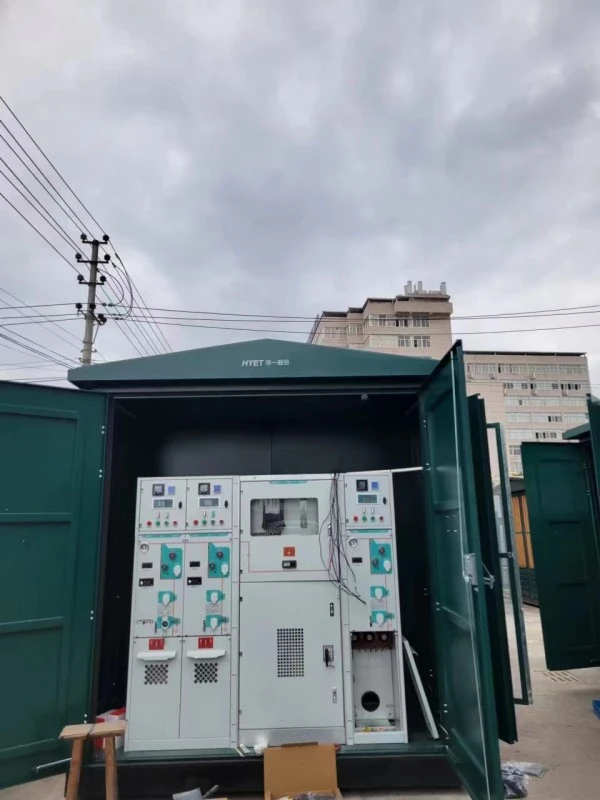

1. مقصورة الجهد العالي (HV): تحتوي على المفاتيح الكهربائية ومرحلات الحماية وأجهزة القياس.

2. حجرة المحولات: تحتوي على محولة مغمورة بالزيت أو من النوع الجاف.

3. حجرة الجهد المنخفض (LV): تحتوي على لوحات التوزيع، وقواطع الدائرة، ومغذيات الخارج.

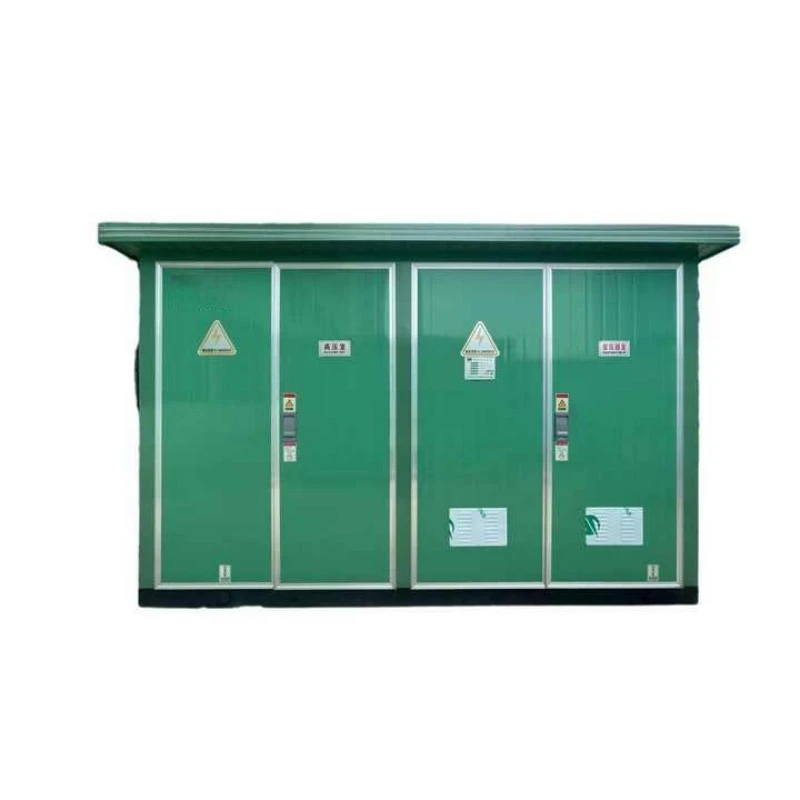

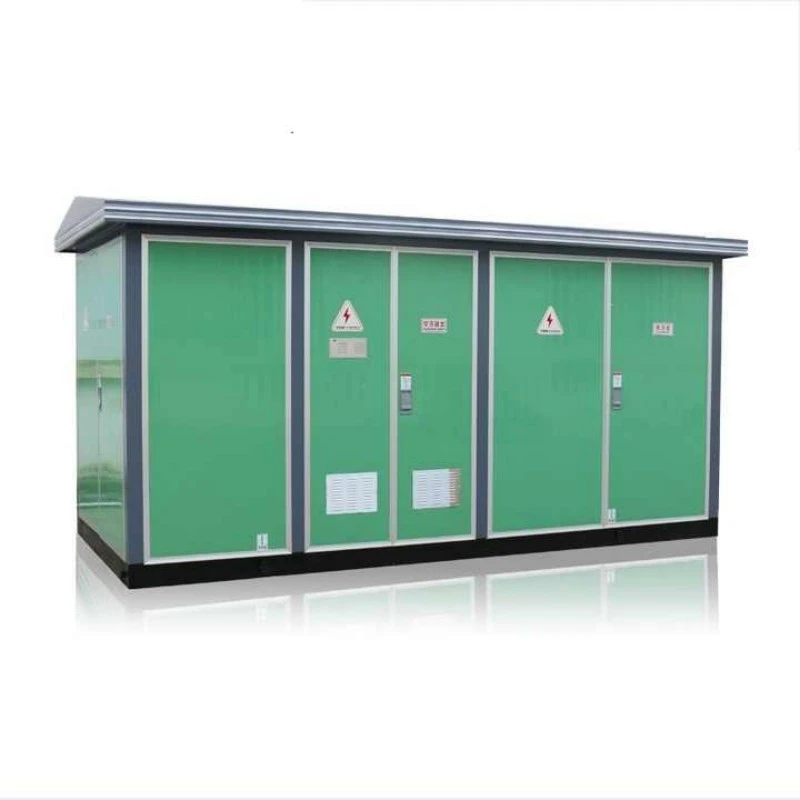

تم ترتيب هذه الغرف الثلاث على شكل "I" أو "II" داخل حاوية واحدة مصنوعة من الفولاذ المقاوم للعوامل الجوية أو مركبة. يتم فصل كل حجرة ماديًا بواسطة أقسام معدنية لمنع انتشار الخطأ.

ماذا يمكن أن تفعل؟

يؤدي هذا الجهاز ثلاث وظائف أساسية:

1. تحويل الجهد التنازلي: يحول الجهد المتوسط ​​الوارد (6kV، 10kV، 20kV، 35kV) إلى جهد منخفض قابل للاستخدام (400V، 230V).

2. الحماية والعزل: يتم عزل الدوائر المعطوبة تلقائيًا عبر الصمامات أو قواطع الدائرة، مما يحمي الأصول النهائية.

3. إدارة الأحمال: توزيع الطاقة على دوائر صادرة متعددة، مما يتيح التبديل الانتقائي والقياس والمراقبة.

نظرًا لأن المحطة الفرعية من النوع الأوروبي المضغوط مسبقة الصنع يتم توصيلها مسبقًا واختبارها في المصنع، فإنها تقضي على أخطاء الأسلاك المعقدة في الموقع. وهو بمثابة المركز العصبي للتوزيع النهائي للطاقة في المجمعات السكنية والمصانع ومزارع الطاقة الشمسية ومحطات شحن السيارات الكهربائية.

مزايا المنتج

عندما تختار المحطة الفرعية من النوع الأوروبي المدمجة الجاهزة من Lugao Power، فإنك تحصل على خمس مزايا تنافسية متميزة مقارنة بالمحطات الفرعية التقليدية والبدائل من النوع الأمريكي.

الميزة 1: سلامة الموظفين المتفوقة

يعد التصميم "المجزأ" المكون من ثلاثة أقسام هو السمة المميزة لأي محطة فرعية أصلية مدمجة من النوع الأوروبي. كل قسم متشابك بالكامل مع التعشيق الميكانيكي والكهربائي. على سبيل المثال، لا يمكن فتح باب الجهد المنخفض إلا إذا كان القاطع الرئيسي في وضع إيقاف التشغيل؛ لا يمكن فتح باب الجهد العالي إلا إذا كان مفتاح التأريض مغلقًا. يمنع منطق السلامة المتسلسل هذا التعرض المباشر للأمام، مما يقلل بشكل كبير من مخاطر الوميض القوسي بالنسبة للمشغلين. على النقيض من ذلك، فإن المحطات الفرعية من النوع الأمريكي غالبًا ما تكون بها أجزاء حية مكشوفة أثناء استبدال المصهر.

الميزة 2: القدرة على إمداد الطاقة دون انقطاع

على عكس الوحدات من النوع الأمريكي حيث يتطلب استبدال المصهر إلغاء تنشيط المحول بأكمله، فإن محطتنا الفرعية المدمجة الجاهزة من النوع الأوروبي تسمح بالصيانة المستقلة. يمكنك فتح حجرة الجهد المنخفض لقراءة العداد بينما يظل جانب الجهد العالي نشطًا. يمكن للإصدارات الأكثر تقدمًا أن تستوعب وحدة RMU (الوحدة الرئيسية الحلقية) ذات التبديل الحلقي، مما يتيح تكوين "مدخلين ومخرجين" يحافظ على الطاقة لعملاء المصب حتى أثناء أخطاء المنبع. وهذا يجعلها لا غنى عنها للمستشفيات ومراكز البيانات.

الميزة 3: إدارة حرارية ممتازة

تتميز كل حجرة محولات بتهوية قسرية (مراوح أوتوماتيكية يتم التحكم فيها حرارياً) بالإضافة إلى فتحات الحمل الحراري الطبيعي. ويعني الفصل المادي أن الحرارة الناتجة عن المحول لا تؤثر على المرحلات الإلكترونية الحساسة في حجرة الجهد العالي. تُظهر اختباراتنا أن درجة الحرارة الداخلية تظل أقل بمقدار 15-20 درجة مئوية عن التصميمات غير المجزأة أثناء ذروة الأحمال في الصيف، مما يؤدي إلى إطالة عمر العزل بشكل مباشر.

الميزة 4: القدرة على التكيف البيئي الشديد

تم تصميم العلبة وفقًا للحد الأدنى IP54 (مقاوم للغبار ومحمي ضد نفاثات الماء)، ويقاوم رذاذ الملح، والعواصف الرملية، والأمطار الغزيرة. فجوة هوائية مقاس 40 مم بالإضافة إلى سخانات مضادة للتكثيف تمنع الرطوبة الداخلية. نطاق التشغيل: -40 درجة مئوية إلى +55 درجة مئوية. هذه المتانة هي السبب في أن المحطة الفرعية الأوروبية المدمجة الجاهزة هي الخيار الافتراضي لمزارع الرياح الساحلية ومشاريع الطاقة الشمسية الصحراوية.

الميزة 5: انخفاض التكلفة الإجمالية للملكية (TCO)

قد يكون سعر الشراء الأولي أعلى بنسبة 15-20% من الوحدة الأمريكية المماثلة، ولكن التكلفة الإجمالية للملكية على مدار 20 عامًا أقل بنسبة 30%. لماذا؟ تحتوي الوحدات من النوع الأوروبي على مكونات معيارية قابلة للاستبدال (يمكنك تغيير المصهر المعيب فقط، وليس شريط التوصيل بأكمله). تمنع أحواض احتواء الزيت غرامات التلوث الأرضي. الحد الأدنى من الأعمال المدنية (مجرد وسادة خرسانية مسطحة) مقابل بناء غرفة خرسانية يوفر ما بين 5000 إلى 10000 دولار لكل وحدة في أعمال التركيب.

ميزات المنتج

فيما يلي الميزات الهندسية المحددة لمحطة فرعية من النوع الأوروبي المدمجة الجاهزة لدينا:

تفاصيل الإنتاج

تقوم شركة Lugao Power بتصنيع كل محطة فرعية أوروبية مدمجة مسبقة الصنع من النوع الأوروبي في مصنعنا الذي تبلغ مساحته 25000 متر مربع والحاصل على شهادة ISO 9001. وفيما يلي تفاصيل الإنتاج الرئيسية التي تميز الجودة لدينا.

اختيار المواد

الفولاذ: فولاذ مجلفن DX51D+Z275 مستورد، مقطوع ومثني على برج CNC (التسامح ±0.2 مم).

GRP (البوليستر المقوى بالزجاج): متوفر للطلبات الساحلية - خالي من التآكل، ولكن بتكلفة أعلى. فئة مقاومة الحريق VO (UL94).

قلب المحول: معدن غير متبلور أو فولاذ سيليكون CRGO (درجة M5، سمك 0.23 مم). تم تقليل فقدان عدم التحميل بنسبة 70% مقارنة بالفولاذ القياسي.

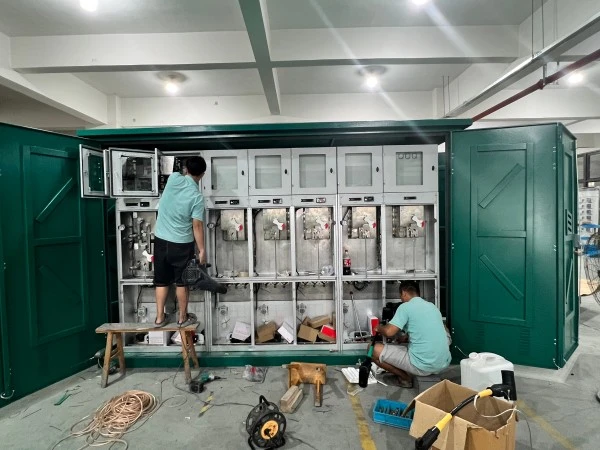

عملية التجميع

تصنيع المقصورة: أدوات لحام منفصلة لأقسام الجهد العالي والمحولات والجهد المنخفض. يتم اختبار تسرب كل حجرة باستخدام محلول الصابون (لاحتواء الزيت).

الطلاء: المعالجة المسبقة (إزالة الشحوم، الفوسفات) ← إيبوكسي برايمر (80 ميكرومتر) ← طبقة علوية من البوليستر (70 ميكرومتر). اختبار رش الملح: 720 ساعة بدون زحف.

الأسلاك الداخلية: كابلات نحاسية خالية من الهالوجين بدرجة حرارة 90 درجة مئوية، مجعدة بقالب سداسية (اختبار السحب > 200 نيوتن). جميع المحطات تحمل علامات الانكماش الحراري.

تركيب المحولات: تخضع المحولات المملوءة بالزيت للتجفيف الفراغي (الرطوبة المتبقية <0.5%). يتم تشريب المحولات من النوع الجاف تحت ضغط الفراغ (VPI) مرتين.

فحوصات مراقبة الجودة

1. اختبار العزل الكهربائي: 28kV/1min لجانب الجهد العالي؛ 3 كيلو فولت/1 دقيقة للجانب المنخفض.

2. التشغيل الحراري: حمولة كاملة عند درجة حرارة محيطة 40 درجة مئوية لمدة 8 ساعات؛ يتم رصد ارتفاع درجة الحرارة بواسطة 12 جهاز استشعار PT100.

3. اختبار IP: غرفة الغبار لمدة 8 ساعات، يليها اختبار نفث الماء (فوهة 12.5 مم بمعدل 100 لتر/دقيقة).

4. اختبار التعشيق الوظيفي: 50 دورة فتح وإغلاق على كل مفتاح.

خيارات التخصيص

1. اللون: RAL 7035 (رمادي فاتح) قياسي؛ أي رمز RAL عند الطلب (+15 يومًا مهلة).

2. مدخل الكابل: من الأسفل (من خلال القاعدة) أو من الجانب (ألواح الغدة).

3. الميزات الذكية: المراقبة عن بعد التي تدعم إنترنت الأشياء (التيار، والجهد، ودرجة الحرارة، وحالة الباب) عبر 4G/WiFi.

التعبئة والتغليف والشحن والضمان

التعبئة والتغليف والشحن

يتم رفع كل محطة فرعية من النوع الأوروبي المضغوط مسبقة الصنع باستخدام أربع عروات رفع مدمجة (تم اختبارها على الوزن الإجمالي 2×). إجراءات التعبئة والتغليف:

● الجزء الداخلي: يتم وضع عبوات هلام السيليكا المجففة (2 كجم) داخل كل حجرة لامتصاص الرطوبة العابرة.

● مداخل الكابلات: مختومة بأغطية بلاستيكية وشريط الفلكنة الذاتية.

● الخارج: مغلف بطبقة من VCI (مانع التآكل بالبخار)، ثم يتم تغطيته بقماش مشمع مقاوم للماء عالي التحمل.

● الصناديق: مثبتة بمسامير على لوح شحن فولاذي (ارتفاع 1200 مم لجيوب الرافعة الشوكية). واقيات الزوايا وأشرطة الربط.

المهلة الزمنية: 25 يوم عمل للوحدة القياسية بقدرة 630 كيلو فولت أمبير؛ 35 يومًا للطلبات المخصصة (بما في ذلك القياس الذكي).

الضمان وما بعد البيع

فترة الضمان: 12 شهرًا من تاريخ التشغيل أو 14 شهرًا من تاريخ الشحن (أيهما يأتي أولاً).

التغطية: جميع عيوب التصنيع في المواد أو التصنيع. لا يغطي الضرر الناتج عن البرق أو الفيضانات أو التحميل الزائد بما يتجاوز لوحة الاسم أو التعديلات غير المصرح بها.
