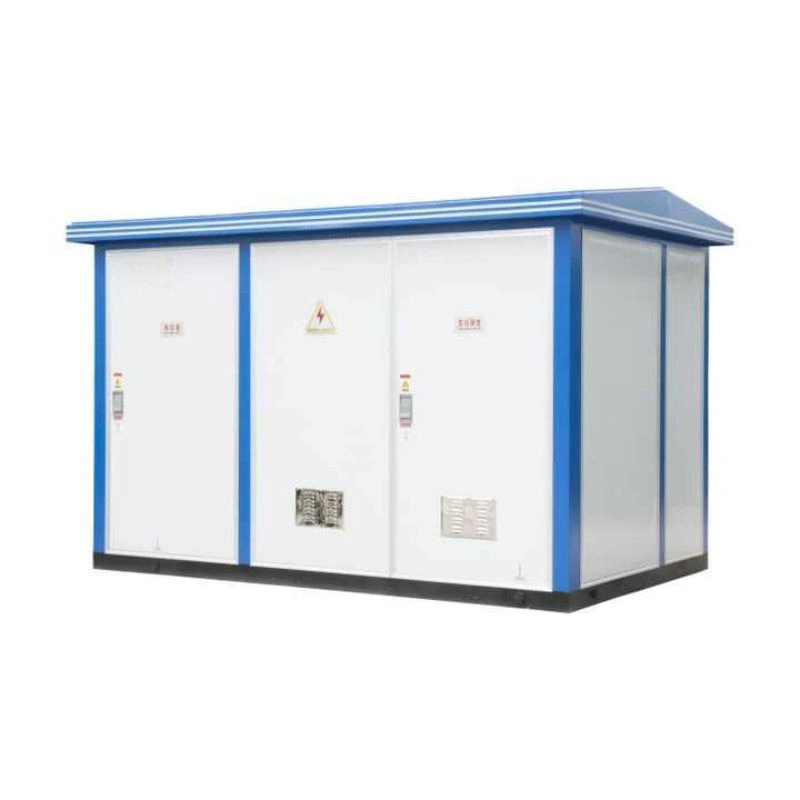

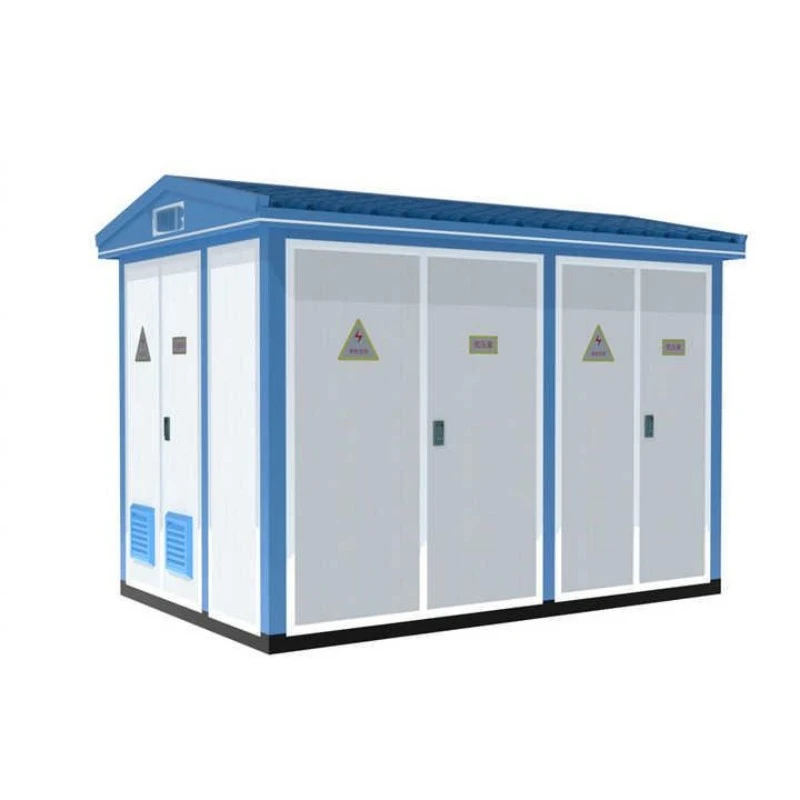

محطة محولات فرعية ذكية من النوع الأوروبي مثبتة مسبقًا

إن محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا هي وحدة توزيع طاقة مدمجة مجمعة في المصنع والتي تدمج أمفاتيح الجهد المتوسطولوحة توزيع ذات جهد منخفض ومحول مغمور بالزيت أو من النوع الجاف في مبيت واحد مغلق. على عكس المحطات الفرعية التقليدية للهندسة المدنية، فإن هذه الوحدة ذات الطراز الأوروبي تم تصنيعها مسبقًا واختبارها وتسليمها كنظام جاهز للتثبيت.

ماذا يفعل؟

إنه يخفض الكهرباء ذات الجهد المتوسط ​​(عادة 6 كيلو فولت - 35 كيلو فولت) إلى مستويات الجهد المنخفض (400 فولت - 690 فولت) للتوزيع الآمن على المجتمعات السكنية والمباني التجارية والمصانع ومحطات الطاقة المتجددة. كما تدعم محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا المراقبة الذكية للحمل ودرجة الحرارة وجودة الطاقة، مما يتيح تشخيص الأخطاء عن بعد ووظائف الإنذار التلقائي. وهذا يجعله خيارًا مثاليًا للشبكات الذكية والمحطات الفرعية غير المراقبة.

مزايا المنتج

1. المراقبة الذكية والتحكم عن بعد

تأتي محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا مع وحدة طرفية ذكية اختيارية (ITU) تجمع بيانات في الوقت الفعلي عن الجهد والتيار وعامل الطاقة ودرجة حرارة الزيت. ويمكن نقل البيانات عبر شبكة الجيل الرابع أو الإيثرنت أو الألياف الضوئية إلى غرفة التحكم المركزية، مما يقلل من تكاليف الفحص في الموقع.

2. البصمة المدمجة والنشر السريع

نظرًا لأنها مجمعة مسبقًا في المصنع، فإن محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا لا تتطلب سوى أساس بسيط في الموقع. يستغرق التثبيت من يوم إلى يومين بدلاً من أسابيع، مما يوفر ما يصل إلى 60% من الأعمال المدنية وشغل الأراضي.

3. موثوقية عالية في ظل الظروف القاسية

مع تصنيف حماية IP54 (أو أعلى) للغلاف والمحولات المغمورة بالزيت أو راتنجات الإيبوكسي بالداخل، تقاوم هذه المحطة الفرعية الغبار والأمطار والضباب الملحي ودرجات الحرارة القصوى من -25 درجة مئوية إلى +40 درجة مئوية، مما يضمن التشغيل المستمر في الصحاري أو المناطق الساحلية أو المناطق المرتفعة.

4. كفاءة الطاقة والخسارة المنخفضة

تعمل محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا والمزودة بمحولات منخفضة الخسارة من سلسلة S11 أو S13 على تقليل خسائر عدم التحميل بنسبة تصل إلى 30% مقارنة بالوحدات التقليدية، مما يؤدي بشكل مباشر إلى خفض فواتير الكهرباء وانبعاثات الكربون على مدى عمر 20 عامًا.

5. قابلة للتخصيص بالكامل

نحن نقدم تكوينات مرنة: ملفات من النحاس أو الألومنيوم، ومبدلات حنفية عند التحميل، وتصحيح عامل الطاقة تلقائيًا (APFC)، ومانعات التيار المفاجئ. سواء كنت بحاجة إلى وحدة بقدرة 200 كيلو فولت أمبير لمنطقة فيلا أو وحدة بقدرة 2500 كيلو فولت أمبير لمنطقة صناعية، يمكننا تصميم الحل خصيصًا لك.

ميزة المنتج

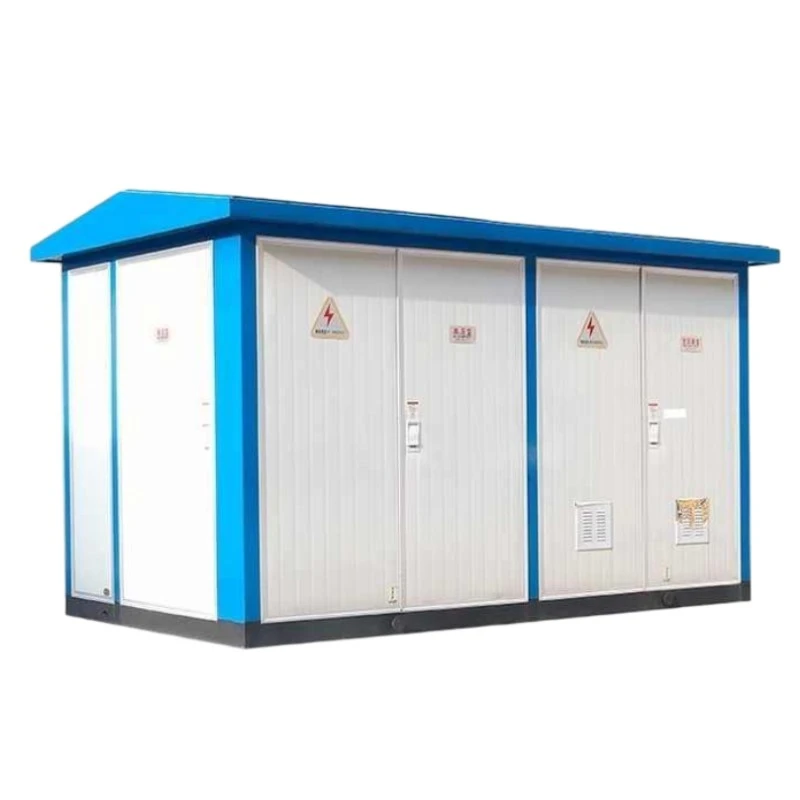

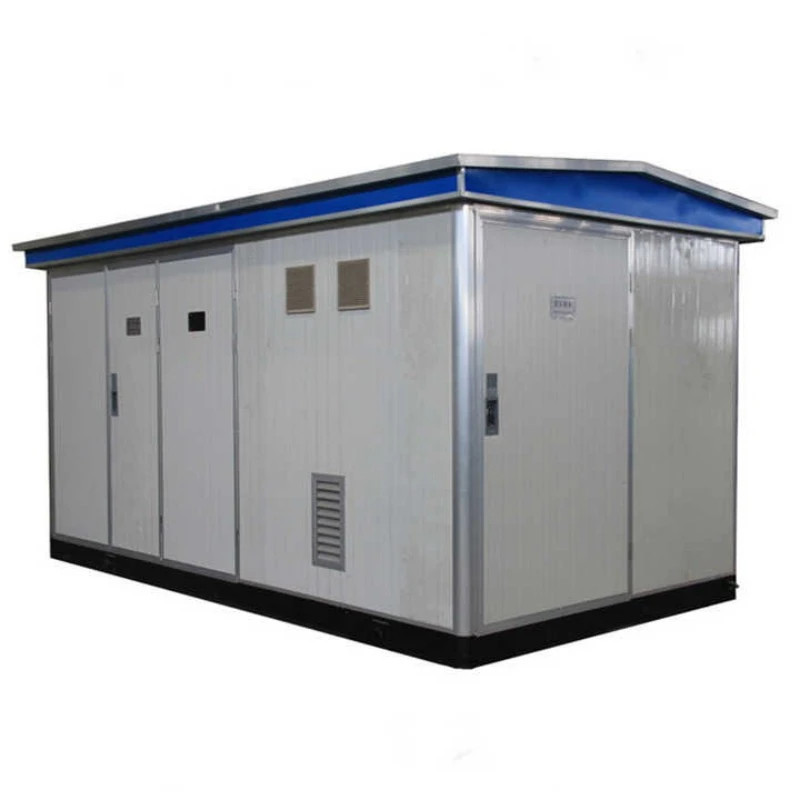

غلاف مغلق بالكامل ومقاوم للعوامل الجوية --- مصنوع من الفولاذ المجلفن أو سبائك الألومنيوم، ومطلي بطلاء مضاد للتآكل، ومناسب للتركيب الخارجي.

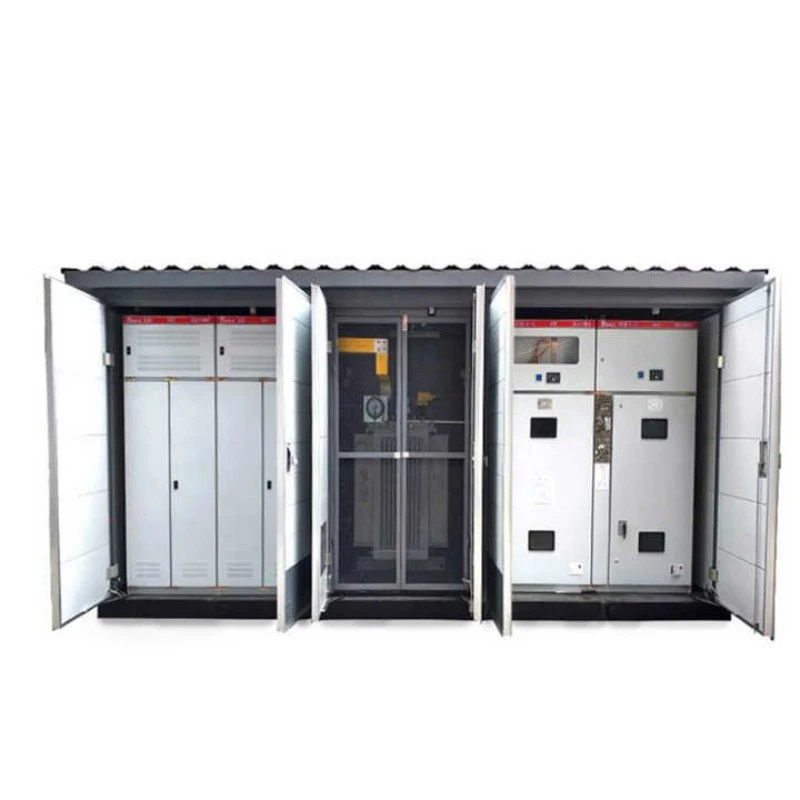

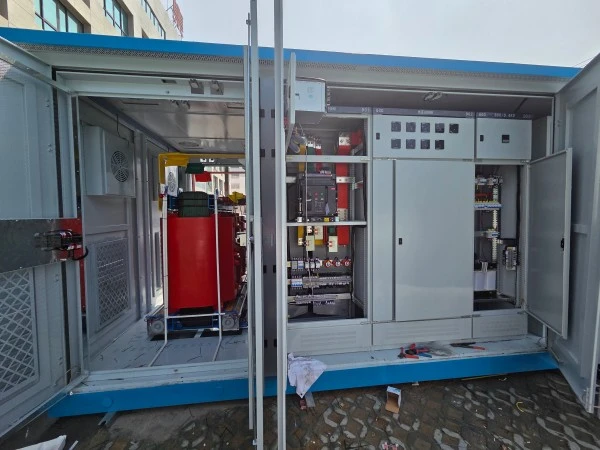

التخطيط الداخلي المعياري --- مقصورات منفصلة لتوزيع المفاتيح الكهربائية ذات الجهد العالي والمحولات والجهد المنخفض، مع أقفال ميكانيكية لضمان سلامة المشغل.

نظام تبريد ذكي --- مراوح يتم التحكم في درجة حرارتها للمحولات من النوع الجاف أو ألواح المبرد المموجة للوحدات المغمورة بالزيت، يتم تنشيطها تلقائيًا عندما تتجاوز درجة الحرارة نقطة الضبط.

قوس فلاش وحماية التحميل الزائد --- مجهزة بقواطع دوائر SF6 أو فراغية ومفاتيح مدمجة وأجهزة حماية من زيادة التيار (SPD) للوفاء بمعايير IEC 62271-202.

واجهة سهلة الاستخدام --- تعرض شاشة اللمس المحلية (اختيارية) البيانات في الوقت الفعلي وسجلات الأخطاء، بينما يتوفر الوصول عن بعد عبر تطبيق الهاتف الذكي لموظفي الصيانة.

تشغيل منخفض الضوضاء --- مستوى الصوت ≥55dB(A) للتطبيقات السكنية، ويتم تحقيقه عن طريق حوامل تخميد الاهتزاز وألواح العزل الصوتي.

تصميم مضاد للسرقة والأمان --- الأقفال شديدة التحمل، وأجهزة استشعار الأبواب، وتكامل CCTV الاختياري تجعل محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا مناسبة للمواقع البعيدة وغير المراقبة.

تطبيق المنتج

يتم استخدام محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا على نطاق واسع في:

توزيع الطاقة في المناطق الحضرية

المجمعات السكنية ومراكز التسوق والفنادق والمستشفيات حيث تكون المساحة محدودة وتكون السلامة من الحرائق أمرًا بالغ الأهمية.

تستفيد مواقف السيارات تحت الأرض أو التركيبات الموجودة على الأسطح من تصميمها المدمج الذي يحتوي على الزيت.

مشاريع الطاقة المتجددة

تتطلب مزارع الطاقة الشمسية وحدائق الرياح البرية انتشارًا سريعًا ومقاومة للعوامل الجوية. تتكامل هذه المحطة الفرعية بسلاسة مع المحولات الكهروضوئية ومحولات توربينات الرياح.

البنية التحتية والمرافق العامة

تعتمد المطارات ومحطات مترو الأنفاق والأنفاق والجسور على موثوقيتها العالية ومراقبتها عن بعد لضمان الإضاءة والتهوية دون انقطاع.

المواقع الصناعية والتعدين

تستخدم المصانع والمصانع الكيماوية والمناجم محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا لعزل أخطاء الشبكة وحماية الآلات الحساسة.

الطاقة المؤقتة والطوارئ

تستفيد مواقع البناء ومناطق الإغاثة في حالات الكوارث والفعاليات الخارجية من طبيعة التوصيل والتشغيل وسهولة النقل.

تفاصيل الإنتاج

الإسكان والتصميم الميكانيكي

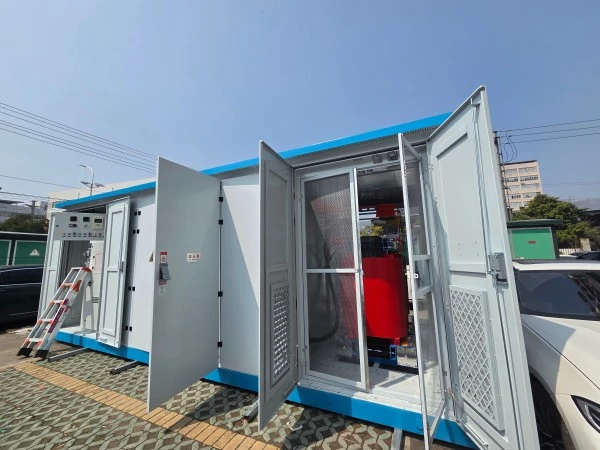

يتم تصنيع الغلاف الخارجي لمحطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا باستخدام ألواح فولاذية مقطوعة بالليزر ومثنية وملحومة. بعد اللحام، يخضع الهيكل بأكمله للسفع بالخردق لإزالة الترسبات، يليه طلاء مسحوق إلكتروستاتيكي بسماكة لا تقل عن 80 ميكرومتر. وهذا يوفر مقاومة التآكل C5-M (ISO 12944) للبيئات الساحلية أو الصناعية.

تم تجهيز الأبواب بحشوات من مادة البولي يوريثين ومزالج ضغط ومفصلات قابلة للإزالة. يمنع السقف المائل تجمع المياه، وتتضمن القنوات الأساسية جيوبًا للرافعة الشوكية وعروات رفع لسهولة النقل.

المحولات الأساسية واللفات

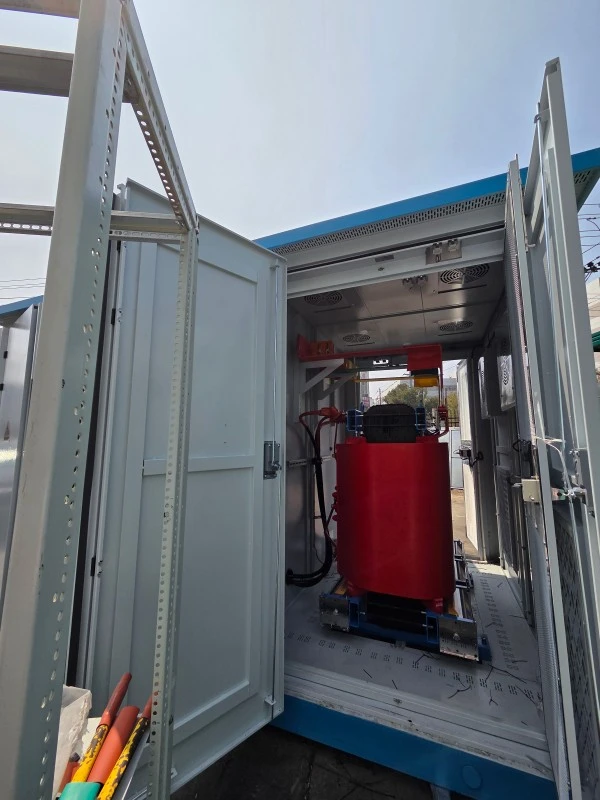

نحن نستخدم فولاذ السيليكون المدلفن على البارد عالي النفاذية (0.23 مم أو 0.27 مم) مع وصلات متدرجة لتقليل تيار عدم التحميل. اللفات مصنوعة من النحاس الخالي من الأكسجين أو رقائق الألومنيوم (للجهد المنخفض) وسلك نحاسي مستدير (للجهد العالي). بالنسبة للإصدارات من النوع الجاف، يتم صب راتنجات الإيبوكسي من الفئة H بالتفريغ للتخلص من الفراغات وتحقيق التفريغ الجزئي <10pC. بالنسبة للإصدارات المغمورة بالزيت، نستخدم الزيت المعدني أو سائل الإستر الطبيعي مع خزان مموج لامتصاص تمدد الزيت.

المفاتيح الكهربائية وقضبان التوصيل

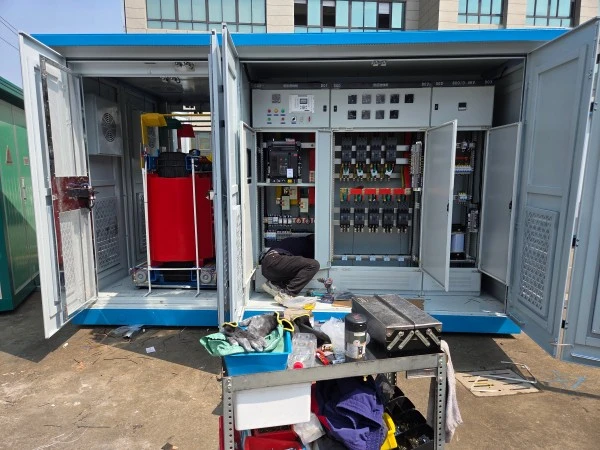

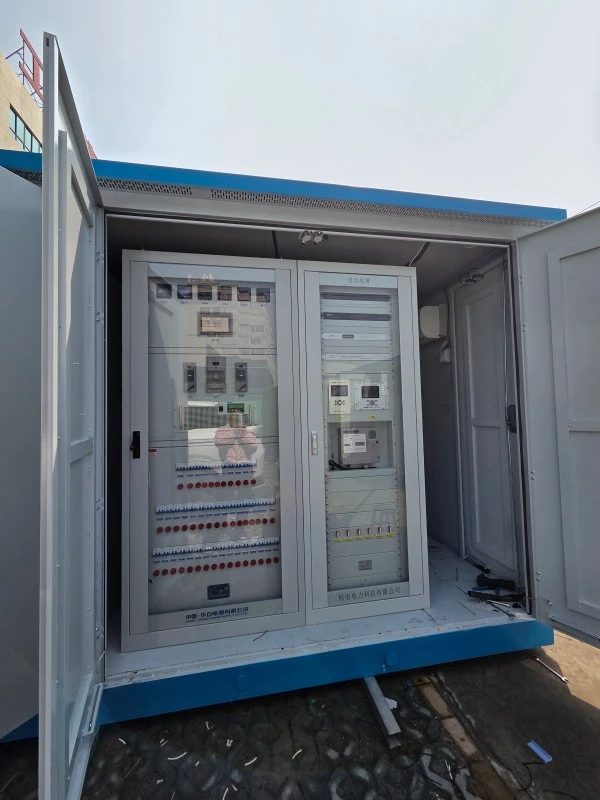

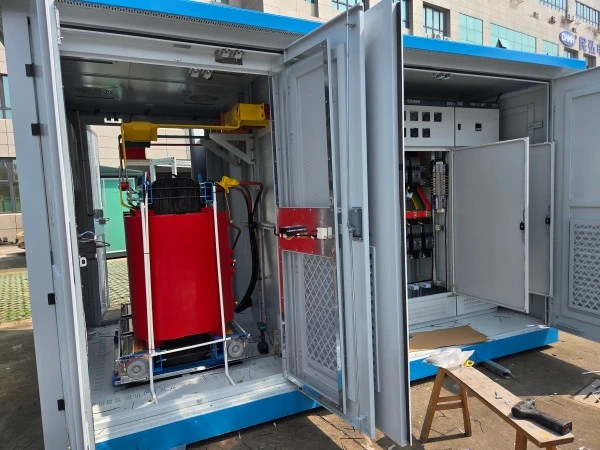

داخل محطة المحولات الفرعية الذكية من النوع الأوروبي المثبتة مسبقًا، تحتوي حجرة الجهد العالي على مفتاح فصل الحمل أو قاطع الدائرة (SF6 أو النوع الفراغي) مع وصلات انقطاع مرئية. تشتمل حجرة الجهد المنخفض على قاطع دائرة مقولب رئيسي (MCCB)، وقواطع تغذية، ونظام قضيب توصيل يصل تصنيفه إلى 4000 أمبير. جميع قضبان التوصيل مصنوعة من النحاس المطلي بالقصدير مع عزل حراري يتقلص.

نظام المراقبة الذكي (اختياري)

نحن ندمج وحدة RTU (وحدة طرفية عن بعد) ذكية تقيس الفولتية ثلاثية الطور، والتيارات، والطاقة النشطة/التفاعلية، والتوافقيات حتى الترتيب الحادي والثلاثين. يتم تسجيل البيانات كل 5 دقائق ويتم تخزينها لمدة 90 يومًا. يتم إرسال الإنذارات الخاصة بالجهد الزائد والجهد المنخفض ودرجة الحرارة الزائدة وفتح الباب عبر الرسائل القصيرة أو البريد الإلكتروني.

اختبار الجودة

تخضع كل محطة محولات فرعية ذكية من النوع الأوروبي مثبتة مسبقًا لاختبارات المصنع بنسبة 100%:

1. اختبار تحمل العزل الكهربائي (2.5 كيلو فولت لمدة دقيقة واحدة)

2. اختبار الدائرة القصيرة الديناميكية (محاكي)

3. اختبار دخول الماء IP54

4. اختبار ارتفاع درجة الحرارة (8 ساعات عند التحميل الكامل)

5. قياس التفريغ الجزئي (≥10pC للنوع الجاف)

6. يتم توفير تقارير الاختبار مع كل شحنة، وفقًا لمعايير IEC 62271-202، GB/T 17467، وEN 61330.
