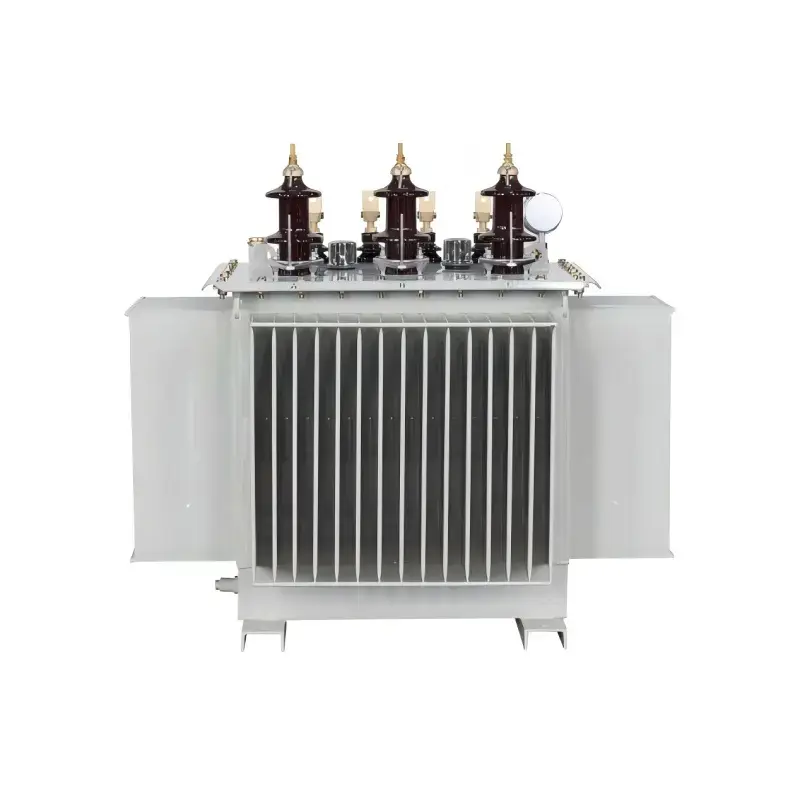

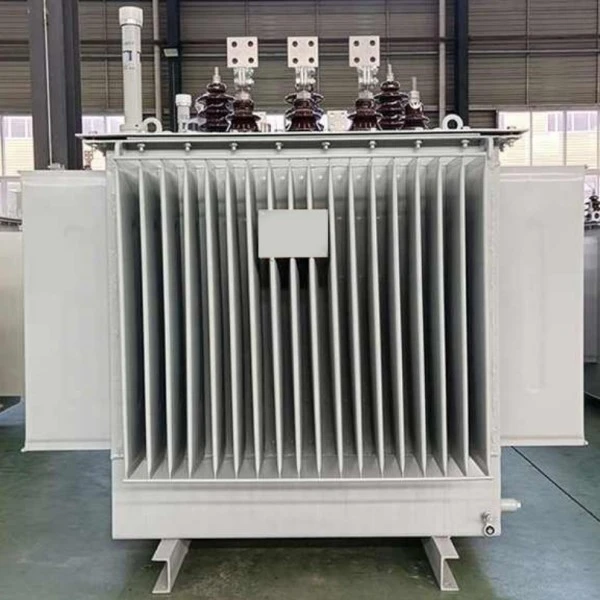

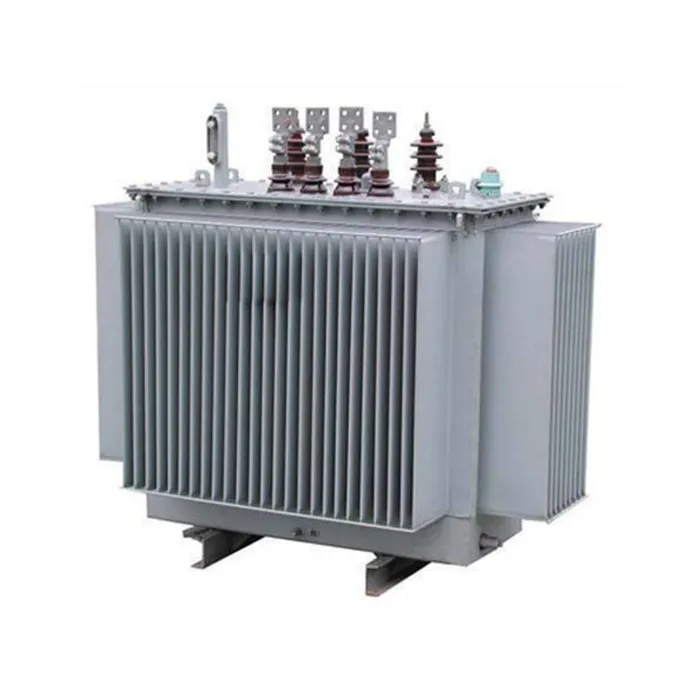

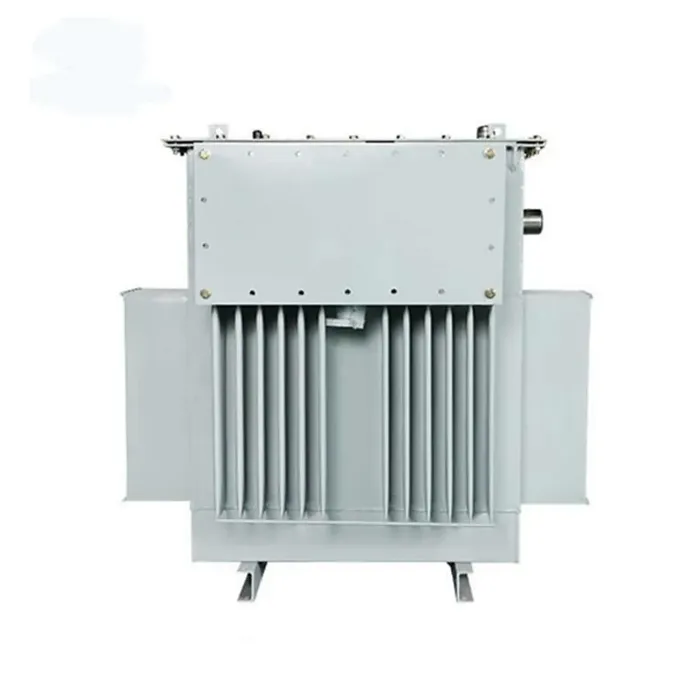

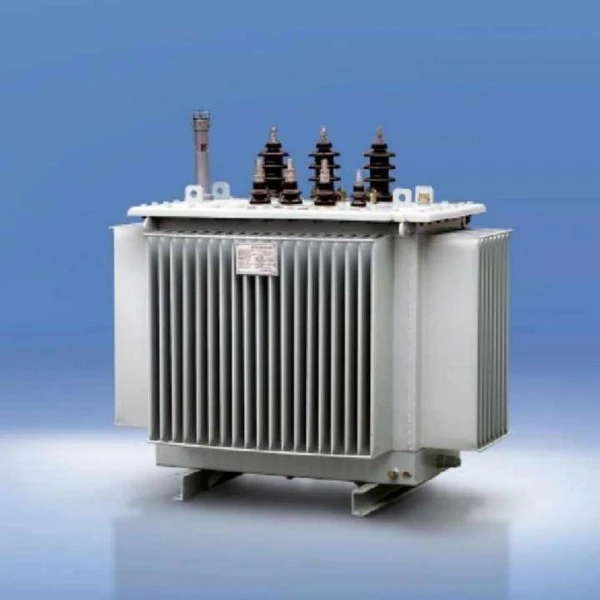

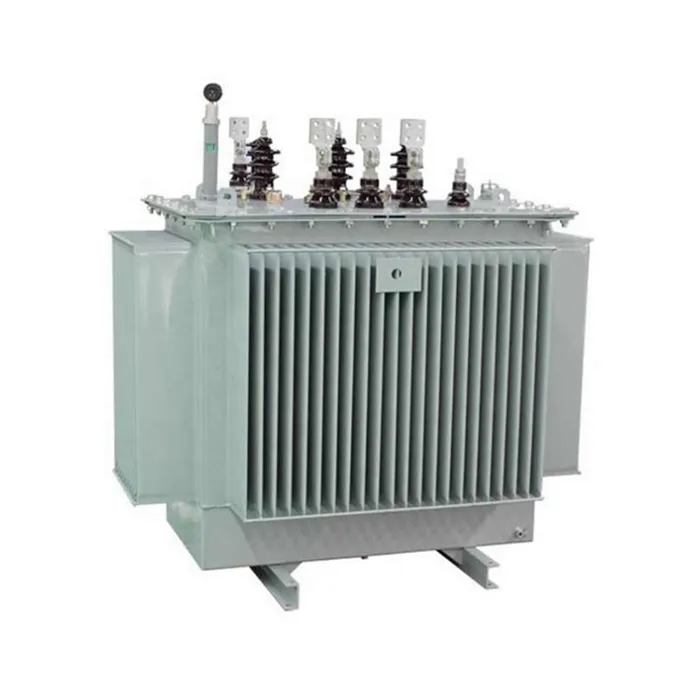

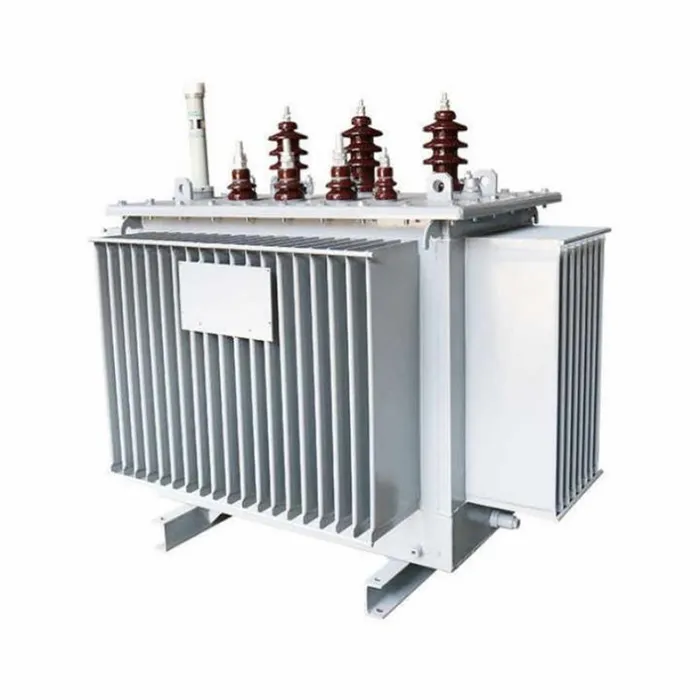

S9 محول الجهد المنخفض المملوء بالزيت ثلاثي الطور

إن محول الجهد المنخفض المملوء بالزيت S9 ثلاثي الطور الخاص بشركتنا هو جهاز طاقة موثوق للغاية مصمم خصيصًا لأنظمة توزيع الطاقة ذات الجهد المنخفض. شراء هذا المنتج يوفر لك محولًا عالي الجودة يجمع بين الأداء المستقر والفعالية من حيث التكلفة، وهو قابل للتطبيق على نطاق واسع في المنشآت الصناعية والمباني التجارية وسيناريوهات توزيع الطاقة السكنية. يستخدم هذا المنتج صفائح فولاذية سيليكون مدلفنة على البارد عالية الجودة ولفائف نحاسية عالية النقاء. إن هيكلها الأساسي المُحسّن يقلل بشكل فعال من التباطؤ وخسارة التيار الدوامي، مما يضمن التشغيل المستقر والموثوق على المدى الطويل. يوفر نظام التبريد العازل المغمور بالزيت تبديدًا ممتازًا للحرارة وقدرة التحميل الزائد، مما يحافظ على جهد خرج ثابت حتى في ظل ظروف تقلبات الجهد أو التغيرات الكبيرة في الحمل. يعمل الهيكل المغلق بالكامل على عزل الرطوبة والشوائب الخارجية بشكل فعال، مما يزيد من عمر المعدات ويقلل من تكرار الصيانة.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

ميزات المنتج

كفاءة في استخدام الطاقة وخسارة منخفضة:بالمقارنة مع سلسلة S7 السابقة، يتميز المحول S9 بتخفيض متوسط ​​في فقدان الحمل بنسبة 10% تقريبًا، وانخفاض في فقدان الحمل بحوالي 22%، وانخفاض أكثر أهمية في تيار عدم التحميل بنسبة 46% تقريبًا. لقد كان منتجًا موفرًا للطاقة يتم الترويج له على المستوى الوطني في ذلك الوقت.

التصميم الهيكلي الموثوق:

جوهر:محول S9 مغمور بالزيت مصنوع من فولاذ السيليكون المدلفن على البارد عالي الجودة والموجه نحو الحبوب، باستخدام هيكل أساسي مفصل ثلاثي الخطوات مائل بالكامل، مما يقلل بشكل فعال من الفقد والضوضاء.

اللفات:يعتمد الملف عالي الجهد على هيكل أسطواني متعدد الطبقات، بينما يستخدم الملف ذو الجهد المنخفض هيكلًا أسطوانيًا أو حلزونيًا محسنًا مع قنوات زيت طولية، مما يعزز تبديد الحرارة والقوة الميكانيكية.

عملية التثبيت:تستخدم جميع أدوات التثبيت صواميل ذاتية القفل مضادة للفك، ويتم إضافة هيكل تحديد الموقع الأساسي لضمان الاستقرار أثناء النقل والتشغيل على المدى الطويل، مما يلغي الحاجة إلى الفحص الأساسي وصيانة الرفع.

هيكل مغلق بالكامل (سلسلة S9-M):تم تصميم خزان محول التوزيع S9 بألواح مموجة توفر وظيفة التنفس للتعويض عن تغيرات حجم الزيت، مما يلغي جهاز الحفظ التقليدي. يعمل هذا الهيكل المغلق بالكامل على عزل زيت المحولات تمامًا عن الهواء الخارجي، مما يمنع دخول الأكسجين والرطوبة بشكل فعال، وبالتالي يؤخر تقادم الزيت العازل.

حماية السلامة الشاملة: S9 محول الجهد المنخفض المملوء بالزيت ثلاثي الطورمجهزة بمكونات مثل صمام تخفيف الضغط، ومقياس الحرارة، ومرحل الغاز، والتي تطلق الضغط على الفور عندما يصبح الضغط الداخلي مرتفعًا للغاية، مما يضمن التشغيل الآمن للمعدات.

مزايا الميزات

خفض تكاليف التشغيل بشكل كبير:الميزة الأساسية تكمن في كفاءة استخدام الطاقة. بالمقارنة مع سلسلة S7، يتم تقليل تكاليف تشغيل منتج S9 بنسبة 19% تقريبًا، مما يؤدي إلى توفير كبير في الكهرباء على مدار التشغيل طويل المدى.

موثوقية تشغيلية عالية:بفضل الدعم المحسن لنهاية الملف، وهيكل العزل الجديد، والتصميم المقاوم للدائرة القصيرة، تم تعزيز قدرته على تحمل الدوائر القصيرة المفاجئة بشكل كبير. لقد اجتاز اختبارات الدائرة القصيرة المفاجئة في مركز اختبار معترف به وطنيًا، مما يضمن التشغيل المستقر حتى في ظل الظروف المعاكسة مثل تقلبات الشبكة.

تكاليف صيانة منخفضة للغاية:يلغي الهيكل المغلق بالكامل الحاجة إلى استبدال زيت المحولات أثناء فترة الخدمة العادية، مما يقلل بشكل كبير من عبء أعمال الصيانة وتكاليفها.

القدرة على التكيف العالية والتصميم الجمالي:لا يعمل تصميم الخزان المموج على تحسين كفاءة تبديد الحرارة فحسب، بل يؤدي أيضًا إلى منتج أكثر إحكاما وممتعًا من الناحية الجمالية، مما يقلل من أثر التثبيت.

المنتجات تتكيف مع البيئة

سيناريوهات التطبيق

تُستخدم محولات الجهد المنخفض المملوءة بالزيت ثلاثية الطور S9 بشكل أساسي في تطبيقات توزيع الطاقة الطرفية حيث يلزم تحويل الكهرباء ذات الجهد العالي 10 كيلو فولت أو 35 كيلو فولت إلى كهرباء منخفضة الجهد 400 فولت. تتضمن السيناريوهات المحددة ما يلي:

النوع المغلق (سلسلة S9-M): مناسبة بشكل خاص لصناعات مثل معالجة البترول والكيماويات. تحتوي هذه البيئات عادةً على كميات كبيرة من النفط والمواد الكيميائية؛ يعمل الهيكل المغلق بالكامل على عزل الغازات المسببة للتآكل بشكل فعال، ويحمي المكونات الداخلية، ويضمن التشغيل الآمن.

النوع غير المغلق (سلسلة S9):تستخدم على نطاق واسع في المؤسسات الصناعية والتعدين ومواقع البناء والمجتمعات السكنية والمراكز التجارية والمطارات ومحطات السكك الحديدية وغيرها من المباني الصناعية والمدنية العامة كمراكز توزيع الطاقة.

البنية التحتية والزراعة:يشيع استخدامها في مترو الأنفاق ومنصات الحفر ومنصات إنتاج النفط وشبكات الطاقة الزراعية في المناطق الحضرية والريفية لتوفير إمدادات طاقة مستقرة لمختلف المعدات.

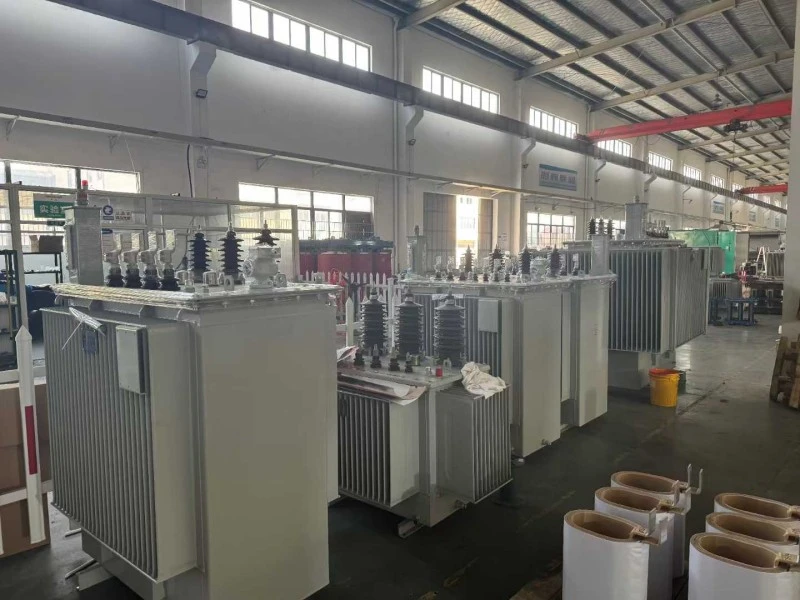

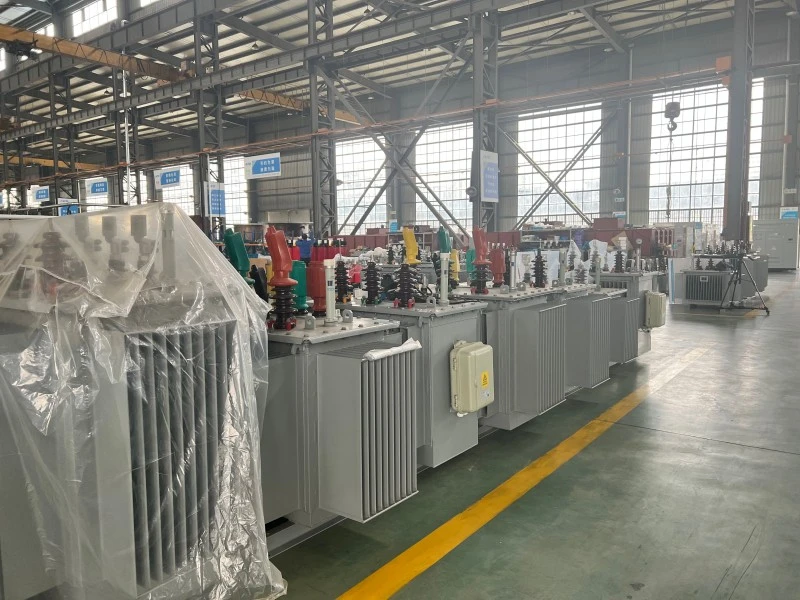

تفاصيل الإنتاج

لقد خضع المحول المملوء بالزيت ثلاثي الطور لتحسينات واسعة النطاق في تفاصيل المنتج. من خلال التصميم المحسن للمكونات الأساسية مثل القلب، والملفات، وخزان الزيت، والمثبتات، فإنه يحقق خسارة منخفضة، وموثوقية عالية، وخصائص لا تحتاج إلى صيانة.

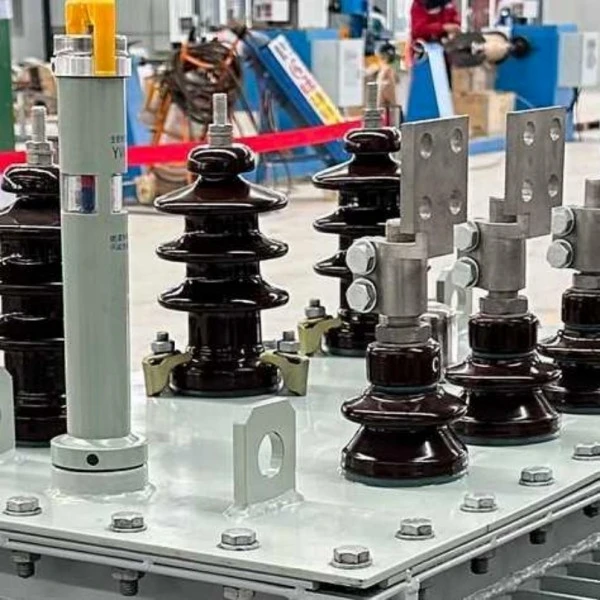

هيكل المكون الأساسي والعملية

التعليمات

ما هو محول التوزيع المغمور بالزيت ثلاثي الطور S9؟

محول التوزيع المغمور بالزيت ثلاثي الطور S9 هو جهاز توزيع الطاقة يستخدم لخفض الكهرباء ذات الجهد المتوسط، مثل 6kV، 10kV، 11kV أو 13.8kV، إلى الكهرباء ذات الجهد المنخفض مثل 0.4kV، 0.415kV أو 0.433kV. يستخدم على نطاق واسع في المنشآت الصناعية والمباني التجارية والمجتمعات السكنية ومواقع التعدين وشبكات الطاقة الزراعية وأنظمة توزيع المرافق.

هل يمكن تخصيص نسبة الجهد للمحول المغمور بالزيت S9؟

نعم. يمكن لشركة Lugao تخصيص نسبة الجهد وفقًا لمتطلبات الشبكة المحلية والمشروع. تشمل الخيارات الشائعة 10 كيلو فولت/0.4 كيلو فولت، 11 كيلو فولت/0.415 كيلو فولت، 13.8 كيلو فولت/0.4 كيلو فولت ومجموعات الجهد المخصصة الأخرى. يمكن أيضًا تخصيص مجموعة المتجهات ونطاق النقر والتردد والملحقات.

ما هو نطاق السعة المتاحة لهذا المحول؟

يمكن توفير محول التوزيع المغمور بالزيت S9 بسعات مصنفة مختلفة وفقًا لمتطلبات المشروع. تشمل السعات المشتركة 5 كيلو فولت أمبير، و10 كيلو فولت أمبير، و30 كيلو فولت أمبير، و50 كيلو فولت أمبير، و100 كيلو فولت أمبير، و250 كيلو فولت أمبير، و500 كيلو فولت أمبير، و1000 كيلو فولت أمبير، و1600 كيلو فولت أمبير، و2000 كيلو فولت أمبير، و2500 كيلو فولت أمبير. يرجى الاتصال بـ Lugao لاختيار الطراز المناسب بناءً على طلب الحمولة لديك.

ما الفرق بين المحولات المغمورة بالزيت S9 و S11؟

بالمقارنة مع سلسلة S9، فإنسلسلة S11عادةً ما يكون فقدان عدم التحميل أقل وأداء أفضل في توفير الطاقة. لا يزال المحول S9 يستخدم على نطاق واسع في العديد من مشاريع التوزيع بسبب تشغيله المستقر وتصميمه الناضج وفعاليته من حيث التكلفة. يعتمد الاختيار النهائي على ميزانية المشروع ومتطلبات الكفاءة والمعايير المحلية وظروف التشغيل.

هل المحول S9 المملوء بالزيت مناسب للتركيب الخارجي؟

نعم. يمكن تصميم المحول المملوء بالزيت S9 للتركيب الخارجي. يمكن تجهيزه بخزان زيت مغلق، وطلاء مضاد للتآكل، وصمام تخفيف الضغط، ومقياس الحرارة، ومؤشر مستوى الزيت وملحقات الحماية الأخرى وفقًا لمتطلبات المشروع. بالنسبة للبيئات القاسية، يرجى تقديم الارتفاع ودرجة الحرارة المحيطة والرطوبة ومستوى التلوث قبل عرض الأسعار.

ما هي طريقة التبريد التي يستخدمها هذا المحول؟

يستخدم محول التوزيع المغمور بالزيت S9 عادةً تبريد ONAN، وهو ما يعني التبريد الطبيعي بالزيت الطبيعي. يدور زيت المحولات بشكل طبيعي داخل الخزان لنقل الحرارة، بينما يبدد سطح الخزان الخارجي الحرارة من خلال تبريد الهواء الطبيعي.

هل يمكن لشركة Lugao توفير خدمة OEM أو محولات مخصصة؟

نعم. توفر Lugao خدمات تصنيع المعدات الأصلية والمحولات المخصصة. تتضمن خيارات التخصيص السعة المقدرة، ونسبة الجهد، والتردد، ومجموعة المتجهات، ونطاق التنصت، وتصميم العلبة، وملحقات المحولات، ولون الطلاء، ولوحة الاسم، ومتطلبات التغليف.

خدمة ما بعد البيع للمنتج

1. بعد تركيب المحول وتشغيله في الموقع، يتم ضمان عدم التسرب، كما يتم ضمان عدم تقشر أو بهتان الطلاء. يتم توفير ضمان لمدة 5 سنوات؛ سيتم تغطية أي مشاكل في الجودة تحدث في ظل الاستخدام العادي خلال فترة الضمان.

2. جميع المنتجات مغطاة بالخدمة مدى الحياة، مما يضمن اكتمال ملحقات المنتج.

3. مدة الخدمة لا تقل عن 30 سنة.

4. في حالة تعطل المعدات، سوف يستجيب المورد خلال ساعة واحدة من تلقي الإخطار من المشتري، ويرسل طاقمًا فنيًا إلى الموقع خلال 24 ساعة محليًا.

التزام الخدمة

1. يتم تصنيع منتجاتنا وفقًا صارمًا لمتطلبات نظام إدارة الجودة ISO9001-2015، مما يضمن جودة المنتج بنسبة 100% قبل مغادرة المصنع.

2. تقدم شركتنا خدمة ما قبل البيع، والمبيعات، وما بعد البيع الشاملة لضمان رضا العملاء.

1. تقدم شركتنا ضمانًا لمدة 60 شهرًا. في حالة وجود أي مشاكل تتعلق بالجودة، سنقوم بإصلاح المنتج أو استبداله مجانًا، مما يضمن رضا العملاء بنسبة 100%.

يجب أن يتوافق تصميم واختبار المحولات مع المعايير التالية:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《محولات الطاقة》

GB/T6451-2015 《المواصفات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت》

JB/T3837-2010 《طريقة تجميع تسميات النوع لمنتجات المحولات》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB10237-88 《مستويات العزل واختبارات العزل الكهربائي لمحولات الطاقة - خلوصات الهواء العازلة الخارجية》

GB7595-87 《معيار الجودة لزيت المحولات في الخدمة》

GB7328-87 《قياس مستوى الصوت للمحولات》

GB7534-87 《قياس التفريغ الجزئي》

GB/T15164-94 《دليل التحميل لمحولات الطاقة المغمورة بالزيت》

DL/T586-95 《الدليل الفني للإشراف على التصنيع لمستخدمي معدات الطاقة》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB2536-1990 《زيت المحولات》

JB/T56011-92 《تصنيف جودة المنتج لمحولات الطاقة المغمورة بالزيت》

ZBK41005-89 《مستوى الصوت لمحولات 6-220KV》
