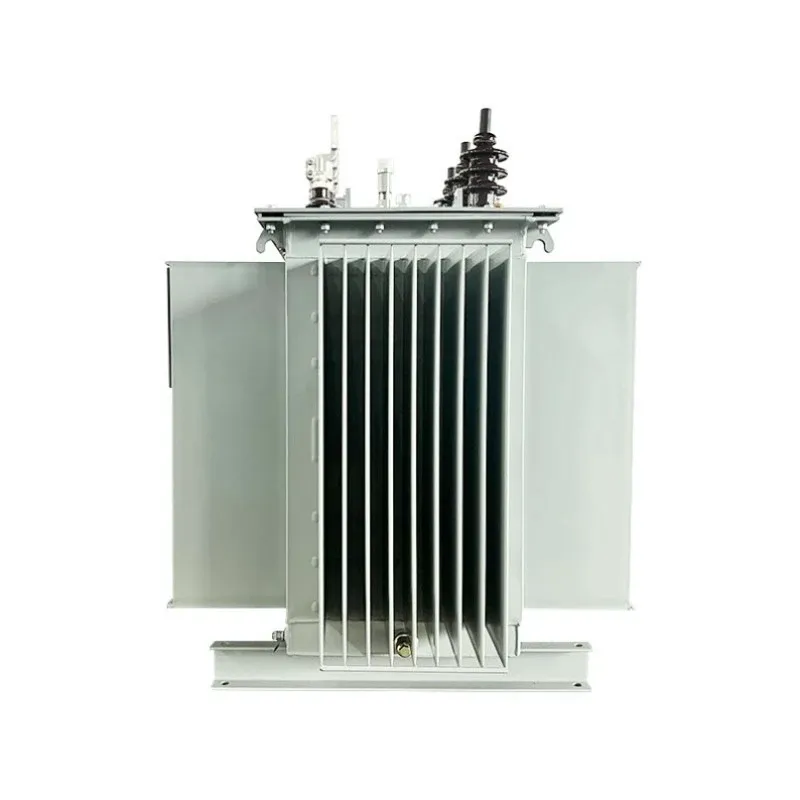

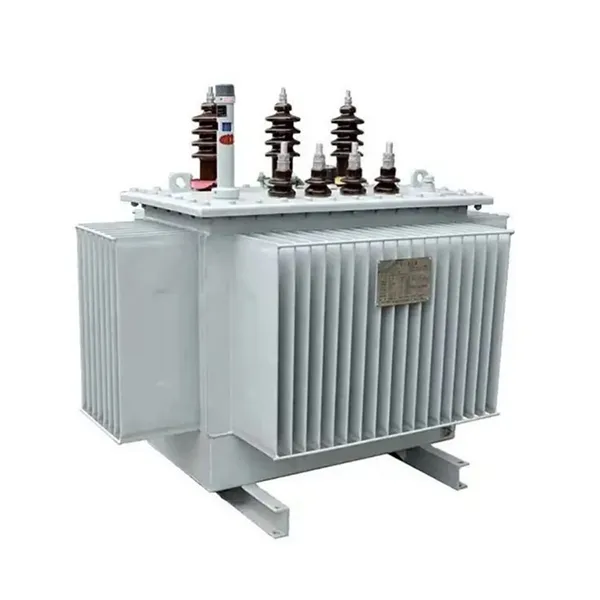

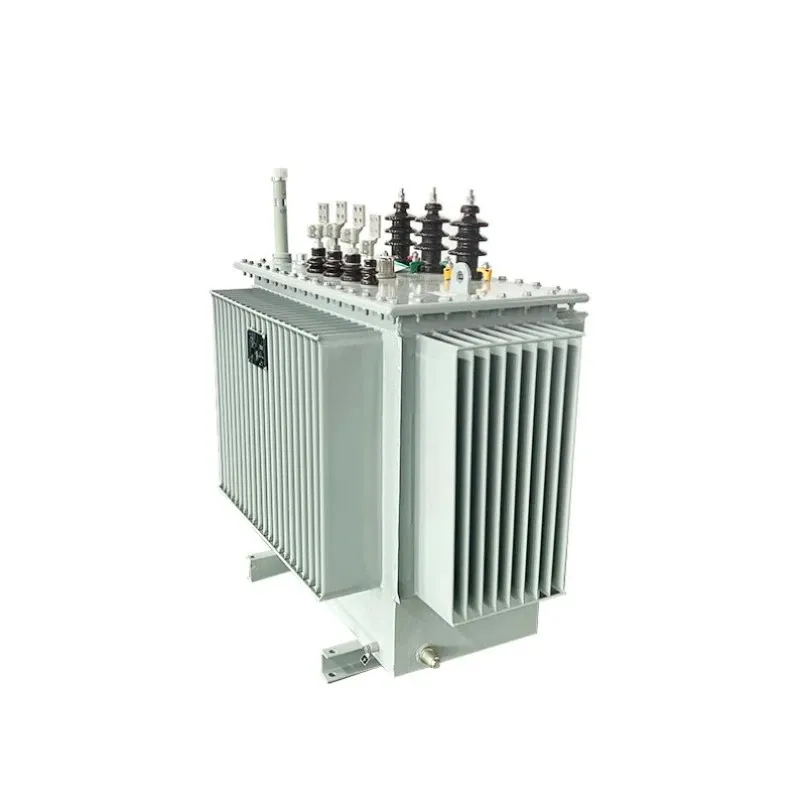

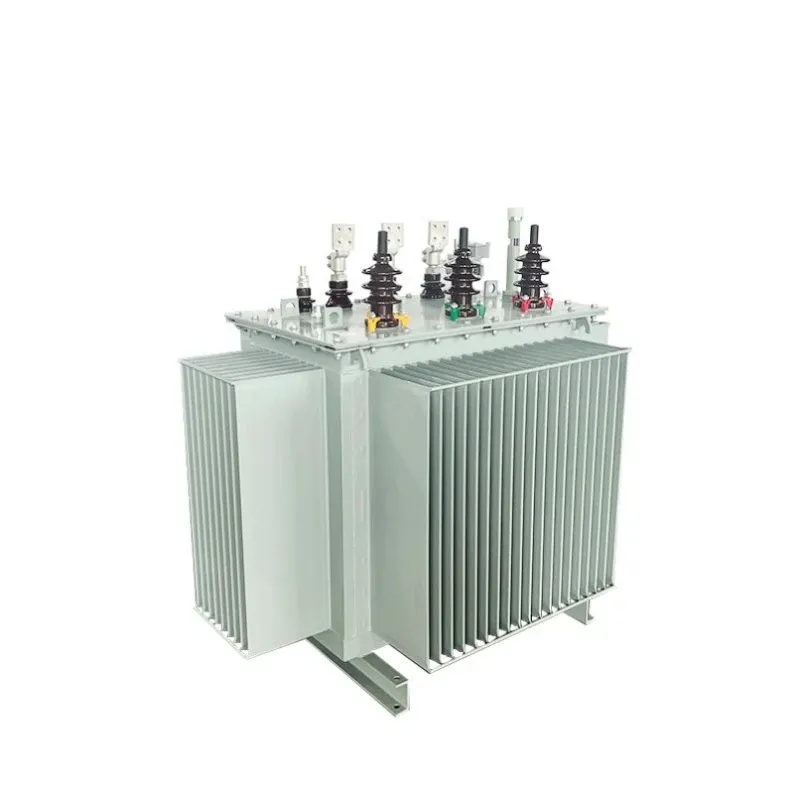

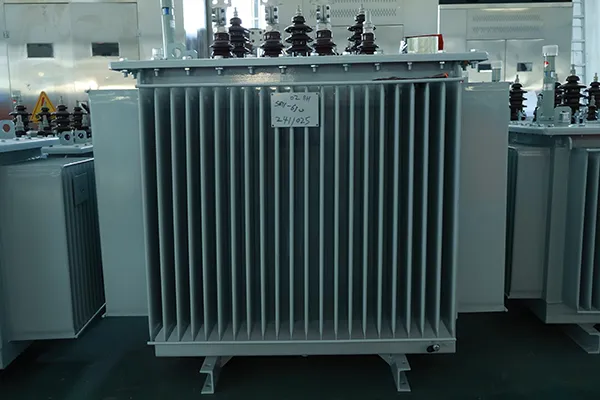

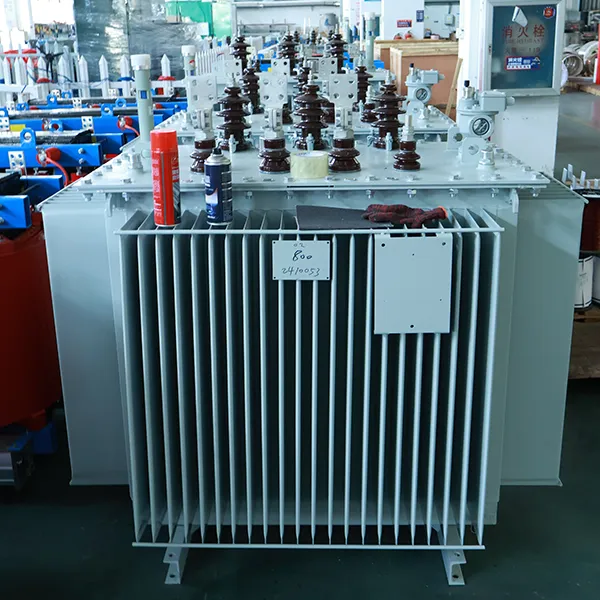

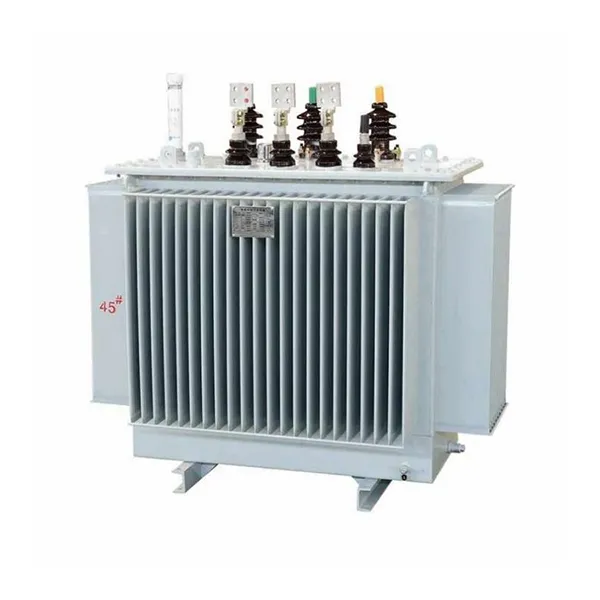

محول كهربائي مبرد بالزيت عالي التردد

تم تصميم المحول الكهربائي عالي التردد والمبرد بالزيت من شركة Lugao Power خصيصًا للعمل بترددات تتراوح من 1 كيلو هرتز إلى 20 كيلو هرتز، وهو مطلب بالغ الأهمية لمحولات PWM الحديثة، ومعدات التسخين التعريفي، ومحطات شحن السيارات الكهربائية. على عكس المحولات القياسية 50/60 هرتز التي تعاني من فقدان النواة المفرط عند الترددات العالية، تستخدم وحداتنا سبائك غير متبلورة متقدمة أو قلوب فولاذية من السيليكون موجهة نحو الحبوب جنبًا إلى جنب مع نظام تبريد متخصص مغمور بالزيت.

يدير هذا التصميم بشكل فعال "تأثير الجلد" وفقدان تأثير القرب الشائع في التشغيل عالي التردد. لا يعمل الزيت فقط كعازل عازل متفوق، مما يوفر قدرة تحمل الجهد العالي فحسب، بل يعمل أيضًا على تبديد الحرارة بكفاءة من القلب واللفات. وينتج عن ذلك بصمة مدمجة، ونسبة أعلى من القوة إلى الوزن، وموثوقية استثنائية في الظروف البيئية القاسية.

معلمات المنتج (المواصفات)

يمكن لفريقنا الفني التخصيص بناءً على متطلباتك المحددة. فيما يلي النطاقات القياسية للمحولات الكهربائية المبردة بالزيت عالية التردد:

ميزات المنتج والتطبيق (تنسيق الأسئلة والأجوبة)

س: لماذا نختار تبريد الزيت بدلاً من تبريد الهواء في التطبيقات عالية التردد؟

ج: يؤدي التشغيل عالي التردد إلى إنشاء "تأثير الجلد"، حيث يتدفق التيار على سطح الموصل، مما يولد حرارة موضعية مكثفة. غالبًا ما يكون تبريد الهواء غير كافٍ للتصميمات المدمجة. يحيط محلولنا المبرد بالزيت اللفات بسائل عالي العزل الكهربائي يستخرج الحرارة بكفاءة أكبر بـ 10 مرات من الهواء. وهذا يمنع البقع الساخنة، ويطيل عمر العزل، ويسمح للمحول الكهربائي المبرد بالزيت عالي التردد بالحفاظ على تشغيل دورة العمل بنسبة 100% حتى في البيئات المحيطة التي تصل درجة حرارتها إلى 50 درجة مئوية.

س: كيف تحل شركة Lugao Power مشكلة "السعة الطفيلية" عند الترددات العالية؟

ج: هذه نقطة ألم حرجة. التردد العالي يزيد من السعة الطفيلية، مما يؤدي إلى ضوضاء EMI وفشل السائق. في شركة Lugao Power Co., Ltd.، نستخدم تقنية اللف المتداخلة المتخصصة جنبًا إلى جنب مع حاجز العزل DMD (Dacron Mylar Dacron) المخصص للغمر بالزيت. وهذا يقلل من السعة الطفيلية بنسبة 30% تقريبًا مقارنة بتصميمات الطبقات القياسية، مما يضمن أشكال موجية نظيفة للتبديل.

س: في أي الصناعات يتم استخدام هذا النموذج عالي التردد المبرد بالزيت؟

ج: المحول الكهربائي المبرد بالزيت عالي التردد يتفوق في الظروف القاسية.

1. الطاقة المتجددة: محولات طاقة الرياح ومحولات الطاقة الشمسية الكهروضوئية (عزل الشبكة).

2. البحرية وأعماق البحار: مركبات ROVs وطاقة السفن (حيث يكون رذاذ الملح والاهتزاز ثابتين).

3. شحن المركبات الكهربائية: أجهزة شحن سريعة عالية الطاقة خارج المركبة تتطلب آثار أقدام مدمجة.

4. السكك الحديدية: إمدادات الطاقة المساعدة للقطارات عالية السرعة.

س: ما هو جدول الصيانة للزيت؟

ج: الحد الأدنى. على عكس محولات الطاقة القياسية التي تعمل على تحلل الزيت بسبب الانحناء، تعمل وحدات التردد العالي لدينا بتدفق أقل في الحالة المستقرة. نوصي بإجراء اختبار قوة العزل الكهربائي سنويًا، لكن الزيت يدوم عادةً لأكثر من 10 سنوات بسبب البناء المحكم والخالي من الأكسجين.

تفاصيل الإنتاج وضمان الجودة

التصنيع الأساسي

نحن نستخدم خطوط الحز عالية السرعة ZDKH-75 لضمان أن حجم النتوءات الموجودة على فولاذ السيليكون أقل من 0.02 مم. بالنسبة للمحولات الكهربائية المبردة بالزيت ذات التردد العالي، تعد هذه الدقة أمرًا حيويًا لتقليل فقد التيار الدوامي عند سرعات التحويل العالية.

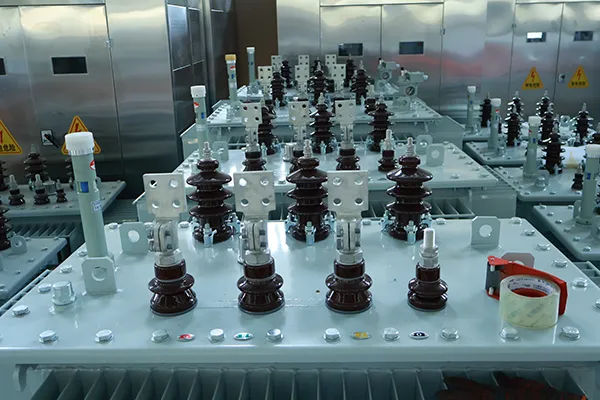

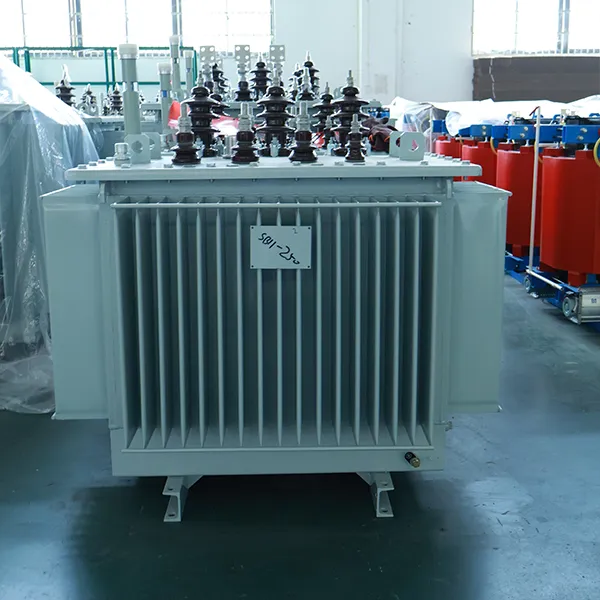

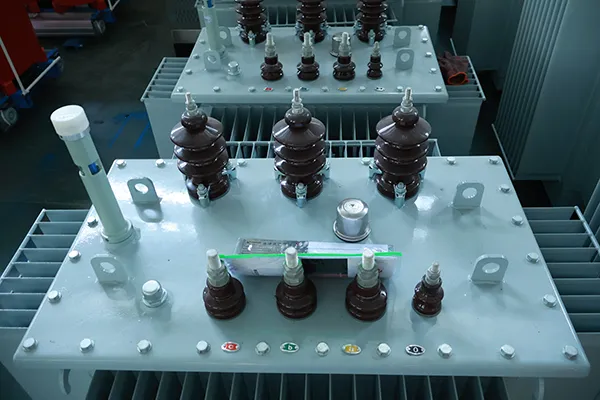

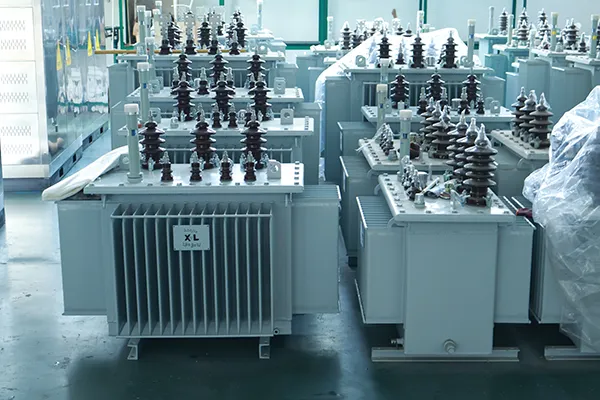

اللف والتجمع

يتم إنتاج اللفات على آلات يتم التحكم فيها باستخدام الحاسب الآلي لضمان التوتر الدقيق. بعد اللف، تخضع كل وحدة لعملية التشريب بالضغط الفراغي (VPI) قبل إدخال الزيت. يؤدي هذا إلى إزالة كل الرطوبة من عزل السليلوز، مما يمنع إطلاق غاز الهيدروجين أثناء التشغيل.

ميزة المقارنة "Lugao".

لماذا تختار شركة Lugao Power Co., Ltd.؟

نحن لسنا مجرد مصنع. نحن مزود الحلول. في حين أن العديد من الموردين يقدمون وحدات "الجهد العالي" أو "النوع الجاف"، فإن القليل منهم يتقن فيزياء تصميم المحولات الكهربائية المبردة بالزيت عالية التردد. نحن نقدم تقارير كاملة عن اختبار النوع، بما في ذلك اختبارات الدائرة القصيرة والتشغيل الحراري. يضمن فريقنا اللوجستي التغليف الاحترافي (الخشب الحاصل على شهادة ISO 6583 + ممتصات الصدمات) للشحن البحري/الجوي العالمي.

الأسئلة الشائعة حول مشتريات العميل

Q1: هل يمكنك تخصيص المعاوقة لتتناسب مع دائرة تبديل IGBT الخاصة بي؟

ج: نعم. نقوم بضبط محاثة التسرب بدقة. ما عليك سوى توفير تردد التحويل (على سبيل المثال، 16 كيلو هرتز) والطوبولوجيا (Full-bridge/LLC)، وسوف نقوم بتصميم المحول الكهربائي عالي التردد والمبرد بالزيت ليتناسب مع ذلك.

س 2: ما هو موك؟

ج: قطعة واحدة. نحن ندعم تطوير النماذج الأولية والمشاريع التجريبية الصغيرة قبل الإنتاج الضخم.

س 3: كيف تمنع تسرب الزيت أثناء النقل؟

ج: نقوم بشحن الوحدات "جافة" (منفصلة عن الزيت) أو "مملوءة" حسب تفضيلاتك. في حالة ملئه، نقوم بضغط الخزان بالهواء الجاف إلى 0.03MPa لمدة 12 ساعة للتحقق من انخفاض الضغط صفر قبل الشحن.

س 4: هل تقدمون عينات للاختبار؟

ج: بالتأكيد. نحن نشجع العملاء على اختبار مقاييس الكفاءة لدينا مقارنة بمورديهم الحاليين. نحن واثقون من أن المحول الكهربائي عالي التردد والمبرد بالزيت سوف يتفوق على الوحدات القياسية في اختبارات التصوير الحراري.

يجب أن يتوافق تصميم واختبار المحولات مع المعايير التالية:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《محولات الطاقة》

GB/T6451-2015 《المواصفات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت》

JB/T3837-2010 《طريقة تجميع تسميات النوع لمنتجات المحولات》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB10237-88 《مستويات العزل واختبارات العزل الكهربائي لمحولات الطاقة - خلوصات الهواء العازلة الخارجية》

GB7595-87 《معيار الجودة لزيت المحولات في الخدمة》

GB7328-87 《قياس مستوى الصوت للمحولات》

GB7534-87 《قياس التفريغ الجزئي》

GB/T15164-94 《دليل التحميل لمحولات الطاقة المغمورة بالزيت》

DL/T586-95 《الدليل الفني للإشراف على التصنيع لمستخدمي معدات الطاقة》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB2536-1990 《زيت المحولات》

JB/T56011-92 《تصنيف جودة المنتج لمحولات الطاقة المغمورة بالزيت》

ZBK41005-89 《مستوى الصوت لمحولات 6-220KV》
