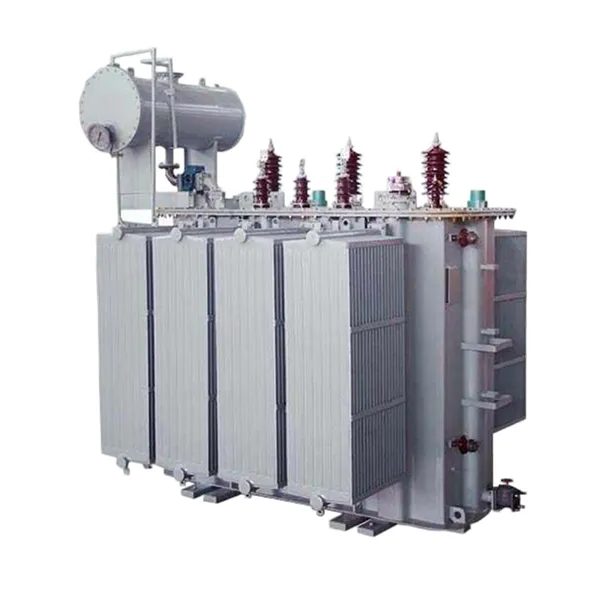

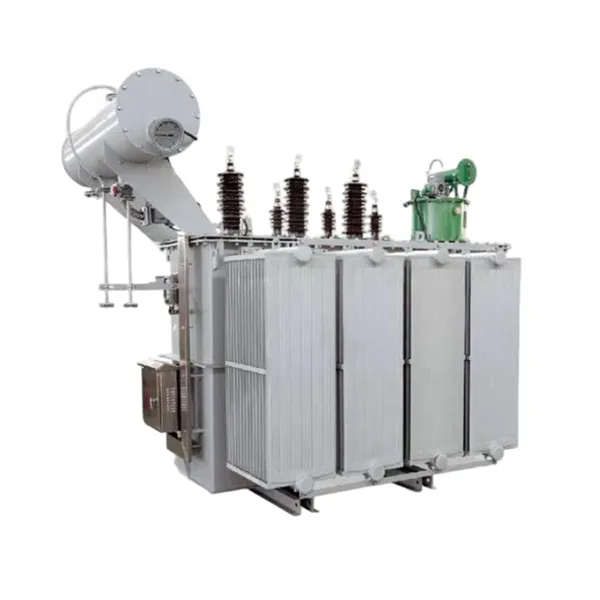

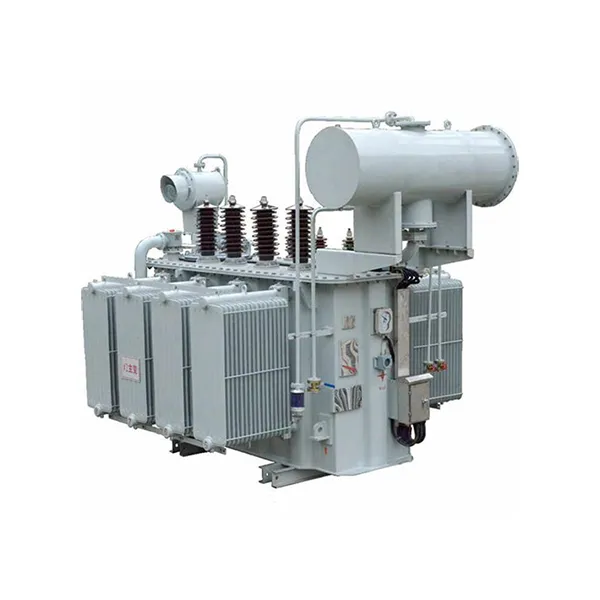

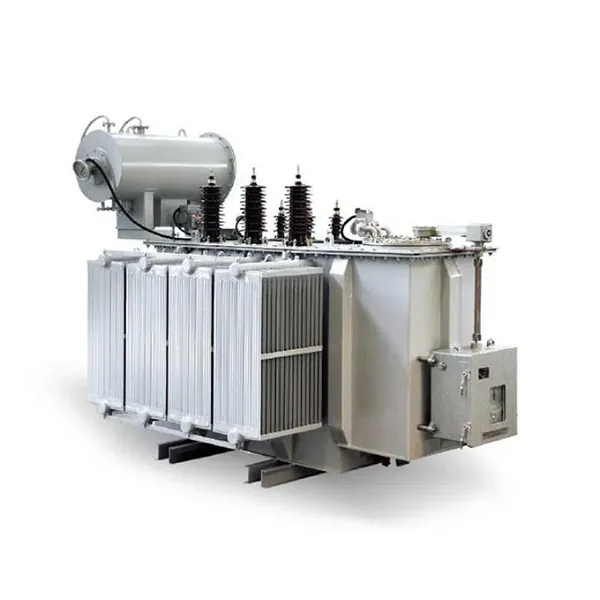

تصعيد المحولات الكهربائية متوسطة الجهد ثلاثية الطور

تقوم شركة Lugao Power Co., Ltd. بتصنيع محولات كهربائية متوسطة الجهد ذات ثلاث مراحل عالية الكفاءة، مصممة لرفع مدخلات الجهد المنخفض إلى مستويات الجهد المتوسط لتكامل الشبكة والتطبيقات الصناعية. شركتنا باعتبارها شركة تصنيع محولات تصاعدية موثوقة، تكمن ميزتنا الأساسية في المواد الأساسية المتقدمة، وتصميم الدوائر المغناطيسية الأمثل، وأنظمة العزل القوية، مما يضمن تعزيز الجهد المستقر في ظل ظروف الحمل المتغيرة. مثالي للطاقة المتجددة وأنظمة الطاقة الصناعية التي تسعى إلى الحصول على أداء موثوق وطويل الأمد.

إرسال استفسار

وصف المنتج

تم تصميم محولنا الكهربائي ذو الجهد المتوسط ثلاثي الطور لتحويل طاقة الجهد المنخفض (مثل 0.4 كيلو فولت) إلى خرج جهد متوسط (مثل 11 كيلو فولت، أو 22 كيلو فولت، أو 33 كيلو فولت)، مما يتيح النقل الفعال عبر مسافات طويلة أو التكامل في شبكات التوزيع. يعد هذا المنتج ضروريًا لمشاريع الطاقة المتجددة والمرافق الصناعية ومحطات الطاقة التي تتطلب ارتفاعًا موثوقًا للجهد.

يتميز المحول بنواة فولاذية من السيليكون عالية النفاذية وموجهة نحو الحبوب ولفائف نحاسية خالية من الأكسجين، مما يضمن الحد الأدنى من الخسائر والاستقرار الحراري العالي. النظام التبريد المغمور بالزيتيوفر تبديدًا فائقًا للحرارة، بينما يحمي الهيكل المحكم بالكامل من الملوثات البيئية، مما يقلل من احتياجات الصيانة ويطيل عمر الخدمة.

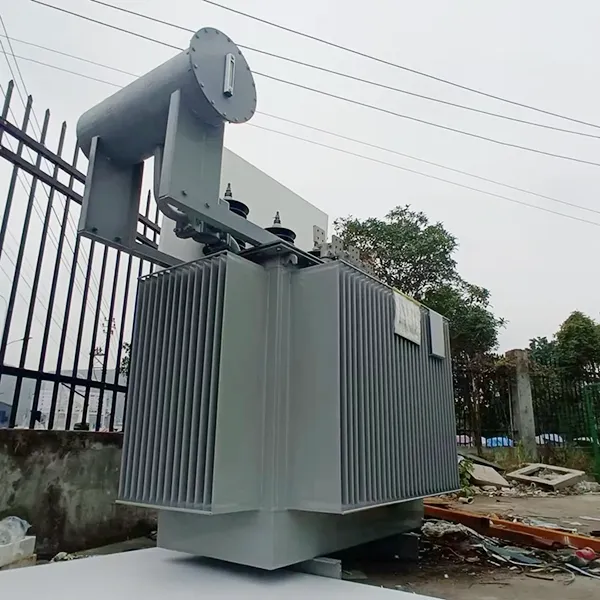

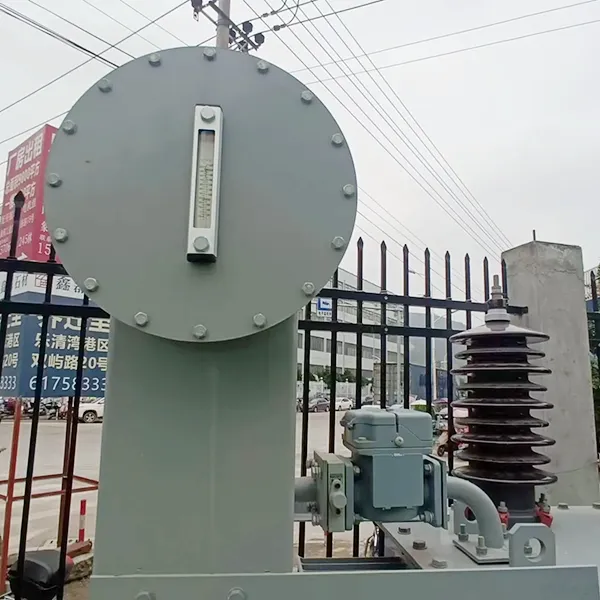

Step Up Three Phase Medium Voltage Electric Transformer

معلمة المنتج (المواصفات)

تصعيد المواصفات النموذجية للمحولات المغمورة بالزيت ثلاثية الطور (0.4 كيلو فولت / 11 كيلو فولت)

التقييم (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	الجهد المنخفض (الخامس)	مجموعة المتجهات	المعاوقة (%)	خسارة عدم التحميل (كيلوواط)	خسارة الحمل (كيلوواط)	عدم التحميل الحالي (٪)	الوزن (كجم)	الأبعاد (الطول×العرض×الارتفاع) ملم
100	11	400	داين11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	داين11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	داين11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	داين11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	داين11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	داين11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
ملحوظة: نطاق النقر: ±5%، ±2×2.5%؛ التردد: 50 هرتز / 60 هرتز متاح.

تشمل المعدات القياسية

1. مقياس مستوى الزيت مع إنذار منخفض المستوى

2. صمام تخفيف الضغط

3. اطلب مقياس الحرارة مع جهات اتصال التنبيه

4. مرحل الغاز الاختياري للكشف عن الأخطاء

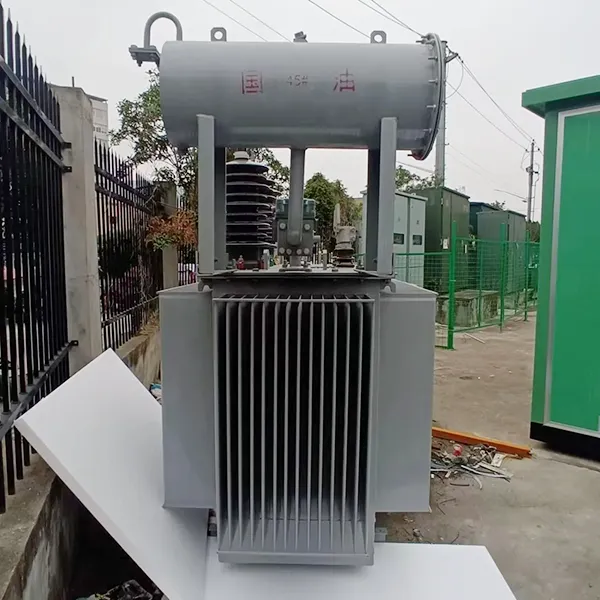

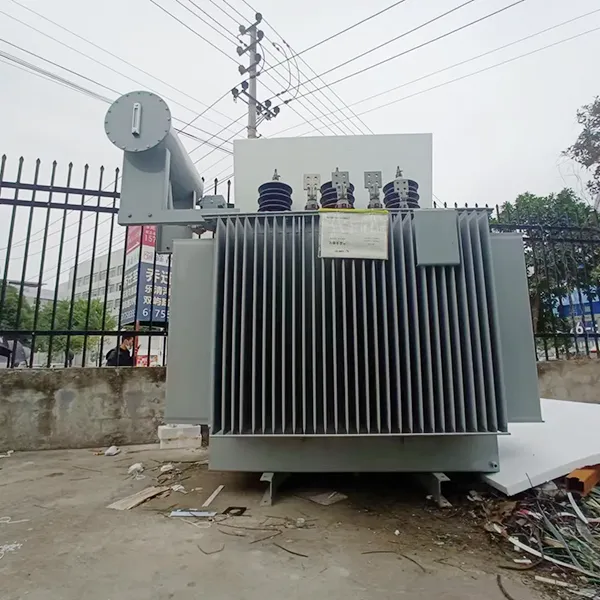

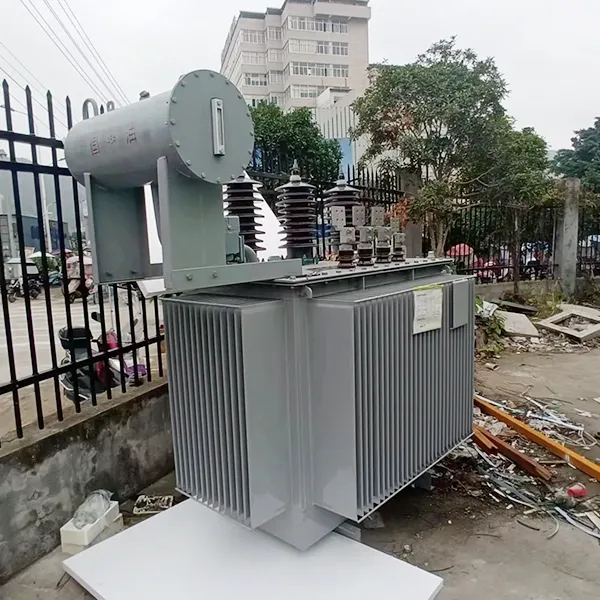

Step Up Three Phase Medium Voltage Electric Transformer

ميزة المنتج والتطبيق

سمات

تفي المحولات الكهربائية ذات الجهد المتوسط ثلاثية الطور بالمعايير الدولية أو تتجاوزها - متوافقة مع IEC 60076 وANSI C57.12 وGB1094 وSANS 780، مما يضمن قابلية التطبيق والموثوقية العالمية.

تصميم الخزان المموج المحكم الغلق بالكامل - يلغي الحاجة إلى وحدة حفظ، ويمنع أكسدة الزيت ودخول الرطوبة، مما يتيح التشغيل بدون صيانة على مدى فترات طويلة.

قدرة التحميل الزائد العالية والثبات الحراري - يضمن نظام التبريد المغمور بالزيت أداءً مستقرًا حتى في ظل ظروف الحمل العالي المستمرة أو الفولتية المدخلة المتقلبة.

تشغيل منخفض الضوضاء - يعمل الهيكل المشترك الأساسي الأمثل وتصميم تخميد الاهتزاز على تقليل الضوضاء التشغيلية، وهو مناسب للبيئات السكنية أو الحساسة للضوضاء.

هيكل مدمج للتركيب المرن - يسمح التصميم المعياري بتكوينات مثبتة على عمود، أو مثبتة على وسادة، أو محطة فرعية، تتكيف مع المواقع ذات المساحة المحدودة أو الخارجية.

قدرة قوية على تحمل الدائرة القصيرة - تضمن اللفات ذات الجهد المنخفض من النوع الرقيق وهياكل دعم الملف الصلبة السلامة الميكانيكية في ظل ظروف الأعطال المفاجئة.

سهولة التركيب وصيانة منخفضة - تعمل عروات الرفع القياسية وفتحات تثبيت القاعدة وخيارات إدخال الكابل على تبسيط عملية التثبيت في الموقع؛ تصميم مغلق بالكامل يقلل من الصيانة الروتينية.

عمر خدمة طويل مع دعم مدى الحياة - تم تصميمه لعمر تشغيلي لا يقل عن 30 عامًا، مدعومًا بالدعم الفني مدى الحياة وتوافر قطع الغيار.

نطاقات النقر المتعددة لتنظيم الجهد - توفر خيارات النقر ±5%، ±2×2.5%، مما يسمح بتعديل دقيق للجهد لتلبية اختلافات الشبكة أو الحمل.

خيارات السوائل العازلة الصديقة للبيئة - متوفرة مع الإستر الطبيعي (الزيت النباتي) أو السوائل العازلة ذات نقطة الحريق العالية للتطبيقات الصديقة للبيئة.

أسئلة وأجوبة: رؤى أساسية حول المحولات

س: ما هو محول التصعيد؟

ج: يعمل المحول التصاعدي على زيادة جهد الدخل المنخفض إلى جهد خرج أعلى. يحتوي على عدد أقل من المنعطفات في الملف الأولي وعدد أكبر من المنعطفات في الملف الثانوي. يعد هذا النوع من المحولات أمرًا بالغ الأهمية لأنظمة الطاقة المتجددة، مثل مزارع الطاقة الشمسية ومحطات طاقة الرياح، حيث يجب زيادة الطاقة المولدة ذات الجهد المنخفض لنقل الشبكة.

س: كيف يعمل هذا المحول التصاعدي على تحسين كفاءة الطاقة؟

ج: يستخدم المحول الخاص بنا فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب مع تصميم أساسي لمفصل اللفة. وهذا يقلل بشكل كبير من خسائر التباطؤ والتيار الدوامي، مما يقلل من خسائر عدم التحميل والحمل مقارنة بالمحولات التقليدية، مما يقلل بشكل مباشر من تكاليف التشغيل.

س: لماذا يعد نظام التبريد المغمور بالزيت مهمًا لتطبيقات التكثيف؟

ج: يوفر الزيت العازل قوة عازلة وتبديدًا فعالًا للحرارة. إنه ينقل الحرارة من القلب والملفات إلى سطح الخزان، مما يضمن التشغيل المستقر حتى في ظل ظروف الحمل العالي المستمر أو درجات الحرارة العالية النموذجية في تطبيقات التكثيف.

س: هل يمكن استخدام المحول الكهربائي ذو الجهد المتوسط ثلاثي الطور في الهواء الطلق؟

ج: نعم. يحمي تصميم الخزان المموج المحكم الإغلاق المكونات الداخلية من الرطوبة والغبار والبيئات المسببة للتآكل، مما يجعله مثاليًا للمنشآت الخارجية مثل محطات الطاقة الشمسية ومزارع الرياح والمحطات الفرعية الصناعية.

مزايا الميزات

خفض تكاليف التشغيل بشكل كبير: تعمل الدائرة المغناطيسية المُحسّنة والمواد منخفضة الفقد على تقليل فقد الطاقة، مما يؤدي إلى خفض تكاليف الكهرباء على مدار عمر المحول.

موثوقية تشغيلية عالية: يضمن التصميم المتقدم لتحمل الدائرة القصيرة وأنظمة العزل المحسنة التشغيل المستقر حتى في ظل تقلبات الشبكة أو ظروف الأعطال.

متطلبات صيانة منخفضة: يلغي الهيكل المغلق بالكامل الحاجة إلى استبدال الزيت ويقلل من تكرار الفحص، مما يقلل من وقت التوقف عن العمل ونفقات الصيانة.

تصميم مدمج وقابل للتكيف: يتيح الهيكل المعياري التثبيت المرن في البيئات ذات المساحة المحدودة، بينما تعمل الواجهات القياسية على تبسيط التكامل مع أنظمة المفاتيح الكهربائية والتحكم.

تتكيف المنتجات مع البيئة

حالة	مواصفة
ارتفاع	لا يتجاوز 1000 متر
الحد الأقصى لدرجة الحرارة المحيطة	+40 درجة مئوية
الحد الأدنى لدرجة الحرارة المحيطة	-25 درجة مئوية
الحد الأقصى لمتوسط الرطوبة النسبية الشهرية	90% (عند 20 درجة مئوية)
متطلبات موقع التثبيت	لا يوجد خطر الحريق أو الانفجار. مناسبة للاستخدام الداخلي والخارجي مع الحد الأدنى من التآكل الكيميائي أو الاهتزاز

سيناريوهات التطبيق

أنظمة الطاقة المتجددة: مثالية لمزارع الطاقة الشمسية ومحطات طاقة الرياح لزيادة الطاقة المولدة ذات الجهد المنخفض إلى مستويات الجهد المتوسط للاتصال بالشبكة.

المنشآت الصناعية: تستخدم في المصانع والصناعات الثقيلة حيث يجب رفع الطاقة ذات الجهد المنخفض من المولدات أو العاكسات للتوزيع.

مشاريع البنية التحتية: مناسبة للمطارات والسكك الحديدية ومراكز البيانات التي تتطلب ارتفاعًا موثوقًا للجهد لأنظمة الطاقة الاحتياطية أو الرئيسية.

محطات الطاقة: تطبق في محطات توليد الطاقة صغيرة الحجم حيث يجب زيادة الجهد لنقلها لمسافات طويلة.

تفاصيل الإنتاج

المواد الأساسية والعملية

يتم إنشاء قلب المحولات التصاعدية باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب مع تصميم مفصل متدرج. يتم قطع القلب بدقة ويتم تكديسه تلقائيًا لضمان توزيع التدفق المغناطيسي الموحد، وتقليل خسائر عدم التحميل والتيار الممغنط.

هيكل متعرج

يتم جرح كل من اللفات ذات الجهد العالي والمنخفض بموصلات نحاسية خالية من الأكسجين. تستخدم اللفات ذات الجهد المنخفض هيكلًا من الرقائق المعدنية أو الحلزونية مع قنوات زيت طولية، مما يعزز القوة الميكانيكية وقدرة تحمل الدائرة القصيرة.

نظام العزل والتبريد

يتم استخدام زيت معدني عالي الجودة أو سائل عازل عالي الجودة وصديق للبيئة. يخضع نظام عزل الورق الزيتي لعمليات التجفيف بالفراغ وملء الزيت للتخلص من الرطوبة والهواء المتبقيين، مما يضمن قوة عازلة عالية وموثوقية طويلة المدى.

الخزان والختم

يوفر تصميم الخزان المموج تعويض التمدد الحراري دون الحاجة إلى جهاز صيانة. يمنع الهيكل المغلق بالكامل أكسدة الزيت ودخول الرطوبة، مما يقلل من تكرار الصيانة ويطيل عمر الزيت.

سؤال وجواب: الإنتاج وضمان الجودة

س: كيف يمكنك التأكد من قدرة تحمل الدائرة القصيرة للمحول المغمور بالزيت ثلاثي الطور؟

ج: تخضع محولاتنا لاختبارات الدائرة القصيرة في مختبرات معترف بها وطنياً. إن الجمع بين ملفات الرقائق، ودعامات الملفات الصلبة، والمثبتات ذاتية القفل يضمن بقاء الهيكل سليمًا في ظل ظروف الأعطال المفاجئة.

س: ما هي معايير الجودة التي تتبعها؟

ج: تم تصميم جميع المنتجات وتصنيعها واختبارها وفقًا لمعايير IEC 60076 وGB1094 وISO 9001:2015. تخضع كل وحدة لاختبارات روتينية ونوعية شاملة قبل التسليم.

Lugao ISO 9001 quality management certificate

يجب أن يتوافق تصميم واختبار المحولات مع المعايير التالية:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《محولات الطاقة》

GB/T6451-2015 《المواصفات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت》

JB/T3837-2010 《طريقة تجميع تسميات النوع لمنتجات المحولات》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB10237-88 《مستويات العزل واختبارات العزل الكهربائي لمحولات الطاقة - خلوصات الهواء العازلة الخارجية》

GB7595-87 《معيار الجودة لزيت المحولات في الخدمة》

GB7328-87 《قياس مستوى الصوت للمحولات》

GB7534-87 《قياس التفريغ الجزئي》

GB/T15164-94 《دليل التحميل لمحولات الطاقة المغمورة بالزيت》

DL/T586-95 《الدليل الفني للإشراف على التصنيع لمستخدمي معدات الطاقة》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB2536-1990 《زيت المحولات》

JB/T56011-92 《تصنيف جودة المنتج لمحولات الطاقة المغمورة بالزيت》

ZBK41005-89 《مستوى الصوت لمحولات 6-220KV》
