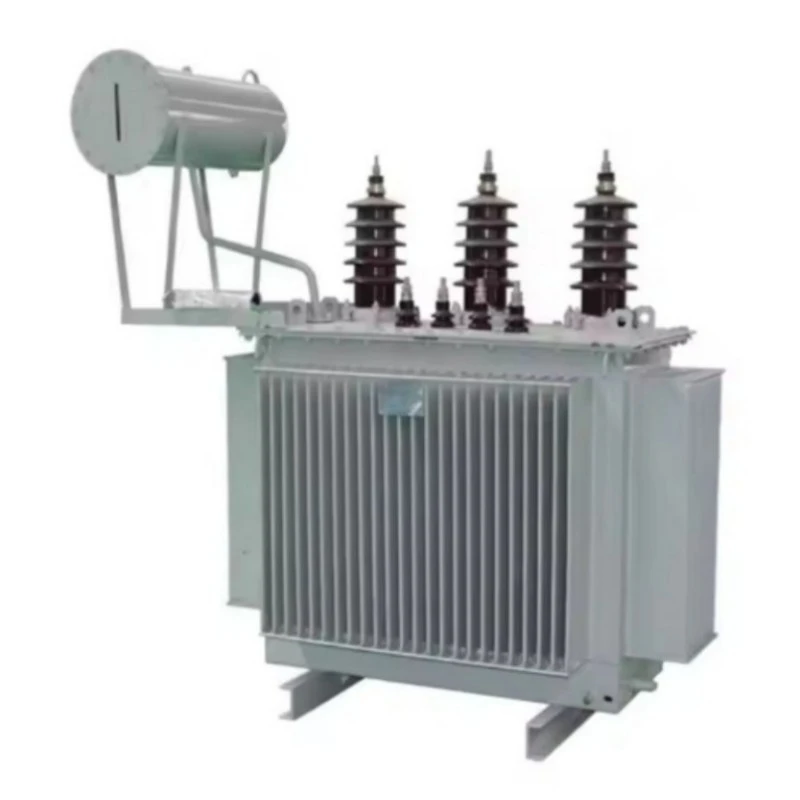

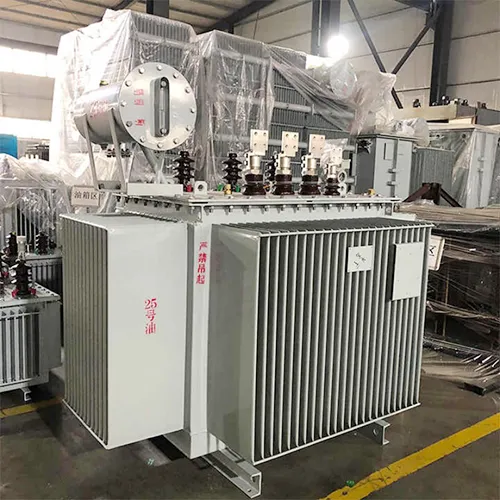

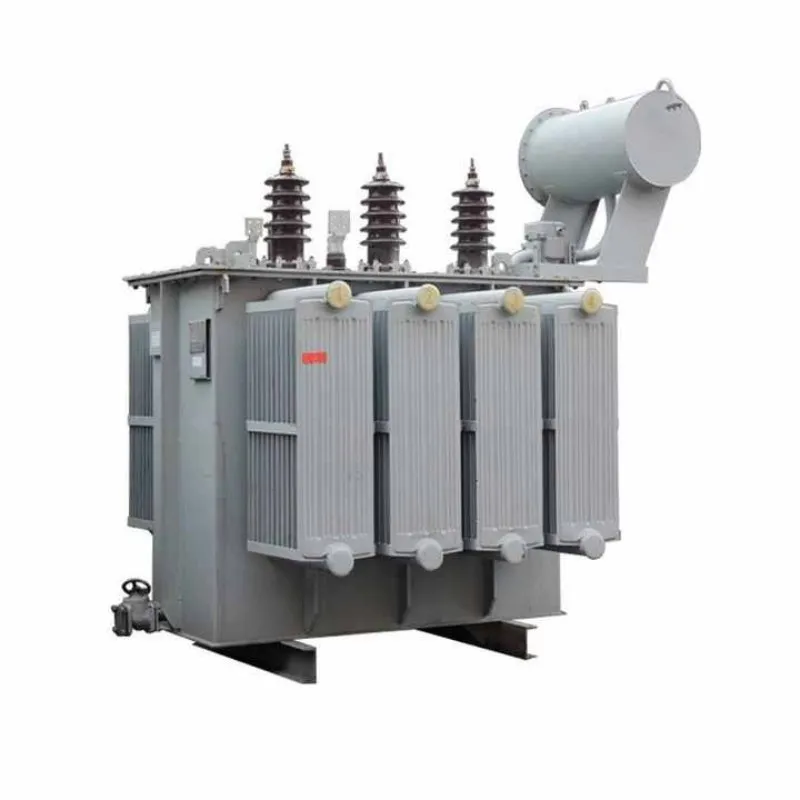

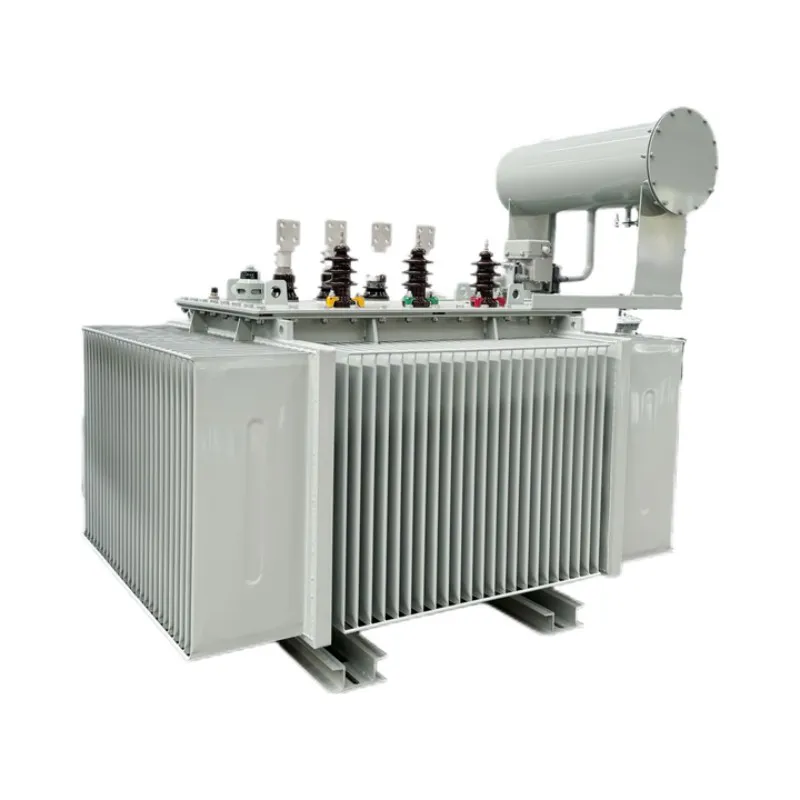

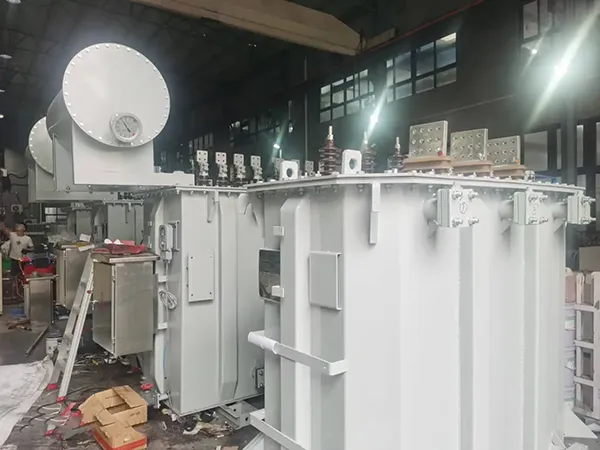

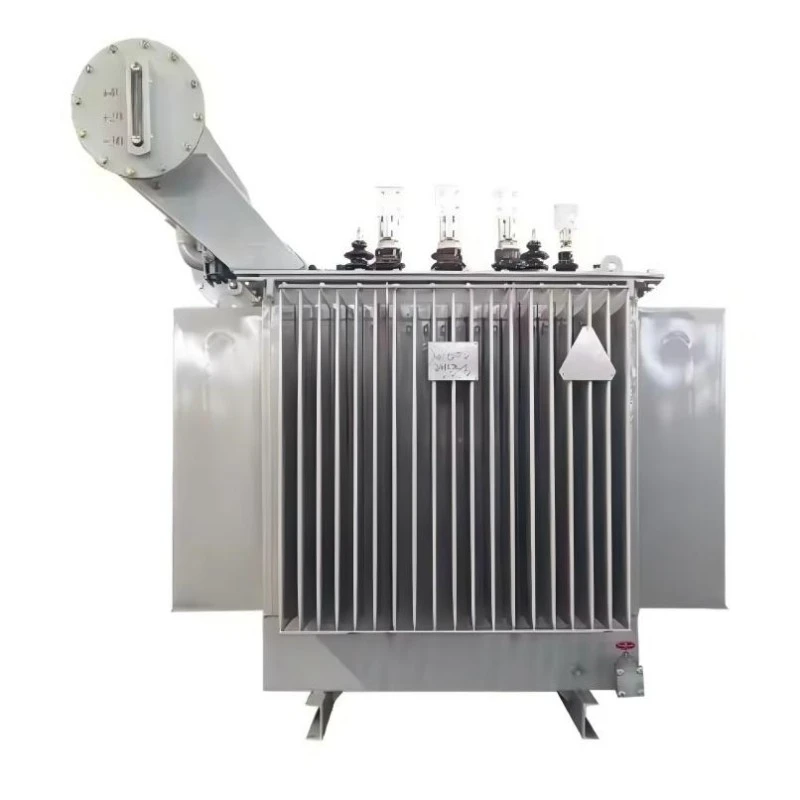

محول موفر للطاقة خارجي ثلاثي الطور مغلق بالكامل

إن المحول الموفر للطاقة الخارجي ثلاثي الطور والمحكم الغلق بالكامل هو جهاز توزيع من الجيل التالي مصمم بدقة لتحويل كهرباء الجهد المتوسط ​​(مثل 10 كيلو فولت أو 35 كيلو فولت) إلى طاقة آمنة منخفضة الجهد (400 فولت/230 فولت) للتطبيقات الصناعية والتجارية والسكنية. على عكس المحولات التقليدية التي تتطلب أخذ عينات من الزيت والصيانة بشكل منتظم، تتميز هذه الوحدة بخزان قوي محكم الإغلاق يعزل الزيت العازل تمامًا عن الجو. يمنع هذا التصميم أكسدة الزيت ودخول الرطوبة، وهي الأسباب الرئيسية لتدهور العزل وفشله.

في جوهره، يستخدم هذا المحول فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب مع تصميم مفصل متدرج متقدم. تعمل هذه التقنية على تقليل التباطؤ المغناطيسي وخسائر التيار الدوامي، مما يحقق قيم فقدان عدم التحميل التي تتجاوز بشكل كبير المعايير الوطنية لكفاءة الطاقة. تم تحسين الوحدة للتركيب في الهواء الطلق، مما يوفر مقاومة فائقة لدرجات الحرارة القصوى والغبار والرطوبة، مما يجعلها حجر الزاوية في شبكة توزيع الطاقة الحديثة ومنخفضة الصيانة.

ميزة المنتج والتطبيق

الميزات الرئيسية

تشغيل بدون صيانة: يلغي الخزان المموج المغلق بالكامل الحاجة إلى جهاز حفظ واستراحة، مما يمنع تقادم الزيت ويقلل تكاليف الصيانة.

كفاءة استثنائية في استخدام الطاقة: تقلل من خسائر عدم التحميل بنسبة تصل إلى 20% مقارنة بمحولات سلسلة S11 القياسية من خلال قلب محسّن ولفائف نحاسية عالية التوصيل.

قدرة التحميل الزائد الفائقة:نظام تبريد مغمور بالزيت(ONAN) يضمن التشغيل المستقر في ظل الأحمال العالية المستمرة وذروة الطلب.

متانة قوية في الهواء الطلق: مصنوع من طبقات مقاومة للطقس وحماية IP54، وهو يتحمل درجات الحرارة القصوى (-25 درجة مئوية إلى +40 درجة مئوية)، والرطوبة، والتعرض للأشعة فوق البنفسجية.

مقاومة الدائرة القصيرة العالية: تضمن اللفات المعززة ميكانيكيًا مع نظام تثبيت قوي السلامة والموثوقية أثناء أخطاء الشبكة.

سيناريوهات التطبيق الرئيسية

شبكات الطاقة الحضرية والريفية: مثالية للمحطات الفرعية المدمجة في المجتمعات السكنية والمراكز التجارية ومشاريع كهربة الريف حيث تكون المعدات الموثوقة ومنخفضة الصيانة ضرورية. يتفوق المحول الموفر للطاقة الخارجي ثلاثي الطور والمغلق بالكامل في هذه البيئات.

المجمعات الصناعية والمصانع: توفر طاقة مستقرة للآلات الثقيلة وخطوط المعالجة ومصانع التصنيع، وتتعامل مع الأحمال المتغيرة بسهولة.

تكامل الطاقة المتجددة: مثالي لمزارع الطاقة الشمسية ومحطات طاقة الرياح، حيث تعد المتانة الخارجية والكفاءة العالية أمرًا بالغ الأهمية لزيادة الجهد الكهربائي للاتصال بالشبكة.

مشاريع البنية التحتية: يتم نشرها في المطارات وأنظمة مترو الأنفاق ومراكز البيانات والمستشفيات حيث تكون موثوقية إمدادات الطاقة غير قابلة للتفاوض.

الطاقة المؤقتة وطاقة الطوارئ: إن حجمها الصغير وبنيتها القوية تجعلها مثالية للمحطات الفرعية المؤقتة أو مواقع الإصلاح في حالات الطوارئ.

معلمة المنتج (المواصفات)

تفاصيل الإنتاج

المواد الأساسية وعملية التصنيع

يتم تصنيع قلب هذا المحول باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب. يتم قص الصفائح بدقة وتكديسها باستخدام عملية وصل متدرجة بزاوية 45 درجة، مما يضمن وجود دائرة مغناطيسية متكاملة بإحكام. تعمل هذه التقنية على تقليل خسائر التيار الدوامي وتقليل تيار المغنطة، مما يشكل أساس قدرتها على توفير الطاقة. يتم تأمين القلب بشريط زجاجي شبه جاف لتقليل الاهتزاز وضمان التشغيل الهادئ.

هيكل متعرج

يتم إنشاء كل من اللفات ذات الجهد العالي والجهد المنخفض من موصلات نحاسية خالية من الأكسجين، تم اختيارها لموصليتها العالية وفقد مقاومتها المنخفض. يعتمد الملف ذو الجهد المنخفض تكوين ملفوف بالرقائق المعدنية مع قنوات زيت طولية، مما لا يعزز تبديد الحرارة فحسب، بل يوفر أيضًا قوة ميكانيكية فائقة لتحمل قوى الدائرة القصيرة.

تكنولوجيا الخزان والختم

السمة المميزة لهذا المحول هي خزانه المموج المغلق بالكامل. على عكس التصميمات التقليدية، تتوسع الألواح المموجة وتنكمش لاستيعاب التغيرات في حجم الزيت بسبب تقلبات درجات الحرارة، مما يلغي الحاجة إلى أداة حفظ تقليدية. يؤدي هذا إلى إنشاء نظام مغلق تمامًا، مما يمنع الزيت العازل من ملامسة الهواء الخارجي، وبالتالي القضاء على الأكسدة، وامتصاص الرطوبة، وتكوين الحمأة. يعد صمام تخفيف الضغط ومقياس مستوى الزيت عالي الدقة من ميزات الأمان القياسية.

نظام العزل

يستخدم المحول الموفر للطاقة الخارجي ثلاثي الطور والمحكم الغلق بالكامل زيتًا عازلًا معدنيًا عالي الجودة يخضع لعملية تجفيف وتعبئة زيت صارمة. وهذا يضمن عدم بقاء أي هواء أو رطوبة متبقية داخل الخزان، مما يوفر جهدًا كهربيًا عاليًا لبدء التفريغ الجزئي ويضمن موثوقية العزل الكهربائي على المدى الطويل.

ضمان الجودة وإصدار الشهادات

الشهادات: ISO 9001:2008، CE، وتقارير اختبار النوع الشاملة من مراكز اختبار المحولات الوطنية.

الاختبار الروتيني: تخضع كل وحدة لاختبارات المصنع بنسبة 100%، بما في ذلك فقدان الحمل، وفقدان الحمل، ومقاومة الدائرة القصيرة، وتحمل الجهد الزائد المستحث، واختبارات التفريغ الجزئي.

مراقبة الجودة: تتميز عملية التصنيع لدينا بمراقبة في الوقت الحقيقي للتجميع الأساسي واللف والتجميع النهائي لضمان تلبية كل محول لمعايير الجودة الصارمة لدينا.

لماذا تختار لوغاو باور؟

إن اختيار Lugao Power يعني الاستثمار في منتج مصمم ليدوم طويلاً. تضمن خبرتنا في تصنيع محول توفير الطاقة الخارجي ثلاثي الطور المغلق بالكامل حصولك على وحدة لا تلبي متطلباتك الكهربائية فحسب، بل تساهم أيضًا في تقليل انبعاثات الكربون وتقليل ميزانيات التشغيل.

خدمة ما بعد البيع

ضمان لمدة 5 سنوات: نضمن تشغيلًا خاليًا من التسرب والطلاء. يتم تغطية أي عيب في التصنيع في ظل الاستخدام العادي للإصلاح أو الاستبدال مجانًا.

دعم الخدمة مدى الحياة: تتوفر قطع الغيار والمساعدة الفنية طوال عمر المحول.

عمر خدمة يصل إلى 30 عامًا: مصمم بمواد عالية الجودة لضمان ثلاثة عقود من الأداء الموثوق.

الاستجابة السريعة: في حالة تعطل المعدات، يستجيب فريقنا خلال ساعة واحدة من الإخطار ويرسل موظفين فنيين إلى الموقع خلال 24 ساعة محليًا.

التعبئة والتغليف والتسليم

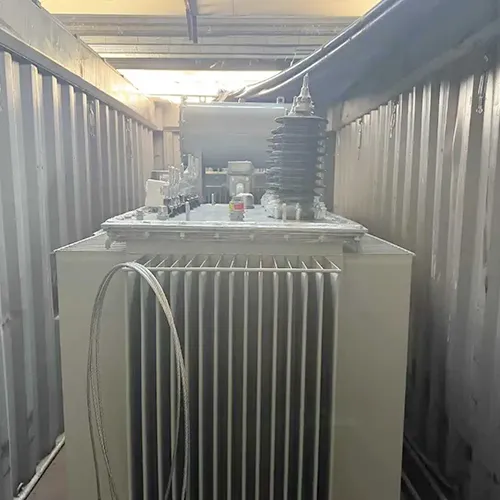

التعبئة والتغليف: يتم تعبئة المحول الموفر للطاقة الخارجي ثلاثي الطور والمحكم الإغلاق بالكامل بشكل آمن في صندوق خشبي مقاوم للطقس أو مغلف لتوفير الحماية المثلى أثناء النقل.

حالة الشحن: يتم تسليمه مملوءًا بالزيت مع إغلاق الخزان بالكامل، مصحوبًا بتقارير اختبار المصنع وأدلة التثبيت ورسومات الأبعاد التفصيلية.

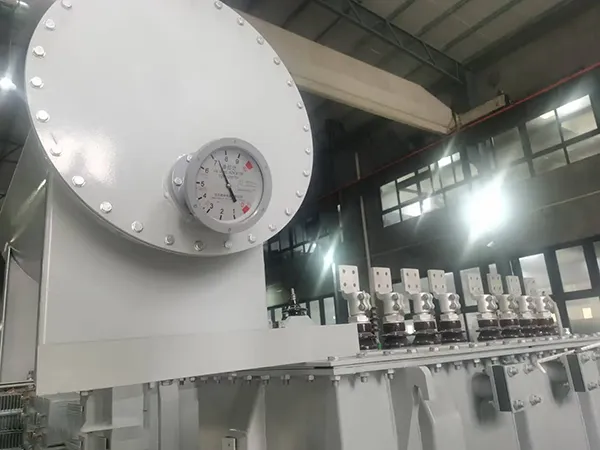

الملحقات القياسية: تشتمل كل وحدة على مقياس لمستوى الزيت، وصمام تخفيف الضغط، ومقياس حرارة القرص، والبطانات ذات الجهد العالي والجهد المنخفض، ومسامير التأريض، ومجموعة كاملة من الأجهزة للتركيب.

سؤال وجواب: الأسئلة المتداولة

س1: ما هو المحول الموفر للطاقة الخارجي ثلاثي الطور والمغلق بالكامل؟

A1: هو محول توزيع مصمم للاستخدام الخارجي مع خزان محكم الغلق. على عكس الوحدات التقليدية المزودة بحافظة الزيت، يمنع هذا التصميم الزيت العازل من ملامسة الهواء، مما يزيل خطر الأكسدة وامتصاص الرطوبة، مما يقلل بشكل كبير من الصيانة ويطيل عمره.

س2: كيف يوفر هذا المحول الطاقة مقارنة بالموديلات القديمة؟

A2: يتم تحقيق توفير الطاقة من خلال استخدام فولاذ السيليكون عالي النفاذية والموجه نحو الحبوب وهيكل مشترك أساسي محسّن. وهذا يقلل من خسائر عدم التحميل (التباطؤ والتيار الدوامي) بنسبة تزيد عن 15-20% مقارنة بمحولات السلسلة S9 أو S11 التقليدية، مما يؤدي إلى تخفيضات كبيرة في فاتورة الكهرباء على مدار عمر الوحدة.

Q3: هل هذا المحول لا يحتاج إلى صيانة حقًا؟

A3: نعم، في ظل ظروف التشغيل العادية. نظرًا لأن المحول الموفر للطاقة الخارجي ثلاثي الطور والمحكم الإغلاق بالكامل يستخدم خزانًا مموجًا بدون متنفس، فإن الزيت لا يتحلل أبدًا عند التعرض للهواء أو الرطوبة. وهذا يلغي الحاجة إلى إجراء اختبار دوري للزيت أو تصفيته أو استبداله وهو ما هو مطلوب للمحولات التقليدية.

Q4: هل يمكن لهذا المحول التعامل مع ظروف الدائرة القصيرة بأمان؟

ج4: بالتأكيد. لقد تم تصميمه بملفات معززة ميكانيكيًا باستخدام ملفات ذات جهد منخفض ملفوفة بالرقائق ونظام تثبيت قوي. تخضع جميع الوحدات لاختبارات صارمة لصدمات الدائرة القصيرة أثناء مرحلة اختبار النوع للتأكد من قدرتها على تحمل أخطاء الشبكة دون حدوث ضرر.
