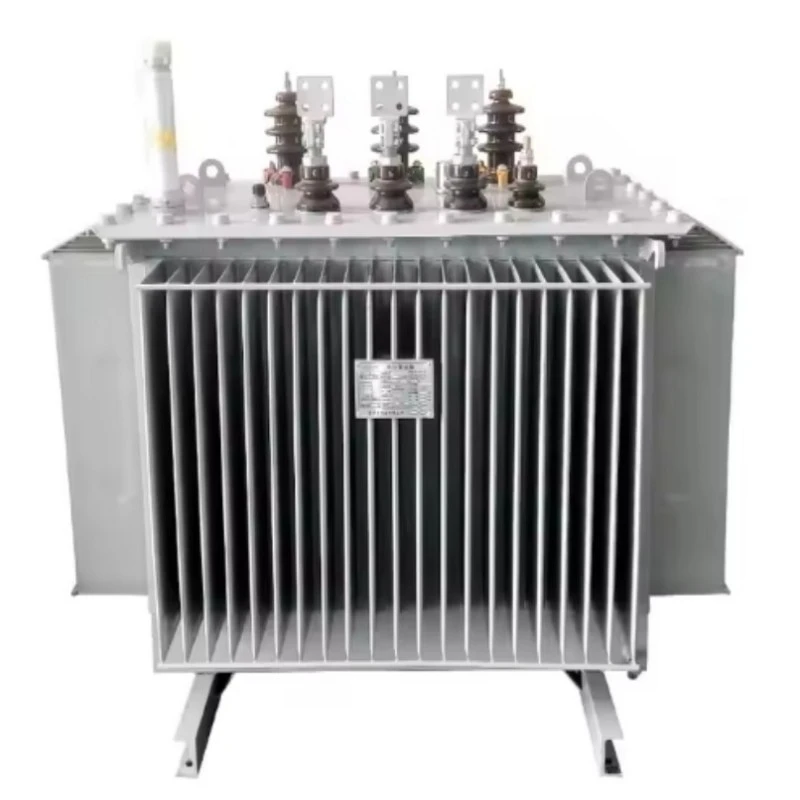

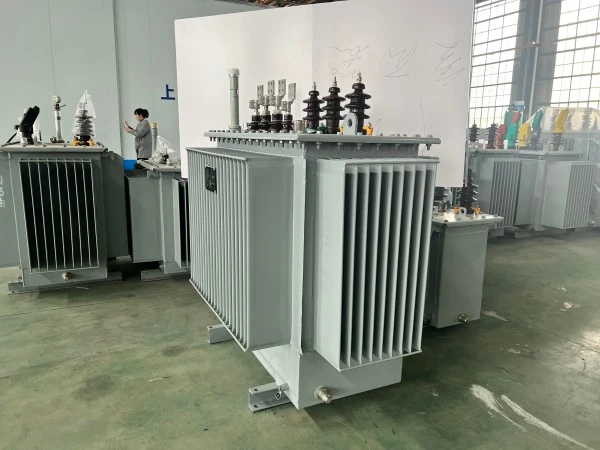

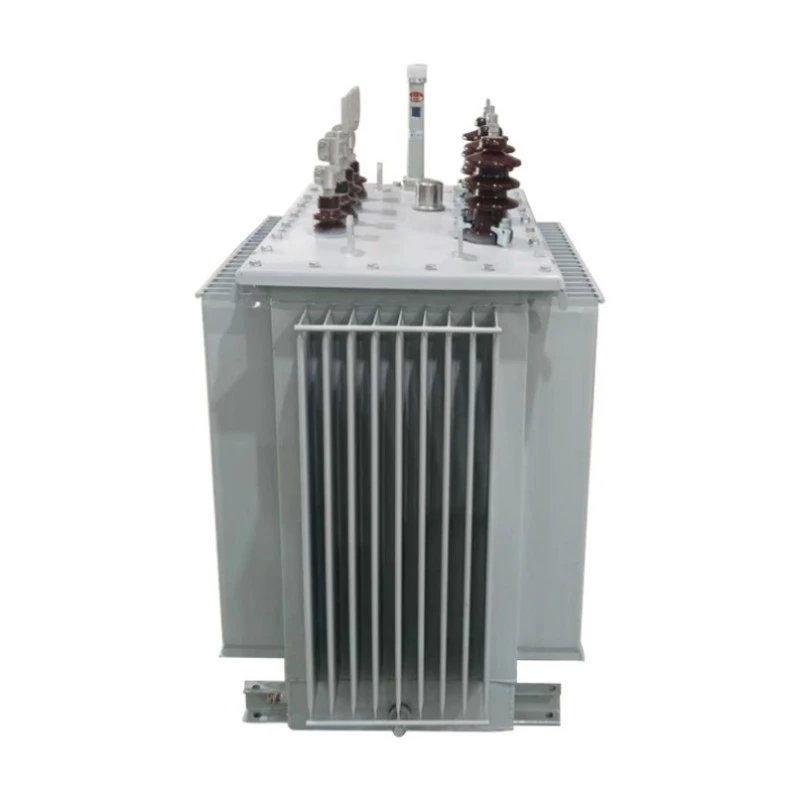

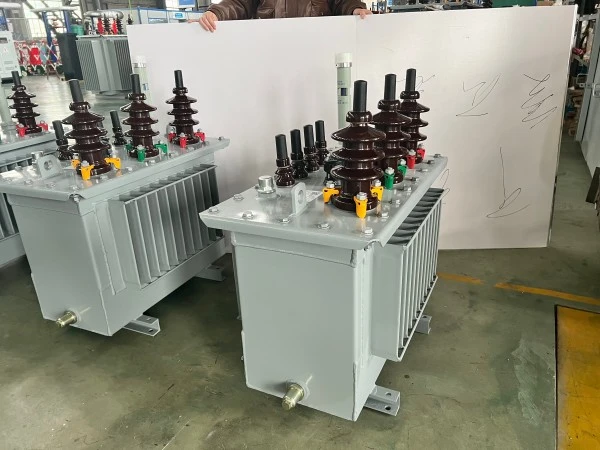

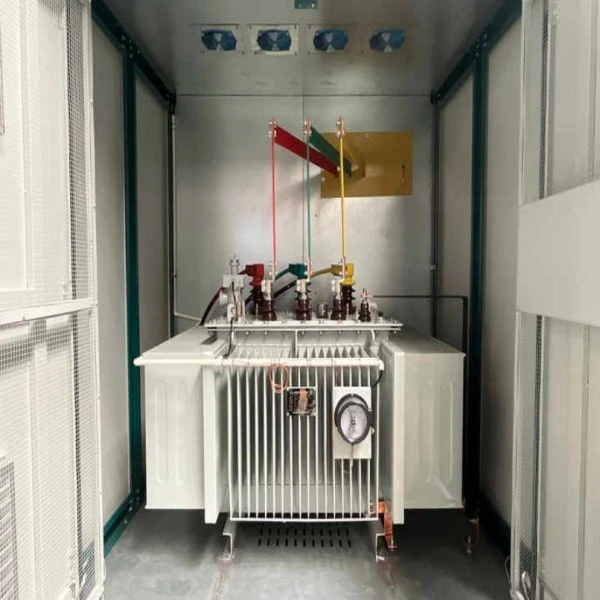

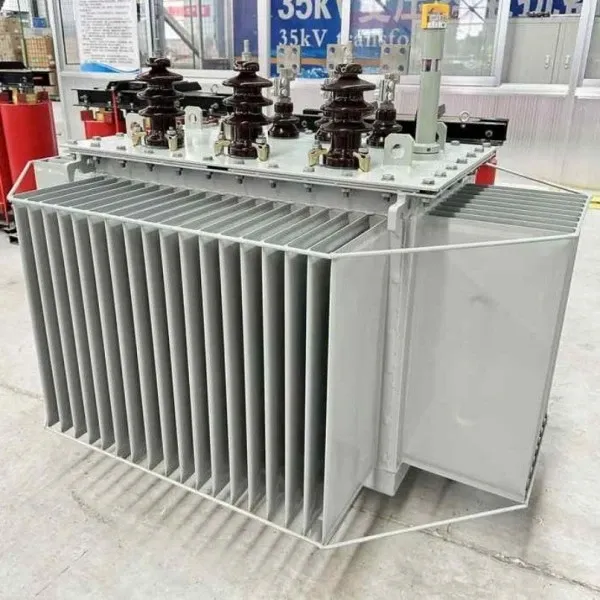

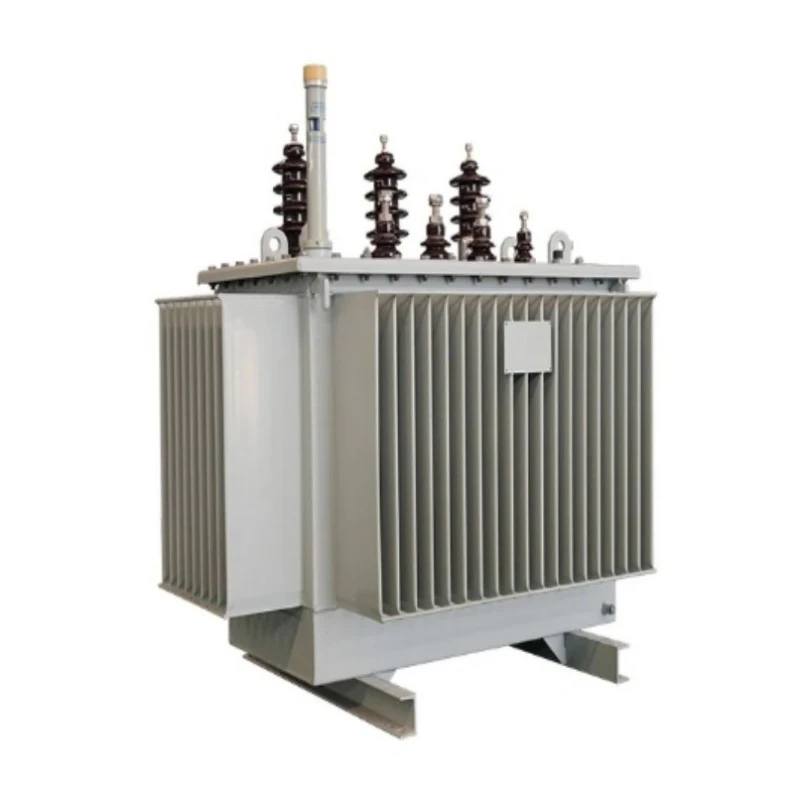

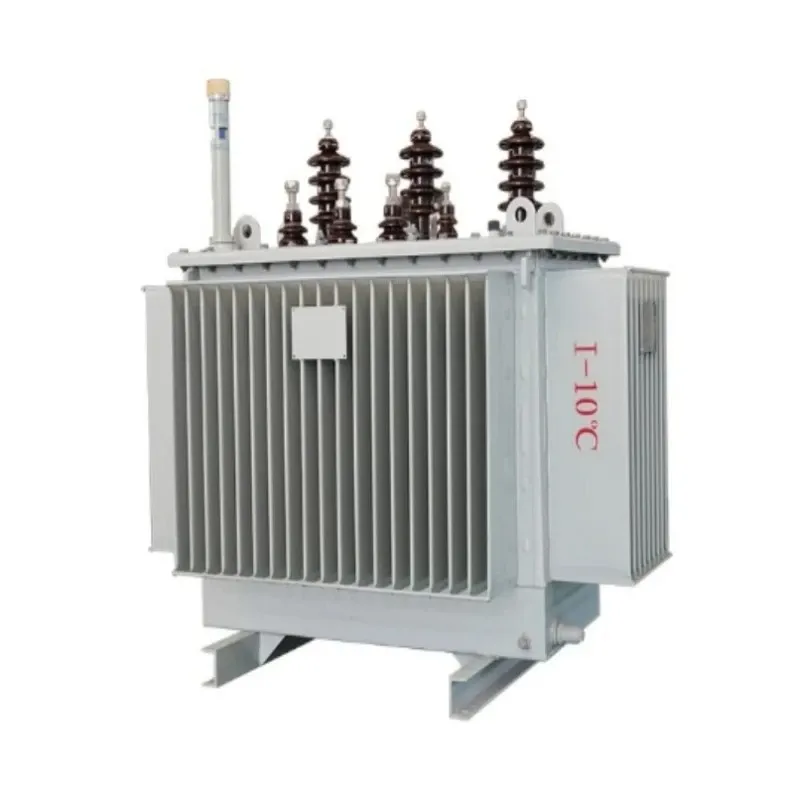

S13 محول كهربائي مغمور بالزيت أحادي الطور

تم تصميم المحول الكهربائي المغمور بالزيت أحادي الطور S13 خصيصًا لتطبيقات إمداد الطاقة أحادية الطور، مثل كهربة الريف، والتوزيع المثبت على أعمدة سكنية، والاستخدام التجاري الخفيف. شراء هذا المنتج يوفر لك محولًا عالي الكفاءة ومنخفض الفقد يقلل بشكل كبير من خسائر عدم التحميل مقارنة بالمحولات التقليديةS9وسلسلة S11، مما يوفر وفورات في الطاقة قابلة للقياس طوال عمرها.

يتميز هذا المحول بنواة فولاذية من السيليكون ذات نفاذية عالية وموجهة نحو الحبوب مع تصميم مشترك متدرج، أو بشكل اختياري نواة من سبيكة غير متبلورة لخسائر أقل. ويضمن نظام التبريد المغمور بالزيت إدارة حرارية ممتازة، بينما يمنع هيكل الخزان المموج المحكم الغلق بالكامل أكسدة الزيت ودخول الرطوبة، مما يقلل بشكل كبير من متطلبات الصيانة. يسهل تصميمه المدمج وخفيف الوزن سهولة التركيب والنقل على العمود.

ميزة المنتج والتطبيق

سمات

يفي بمعايير IEC وANSI وGB وSANS أو يتجاوزها

فقدان منخفض للغاية في حالة عدم التحميل، أقل بنسبة تصل إلى 30% من سلسلة S11

تصميم الخزان المموج مغلق بالكامل بدون حافظ

قدرة التحميل الزائد العالية والاستقرار الحراري الفائق

تشغيل منخفض الضوضاء، مثالي للمناطق السكنية

قدرة ممتازة على تحمل ماس كهربائى

صغير الحجم وخفيف الوزن للتركيبات المثبتة على القطب أو المنصة

نطاق التنصت واسع الجهد لمرونة الشبكة

تتوفر خيارات الزيوت العازلة الصديقة للبيئة

تشغيل بدون صيانة في ظل ظروف الخدمة العادية

أسئلة وأجوبة: رؤى المنتج الرئيسية

س: ما هو المحول المغمور بالزيت أحادي الطور؟

ج: أمحول مغمور بالزيت أحادي الطور هو نوع من محولات التوزيع التي تستخدم الزيت العازل للتبريد والعزل، وهي مصممة للعمل على الأنظمة الكهربائية أحادية الطور. يتم استخدامه بشكل شائع في المناطق السكنية، وتوزيع الطاقة الريفية، والتطبيقات التجارية الخفيفة حيث لا تكون هناك حاجة إلى طاقة ثلاثية الطور. يوفر الغمر بالزيت تبديدًا فائقًا للحرارة ويحمي المكونات الداخلية من العوامل البيئية.

س: كيف تحقق سلسلة S13 كفاءة أعلى في استخدام الطاقة مقارنة بالموديلات السابقة؟

ج: تحقق سلسلة S13 كفاءة أعلى من خلال تقدمين رئيسيين: أولاً، استخدام فولاذ السيليكون عالي النفاذية والمدلفن على البارد والموجه نحو الحبوب مع بنية أساسية مفصلية متدرجة يقلل بشكل كبير من التباطؤ وخسائر التيار الدوامي. ثانيًا، تعمل نوى السبائك غير المتبلورة الاختيارية على تقليل خسائر عدم التحميل بنسبة تصل إلى 50% مقارنة بفولاذ السيليكون التقليدي. تؤدي هذه التحسينات إلى قيم فقدان عدم التحميل أقل بنسبة 30% من سلسلة S11 وأقل بكثير من معايير الطاقة الوطنية.

س: لماذا يعتبر الهيكل المغلق بالكامل مهمًا للمحولات أحادية الطور؟

ج: غالبًا ما يتم تركيب المحولات أحادية الطور في الهواء الطلق في المناطق ذات الظروف الجوية المختلفة. يلغي الخزان المموج المغلق بالكامل الحاجة إلى وحدة صيانة ويمنع الاتصال المباشر بين الزيت العازل والهواء الجوي. يؤدي هذا إلى إيقاف امتصاص الرطوبة وأكسدة الزيت، وهما السببان الرئيسيان لتدهور العزل. ونتيجة لذلك، لا يحتاج المحول إلى استبدال الزيت أو الصيانة خلال فترة خدمته، مما يقلل بشكل كبير من تكاليف التشغيل.

س: هل يمكن استخدام هذا المحول في تطبيقات الطاقة المتجددة؟

ج: نعم. يعتبر المحول المغمور بالزيت أحادي الطور S13 مناسبًا تمامًا لأنظمة الطاقة المتجددة صغيرة الحجم، مثل تركيبات الطاقة الشمسية على الأسطح، والمشاريع الكهرومائية الصغيرة، وأنظمة تخزين الطاقة السكنية. إن كفاءتها العالية وقدرتها على التعامل مع تقلبات الجهد تجعلها مثالية لزيادة أو خفض الطاقة في إعدادات التوليد الموزعة.

سيناريوهات التطبيق الرئيسية

كهربة الريف:يوفر طاقة موثوقة أحادية الطور للقرى والمزارع والعمليات الزراعية النائية بأقل قدر من الخسائر.

التوزيع السكني المثبت على الأعمدة:مثالية للمجتمعات السكنية حيث يكون الإمداد أحادي الطور قياسيًا، مما يوفر حجمًا صغيرًا وضوضاء منخفضة.

المباني التجارية الخفيفة:تستخدم في المحلات التجارية الصغيرة والمكاتب والمراكز التجارية الريفية التي تتطلب توزيع الطاقة بكفاءة.

تكامل الطاقة المتجددة:مناسبة لزيادة الجهد من أنظمة الطاقة الشمسية الكهروضوئية السكنية أو التنحي من الشبكات الصغيرة.

قوة البناء المؤقتة:يتيح التصميم خفيف الوزن سهولة النشر لتلبية احتياجات الطاقة المؤقتة في مواقع البناء.

معلمة المنتج (المواصفات)

الجدول: المحول المغمور بالزيت أحادي الطور S13 - المواصفات النموذجية (11 كيلو فولت / 0.23 كيلو فولت أو 0.4 كيلو فولت)*

تفاصيل الإنتاج

المواد الأساسية والعملية

تم إنشاء قلب المحول الكهربائي المغمور بالزيت أحادي الطور S13 باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية مع تصميم مفصل متدرج بزاوية 45 درجة. بالنسبة للتطبيقات التي تتطلب أعلى كفاءة، يتوفر قلب من سبيكة غير متبلورة، مما يقلل من خسائر عدم التحميل بنسبة تصل إلى 50% مقارنة بفولاذ السيليكون التقليدي. تم قص القلب بدقة ومكدس بشريط زجاجي شبه جاف لتقليل الاهتزاز والضوضاء.

هيكل متعرج

يتم لف كل من اللفات ذات الجهد العالي والمنخفض من موصلات نحاسية خالية من الأكسجين، مما يضمن توصيلية عالية وتقليل خسائر المقاومة. يعتمد الملف ذو الجهد المنخفض هيكلًا معدنيًا أو حلزونيًا مع قنوات زيت طولية، مما يحسن بشكل كبير القوة الميكانيكية وقدرة تحمل الدائرة القصيرة.

نظام العزل والتبريد

يتم استخدام الزيت العازل المعدني عالي الجودة كوسيط تبريد وعزل كهربائي قياسي. تتوفر السوائل العازلة ذات نقطة الحريق العالية والصديقة للبيئة عند الطلب. يخضع نظام عزل الورق الزيتي لعمليات صارمة للتجفيف بالتفريغ وملء الزيت، مما يزيل الرطوبة المتبقية وفقاعات الهواء، ويضمن جهد بدء التفريغ الجزئي أعلى بكثير من المتطلبات القياسية.

الخزان والختم

يتميز الخزان بتصميم من الألواح المموجة التي توفر كلاً من تبديد الحرارة وتعويض التمدد الحراري، مما يلغي الحاجة إلى جهاز صيانة خارجي. يمنع الهيكل المغلق بالكامل أكسدة الزيت ودخول الرطوبة، مما يضمن التشغيل بدون صيانة طوال فترة خدمة المحول. يتم توفير صمام تخفيف الضغط ومقياس مستوى الزيت كميزات أمان قياسية.

سؤال وجواب: الإنتاج والجودة

س: ما هي اختبارات الجودة التي يتم إجراؤها على كل محول؟

ج: يخضع كل محول أحادي الطور S13 لمجموعة شاملة من الاختبارات الروتينية واختبارات النوع قبل التسليم، بما في ذلك قياسات فقدان الحمل وفقدان الحمل، واختبارات مقاومة الدائرة القصيرة، واختبارات تحمل الجهد الزائد المستحث، واختبارات التفريغ الجزئي، واختبارات نبض البرق. جميع نتائج الاختبار موثقة ويمكن تتبعها.

س: كيف يساهم تصميم الخزان المموج في الموثوقية؟

ج: يخدم تصميم الخزان المموج ثلاث وظائف مهمة: فهو يزيد من مساحة السطح لتبديد الحرارة بكفاءة، ويوفر قدرة توسع مرنة لاستيعاب التغيرات في حجم الزيت مع درجة الحرارة، ويخلق بيئة محكمة الغلق بالكامل تعزل الزيت عن الملوثات الخارجية. وهذا يلغي الحاجة إلى خزان الزيت ونظام التنفس، مما يقلل من نقاط الفشل المحتملة ويسهل عملية الصيانة.

س: ما هو العمر التشغيلي المتوقع لهذا المحول؟

ج: في ظل ظروف التشغيل العادية، تم تصميم المحول الكهربائي المغمور بالزيت أحادي الطور S13 لعمر خدمة لا يقل عن 30 عامًا. يضمن البناء المحكم الإغلاق والمواد عالية الجودة الموثوقية على المدى الطويل دون الحاجة إلى استبدال الزيت أو الصيانة الأساسية.

القدرة على التصنيع

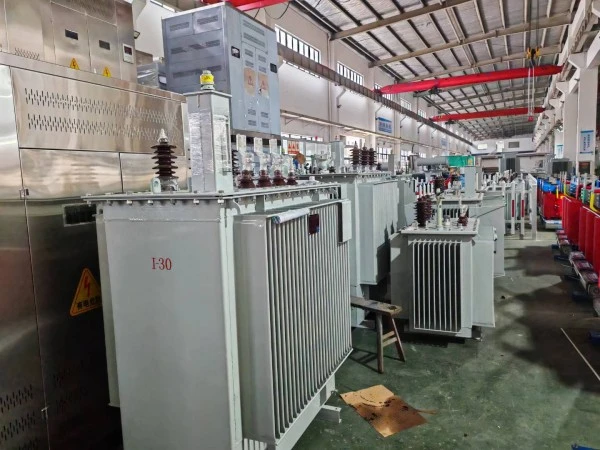

تقوم شركة Lugao Power بتشغيل خطوط إنتاج محولات حديثة مجهزة بمعدات متطورة لللف والقطع الأساسي والتجفيف الفراغي والاختبار. نحن ندعم تصنيع المعدات الأصلية وتصنيع التصميم الشخصي ونقدم حلولًا مخصصة للجهد والسعة والتردد والمعايير الدولية، مما يضمن جودة مستقرة وتسليم موثوق.

خدمة ما بعد البيع للمنتج

بعد تركيب المحول وتشغيله، يتم ضمان عدم التسرب، كما يتم ضمان عدم تقشر الطلاء أو بهتان اللون. يتم توفير ضمان لمدة 5 سنوات ودعم فني مدى الحياة؛ سيتم تغطية أي مشاكل في الجودة تحدث في ظل الاستخدام العادي خلال فترة الضمان.

تتم تغطية جميع المحولات أحادية الطور S13 بدعم الخدمة مدى الحياة، مما يضمن توفر قطع الغيار والمساعدة الفنية على المدى الطويل.

عمر الخدمة لا يقل عن 30 عامًا في ظل ظروف التشغيل المحددة.

في حالة تعطل المعدات، سوف يستجيب المورد خلال ساعة واحدة من تلقي الإخطار من المشتري، ويرسل موظفين فنيين إلى الموقع خلال 24 ساعة محليًا.

التزام الخدمة

يتم تصنيع المحول الكهربائي المغمور بالزيت أحادي الطور S13 وفقًا صارمًا لمتطلبات نظام إدارة الجودة ISO 9001:2015/2018، مما يضمن أن المنتج يلبي معايير الجودة بنسبة 100٪ قبل مغادرة المصنع.

توفر شركتنا خدمات شاملة قبل البيع وأثناء البيع وما بعد البيع لضمان رضا العملاء.

تقدم شركتنا ضمانًا لمدة 5 سنوات ودعمًا فنيًا مدى الحياة. في حالة وجود أي مشاكل تتعلق بالجودة، سنقوم بإصلاح المنتج أو استبداله مجانًا، مما يضمن رضا العملاء بنسبة 100%.

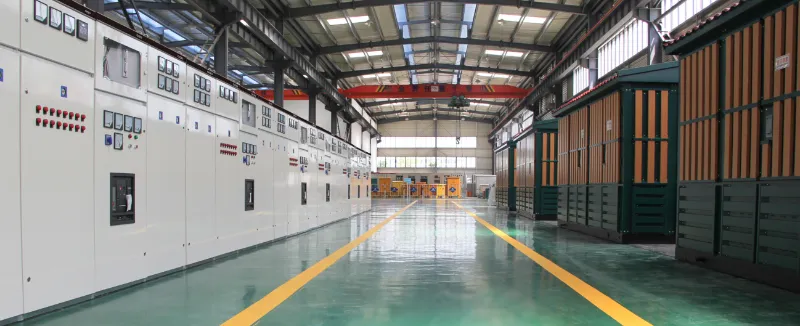

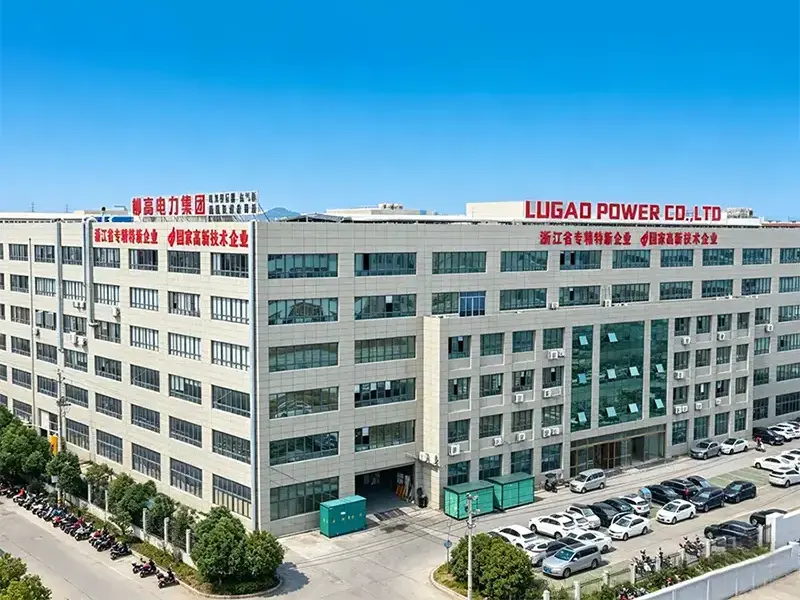

قوة المصنع

مع سنوات من الخبرة في تصنيع معدات نقل وتوزيع الطاقة،قوة لوقاوأنشأت قاعدة إنتاج احترافية مخصصة لتقديم حلول محولات موثوقة لشركات المرافق العالمية ومقاولي EPC والمرافق الصناعية ومشاريع الطاقة المتجددة.

لماذا يختار العملاء العالميون لوغاو

✔ مصنع محترف للمحولات

✔ ورش الإنتاج الحديثة

✔ فريق هندسي وبحث وتطوير ذو خبرة

✔ نظام صارم لإدارة الجودة ISO 9001

✔ استكمال قدرات الاختبار الروتيني والنوع

✔ التوافق مع معايير IEC وANSI وIEEE وGB

✔ يتوفر تخصيص OEM وتصنيع التصميم الشخصي

✔ سلسلة توريد مستقرة وسرعة التسليم

✔ تصدير الخبرة إلى أسواق دولية متعددة

✔ دعم فني احترافي قبل وبعد البيع
