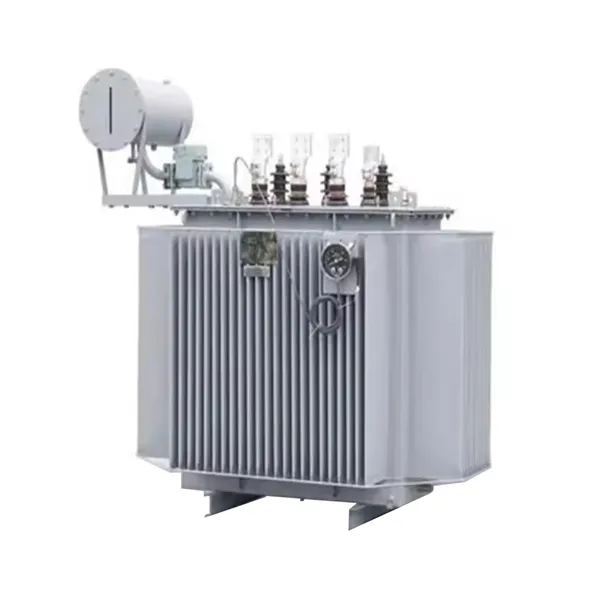

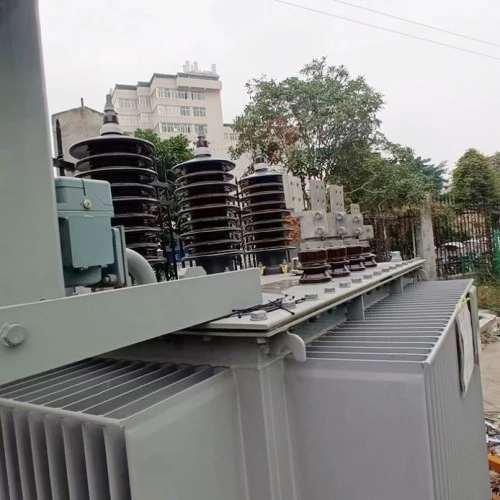

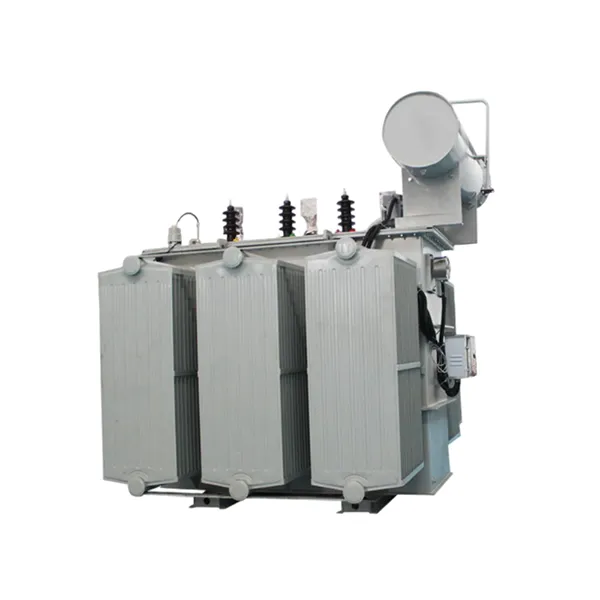

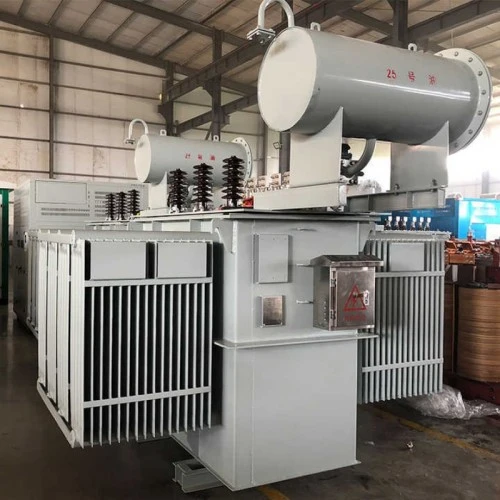

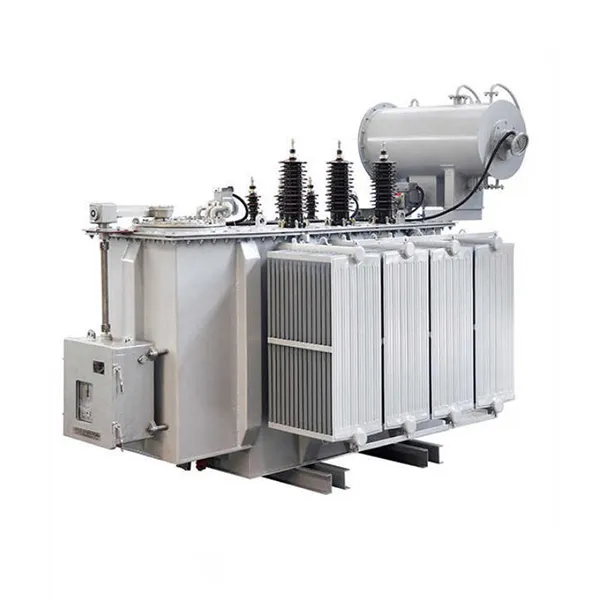

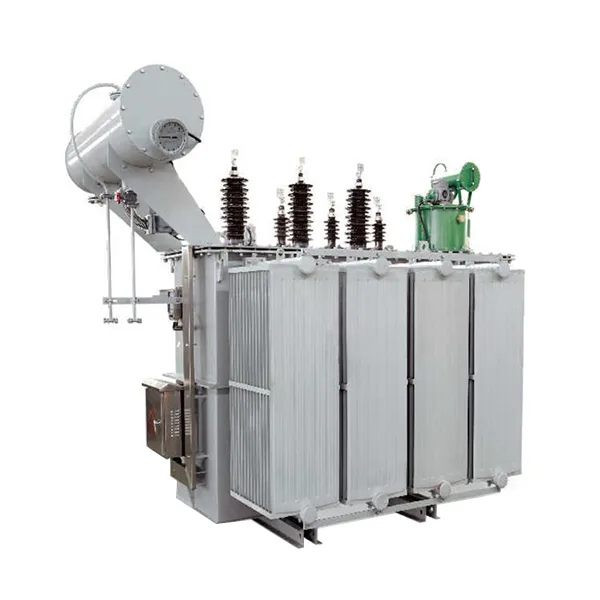

محول الجهد العالي المغمور بالزيت 500 كيلو فولت أمبير

تم تصميم هذا المحول عالي الجهد الخارجي المغمور بالزيت والمكون من ثلاث مراحل، والمقدر بـ 500 كيلو فولت أمبير، لخفض الفولتية العالية مثل 10 كيلو فولت أو 35 كيلو فولت إلى مستويات الجهد المنخفض مثل 0.4 كيلو فولت، مما يجعله مثاليًا لأنظمة التوزيع الطرفية. يتميز المحول بنواة مصنوعة من فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب مع تصميم مفصل لفة متدرج، مما يقلل بشكل فعال من التباطؤ وخسائر التيار الدوامي. تتفوق قيم فقدان عدم التحميل بشكل كبير على المعايير الوطنية.

كل من اللفات ذات الجهد العالي والجهد المنخفض مصنوعة من موصلات نحاسية خالية من الأكسجين. يعتمد الملف ذو الجهد المنخفض تكوين ملفوف بالرقائق المعدنية مع قنوات زيت طولية، مما يحسن بشكل كبير القوة الميكانيكية وقدرة تحمل الدائرة القصيرة. يوفر تصميم الخزان المموج المغلق بالكامل تبديدًا ممتازًا للحرارة بينما يعوض تلقائيًا تغيرات حجم الزيت. يمنع هذا التصميم الاتصال بين الزيت العازل والهواء المحيط، مما يمنع أكسدة الزيت ودخول الرطوبة، وبالتالي إطالة عمر الخدمة.

يدعم المحول المغمور بالزيت نطاقات التنصت المتعددة (±5%، ±2×2.5%) لاستيعاب تقلبات جهد الشبكة. يناسب تركيبها المدمج والقوي التركيبات الخارجية المثبتة على عمود أو منصة أو على مستوى الأرض، مما يضمن أداءً موثوقًا به عبر الظروف المناخية المتنوعة.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

كفاءة عالية في استخدام الطاقة: يستخدم فولاذ السيليكون عالي النفاذية وبنية أساسية مُحسّنة، مما يقلل من فقدان عدم التحميل بنسبة تزيد عن 15% مقارنة بالمنتجات التقليدية، مما يوفر توفيرًا ملحوظًا في الطاقة على مدار عمر الجهاز.

هيكل محكم الغلق بالكامل: تصميم الخزان المموج يلغي الحاجة إلى وحدة حفظ، ويمنع أكسدة الزيت وامتصاص الرطوبة، مما يتيح التشغيل بدون صيانة.

مقاومة فائقة للطقس: تعمل بشكل موثوق في درجات الحرارة المحيطة التي تتراوح من -25 درجة مئوية إلى +40 درجة مئوية وعلى ارتفاعات تصل إلى 1000 متر. حماية IP54 تضمن مقاومة الغبار والمطر.

قدرة عالية على تحمل الدائرة القصيرة: يتم تعزيز اللفات ميكانيكيًا بنظام تثبيت قوي، بعد اجتياز اختبارات تأثير الدائرة القصيرة لضمان السلامة أثناء أخطاء الشبكة.

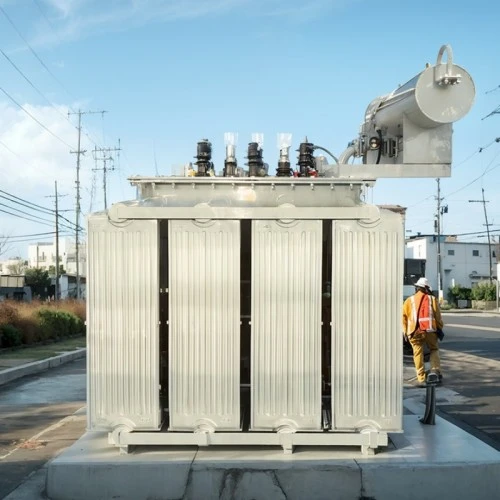

التركيب المرن: تدعم الأبعاد المدمجة التثبيت على عمود أو منصة أو على مستوى الأرض، مما يتكيف مع قيود الموقع الحضرية والريفية.

سيناريوهات التطبيق الرئيسية

شبكات توزيع الطاقة في المناطق الحضرية: مناسبة للمناطق السكنية والمناطق التجارية والمجمعات الصناعية التي تتطلب توزيعًا موثوقًا للمحطات الطرفية.

المنشآت الصناعية: توفر طاقة مستقرة منخفضة الجهد لمصانع التصنيع وخطوط المعالجة والآلات الثقيلة، مما يتيح لها التعامل مع الأحمال المتقلبة بسهولة.

مشاريع الطاقة المتجددة: تستخدم على نطاق واسع في أنظمة توليد الطاقة الكهروضوئية وطاقة الرياح لتطبيقات التعزيز أو التوزيع، مع قدرة قوية على التكيف مع البيئات الخارجية.

إنشاء البنية التحتية: يتم نشرها في المطارات وأنظمة مترو الأنفاق والمستشفيات ومراكز البيانات حيث تعد الموثوقية العالية لإمدادات الطاقة أمرًا بالغ الأهمية.

مصدر الطاقة المؤقت والطارئ: التصميم المدمج والقابل للنقل يجعله مثاليًا للمحطات الفرعية المؤقتة أو سيناريوهات الإصلاح في حالات الطوارئ.

تفاصيل الإنتاج

المواد الأساسية وعملية التصنيع

يتم تصنيع القلب باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب مع تصميم مفصل متدرج بزاوية 45 درجة. يتم قص الصفائح الأساسية بدقة وتكديسها تلقائيًا لضمان وصلات محكمة ومسارات مغناطيسية موحدة. يتم ربط القلب بشكل آمن بشريط زجاجي شبه جاف، مما يقلل من الاهتزاز والضوضاء مع تقليل خسائر عدم التحميل.

هيكل متعرج

يتم لف كل من الملفات عالية الجهد ومنخفضة الجهد باستخدام موصلات نحاسية خالية من الأكسجين، مما يوفر توصيلًا كهربائيًا عاليًا وفقد مقاومة منخفض. يعتمد الملف ذو الجهد المنخفض تكوين ملفوف بالرقائق مع عزل موحد بين الطبقات وقنوات زيت طولية، مما يعزز بشكل كبير القوة الميكانيكية والقدرة على تحمل الدائرة القصيرة.

نظام العزل والتبريد

يعمل الزيت العازل المعدني عالي الجودة كوسيط عازل ومبرد، مما يوفر استقرارًا كيميائيًا ممتازًا وقوة عازلة. يخضع نظام عزل الورق الزيتي لعمليات تجفيف وتعبئة الزيت الصارمة للتخلص من الرطوبة المتبقية وفقاعات الهواء، مما يضمن جهد بدء التفريغ الجزئي أعلى بكثير من المتطلبات القياسية.

هيكل الخزان والختم

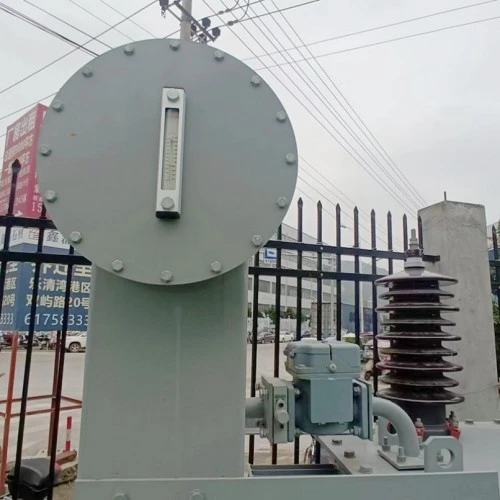

يتميز الخزان بتصميم من الألواح المموجة التي توفر كلاً من تبديد الحرارة وتعويض التمدد الحراري، مما يلغي الحاجة إلى جهاز صيانة خارجي. يمنع الهيكل المغلق بالكامل أكسدة الزيت ودخول الرطوبة، مما يضمن التشغيل بدون صيانة طوال فترة خدمة المحول. يتم توفير صمام تخفيف الضغط ومقياس مستوى الزيت كميزات أمان قياسية.

ضمان الجودة والاختبار

كل محول الجهد العالي المغمور بالزيت في الهواء الطلق يخضع لاختبارات روتينية واختبارات شاملة قبل التسليم، بما في ذلك قياسات فقدان الحمل وفقدان الحمل، واختبارات مقاومة الدائرة القصيرة، واختبارات تحمل الجهد الزائد المستحث، واختبارات التفريغ الجزئي، واختبارات نبض البرق. تتجاوز جميع مؤشرات الأداء الرئيسية متطلبات كل من المعايير الوطنية ومواصفات اللجنة الكهروتقنية الدولية (IEC)، مما يضمن التشغيل المستقر على المدى الطويل في ظل الظروف الميدانية المعقدة.

أسئلة وأجوبة: رؤى المنتج الرئيسية

Q1: ما هو محول الجهد العالي المغمور بالزيت بقدرة 500 كيلو فولت أمبير، وأين يتم استخدامه؟

ج: يقوم هذا المحول بخفض الفولتية العالية مثل 10 كيلو فولت أو 35 كيلو فولت إلى مستويات الجهد المنخفض مثل 0.4 كيلو فولت، بسعة 500 كيلو فولت أمبير. يتم استخدامه على نطاق واسع في شبكات التوزيع الحضرية، والمجمعات الصناعية، ومشاريع الطاقة المتجددة، وتطبيقات البنية التحتية حيث يعد التثبيت الخارجي والموثوقية طويلة المدى أمرًا ضروريًا.

س2: ما الذي يجعل هذا المحول موفر للطاقة؟

ج: يتم تحقيق كفاءة الطاقة من خلال استخدام فولاذ السيليكون عالي النفاذية والموجه نحو الحبوب وتصميم مشترك أساسي محسّن. تعمل هذه الميزات على تقليل فقدان عدم التحميل بأكثر من 15% مقارنة بالمنتجات التقليدية، مما يؤدي إلى توفير كبير في الكهرباء طوال عمر تشغيل المحول.

س3: ما هي فوائد البناء المغلق بالكامل؟

ج: إن الخزان المموج المغلق بالكامل يلغي الحاجة إلى نظام الحفظ والتنفس. يمنع الزيت العازل من ملامسة الهواء الجوي، ويتجنب الأكسدة وامتصاص الرطوبة. وهذا يقلل من متطلبات الصيانة ويطيل عمر الخدمة لكل من الزيت والمحول.

س 4: كيف يعمل هذا المحول في ظل ظروف الدائرة القصيرة؟

ج: تم تصميم محول الجهد العالي الخارجي المغمور بالزيت بقدرة 500 كيلو فولت أمبير بهيكل لف معزز ميكانيكيًا ونظام تثبيت قوي. لقد نجح في اجتياز اختبارات تأثير الدائرة القصيرة في مختبرات الاختبار المعترف بها على المستوى الوطني، مما يضمن الأداء الموثوق به والسلامة أثناء أعطال الشبكة.

س 5: ما هو الضمان ودعم ما بعد البيع المقدم؟

ج: نقدم ضمانًا لمدة 5 سنوات يغطي عيوب التصنيع في ظل الاستخدام العادي. يتم توفير الدعم الفني مدى الحياة وتوافر قطع الغيار. في حالة الفشل، نقوم بالرد خلال ساعة واحدة من الإخطار وإرسال الموظفين الفنيين خلال 24 ساعة محليًا. تم تصميم المحول لعمر خدمة لا يقل عن 30 عامًا.

لماذا تختار لوغاو باور؟

إصدار الشهادات وضمان الجودة

شهادة نظام إدارة الجودة ISO 9001:2008

علامة CE

اكتب تقارير الاختبار من المركز الوطني لمراقبة واختبار جودة المحولات

اختبار روتيني بنسبة 100% قبل التسليم: عدم فقدان الحمل، وفقدان الحمل، ومقاومة الدائرة القصيرة، والجهد الزائد المستحث، والتفريغ الجزئي، ونبض البرق، والمزيد

التعبئة والتغليف والتسليم

التعبئة والتغليف: صندوق خشبي أو عبوة ملفوفة مقاومة للطقس مناسبة للنقل البحري أو البري أو السكك الحديدية

حالة الشحن: مملوءة بالزيت، ومختومة، مصحوبة بتقارير اختبار المصنع، وأدلة التعليمات، ورسومات التثبيت

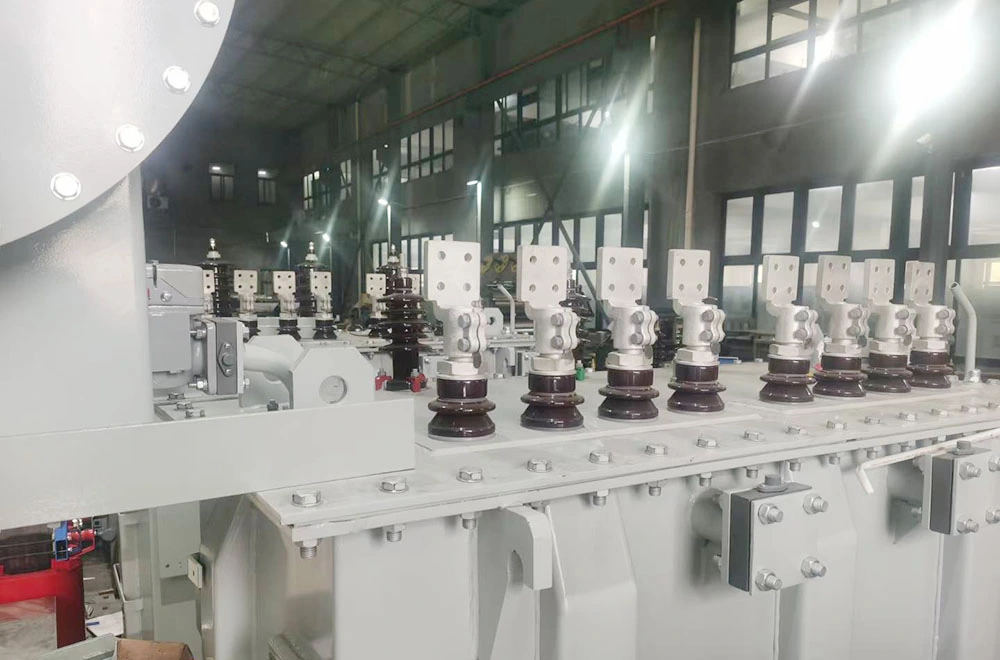

الملحقات القياسية: مقياس مستوى الزيت، وصمام تخفيف الضغط، ومقياس حرارة القرص، والبطانات، ومسامير التأريض، ومجموعة الأجهزة الكاملة

الالتزام بخدمة ما بعد البيع

ضمان لمدة 5 سنوات: إصلاح أو استبدال مجاني لمشكلات الجودة التي تنشأ في ظل الاستخدام العادي بعد التشغيل.

دعم الخدمة مدى الحياة: المساعدة الفنية وتوافر قطع الغيار طوال دورة حياة المنتج.

عمر التصميم 30 عامًا: مصنوع من مواد عالية الجودة لضمان الموثوقية على المدى الطويل.

الاستجابة لحالات الطوارئ: الاستجابة خلال ساعة واحدة من الإبلاغ عن الخطأ؛ خدمة منزلية في الموقع خلال 24 ساعة.
