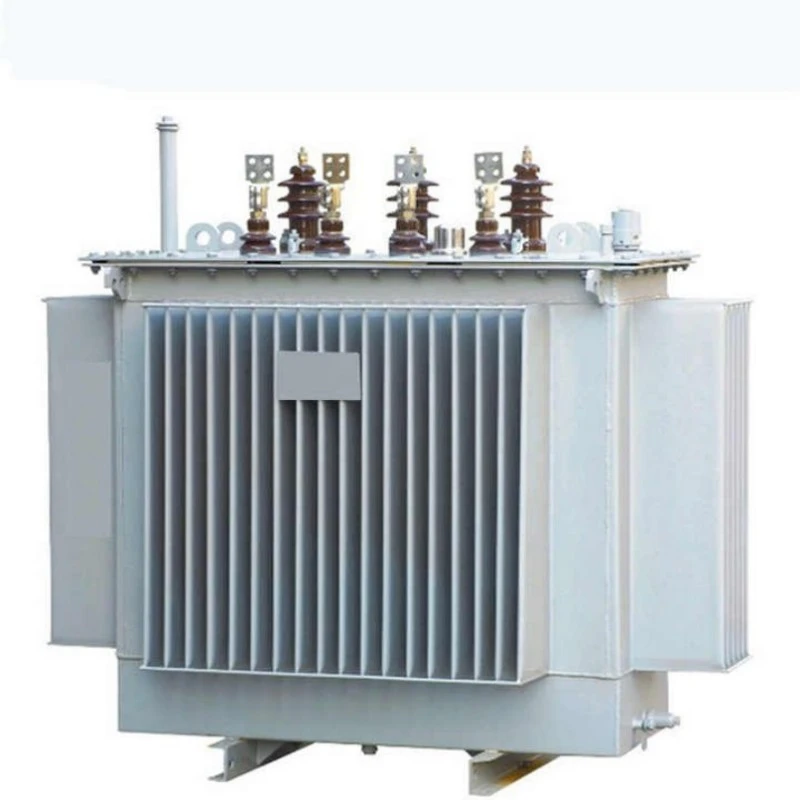

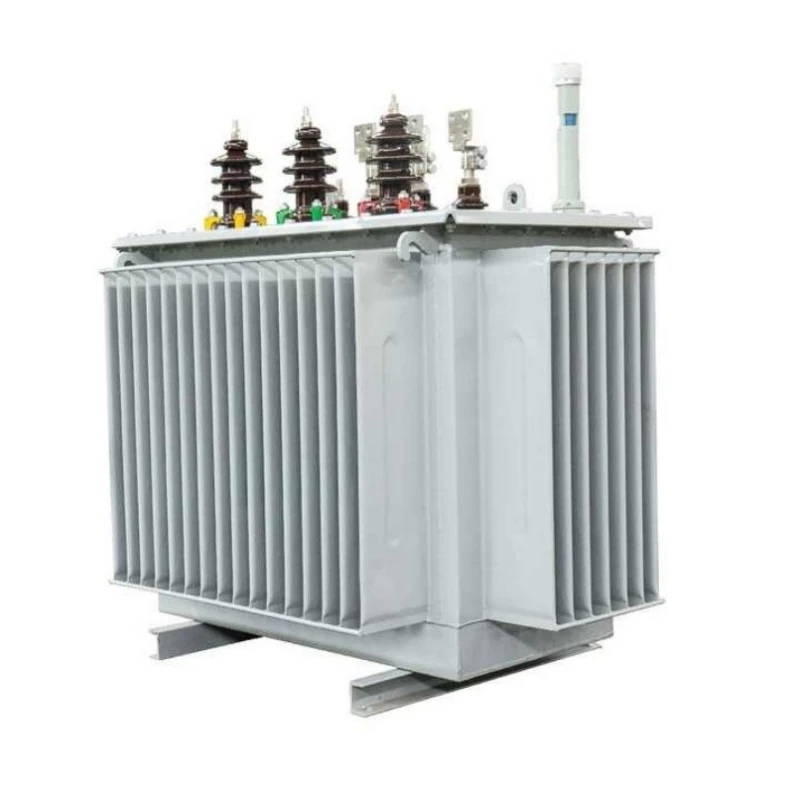

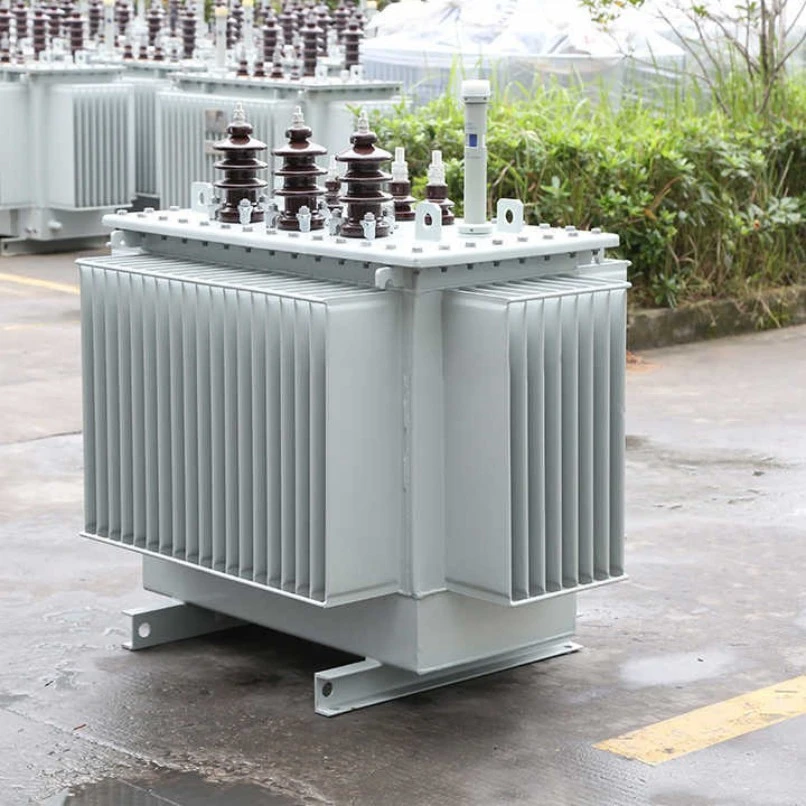

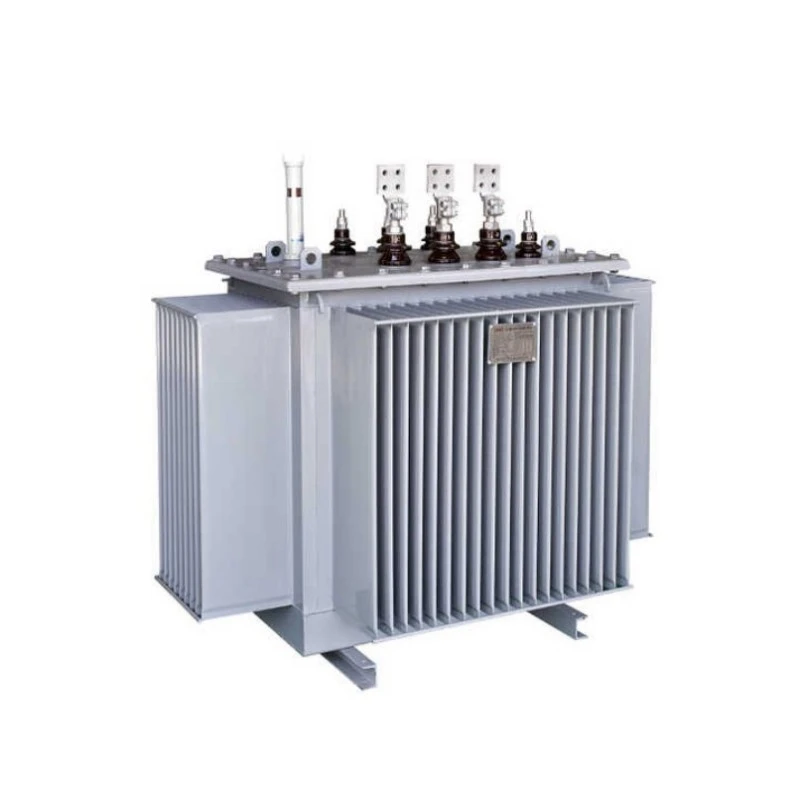

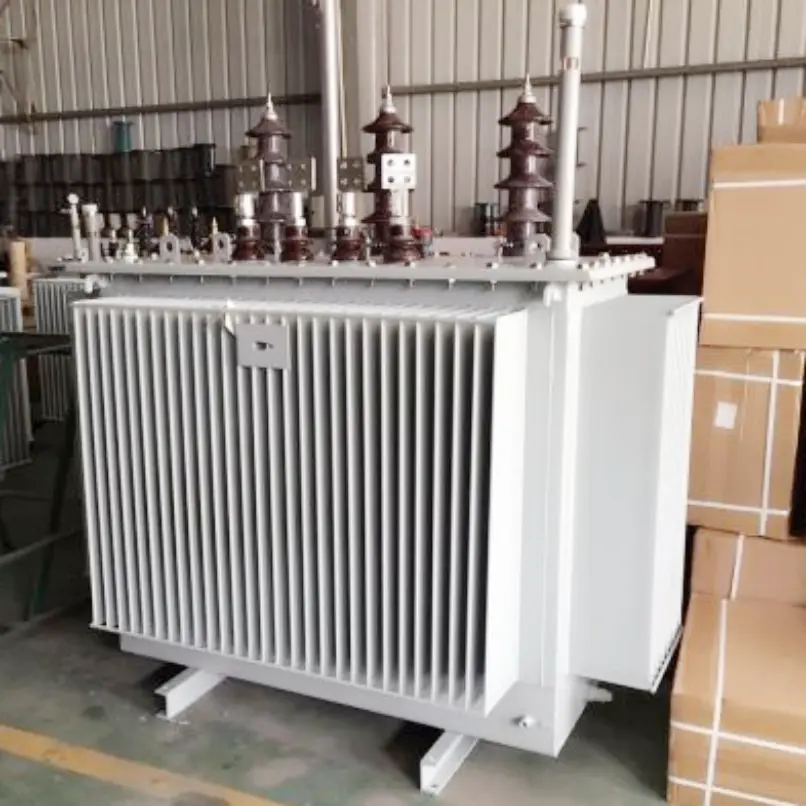

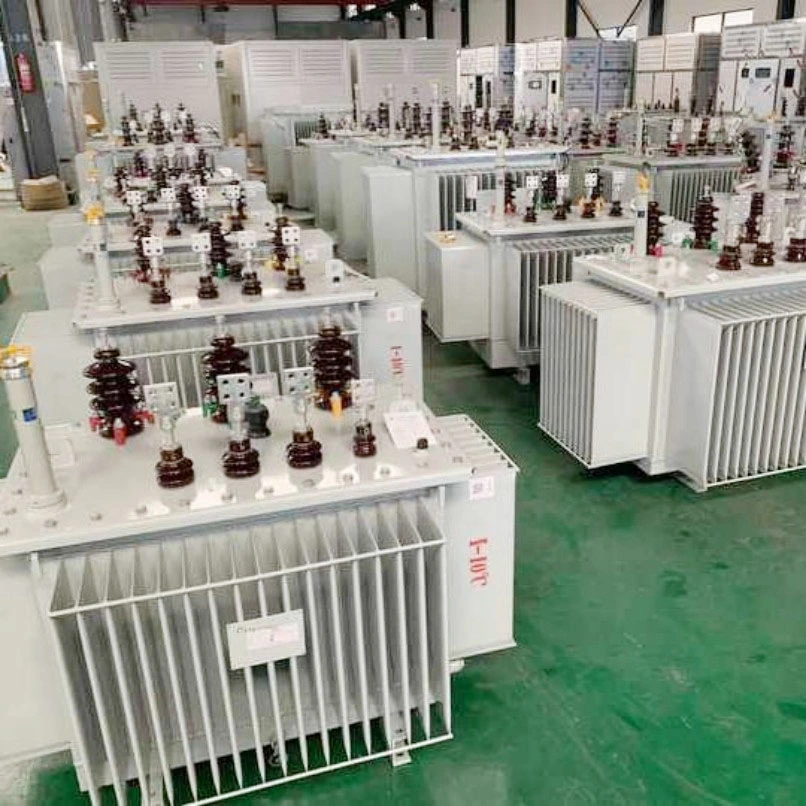

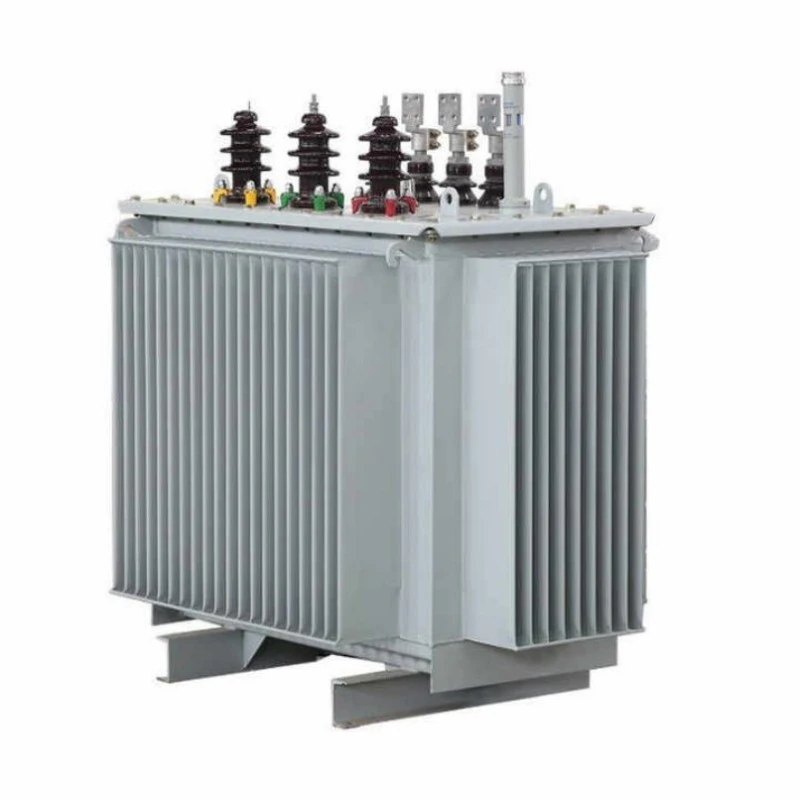

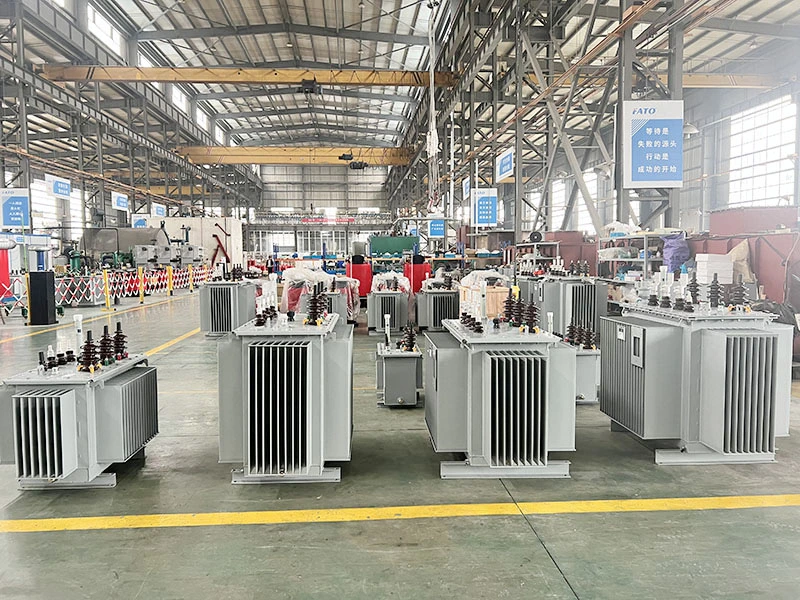

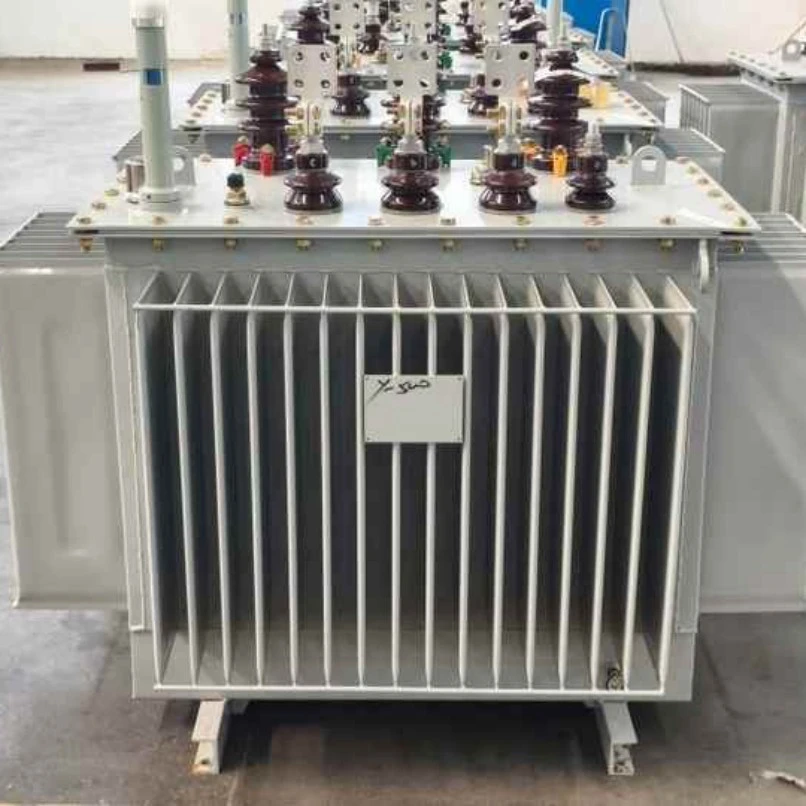

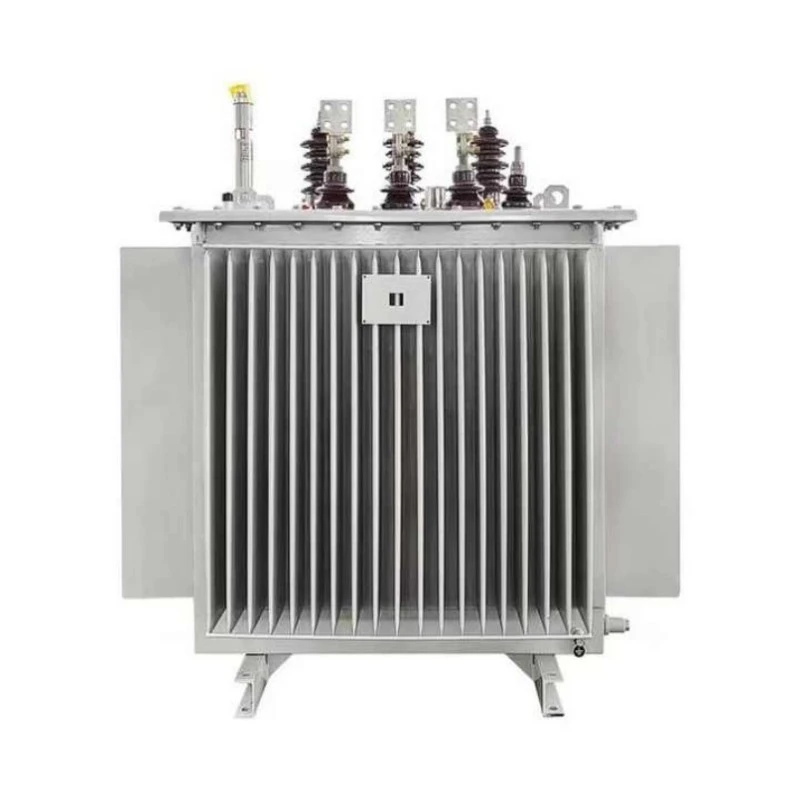

محول مغمور بالزيت الكهربائي للمحطة الفرعية S11

يعد المحول المغمور بالزيت الكهربائي المدمج S11 الخاص بشركتنا حلاً عالي الكفاءة وموفرًا للطاقة مصممًا خصيصًا لشبكات توزيع الطاقة الحديثة. شراء هذا المنتج يوفر لك وحدة متكاملة تجمع بين محول،المفاتيح الكهربائية ذات الجهد العالي، ومعدات التوزيع ذات الجهد المنخفض، مما يوفر بشكل كبير مساحة التركيب وتكاليف البناء.

يستخدم هذا المنتج نواة فولاذية من السيليكون منخفضة الفقد ولفائف نحاسية عالية التوصيل، مما يؤدي إلى انخفاض كبير في خسائر عدم التحميل مقارنة بالمعايير الوطنية، مما يؤدي إلى تخفيضات كبيرة في استهلاك الطاقة على مدار التشغيل طويل الأمد. يضمن نظام التبريد المغمور بالزيت تبديدًا ممتازًا للحرارة، مما يحافظ على التشغيل المستقر حتى في ظل درجات الحرارة العالية وظروف الحمل العالي. يسهل هيكلها المعياري المدمج النقل والتركيب ويعزز سلامة الصيانة في الموقع.

ميزة المنتج والتطبيق

سمات

1. يفي بمعايير ANSI.IEC.GB.SANS.Standards أو يتجاوزها

2. التعامل الآمن والتركيب والتشغيل.

3. مظهر جذاب وعصري

4. هيكل معقول

5. مختومة بالكامل

6. موثوقية أعلى للنظام

7. أمان وموثوقية عالية في التشغيل

8. قدرة عالية على التحميل الزائد والكفاءة

9. بناء قوي يتمتع بدائرة كهربائية قصيرة وقدرات تحمل حرارية ممتازة

10. المحولات أكثر كفاءة من خلال تقليل خسائر عدم التحميل وتقليل خسائر الحمل

يتميز المحول المغمور بالزيت الكهربائي للمحطة الفرعية المدمجة S11 بأربع مزايا أساسية:

كفاءة عالية وتوفير الطاقة:باستخدام فولاذ السيليكون منخفض الخسارة والبنية الأساسية المُحسّنة، يكون كل من فقدان الحمل وفقدان الحمل أقل بكثير من المنتجات التقليدية، بما يتماشى مع المبادئ التوجيهية الوطنية لتوفير الطاقة ويقلل بشكل كبير تكاليف التشغيل على المدى الطويل.

تبديد حرارة فائق وقدرة التحميل الزائد:كمحول مغمور بالزيت، فهو يستخدم زيتًا عازلًا عالي الأداء كوسيط تبريد وعزل، مما يوفر كفاءة عالية في تبديد الحرارة ويحافظ على التشغيل المستقر حتى في ظل درجات الحرارة العالية، أو الحمل الثقيل، أو الظروف القاسية، مما يؤدي إلى إطالة عمر خدمة المعدات بشكل فعال.

تصميم الهيكل المدمج :تم تصميم المحولات المغمورة بالزيت الكهربائي للمحطات الفرعية المدمجة S11 خصيصًا للمحطات الفرعية المدمجة، وتتميز بمساحة صغيرة وبنية مدمجة تسهل التركيب والصيانة بسهولة. إنها مناسبة بشكل خاص لمواقع توزيع الطاقة الداخلية أو الخارجية حيث تكون المساحة مرتفعة.

الموثوقية العالية والسلامة:يمنع الهيكل المغلق بالكامل بشكل فعال أكسدة الزيت ودخول الرطوبة، مما يوفر أداء عزل ممتاز وقدرة على تحمل الدائرة القصيرة، مما يضمن التشغيل الآمن والمستقر على المدى الطويل في ظل ظروف الشبكة المعقدة.

طلب

ظروف الخدمة العادية للمحولات

1. الارتفاع فوق مستوى سطح البحر أقل من 1000 متر؛

2. درجة الحرارة المحيطة.

3. أعلى درجة حرارة للهواء +40 درجة مئوية؛

4. أعلى متوسط ​​يومي لدرجة حرارة الهواء +30 درجة مئوية؛

5. أعلى متوسط ​​سنوي لدرجة حرارة الهواء +20 درجة مئوية؛

6. أدنى درجة حرارة للهواء الخارجي -25 درجة مئوية؛

سيناريوهات التطبيق الرئيسية

شبكات توزيع الطاقة الحضرية:مناسبة للمحطات الفرعية المدمجة في المناطق السكنية والمناطق التجارية والمجمعات الصناعية، لتلبية الطلب على الطاقة عالية الكثافة.

مشاريع الطاقة الجديدة:تُستخدم المحولات المغمورة بالزيت الكهربائي للمحطات الفرعية المدمجة S11 على نطاق واسع في مراحل التعزيز أو التوزيع لأنظمة توليد الطاقة الكهروضوئية وطاقة الرياح، وهي قادرة على تحمل البيئات الخارجية القاسية.

إنشاء البنية التحتية:مناسب للمواقع ذات متطلبات موثوقية عالية لإمدادات الطاقة، مثل المطارات ومترو الأنفاق والمستشفيات ومراكز البيانات.

إمدادات الطاقة المؤقتة والطارئة:هيكل مدمج، سهل النقل، مناسب للمحطات الفرعية المؤقتة أو سيناريوهات الإصلاح في حالات الطوارئ.

معلمة المنتج (المواصفات)

مقارنة المحولات S11 VS S13

يعتمد اختيار محول التوزيع المناسب على أهداف كفاءة الطاقة لمشروعك، والميزانية، وتكاليف التشغيل على المدى الطويل. يتم استخدام كل من المحولات المغمورة بالزيت S11 وS13 على نطاق واسع في أنظمة توزيع الطاقة، ولكنها مصممة لأولويات أداء مختلفة.

تفاصيل الإنتاج

المواد الأساسية والعملية

تم إنشاء قلب المحولات المغمورة بالزيت الكهربائي للمحطة الفرعية S11 باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية. يتم قص التصفيح الأساسي بدقة وتكديسه تلقائيًا لضمان وصلات محكمة ومسارات مغناطيسية موحدة، مما يقلل بشكل أساسي من فقدان التيار وعدم التحميل.

هيكل متعرج

تستخدم كل من اللفات ذات الجهد العالي والجهد المنخفض موصلات نحاسية خالية من الأكسجين من أجل التوصيل الكهربائي العالي وفقدان المقاومة المنخفض. علاوة على ذلك، تعتمد اللفات ذات الجهد المنخفض تكوين لف الرقائق مع عزل موحد بين الطبقات، مما يعزز بشكل كبير قدرة تحمل الدائرة القصيرة.

نظام العزل

يتم استخدام زيت عازل معدني عالي الجودة أو اختياريًا، سائل عازل ذو نقطة اشتعال عالية وصديق للبيئة، لتوفير قوة عازلة ممتازة واستقرار كيميائي. يخضع نظام عزل الورق الزيتي لعمليات تجفيف وتعبئة الزيت الصارمة لضمان عدم بقاء فقاعات هواء متبقية، وتحقيق جهد بدء التفريغ الجزئي أعلى بكثير من المتطلبات القياسية، وبالتالي ضمان الموثوقية التشغيلية على المدى الطويل.

تفاصيل التصميم الهيكلي

هيكل الخزان والختم

يشتمل الخزان على لوحة مموجة أو تصميم مشعاع مدمج من النوع الزعنفي، مما يلبي متطلبات التبريد مع توفير مرونة مرنة لاستيعاب تقلبات حجم الزيت تلقائيًا. تم تجهيز الهيكل المغلق بالكامل بصمام تخفيف الضغط ومؤشر مستوى الزيت، مما يمنع الاتصال بين الزيت والهواء المحيط، وبالتالي تجنب الأكسدة وامتصاص الرطوبة، وإطالة فترات استبدال الزيت.

تصميم متكامل مدمج

تم تحسين المحولات المغمورة بالزيت الكهربائي للمحطات الفرعية المدمجة S11 لتطبيقات المحطات الفرعية المدمجة، مما يتيح التكامل المثبت مسبقًا مع المفاتيح الكهربائية ذات الجهد العالي ولوحات التوزيع ذات الجهد المنخفض. يتم حساب الأبعاد الخارجية بدقة لتقليل البصمة مع تلبية متطلبات الخلوص الكهربائي ومسافة العزل. تم توحيد عروات الرفع وفتحات تثبيت القاعدة وطرق دخول الكابلات لتسهيل التثبيت والاتصال السريع في الموقع.

تكوين الحماية والتحكم

مراقبة درجة الحرارة والحماية

يتم توفير مقياس درجة حرارة الزيت ومؤشر درجة حرارة التعبئة بشكل قياسي، مما يتيح مراقبة درجة الحرارة في الوقت الفعلي ويوفر إنذارًا قابلاً للتكوين واتصالات الرحلة. بالنسبة للمحولات ذات السعة العالية، يسمح نظام قياس درجة حرارة الألياف الضوئية الاختياري بمراقبة دقيقة لدرجات حرارة النقاط الساخنة المتعرجة، مما يوفر دعم البيانات لإدارة الحمل الديناميكي.

حماية الضغط ومستوى الزيت

يتم تركيب صمام تخفيف الضغط لتحرير الضغط تلقائيًا في حالة وجود ضغط داخلي غير طبيعي في الخزان، مما يمنع التشوه أو التمزق. يتميز مقياس مستوى الزيت بوظيفة إنذار انخفاض مستوى الزيت، مما يتيح التدخل في الصيانة في الوقت المناسب أو اكتشاف التسرب.

ضمان الجودة والاختبار

يخضع كل محول لاختبارات نوع شاملة واختبارات روتينية قبل التسليم، بما في ذلك اختبارات فقدان الحمل وفقدان الحمل، واختبارات مقاومة الدائرة القصيرة، واختبارات تحمل الجهد الزائد المستحث، واختبارات التفريغ الجزئي، واختبارات نبض البرق. تتجاوز جميع مؤشرات الأداء الرئيسية متطلبات كل من المعايير الوطنية ومواصفات اللجنة الكهروتقنية الدولية (IEC)، مما يضمن التشغيل المستقر على المدى الطويل في ظل الظروف الميدانية المعقدة.

لماذا تختار لوغاو باور؟

بفضل قدرات التصنيع المتقدمة ونظام إدارة الجودة الصارم، توفر Lugao Power حلولًا موثوقة لمعدات توزيع الطاقة للعملاء في جميع أنحاء العالم.

الشركة المصنعة المتخصصة— يتمتع لوغاو بأكثر من 10 سنوات من الخبرة في قطاع معدات نقل وتوزيع الطاقة، وهو متخصص في تصميم وتصنيع المحولات المغمورة بالزيت،المحولات من النوع الجافوالمحطات الفرعية الجاهزة، والمفاتيح الكهربائية ذات الجهد المتوسط ​​والعالي.

رقابة صارمة على الجودة- يخضع كل محول مغمور بالزيت من سلسلة S11 لاختبارات روتينية شاملة قبل مغادرة المصنع، بما في ذلك اختبارات عدم التحميل وفقدان الحمل، واختبارات مقاومة العزل، وقياسات مقاومة اللف، واختبارات تحمل الجهد الكهربائي العازل، وعمليات فحص قبول المصنع، لضمان الموثوقية أثناء التشغيل في الموقع.

حلول هندسية مخصصة— نحن نقدم خدمات التخصيص لمعدلات الجهد والسعة ومجموعات الاتصال وطرق التبريد وتصميمات العلبة وتكوينات التثبيت لتلبية احتياجات مختلف القطاعات، بما في ذلك المرافق والصناعة والطاقة المتجددة ومشاريع البنية التحتية.

تصميم موفر للطاقة— يتم تصنيع محولاتنا باستخدام صفائح فولاذية من السيليكون عالية الجودة ومدرفلة على البارد ولفائف نحاسية عالية الموصلية، وهي مصممة لتقليل استهلاك الطاقة، وتحسين الكفاءة التشغيلية، وخفض التكلفة الإجمالية للملكية على مدار دورة الحياة بأكملها.

الامتثال للمعايير الدولية—— يتم تصنيع منتجاتنا وفقًا لنظام إدارة الجودة المعتمد من ISO وتتوافق مع معايير IEC وGB والمعايير الدولية الأخرى ذات الصلة. تتوفر تقارير اختبار النوع والوثائق الفنية عند الطلب.

إمدادات عالمية موثوقة—— بدعم من فريق هندسي وتصدير ذي خبرة، توفر Lugao للعملاء العالميين الاستشارات الفنية وعروض الأسعار السريعة وخدمات OEM/ODM المرنة والتعبئة الآمنة ودعم ما بعد البيع سريع الاستجابة.

خدمة ما بعد البيع للمنتج

1. بعد تركيب المحول وتشغيله في الموقع، يتم ضمان عدم التسرب، كما يتم ضمان عدم تقشر أو بهتان الطلاء. يتم توفير ضمان لمدة 5 سنوات؛ سيتم تغطية أي مشاكل في الجودة تحدث في ظل الاستخدام العادي خلال فترة الضمان.

2. تتم تغطية جميع المحولات المغمورة بالزيت الكهربائي للمحطات الفرعية S11 بالخدمة مدى الحياة، مما يضمن اكتمال ملحقات المنتج.

3. مدة الخدمة لا تقل عن 30 سنة.

4. في حالة تعطل المعدات، سوف يستجيب المورد خلال ساعة واحدة من تلقي الإخطار من المشتري، ويرسل طاقمًا فنيًا إلى الموقع خلال 24 ساعة محليًا.

التزام الخدمة

1. يتم تصنيع المحول المغمور بالزيت الكهربائي للمحطة الفرعية S11 وفقًا صارمًا لمتطلبات نظام إدارة الجودة ISO 9001-2008، مما يضمن أن المنتج يلبي معايير الجودة بنسبة 100٪ قبل مغادرة المصنع.

2. تقدم شركتنا خدمة ما قبل البيع، والمبيعات، وما بعد البيع الشاملة لضمان رضا العملاء.

2. تقدم شركتنا ضمانًا لمدة 60 شهرًا. في حالة وجود أي مشاكل تتعلق بالجودة، سنقوم بإصلاح المنتج أو استبداله مجانًا، مما يضمن رضا العملاء بنسبة 100%.

يجب أن يتوافق تصميم واختبار المحولات مع المعايير التالية:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《محولات الطاقة》

GB/T6451-2015 《المواصفات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت》

JB/T3837-2010 《طريقة تجميع تسميات النوع لمنتجات المحولات》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB10237-88 《مستويات العزل واختبارات العزل الكهربائي لمحولات الطاقة - خلوصات الهواء العازلة الخارجية》

GB7595-87 《معيار الجودة لزيت المحولات في الخدمة》

GB7328-87 《قياس مستوى الصوت للمحولات》

GB7534-87 《قياس التفريغ الجزئي》

GB/T15164-94 《دليل التحميل لمحولات الطاقة المغمورة بالزيت》

DL/T586-95 《الدليل الفني للإشراف على التصنيع لمستخدمي معدات الطاقة》

GB/T311.1-3.11-97 《تنسيق العزل وتقنيات اختبار الجهد العالي لمعدات نقل وتحويل الجهد العالي》

GB2536-1990 《زيت المحولات》

JB/T56011-92 《تصنيف جودة المنتج لمحولات الطاقة المغمورة بالزيت》

ZBK41005-89 《مستوى الصوت لمحولات 6-220KV》
