مجموعة المفاتيح الكهربائية عالية الجهد المميزة من الشركة المصنعة الاحترافية
عندما تفشل مرحلات الحماية في إزالة خطأ خلال النافذة الحرجة التي تبلغ 0.1 ثانية، يمكن أن يؤدي وميض القوس الناتج إلى تبخير قضبان التوصيل وإحداث انقطاعات كارثية في المحطات الفرعية - ولكن كيف يمكنك تحديد معدات التبديل التي تضمن انقطاع الخطأ السريع والتحمل الميكانيكي طويل المدى في ظل ضغوط الدائرة القصيرة المتكررة؟ شركة لوغاو للطاقة المحدودة تعالج هذه المشكلة من خلال حلول مجموعة المفاتيح الكهربائية ذات الجهد العالي، والتي تم تصميمها كأنظمة مغلقة بالمعدن، تم اختبارها بدقة وتتميز بقواطع دوائر مفرغة أو SF6 مع معدلات انقطاع تصل إلى 40 كيلو أمبير، مما يوفر للمرافق والمنشآت الصناعية الثقيلة حماية وتحكمًا موثوقين لشبكات التوزيع الأولية حيث تكون تيارات الأعطال شديدة واستمرارية الإمداد أمرًا بالغ الأهمية.
تواجه تيارات خطأ عالية؟ فيما يلي كيفية تحديد ما إذا كانت مجموعة المفاتيح الكهربائية ذات الجهد العالي هي خيارك الوحيد
عند تقييم موردي المفاتيح الكهربائية المؤهلين لشبكات التوزيع الأولية، تتساءل فرق المشتريات الهندسية بشكل متكرر: عند أي مستوى خطأ الحالي تصبح حماية وحدة RMU غير كافية، مما يفرض مواصفاتالمفاتيح الكهربائية ذات الجهد العاليمع قواطع دوائر الطاقة الكاملة؟ تعتمد الإجابة على حجم تيار الخلل ومتطلبات تنسيق الحماية وأهمية الدائرة.
تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد العالي خصيصًا لشبكات التوزيع الأولية حيث تكون تيارات الأعطال شديدة ويجب على نظام الحماية مقاطعة تيارات الدائرة القصيرة دون الاعتماد على الصمامات الاحتياطية. على عكس وحدات RMU التي تجمع بين مفاتيح التحميل والصمامات للحماية الاقتصادية من الأخطاء، تشتمل مجموعة المفاتيح الكهربائية ذات الجهد العالي على قواطع دائرة طاقة قادرة على مقاطعة تيارات الدائرة القصيرة الكاملة حتى 40 كيلو أمبير أو أعلى. يعد هذا التكوين ضروريًا لمحطات المرافق الفرعية والمنشآت الصناعية الثقيلة ومنشآت الطاقة المتجددة حيث تتجاوز مستويات الخطأ قدرة المعدات المحمية بالصمامات.
تتميز مجموعة المفاتيح الكهربائية ذات الجهد العالي من Lugao إما بتكوينات قواطع دوائر قابلة للسحب أو ثابتة، مما يوفر المرونة للصيانة والتشغيل. يضمن البناء المغلق بالمعدن مع مقصورات قضبان التوصيل المنفصلة احتواء الأخطاء، مما يمنع انتشار القوس الداخلي إلى الأقسام المجاورة. يوفر التصميم القوي، الذي تم التحقق من صحته من خلال اختبارات النوع الصارمة، عقودًا من الخدمة الموثوقة في البيئات كثيرة المتطلبات.
كيف يمكن لـ Lugao التحقق من صحة مقاومة القوس وقصر الدائرة الكهربية لمقاومة القدرة؟
يجب أن تتحمل المفاتيح الكهربائية ذات الجهد العالي القوى الكهرومغناطيسية الهائلة وطاقة فلاش القوس المتولدة أثناء ظروف الأعطال الشديدة. تم تصميم أنظمة Lugao Switchgear ذات الجهد العالي بأساسات عازلة عالية تم التحقق من صحتها من خلال اختبارات صارمة: يتحمل تردد الطاقة عند 42 كيلو فولت لمدة دقيقة واحدة ويصمد نبض البرق عند 75 كيلو فولت، مما يفي بمعايير IEC 62271-200 أو يتجاوزها. يتم التحقق من صحة تقييمات مقاومة الدائرة القصيرة من خلال اختبار الطاقة الكاملة، مع أمثلة تشمل 20 كيلو أمبير إلى 40 كيلو أمبير RMS على الجانب عالي الجهد.
تعتبر مقاومة القوس ميزة أمان مهمة. تخضع مجموعة المفاتيح الكهربائية الخاصة بنا لاختبار خطأ القوس الداخلي (تصنيف IAC) للتأكد من أن العلبة يمكن أن تحتوي على طاقة القوس وتنفيسها بأمان، مما يحمي الأفراد والمعدات المجاورة. تؤكد عمليات الفحص بعد الاختبار سلامة وصلة القضيب وعدم حدوث أي تشوه هيكلي، مما يضمن لمهندسي المشروع استقرار النظام في ظل ظروف الأعطال الأكثر تطلبًا.
ما هي وسائل الحماية الهيكلية والتكيفات البيئية المتكاملة؟
نظرًا لتعرضها للطقس والغبار وأحداث القوس الكهربائي المحتملة، فإن حاوية المفاتيح الكهربائية هي أول وسيلة دفاع ضد التدهور البيئي وعواقب الحوادث. تحقق مجموعة المفاتيح الكهربائية عالية الجهد من Lugao تصنيفات حماية IP4X للوحدات الداخلية وتقييمات أعلى للتركيبات الخارجية، مما يوفر مقاومة فعالة ضد دخول الجسيمات الصلبة ورذاذ الماء. مصنوع من الفولاذ المقاوم للتآكل مع معالجات سطحية مضادة للتآكل (سمك ≥2 مم للمكونات الحيوية)، ويتحمل الغلاف درجات الحرارة المحيطة الشديدة والرطوبة العالية والأجواء الساحلية المسببة للتآكل.
توفر مقصورات قضيب التوصيل وقاطع الدائرة المنفصلة أمانًا معززًا من خلال الفصل المادي للأجزاء الحية. يتم إغلاق كل حجرة وظيفية بشكل مستقل بحواجز مقاومة للحريق، مما يمنع انتشار الأخطاء بين الأقسام واحتواء الحوادث المحتملة داخل الحجرة الأصلية. ويضمن تصميم التقسيم هذا ألا يؤثر أي خطأ في أحد الأقسام على سلامة الأقسام المجاورة، مما يحافظ على استقرار النظام ويقلل الضرر.
ما هي فئات الجهد وخيارات التكوين التي يمكن لشركة Lugao توفيرها؟

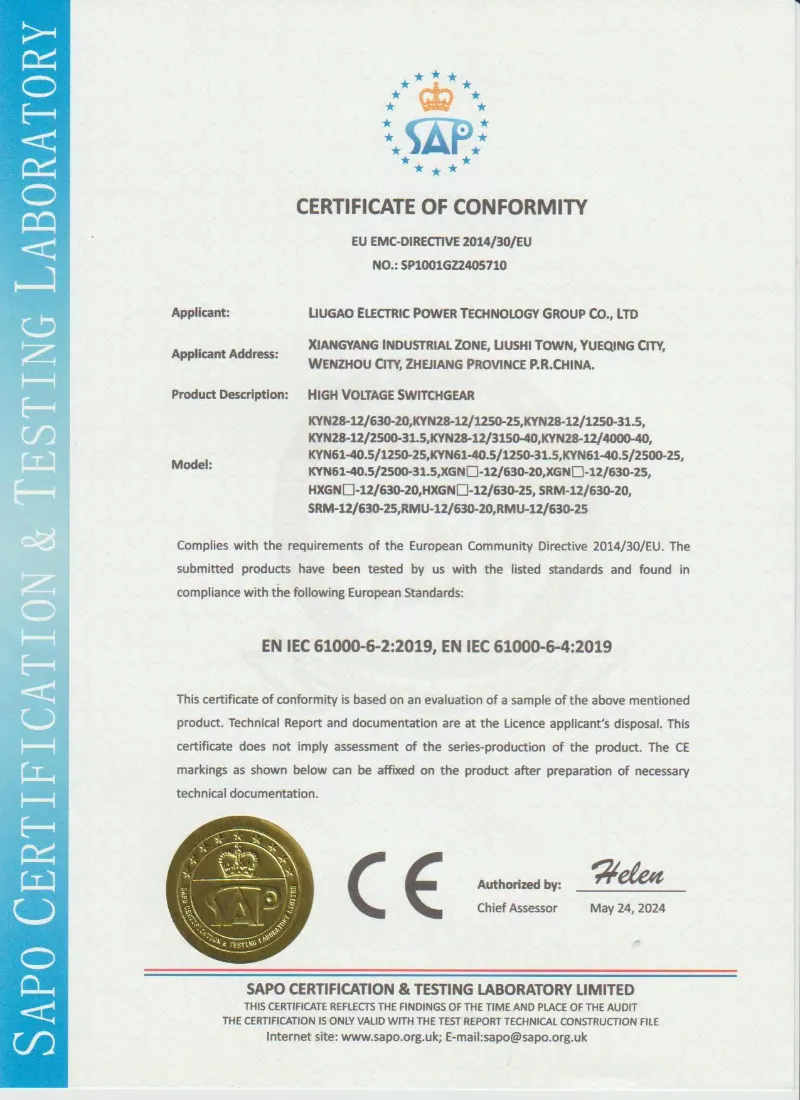

تقوم ورشة الإنتاج الحاصلة على شهادة ISO9001 وSGS في Lugao، والمجهزة بخطوط تجميع احترافية وفتحات اختبار كاملة الطاقة، بتصنيع مجموعة المفاتيح الكهربائية ذات الجهد العالي بما يتوافق تمامًا مع المعايير الدولية IEC وGB وCE وCCC، مما يدعم النشر المباشر للتوصيل والتشغيل دون تعديلات مكلفة للموقع.
فئات الجهد ونطاقات السعة
فئة الجهد
سيناريو التطبيق
خيارات التكوين
مجموعة المفاتيح الكهربائية ذات الجهد العالي 40.5 كيلو فولت / 33 كيلو فولت
محطات المرافق الفرعية، وأنظمة تجميع مزارع الرياح، والمناطق الصناعية الثقيلة التي تتطلب مقاومة قوية للدوائر القصيرة ومستويات تفريغ جزئي منخفضة
KYN61-40.5 تكوينات معزولة بالهواء أو GIS مع قواطع دوائر مفرغة أو SF6
مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 24 كيلو فولت / 13.8 كيلو فولت
المباني الحضرية الشاهقة، والمجتمعات السكنية، والبنية التحتية البلدية، وتطبيقات أتمتة شبكة الدولة
مجهزة بوحدات ذكية تتيح التحكم عن بعد والاستشعار والحماية
تصميمات ثابتة أو قابلة للرسم مع خيارات قواطع دوائر مفرغة
خيارات المفاتيح والمكونات
تقدم Lugao تكوينات داخلية مرنة لتتناسب مع متطلبات المشروع المحددة:
· نوع قاطع الدائرة:قاطع دائرة مفرغ (VCB) لتطبيقات الجهد المتوسط، مما يوفر تبريدًا فائقًا للقوس وعمر خدمة أطول. تتوفر قواطع الدائرة SF6 لتطبيقات الجهد العالي التي تتطلب قدرة قوية على المقاطعة.
· أنواع خزائن المفاتيح الكهربائية:تكوينات KYN28A أو KYN61 أو GIS مع تصميمات ثابتة أو قابلة للرسم، أو شبكة حلقية داعمة، أو أوضاع طرفية، أو إمداد طاقة مزدوج.
· الحماية والتحكم:مرحلات حماية متكاملة مع واجهات اتصال للمراقبة والتحكم عن بعد، بما في ذلك وظائف الحماية من التيار الزائد والخطأ الأرضي والاتجاهي والتفاضلي.
كيف تختار التكوين المثالي لمجموعة المفاتيح الكهربائية ذات الجهد العالي لمحطة فرعية أساسية لديك؟
بالنسبة لمحطات المرافق الفرعية والمنشآت الصناعية الثقيلة حيث تكون تيارات الأعطال شديدة وتكون موثوقية الدائرة أمرًا بالغ الأهمية، فإن المفاتيح الكهربائية ذات الجهد العالي مع حماية قاطع الدائرة أمر ضروري. توفر Lugao خيارات تكوين مخصصة، بما في ذلك تقييمات الكسارات المختلفة، وترتيبات قضبان التوصيل، وخطط الحماية، لتتناسب مع متطلبات المشروع المحددة. يضمن البناء القوي والاختبار الشامل عقودًا من الخدمة الموثوقة في البيئات الصعبة.
شاهد خط الإنتاج الخاص بنافيديو
تجربة التميز في تصنيع المفاتيح الكهربائية ذات الجهد العالي من Lugao بشكل مباشر:
تم تصميم مجموعة المفاتيح الكهربائية المعزولة بالهواء ذات الجهد العالي من LUGAO KYN لأنظمة توزيع الطاقة الداخلية ذات الجهد المتوسط من 3.6 كيلو فولت إلى 40.5 كيلو فولت. إنها تستخدم هيكلًا مجزأًا مكسوًا بالمعدن، وعربة يدوية لقاطع الدائرة الفراغية قابل للسحب، وأقفال ميكانيكية، ومفتاح تأريض، وعزل هواء بدون غاز SF6. يمكن تكوين مجموعة المفاتيح الكهربائية للمغذيات الواردة والمغذيات الصادرة ولوحات قارنات التوصيل ولوحات القياس وخطط الحماية وفقًا لمتطلبات المشروع.
تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد العالي الثابتة من نوع Lugao Handcart لأنظمة توزيع الطاقة الداخلية من 3 كيلو فولت إلى 40.5 كيلو فولت. إنها تستخدم هيكل حجرة مغلق بالمعدن، وعربة يدوية لقاطع الدائرة الفراغية قابل للسحب، وأقفال ميكانيكية وكهربائية، ومحولات التيار والجهد، ومرحلات الحماية، ومفتاح التأريض. يمكن تكوين مجموعة المفاتيح الكهربائية للمغذيات الواردة والمغذيات الصادرة وحماية المحولات والتحكم في المحركات وبنوك المكثفات ومشاريع توزيع المحطات الفرعية وفقًا للمتطلبات الفنية المؤكدة.
تقدم لك شركة Lugao Power Co., Ltd. الجيل التالي من حلول توزيع الطاقة. باعتبارنا شركة مصنعة رائدة، فإننا نوفر مجموعة المفاتيح الكهربائية المغلقة ذات الجهد العالي الثابتة ذات التيار المتردد المعدنية المصممة لتحقيق أداء موثوق به في أنظمة التوزيع الثانوية بجهد 3.6-12 كيلو فولت. تعطي مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات التيار المتردد ذات الجهد العالي الأولوية للسلامة التشغيلية، والهندسة المعمارية الموفرة للمساحة، والمتانة على المدى الطويل. بفضل التحمل الميكانيكي العالي والشهادات الدولية، يضمن حلنا استقبال الطاقة وتوزيعها بسلاسة للتطبيقات الصناعية وتطبيقات المرافق مع تقليل تكاليف الصيانة بشكل كبير.
تدعوك شركة Lugao Power Co., Ltd. لاستكشاف مجموعة المفاتيح الكهربائية عالية الجهد من النوع الثابت من النوع XGN الخاصة بنا - وهي حل مدمج ومغلق بالكامل وموثوق للغاية لشبكات توزيع الطاقة من 6 كيلو فولت إلى 35 كيلو فولت. تم تصميمه للتطبيقات الداخلية، ويتميز بتكوين قاطع دائرة مثبت، واتصالات فصل مرئية، وأداء قوي ضد التكثيف. قم بترقية سلامة التوزيع والكفاءة التشغيلية لديك اليوم عن طريق اختيار مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN والتي تلبي أصعب متطلبات شبكتك.
تدعوكم شركة Lugao Power Co., Ltd. لشراء مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب من النوع القابل للسحب للمحطة الفرعية KYN بقدرة 35 كيلو فولت - وهي عبارة عن حل عالي التحمل ومقاوم للقوس ومغطى بالمعدن للتوزيع الأولي بقدرة 35 كيلو فولت. بفضل البناء المدرع بالكامل، وعربات الكسارة الحقيقية القابلة للسحب، والتشابك الخماسي للوقاية، فإنه يضمن السلامة التشغيلية، ويقلل من مخاطر وميض القوس، ويتيح استبدال الكسارة بسرعة. قم بترقية محطتك الفرعية بقدرة 35 كيلو فولت باستخدام التبديل الآمن من الأعطال اليوم.
تدعوك شركة Lugao Power Co., Ltd. إلى الحصول على مجموعة المفاتيح الكهربائية ذات الجهد العالي المتشابكة ذات الجهد العالي من النوع KYN Center --- مجموعة مفاتيح كهربائية داخلية مدمجة ومغطاة بالمعدن مصممة لتوزيع الطاقة من 3.6 إلى 12 كيلو فولت. بفضل التشابك الكامل الخماسي الوقاية، والتصميم المقاوم للقوس، والعمر الميكانيكي لمدة 30 عامًا، فإنه يزيل الأخطاء التشغيلية، ويعزز سلامة الموظفين، ويقلل من وقت التوقف غير المخطط له. قم بترقية محطتك الفرعية اليوم من خلال التحويل الذكي والآمن من الأعطال.
Lugao هو مصنع ومورد محترف مفاتيح الجهد العالي في الصين. من خلال الحلول التقنية المخصصة، ودعم OEM/ODM، واختبار المصنع، والمساعدة الهندسية، تساعد Lugao Power العملاء على بناء أنظمة توزيع طاقة موثوقة وفعالة للمشاريع في جميع أنحاء العالم.
