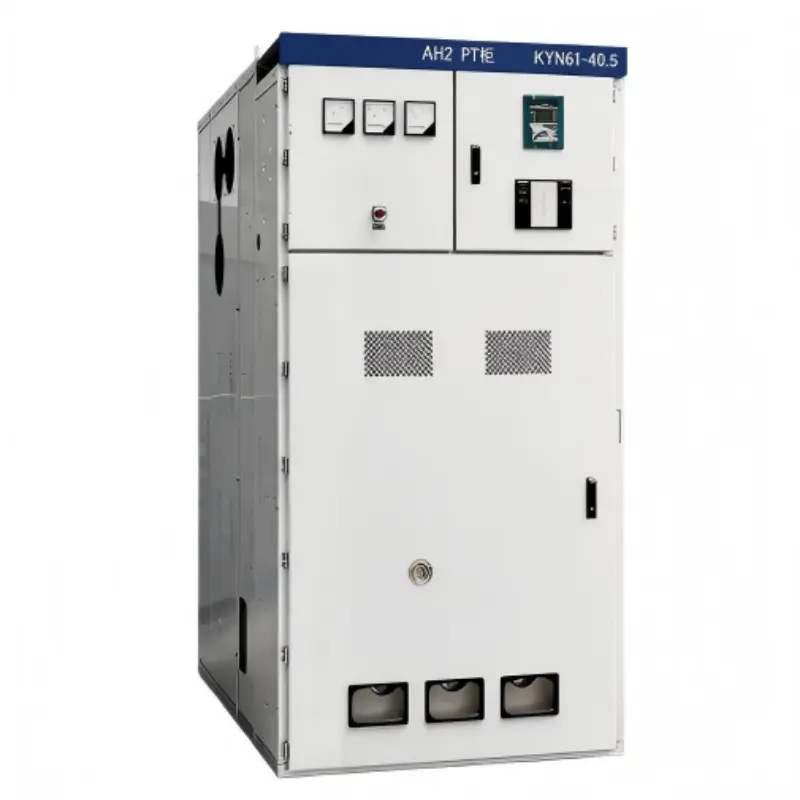

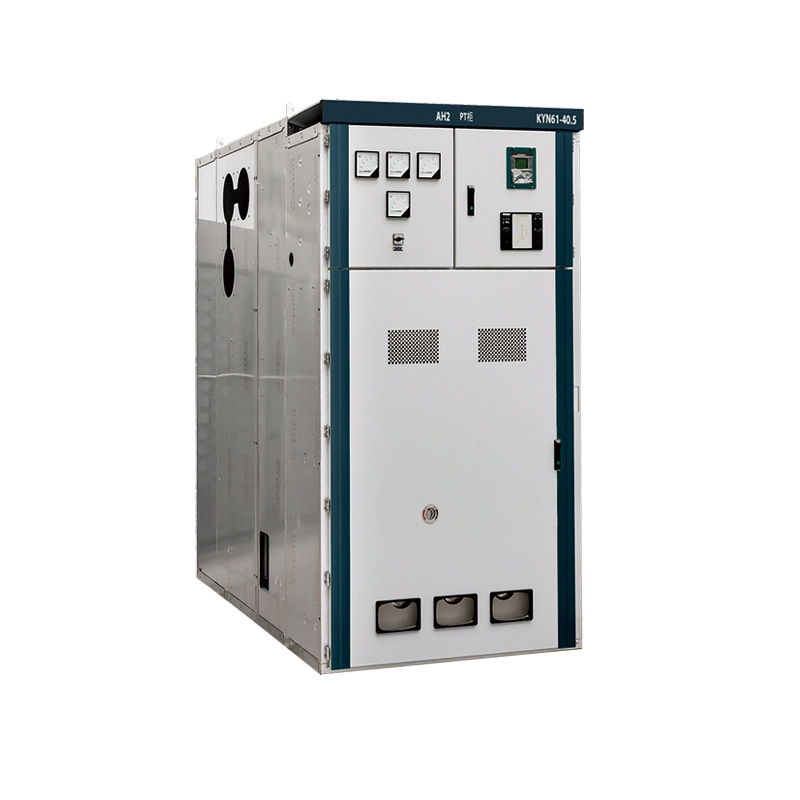

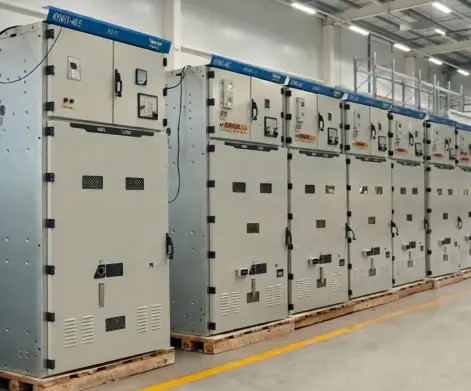

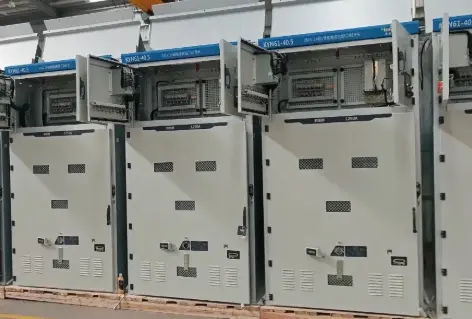

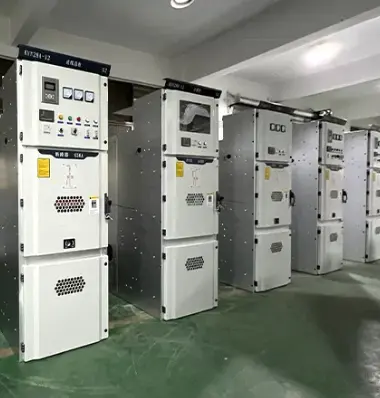

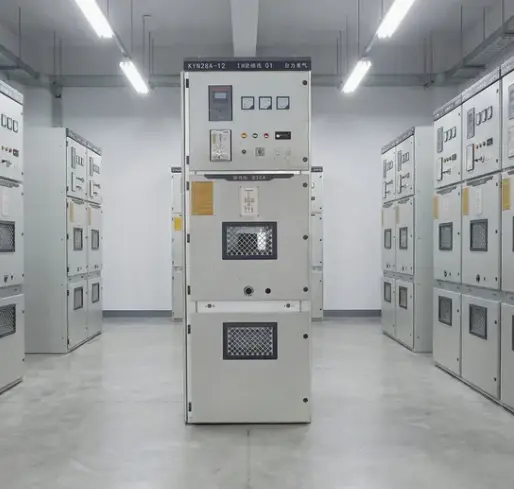

مجموعة المفاتيح الكهربائية ذات الجهد العالي المعزولة بالهواء من KYN

ما هي مجموعة المفاتيح الكهربائية ذات الجهد العالي المعزولة بالهواء KYN؟

إن Switchgear عبارة عن مجموعة مفاتيح كهربائية داخلية ذات جهد متوسط ​​مكسوة بالمعدن ومعزولة بالهواء ومصممة لأنظمة طاقة التيار المتردد ثلاثية الطور التي تعمل بجهد 3.6 كيلو فولت إلى 40.5 كيلو فولت أو 50 هرتز أو 60 هرتز.

تتبع تسمية "KYN" التسمية القياسية الوطنية الصينية

ك – مكسوة بالمعدن

Y - نوع عربة اليد

ن – داخلي

على عكس المفاتيح الكهربائية المعزولة بالغاز (GIS) التي تستخدم SF6، تعتمد سلسلة KYN على الهواء الجوي باعتباره الوسط العازل الأساسي بين الأجزاء الحية والأرض.

ماذا يمكن أن تفعل؟

تعمل مجموعة المفاتيح الكهربائية المعزولة بالهواء ذات الجهد العالي من KYN كمحور مركزي للتحكم في المعدات الكهربائية ذات الجهد العالي وحمايتها وعزلها. وتشمل وظائفها الأساسية ما يلي:

1. تلقي الطاقة الكهربائية وتوزيعها – يتلقى شريط التوصيل الرئيسي الطاقة الواردة من محول أو مولد، ثم يوزعها على مغذيات صادرة متعددة. يمكن تبديل كل وحدة تغذية بشكل مستقل.

2. الحماية من الأعطال الكهربائية - تعمل قواطع الدائرة الفراغية المدمجة (الموجودة في عربة يدوية قابلة للإزالة) تلقائيًا خلال أجزاء من الثانية عند اكتشاف حالات الحمل الزائد أو الدائرة القصيرة أو خطأ الأرض. محولات التيار تستشعر الخطأ؛ تقوم المرحلات الوقائية ببدء أمر الرحلة.

3. عزل المعدات للصيانة - يمكن رفع عربة اليد إلى وضع "غير متصل"، مما يؤدي إلى إنشاء فجوة هوائية مرئية بين القاطع وجهات الاتصال الأساسية الثابتة. يتم إغلاق المصاريع تلقائيًا فوق نقاط الاتصال الثابتة المباشرة، مما يسمح بفحص آمن للقاطع دون إلغاء تنشيط شريط التوصيل بأكمله.

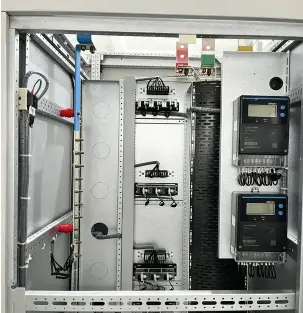

4. توفير القياس والمراقبة في الوقت الحقيقي - محولات التيار (CTs) ومحولات الجهد (VTs) المثبتة في حجرة الكابلات تغذي الإشارات إلى أجهزة قياس التيار الكهربائي، ومقاييس الفولتميتر، ومحللات جودة الطاقة، والوحدات الطرفية البعيدة (RTUs).

5. تمكين التأريض الآمن - يسمح مفتاح التأريض الذي يتم تشغيله يدويًا، والمتشابك ميكانيكيًا مع موضع عربة اليد، بتأريض جانب الكابل بأمان قبل بدء أعمال الصيانة.

6. التنسيق مع مرحلات الحماية - توفر المرحلات الحديثة القائمة على المعالجات الدقيقة (اختياري) حماية من التيار الزائد الاتجاهي والتفاضلي والخطأ الأرضي المقيد وحماية من فشل الكسارة. يتيح الاتصال عبر Modbus أو IEC 61850 التكامل في أنظمة SCADA.

في جوهر الأمر، تعد مجموعة المفاتيح الكهربائية المعزولة بالهواء عالية الجهد من KYN بمثابة العمود الفقري لشبكات الجهد المتوسط ​​- قوية وشفافة (معزولة بالهواء حتى تتمكن من رؤية ما يحدث)، واقتصادية للتركيبات الداخلية.

معلمات المنتج

مزايا المنتج

1. بناء حقيقي مكسو بالمعدن مع إمكانية التقسيم

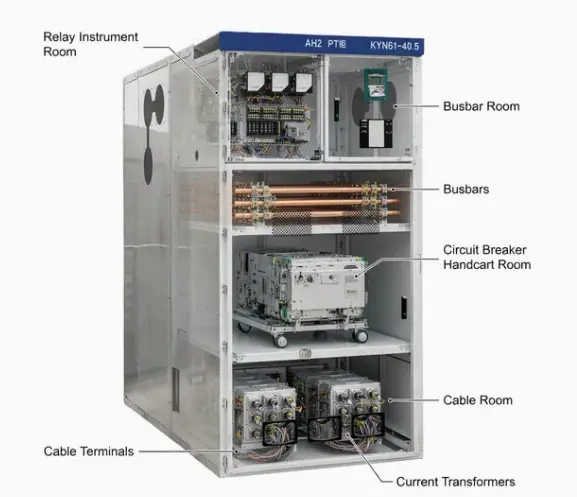

تقوم مجموعة المفاتيح الكهربائية KYN الخاصة بنا بتقسيم اللوحة إلى أربع حجرات منفصلة تمامًا:

● مقصورة القضبان (الجزء الخلفي العلوي)

● حجرة عربة اليد الكسارة (الجبهة الوسطى)

● حجرة الكابل (الجزء الخلفي السفلي)

● حجرة أدوات الجهد المنخفض (الجزء الأمامي العلوي)

يتم فصل كل حجرة بحواجز فولاذية مجلفنة بسماكة 3 مم مع أغطية وصول مثبتة بمسامير. ويحقق هذا الفصل:

● احتواء الخطأ - في حالة حدوث قوس داخلي في حجرة واحدة، لا يمكن أن ينتشر إلى الحجيرات المجاورة. لقد اجتاز تصميمنا اختبار IAC AFLR حتى 40 كيلو أمبير لمدة ثانية واحدة.

● سلامة الموظفين - يمكن للمشغلين فتح باب حجرة الكسارة للوصول إلى عربة اليد بينما تظل قضبان التوصيل حية ولكنها مغلقة بالكامل خلف حواجز فولاذية ثابتة.

● الصيانة الموازية - يمكن متابعة أعمال إنهاء الكابل أثناء صيانة حجرة الكسارة.

2. مصاريع أوتوماتيكية لحماية الاتصال المباشر

عندما تتحرك عربة اليد من موضع الاتصال إلى موضع الاختبار، تنزلق مصاريع الفولاذ المقاوم للصدأ تلقائيًا فوق نقاط الاتصال الأساسية الثابتة (جوانب الخط والتحميل). الميزات الرئيسية:

● المادة - الفولاذ المقاوم للصدأ بسمك 3 مم (وليس الألومنيوم أو البلاستيك)

● التشغيل - يعمل بنابض، وآمن من الفشل (تغلق المصاريع حتى لو انكسر زنبرك الآلية - تساعد الجاذبية)

● التعشيق - لا يمكن فتح المصاريع يدويًا ما لم تتم إزالة عربة اليد واستخدام أداة خاصة لفتح القفل (تمنع الوصول غير المصرح به)

● العزل – يتم طلاء المصاريع بمادة إيبوكسي عازلة بسماكة 2 مم على الجانب الخلفي لمنع الفولتية المستحثة

3. عزل الهواء - لا يوجد غاز SF6

على عكس المفاتيح الكهربائية المعزولة بالغاز (GIS)، تستخدم مجموعة المفاتيح الكهربائية المعزولة بالهواء عالي الجهد من KYN الهواء الجوي فقط كوسيط عازل. وهذا يحقق فوائد متعددة:

● انعدام انبعاثات الغازات الدفيئة - يتمتع سداسي فلوريد الكبريت بقدرة على إحداث الاحتباس الحراري تزيد بمقدار 23500 مرة عن ثاني أكسيد الكربون. يقوم المنظمون في الاتحاد الأوروبي والعديد من الولايات الأمريكية بتقييد استخدام SF6. KYN المعزول بالهواء هو الخيار المناسب للمستقبل.

● لا حاجة إلى معدات لمعالجة الغاز - تحتاج نظم المعلومات الجغرافية إلى عربات غاز باهظة الثمن، وأجهزة قياس ضغط، وكاشفات للتسرب، وفنيين معتمدين لإعادة التعبئة. KYN لا تحتاج إلى أي من هذه.

● فجوات هوائية يمكن التحقق منها بصريًا - يمكن للمشغلين رؤية نقاط الاتصال المفتوحة أو الفجوة بين عربة اليد وجهات الاتصال الثابتة. معدات SF6 تخفي كل شيء خلف العبوات المغلقة.

● انخفاض تكلفة دورة الحياة - لا توجد عبوات غاز، ولا اختبارات دورية للرطوبة، ولا استبدال الختم. الهواء مجاني.

5. قدرة تحمل ماس كهربائى عالية

ملكناالمفاتيح الكهربائية KYNيحقق:

● تيار الصمود المقدر لفترة قصيرة – يصل إلى 50 كيلو أمبير لمدة 3 ثوانٍ

● الذروة المقدرة لتحمل التيار - ما يصل إلى 125 كيلو أمبير

● تصنيف القوس الداخلي - IAC AFLR 40kA/1s (يمكن الوصول إليه من الأمام والجانب والخلف)

تتجاوز هذه التصنيفات متطلبات المرافق النموذجية (عادةً 25 كيلو أمبير أو 31.5 كيلو أمبير لمدة 3 ثوانٍ). القدرة على التحمل العالية تأتي من:

● دعامات دعم بسبار مزدوجة مطوية مقاس 2.5 مم

● قضبان التوصيل النحاسية المطلية بالفضة مع عزم دوران لا يقل عن 70 نيوتن متر

● أكمام بسبار معزولة لمنع ومضات الوميض من مرحلة إلى مرحلة تحت الاهتزاز.

ميزات المنتج

تفاصيل الإنتاج

الإطار والضميمة

1. المواد: إطار فولاذي مدلفن على البارد 2.5 مم؛ حواجز مقصورة 3.0 ملم

2. التشكيل: مقطوع بالليزر، مثقوب باستخدام الحاسب الآلي، ملحوم MIG آليًا

3. الطلاء: عملية من تسع خطوات - طلاء أولي E + طبقة من مسحوق البوليستر، سمك 100-120μm. رش الملح > 1000 ساعة

4. اللون: RAL 7035 (رمادي فاتح) قياسي

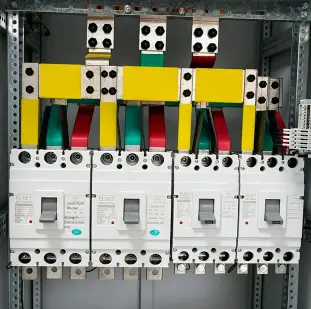

نظام بسبار

1. النحاس: 99.95% E-Cu، الموصلية ≥58 MS/m

2. المفاصل: مطلية بالفضة (10μm) + غسالات Belleville، مع عزم دوران يصل إلى 70Nm مع طلاء أحمر

3. العزل: أكمام مقاومة للهب قابلة للتقلص بالحرارة، تفريغ جزئي <5pC عند 15kV

4. العوازل الداعمة: إيبوكسي مع حشو السيليكا، الزحف ≥20mm/kV

صناعة عربة اليد

1. الهيكل: أسود مطلي بالمسحوق؛ أربع بكرات من النايلون MoS2 (سعة تحميل 500 كجم لكل منها)

2. الأرفف: برغي الرصاص Acme، 10 دورات اختبارية للتوصيل، عزم الدوران <15 نيوتن متر

3. تركيب الكسارة: مثبت بمسامير مباشر لـ Lugao VCB أو ABB VD4/Siemens 3AH

4. جهات الاتصال المساعدة: 8NO+8NC، نيكل فضي، 10A عند 250V AC

التعبئة والتغليف والشحن وخدمة ما بعد البيع

التعبئة والتغليف والشحن

تتم حماية كل خزانة مفاتيح كهربائية مكسوة بالمعدن المعزول بالهواء من KYN بغشاء مقاوم للرطوبة أو رغوة أو واقيات زاوية، ومعبأة في علب خشبية للتصدير أو منصات نقالة معززة وفقًا لمتطلبات الشحن. يمكن تثبيت عربات اليد والأدوات والملحقات الخاصة بقواطع الدائرة الفراغية أو حمايتها بشكل منفصل لتقليل الحركة أثناء النقل. يمكن ترتيب الشحن عن طريق الشحن البحري أو النقل البري حسب وجهة المشروع.

خدمة ما بعد البيع

لوغاويوفر الدعم الفني للتركيب والتشغيل والتشغيل وفقًا لاتفاقية الطلب المؤكدة. يمكن توفير الرسومات الكهربائية ومخططات الأسلاك الثانوية وتعليمات التشغيل وتقارير الاختبار الروتينية قبل الشحن. يتم توفير شروط الضمان ودعم قطع الغيار وفقًا للعقد والاتفاقية الفنية المؤكدة.
