مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي الثابتة

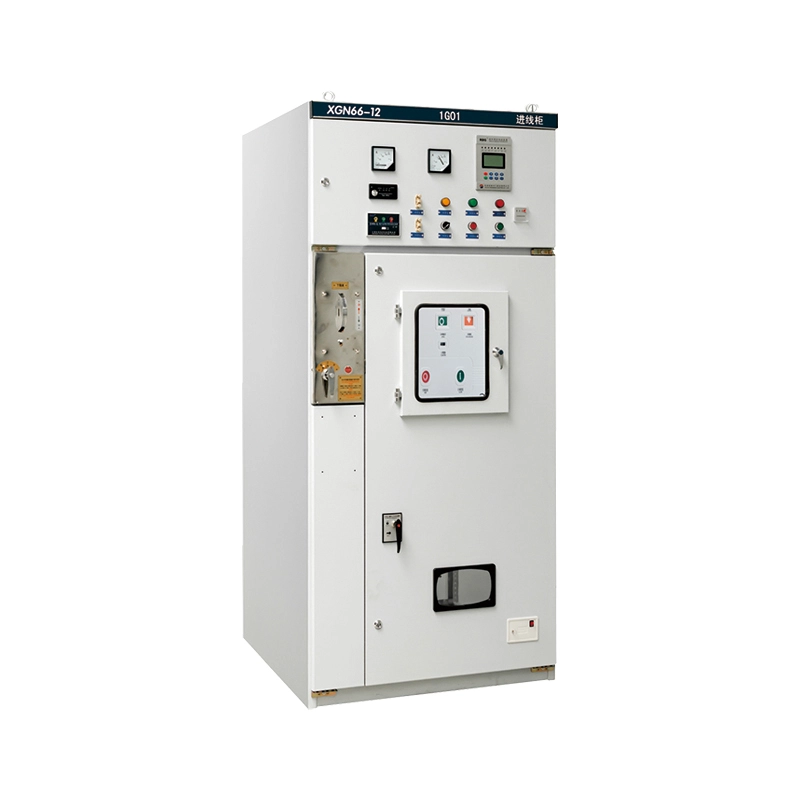

إن مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي الثابتة (الموديل: XGN66-12) عبارة عن مجموعة كاملة من المفاتيح الكهربائية الداخلية المعزولة بالهواء. إنه مصمم لأنظمة الطاقة AC 50/60 هرتز ثلاثية الطور التي تعمل بجهد مقدر 3.6 كيلو فولت، 7.2 كيلو فولت، و12 كيلو فولت.

على عكس المتغيرات القابلة للسحب، تستخدم مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات التيار المتردد الثابتة قاطع دائرة فراغ مثبتًا بشكل ثابت ونظام عزل منظم. تعمل فلسفة التصميم هذه على تبسيط توصيلات الدوائر الرئيسية، وتعزيز الاستقرار الميكانيكي، وتوفير حل فعال من حيث التكلفة دون المساس بالسلامة. يتم تصنيع العلبة من صفائح فولاذية مدلفنة على البارد عالية القوة، ملحومة ومثبتة بمسامير لتشكيل هيكل قوي يقاوم التشوه أثناء النقل والتشغيل. إنه بمثابة واجهة مهمة لتلقي الطاقة الكهربائية من الشبكة وتوزيعها على المحولات والمحركات وغيرها من الأحمال ذات الجهد العالي، مما يوفر وظائف التحكم والقياس والحماية المتكاملة في مساحة واحدة مدمجة.

ميزة المنتج والتطبيق

الميزات الرئيسية (أسلوب الأسئلة والأجوبة)

س: ما الذي يجعل التصميم "الثابت" لمجموعة المفاتيح الكهربائية المغلقة ذات الجهد العالي الثابتة ذات التيار المتردد أفضل من الأنواع القابلة للسحب؟

ج: البساطة والقوة. نظرًا لأن المكونات الرئيسية ثابتة، فإن توصيلات الدائرة الأساسية تكون أكثر قوة وأقل عرضة لمشاكل تآكل التلامس المرتبطة بعربات اليد المتحركة. يتيح هذا التصميم حجمًا أصغر للخزانة (أصغر بنسبة 50% تقريبًا من التصميمات التقليدية)، مما يجعلها مثالية للمحطات الفرعية الداخلية ذات المساحة المحدودة. كما أنها توفر بشكل عام تكلفة شراء أولية أقل مع الحفاظ على آلية متشابكة "خمسة إثباتات" لمنع سوء التشغيل.

س: كيف تضمن شركة Lugao Power سلامة موظفي التشغيل؟

ج: السلامة جزء لا يتجزأ من الميكانيكا. الالمفاتيح الكهربائيةمجهز بنظام قفل ميكانيكي إلزامي بين المفتاح الرئيسي وفاصل الفصل وأبواب الخزانة. تتميز مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي الثابتة ذات التيار المتردد بنقطة انقطاع مرئية (مفتاح عزل)، مما يسمح للمشغلين بالتأكد بصريًا من انقطاع التيار الكهربائي قبل الصيانة، بما يتوافق مع معايير السلامة الكهربائية العالمية. علاوة على ذلك، فإن المكونات مثل فاصل الفصل GN30-12 مغلقة بالكامل لمنع التعرض للوميض القوسي.

س: في أي بيئات يمكن استخدام هذا المنتج؟

ج: تم تصميم هذا المنتج للبيئات الصناعية القاسية. إنه يعمل بشكل موثوق في درجات حرارة تتراوح من -25 درجة مئوية إلى +40 درجة مئوية وعلى ارتفاعات تصل إلى 1000 متر (قابلة للتخصيص للارتفاعات الأعلى). يستخدم على نطاق واسع في:

1. محطات توليد الطاقة والمحطات الفرعية: باعتبارها الوحدة الرئيسية للدخل والخروج.

2. المؤسسات الصناعية والتعدينية: للتحكم في الآلات الثقيلة والمحولات.

3. المباني الشاهقة: لغرف توزيع الطاقة في الأقبية أو الطوابق الفنية.

4. الطاقة المتجددة: كنقطة تزامن لمزارع الرياح أو الطاقة الشمسية.

س: هل تدعم مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي الثابتة سهولة الصيانة؟

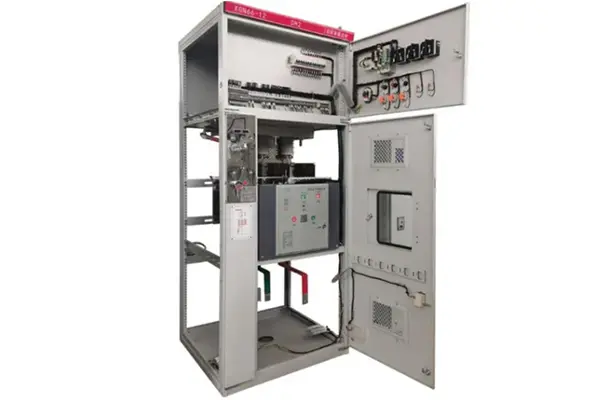

ج: بالتأكيد. على الرغم من كونها "ثابتة"، فإن الصيانة واضحة ومباشرة. تتيح اللوحة الأمامية سهولة الوصول إلى حجرة قاطع الدائرة الكهربائية، كما أن حجرة قضيب التوصيل معزولة في الأعلى. يعد استبدال المصهر (في مجموعات المصهر) أمرًا بسيطًا وآمنًا.

تفاصيل الإنتاج وضمان الجودة

الحرفية الفنية

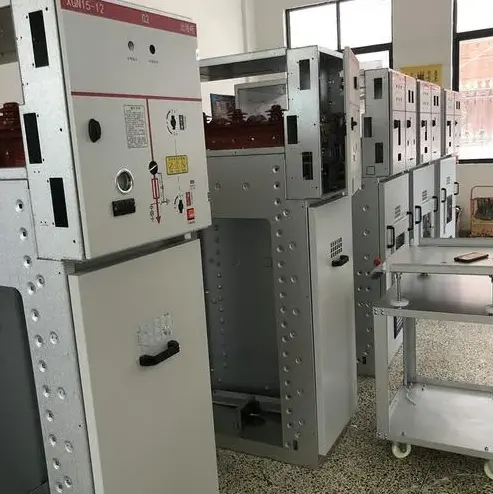

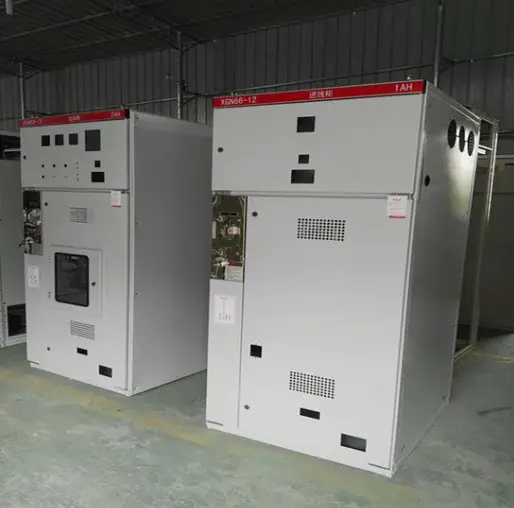

● التصنيع المتقدم: تتم معالجة العلبة المعدنية باستخدام آلات التثقيب والثني والقص CNC، مما يضمن الدقة العالية وقابلية التغيير المتبادل. يتم تجميع الإطار بمسامير عالية القوة، مما يمنع تشوه اللحام.

● أداء العزل: يستخدم النظام الهواء كوسيلة عازلة أساسية. ومع ذلك، من خلال التباعد الأمثل لمراحل قضيب التوصيل واستخدام العوازل عالية الزحف، فإن مجموعة المفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي الثابتة AC تجتاز بسهولة اختبار تحمل تردد الطاقة 42 كيلو فولت.

● آلية التعشيق: نحن نستخدم نظام تعشيق موثوق به "المنع الخماسي":

1. يمنع إغلاق القاطع إذا كان مفتاح التأريض مغلقًا.

2. يمنع إغلاق مفتاح التأريض إذا كان القاطع مغلقًا.

3. يمنع فتح الألواح الأمامية/الخلفية إذا كان القاطع نشطًا.

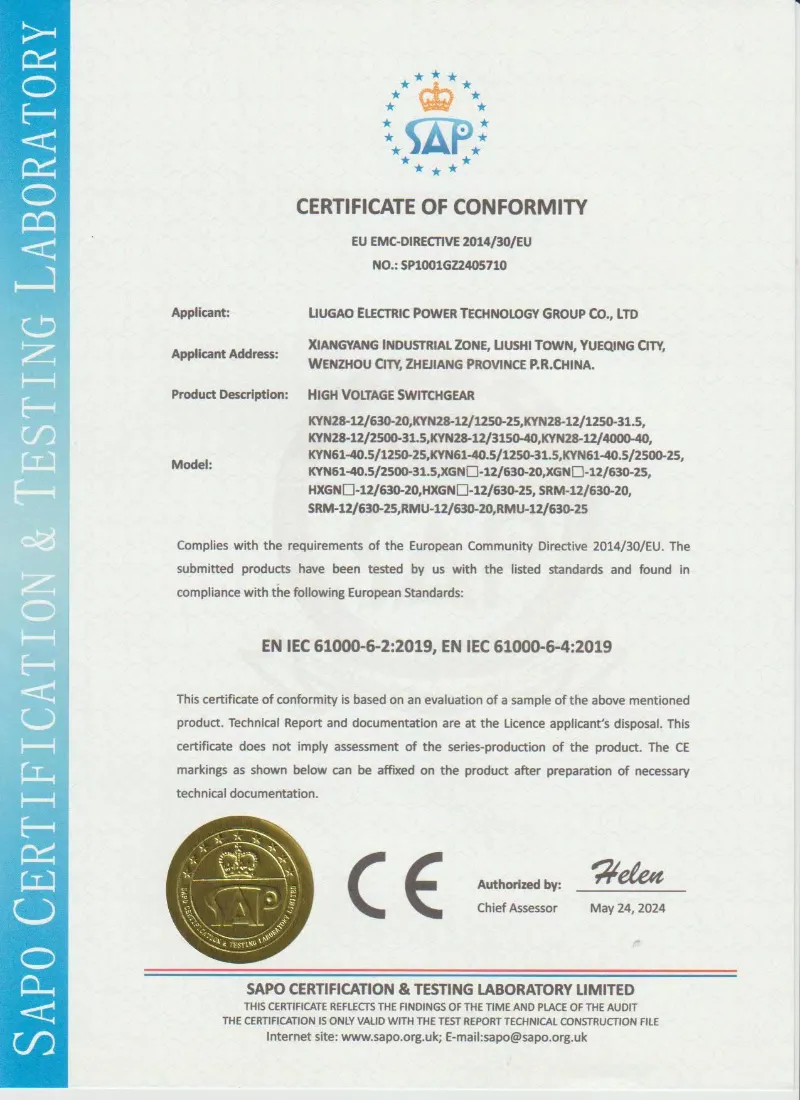

الشهادات

● شركة لوغاو للطاقة المحدودةتلتزم بالمبادئ التوجيهية الدولية الصارمة. تم اختبار سلسلة XGN66-12 لدينا بشكل كامل وتتوافق مع IEC 62271-200 (مجموعة المفاتيح الكهربائية ومعدات التحكم المغلقة بالمعدن المتردد). كما أننا نحمل شهادات ISO 9001 لمنشأة الإنتاج لدينا، مما يضمن الجودة المتسقة.

معلمة المنتج (المواصفات)

يعد اختيار التصنيف الصحيح أمرًا بالغ الأهمية. بالنسبة لمحول 1000 كيلو فولت أمبير عند 12 كيلو فولت، نوصي بتيار مقنن 630 أمبير مع قدرة تحمل قصيرة المدى تبلغ 25 كيلو أمبير للتعامل مع تيارات الأعطال المحتملة بفعالية. استشر مهندسينا لإجراء الحسابات الخاصة بالحمل.

لماذا تختار شركة Lugao Power Co., Ltd.؟

الخبرة التصديرية المؤكدة:مع نشر أكثر من 500 وحدة بنجاح في الفلبين وفيتنام والمملكة العربية السعودية ونيجيريا على مدار السنوات الخمس الماضية، تم اختبار حلول التغليف الخاصة بنا (بما في ذلك الصناديق الفولاذية المقواة والأغشية المضادة للتآكل VCI) في المعركة للشحن البحري لمسافات طويلة والتخزين في الموانئ الرطبة.

التخصيص الحقيقي:بالإضافة إلى مطابقة ألوان RAL، نقدم نسب CT/VT مخصصة وتكوينات اتصال مساعدة لتناسب أنظمة ترحيل الحماية الحالية لديك (متوافقة مع ABB/Siemens/Schneider).

سلسلة التوريد الرشيقة:من خلال الاستفادة من النظام البيئي للمكونات المحلية لدينا، نضمن مهلة زمنية تتراوح من 15 إلى 20 يومًا، وهي أسرع بكثير من نظرائنا الأوروبيين، دون التضحية بجودة المكونات الرئيسية (القواطع الفراغية VS1/ZN63).

استجابة ما بعد البيع

الخط الساخن:يتم الرد على الاستفسارات الفنية خلال ساعتين (24/7).

قطع الغيار اللوجستية:يتم شحن قطع الغيار المهمة عبر DHL/FedEx خلال 48 ساعة.

التوثيق الرقمي:نحن نقدم مخططات الأسلاك الإنجليزية الكاملة وSLDs وأدلة التشغيل عبر رابط سحابي قبل مغادرة السفينة، مما يتيح لفريق موقعك الاستعداد مسبقًا.
