KYN نوع المركز مجموعة المفاتيح الكهربائية المتشابكة ذات الجهد العالي ذات الجهد العالي

إن مجموعة المفاتيح الكهربائية ذات الجهد العالي المتشابكة ذات الجهد العالي من النوع KYN Center عبارة عن مجموعة مفاتيح كهربائية مجمعة بالكامل ومغلقة بالمعدن ومن النوع المسحوب تستخدم بشكل أساسي في أنظمة طاقة التيار المتردد ثلاثية الطور من 3.6 كيلو فولت إلى 12 كيلو فولت. لقد تم تصميمه لتكوينات شريط التوصيل الفردي أو المزدوج مع تطبيقات وحدة التغذية الفرعية.

ما هي هذه المعدات؟

هذا الجهاز عبارة عن خزانة توزيع طاقة عالية الجهد تحتوي على قواطع دوائر وفواصل ومفاتيح تأريض ومحولات تيار ومحولات جهد ومرحلات حماية. السمة المميزة لها هي آلية "المنع المتشابك الخماسي"، والتي تمنع فعليًا:

1. يتم الإغلاق مع إغلاق مفتاح التأريض

2. فتح الغطاء الأمامي مع إغلاق الكسارة

3. إدخال أو إزالة القاطع عند إغلاق المفتاح

4. تشغيل مفتاح التأريض أثناء التشغيل

5. غلق قاطع الدائرة بدون التحكم بالقوة

ماذا يفعل؟

يستقبل الطاقة الكهربائية بأمان من محول أو خط وارد ويوزعها على المغذيات الصادرة مثل المحركات أو المحولات أو بنوك المكثفات أو المحطات الفرعية الثانوية. تعد مجموعة المفاتيح الكهربائية المتشابكة ذات الجهد العالي من النوع KYN Center بمثابة العمود الفقري للشبكات الصناعية وشبكات المرافق ذات الجهد المتوسط.

انهيار رمز النموذج:

● KYN – K: Y مكسو بالمعدن: نوع السحب N: داخلي

● النوع المركزي - التكوين النموذجي لقاطع المركز

● التشابك الخماسي – منع الأخطاء الميكانيكية والكهربائية

● مجموعة المفاتيح الكهربائية ذات الجهد العالي – تصل قدرتها إلى 12 كيلو فولت

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

1. الأمان العالي - التشابك الخماسي

تتميز مجموعة المفاتيح الكهربائية ذات الجهد العالي المتشابكة ذات الجهد العالي من النوع KYN Center بأقفال ميكانيكية إلزامية بين القاطع وجهات الاتصال العازلة ومفتاح التأريض واللوحات الأمامية. وهذا يلغي خطر خطأ المشغل - وهو السبب رقم 1 لحوادث الفلاش القوسي.

2. البناء المعياري المدمج

تنزلق عربة الكسارة القابلة للسحب بسلاسة على القضبان بثلاثة أوضاع متميزة: التشغيل، والاختبار/العزل، والسحب. وهذا يسمح بالصيانة دون إلغاء تنشيط شريط التوصيل بأكمله - وهي ميزة بالغة الأهمية لمراكز البيانات والمستشفيات.

3. المراقبة والتحكم الذكي

توفر العبوات الناسفة الذكية الاختيارية (المرحلات) ما يلي:

● مراقبة التيار والجهد والطاقة في الوقت الحقيقي

● التيار الزائد، والخطأ الأرضي، وحماية الاتجاه

● اتصالات RS485/Modbus أو IEC 61850

● فتح/إغلاق عن بعد عبر SCADA

● تعمل أجهزة استشعار درجة الحرارة والرطوبة القياسية الموجودة داخل حجرة الكسارة على منع التكثيف.

4. موثوقية ميكانيكية عالية

● عمر آلية الكسارة: 30,000 عملية (بدون صيانة)

● جهات الاتصال المساعدة: سبائك الفضة والنيكل لإجراء أكثر من 10,000 عملية كهربائية

● جهات الاتصال الأولية للفصل: النحاس المطلي بالفضة مع ضغط الزنبرك

مجالات التطبيق

تفاصيل الإنتاج

1. تصنيع الضميمة

● فولاذ مدرفل على البارد 2.0 ملم (مطلي بالزنك) أو 1.5 ملم من الفولاذ المقاوم للصدأ

● مقطوع بالليزر ومثني باستخدام الحاسب الآلي من أجل الدقة

● إطار ملحوم مع طلاء مسحوق مقاوم للتآكل (معيار RAL 7035)

2. آلية التشابك الخماسية

● ألواح الكامات الفولاذية والقضبان المتشابكة (بدون أجزاء بلاستيكية)

● تم اختباره لـ 10,000 دورة متشابكة دون فشل

● يشمل مفتاح التعشيق للوحات الواردة/الصادرة وربطات العنق

3. عربة الكسارة

● هيكل قابل للسحب مزود بقفل ثلاثي المواضع

● قطع الاتصال الأساسية ذاتية المحاذاة

● قابس ثانوي مزود بـ 16-32 دائرة تحكم

4. نظام بسبار

● نحاس E-Cu عالي الموصلية (درجة ETP)

● وصلات مطلية بالفضة مع غسالات بلفيل

● معزول بالحرارة لعزل الطور

5. مقصورة الكابل

● مساحة واسعة تصل إلى 4 × 240 مم² من الكابلات لكل مرحلة

● دعامة تثبيت الكابل القابلة للإزالة

● توفير التصوير المقطعي المحوسب بالتسلسل الصفري

6. اختبار المصنع

● اختبار تحمل العزل الكهربائي بنسبة 100%

● اختبار التشغيل الميكانيكي (50 دورة كحد أدنى)

● قياس التفريغ الجزئي (≥5pC عند جهد مقنن 1.2×)

● قياس مقاومة التلامس (الأوميتر الصغير)

7. إصدار الشهادات وضمان الجودة

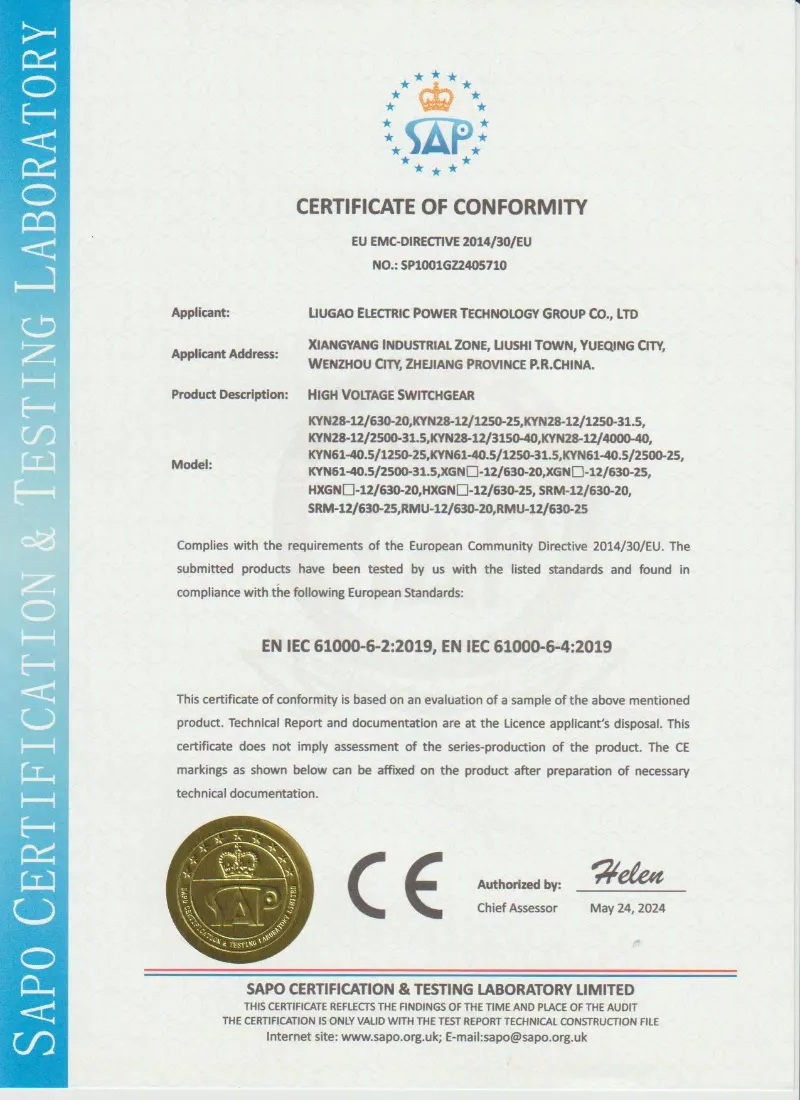

● تم اختبار النوع وفقًا لمعايير GB/T 3906 وIEC 62271-200 وDL/T 404

● تم اختبار القوس الداخلي (IAC AFLR 40kA/1s)

● حاصلة على شهادة التصنيع ISO 9001:2015

● تقرير الاختبار الروتيني متضمن مع كل لوحة

لماذا تختار شركة Lugao Power Co., Ltd. على المنافسين؟

أسئلة العملاء الشائعة

Q1: هل يمكن استخدام مجموعة المفاتيح الكهربائية ذات الجهد العالي المتشابكة من نوع KYN Center من نوع KYN لأنظمة 24 كيلو فولت؟

ج: لا، تم تصنيف KYN القياسي بما يصل إلى 12 كيلو فولت. بالنسبة لجهد 24 كيلو فولت، نقدم طراز KYN28-24 مع زيادة خلوص العزل. يرجى تحديد جهد النظام الخاص بك عند طلب عرض أسعار.

س 2: هل تقومون بتوفير قاطع الدائرة الفراغية كجزء من مجموعة المفاتيح الكهربائية المكسوة بالمعدن KYN؟

ج: نعم، تأتي كل لوحة مجمعة بالكامل مع قاطع دائرة مفرغ تم اختباره في المصنع (نوع VS1). كما نقدم أيضًا بدائل متوافقة مثل ABB VD4 أو Siemens 3AH أو Schneider HVX إذا كنت تفضل ذلك.

س 5: هل يمكنك توفير مجموعة كاملة من المفاتيح الكهربائية بما في ذلك اللوحات الواردة والقياسية والمغذية والمكثفات جميعها مثل مجموعة المفاتيح الكهربائية المغلقة المعدنية من KYN؟

ج: بالتأكيد. نقوم بتصميم وتصنيع تشكيلات كاملة تحتوي على جميع المقصورات المساعدة المطلوبة، ووصلات قضبان التوصيل، والأقفال المتداخلة بين اللوحات. فقط أرسل مخططك ذو الخط الواحد.

س 6: ما هي الوثائق التي تقدمها؟

ج: بالنسبة لكل مجموعة مفاتيح KYN، نقدم: رسم الترتيب العام، ومخطط الأسلاك، وقائمة المواد، وتقرير الاختبار، ودليل التعليمات، ومصفوفة التشابك - كل ذلك باللغة الإنجليزية (أو لغتك المحلية).

س 7: هل المجال المتشابك ذو الخمس طرق قابل للتعديل؟

ج: لا – وهذا مقصود. يتم ضبط التشابك في المصنع وإغلاقه لمنع التلاعب. ومع ذلك، فإننا نقدم رسومات ميكانيكية واضحة حتى يفهم فريقك المنطق. إذا كنت بحاجة إلى تغييرات، فاتصل بقسمنا الهندسي.

القدرة على التصنيع

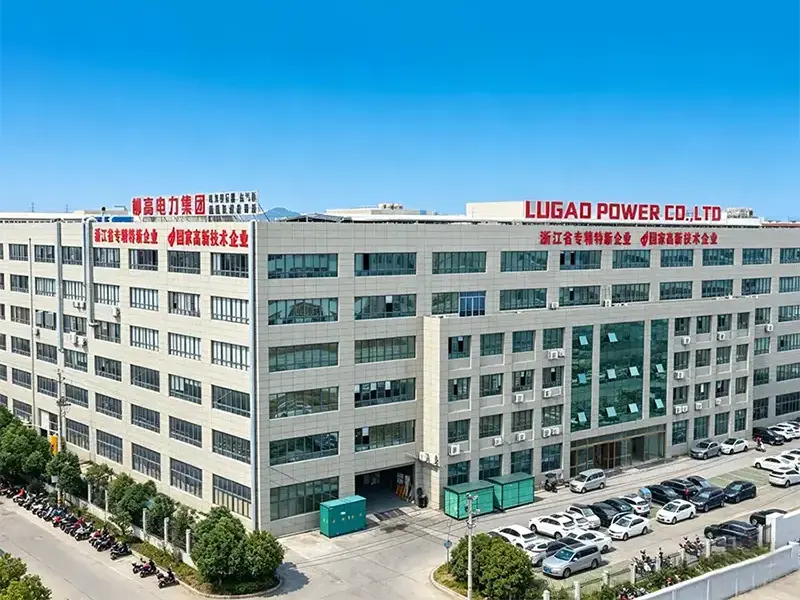

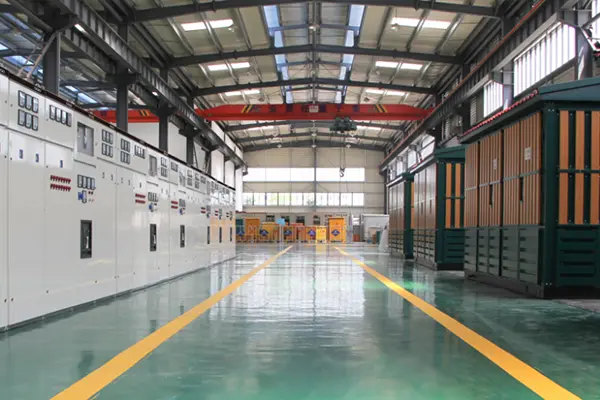

شركة لوغاو للطاقة المحدودةتقوم شركة KYN Center بتصنيع مجموعة المفاتيح الكهربائية المتشابكة عالية الجهد من النوع الخماسي الوقاية في منشأة إنتاج حديثة مجهزة بمعدات تصنيع وتجميع واختبار الجهد العالي المتقدمة. كللوحة المفاتيح الكهربائيةيتم إنتاجه بموجب نظام صارم لإدارة الجودة ISO 9001، مما يضمن الجودة المتسقة والأداء الموثوق والامتثال الكامل للمعايير الدولية.
