مجموعة المفاتيح الكهربائية عالية الجهد من النوع الثابت من النوع XGN

ما هي هذه المعدات؟

إن مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN (XGN تعني "النوع الثابت من النوع الصندوقي") عبارة عن مجموعة معدنية مغلقة،المفاتيح الكهربائية ذات الجهد العالي في الأماكن المغلقةحَشد. يتم استخدامه بشكل أساسي في أنظمة طاقة التيار المتردد ثلاثية الطور مع الفولتية المقدرة 6kV، 10kV، 20kV، أو 35kV، والتردد المقدر 50/60 هرتز.

ماذا يفعل؟

يستخدم هذا الجهاز لاستقبال وتوزيع الطاقة الكهربائية، وكذلك للتحكم في خطوط الكهرباء والمحولات وحمايتها ومراقبتها. على عكس المفاتيح الكهربائية من النوع المسحوب، تستخدم المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN قواطع دوائر مثبتة ومفاتيح فصل ذات فجوات عزل مرئية، مما يجعلها أكثر صلابة وفعالية من حيث التكلفة وأسهل في الصيانة في العديد من التطبيقات الصناعية والتجارية متوسطة الحجم.

انهيار رمز النموذج:

XGN – نوع صندوقي من النوع الثابت، داخلي معدني

نوع الصندوق - غلاف معدني مغلق بالكامل

النوع الثابت - التثبيت الثابت لمكونات التبديل الرئيسية

التطبيقات النموذجية:

غرف توزيع الطاقة في المصانع والمجمعات السكنية ومراكز التسوق والمستشفيات ومراكز البيانات ومحطات الطاقة المتجددة.

وصف المنتج

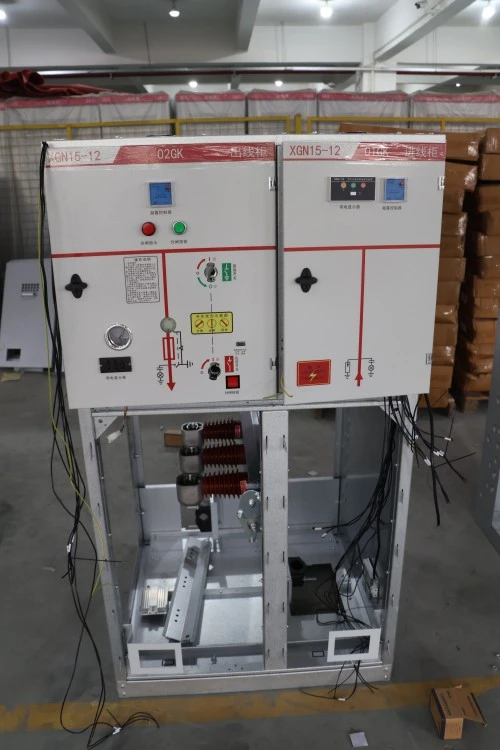

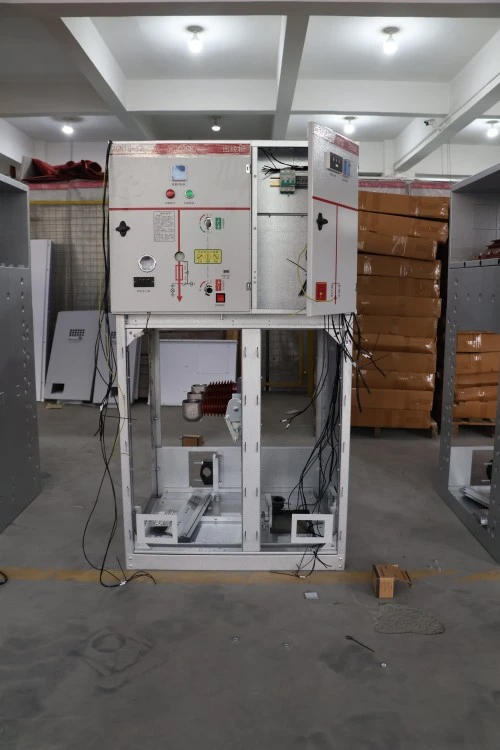

تعد مجموعة المفاتيح الكهربائية عالية الجهد من النوع الثابت من النوع XGN بمثابة حل قياسي واقتصادي وموثوق للغاية للمفاتيح الكهربائية. يشتمل هيكلها الأساسي على قاطع دائرة مفرغ ثابت التثبيت، ومفتاح عزل ثلاثي المواضع، ومحولات تيار، ومحولات جهد، وآلية تشابك شاملة. العلبة مصنوعة من الفولاذ المدلفن على البارد عالي الجودة أو الفولاذ المقاوم للصدأ، ومغطاة بمسحوق إلكتروستاتيكي لمقاومة ممتازة للتآكل.

المعلمات الكهربائية الرئيسية: الجهد المقنن 12 كيلو فولت (24 كيلو فولت / 40.5 كيلو فولت اختياري)، التيار المقدر حتى 3150 أمبير، دائرة قصر تتحمل التيار حتى 40 كيلو أمبير. الالمفاتيح الكهربائيةيتوافق تمامًا مع معايير GB3906 وIEC62271‑200.

تصميمه المدمج (العرض النموذجي 800 مم، العمق 900 مم، الارتفاع 2200 مم) يوفر مساحة أرضية قيمة. جميع مقصورات الجهد العالي مغلقة ومتشابكة بالكامل، مما يضمن التشغيل الآمن. تتضمن اللوحة الأمامية مخططات واضحة ومصابيح إشارة وأزرار رحلة الطوارئ.

تعتبر مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN مناسبة بشكل خاص للمشاريع التي يتم فيها إعطاء الأولوية للتشغيل البسيط والتكلفة الأولية المنخفضة والصيانة السهلة على قابلية تكوين السحب.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

1. بساطة النوع الثابت - انخفاض معدل الفشل

لا توجد هياكل السكك الحديدية المتحركة المعقدة. تستخدم مجموعة المفاتيح الكهربائية عالية الجهد من النوع الثابت من النوع XGN وصلات مثبتة بمسامير أو وصلات اتصال مباشر، مما يقلل بشكل كبير من مخاطر الأعطال الميكانيكية.

2. قطع الاتصال المرئي - آمن للقفل/العلامة التجارية

يوفر مفتاح العزل مواضع اتصال مرئية بوضوح. يمكن للمشغلين التأكد بصريًا من فصل الدائرة قبل الصيانة - وهي ميزة أمان بالغة الأهمية مقارنة بالعتاد القديم من النوع الزيتي أو الصغير.

3. مدمج وموفر للمساحة

عرض منخفض يصل إلى 600 مم لإصدارات 12 كيلو فولت. مثالية للتعديل التحديثي في ​​المحطات الفرعية ذات المساحة المحدودة.

4. متشابك بالكامل - يمنع سوء التشغيل

تتوافق الأقفال الميكانيكية والكهربائية بين قاطع الدائرة ومفتاح العزل والغطاء الأمامي مع متطلبات "الوقاية الخماسية".

5. قابلة للتكيف مع البيئات القاسية

تضمن السخانات المضادة للتكثيف والغلاف الأمامي IP4X التشغيل الموثوق به في البيئات الرطبة أو المتربة.

مجالات التطبيق

● المنشآت الصناعية – إمدادات الطاقة لخطوط الإنتاج

● المجمعات التجارية – غرفة التوزيع الرئيسية

● مراكز البيانات - تبديل الطاقة الاحتياطية

● محطات طاقة الرياح/الشمسية – تجميع الجهد المتوسط

● المستشفيات - تبديل مزدوج للطاقة مع معدات ثابتة

سؤال وجواب

س: ما الفرق بين مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN ونوع السحب (مثل KYN)؟

ج: سؤال عظيم. تحتوي مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN على قواطع دوائر مثبتة بشكل ثابت. لا يمكنك "طرح" الكسارة، ولكنك تحصل على هيكل أكثر صلابة، وتكلفة أولية أقل، وصيانة أبسط. بالنسبة للتطبيقات التي لا يكون فيها التكرار عالي التوفر بالغ الأهمية (على سبيل المثال، أقل من 500 عملية في السنة)، يكون النوع الثابت أكثر اقتصادا وموثوقية.

الباب.

تفاصيل الإنتاج

1. تصنيع العلبة

صفيحة فولاذية مدلفنة على البارد (سمك ≥2 مم) أو 304 فولاذ مقاوم للصدأ

الثني واللحام ومعالجة الأسطح في المنزل

طلاء مسحوق إلكتروستاتيكي (سمك ≥60μm، اختبار رش الملح ≥240h)

2. المكونات الأساسية

قاطع دائرة فراغي ثابت (العلامة التجارية: Lugao / اختياري Siemens، ABB)

مفتاح عزل ثلاثي المواضع مع فاصل مرئي

قضبان النحاس (المعلبة أو المطلية بالفضة)

محولات التيار/الجهد (فئة الدقة 0.5 / 0.2S)

3. الأسلاك الداخلية

أرقام الأسلاك والكتل الطرفية والقنوات البلاستيكية محددة بوضوح

تم اختبار الأسلاك الثانوية عند جهد 2 كيلو فولت لمدة دقيقة واحدة

جميع الأسلاك مقاومة للاشتعال ودرجة حرارتها 105 درجة مئوية

4. اختبار المصنع

تردد الطاقة يتحمل اختبار الجهد

قياس مقاومة الدائرة الرئيسية

اختبار التشغيل الميكانيكي (≥200 مرة)

التحقق من وظيفة التعشيق

قياس التفريغ الجزئي (≥10pC)

XGN vs KYN Switchgear

الاختيار بين XGN Fixed Type Switchgear وKYN المفاتيح الكهربائية القابلة للسحب يعتمد على متطلبات مشروعك واستراتيجية الصيانة والميزانية. تم تصميم مجموعة المفاتيح الكهربائية XGN للتطبيقات التي تعطي الأولوية للموثوقية والتشغيل البسيط وخفض تكاليف الاستثمار، في حين أن مجموعة المفاتيح الكهربائية KYN مناسبة بشكل أفضل للأنظمة التي تتطلب صيانة متكررة أو مرونة تشغيلية عالية.

إصدار الشهادات وضمان الجودة

● متوافق مع IEC 62271‑200

● شهادة GB 3906

● تم اختبار خطأ القوس الداخلي (IAC A-FL) - اختياري

● نظام إدارة المصنع ISO 9001:2015

● كتابة تقارير الاختبار من محطة اختبار أجهزة الجهد العالي الوطنية (شيان / بكين)

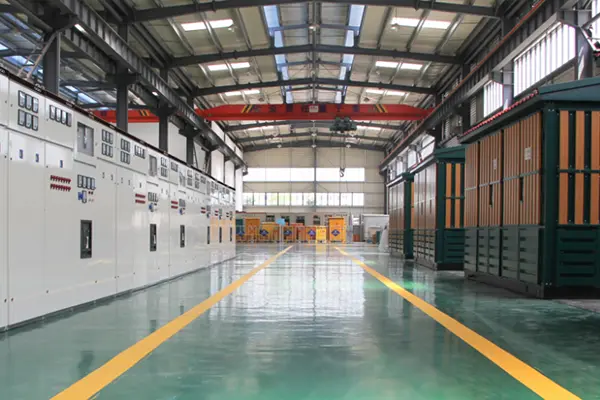

يتم تصنيع مجموعة المفاتيح الكهربائية XGN الخاصة بنا في منشأة إنتاج حديثة مجهزة بآلات القطع بالليزر CNC، ومراكز الثني CNC، وأنظمة اللحام الآلية، وخطوط معالجة قضبان النحاس، ومختبرات اختبار الجهد العالي الشاملة. سيتم شحن مجموعة المفاتيح الكهربائية ذات الجهد العالي من النوع الثابت من النوع XGN مع مجموعة كاملة من تقارير الاختبار ومخططات الأسلاك وأدلة التشغيل باللغتين الإنجليزية والصينية.

المزايا مقارنة بالمنافسين – لماذا تختار لوغاو؟

التعبئة والتغليف والتسليم

معيار التغليف

● حالات فردية من الخشب الرقائقي عالي القوة مع طبقة مقاومة للرطوبة

● حشوة الرغوة الداخلية للمكونات

● جميع أطراف الخروج مغطاة بأغطية عازلة

● أقسام Busbar معبأة بشكل منفصل مع الملصقات

علامات الشحن

● رقم الطلب، والوجهة، والوزن، وعلامات "هشة" و"ممنوع التكديس".

خيارات التسليم

● فوب نينغبو / شنغهاي

● المهلة الزمنية: 15-25 يومًا للتكوين القياسي

الالتزام بخدمة ما بعد البيع

● فترة الضمان - 12 شهرًا من تاريخ الشحن (قابلة للتمديد إلى 24 أو 36 شهرًا بموجب عقد الخدمة)

● الدعم الفني - استشارة مجانية مدى الحياة؛ استكشاف الأخطاء وإصلاحها عن بعد خلال ساعتين خلال أيام العمل

● الخدمة الميدانية - تتوفر إرشادات التثبيت؛ معالجة الأخطاء في الموقع حسب الحاجة (مجانًا أثناء الضمان)

● توريد قطع الغيار - الأجزاء المشتركة مخزنة؛ تسليم البريد السريع في اليوم التالي للطلبات العاجلة
