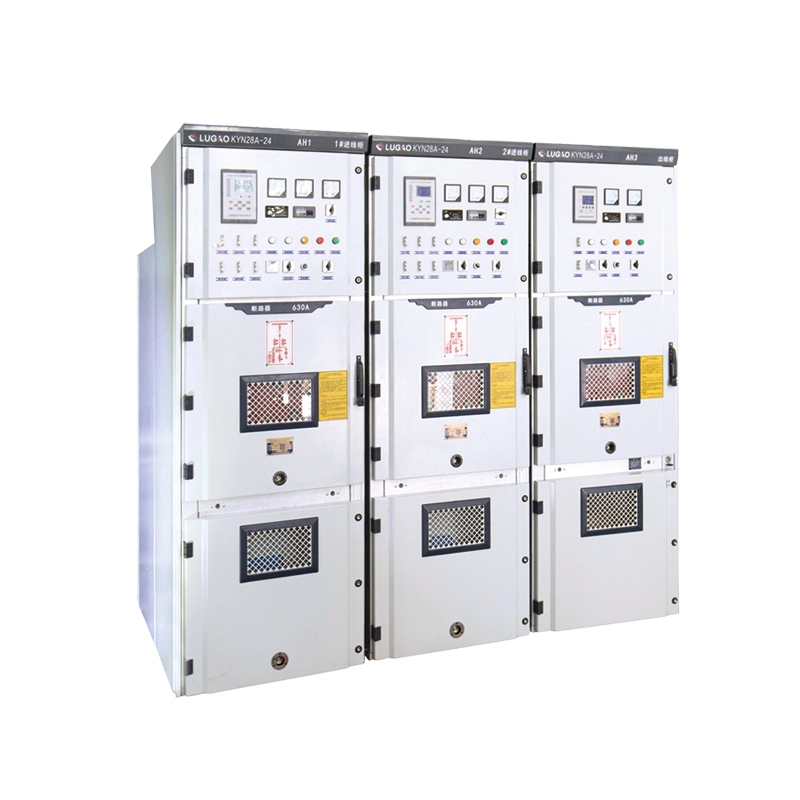

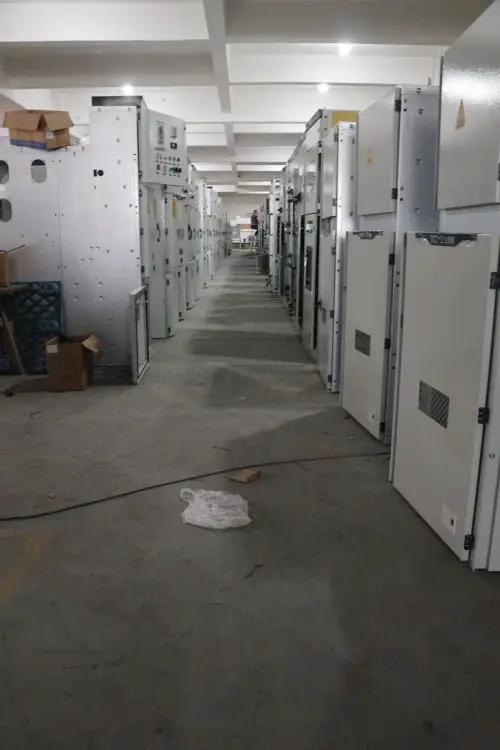

مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب من النوع 35 كيلو فولت KYN

ما هي هذه المعدات؟

إن مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب للمحطة الفرعية KYN بقدرة 35 كيلو فولت عبارة عن مجموعة مجمعة في المصنع ومحاطة بالمعدن،المفاتيح الكهربائية ذات الجهد العالي في الأماكن المغلقةمصممة لأنظمة طاقة التيار المتردد ثلاثية الطور بقدرة 40.5 كيلو فولت (35 كيلو فولت اسميًا). إنه ينتمي إلى سلسلة KYN ويستخدم في محطات المرافق ومحطات الطاقة الصناعية والمجمعات التجارية الكبيرة ومحطات تجميع الطاقة المتجددة.

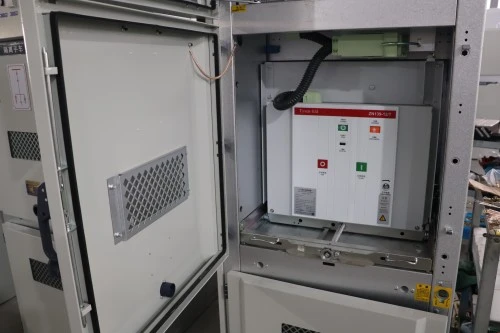

على عكس مجموعة المفاتيح الكهربائية من النوع الثابت حيث يتم تثبيت القواطع في مكانها، يتميز هذا النوع المدرع القابل للسحب بعربة قاطعة متحركة يمكن دحرجتها إلى ثلاثة أوضاع متميزة: التشغيل، والاختبار/العزل، والسحب. يسمح هذا التصميم باستبدال الكسارة المعيبة في غضون دقائق دون إلغاء تنشيط شريط التوصيل بالكامل - وهي ميزة مهمة لإمدادات الطاقة المستمرة.

ماذا يفعل؟

وتتمثل الوظيفة الأساسية لهذه المعدات في تلقي الطاقة الواردة بقدرة 35 كيلو فولت من محول أو خط علوي، وحماية الشبكة النهائية باستخدام قواطع الدائرة، وتوزيع الكهرباء على وحدات التغذية الصادرة مثل المحركات ذات الجهد المتوسط، أو المحولات الثانوية، أو بنوك المكثفات، أو الأحمال الصناعية الكبيرة. توفر مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب للمحطة الفرعية KYN بقدرة 35 كيلو فولت أيضًا ما يلي:

● العزل – انقطاع مرئي للصيانة الآمنة

● الحماية - التيار الزائد، والخطأ الأرضي، وتعثر الدائرة القصيرة عبر المرحلات أو العبوات الناسفة

● القياس - قياس الجهد والتيار لمحطة فرعية SCADA

● التعشيق – نظام ميكانيكي خماسي للوقاية للقضاء على الأخطاء البشرية

انهيار رمز النموذج

ميزة المنتج والتطبيق

ميزة المنتج

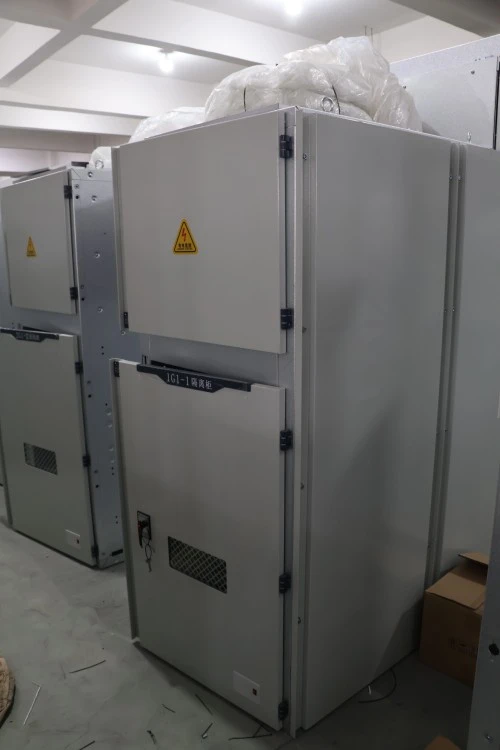

الميزة الأولى: هيكل مدرع حقيقي قابل للسحب

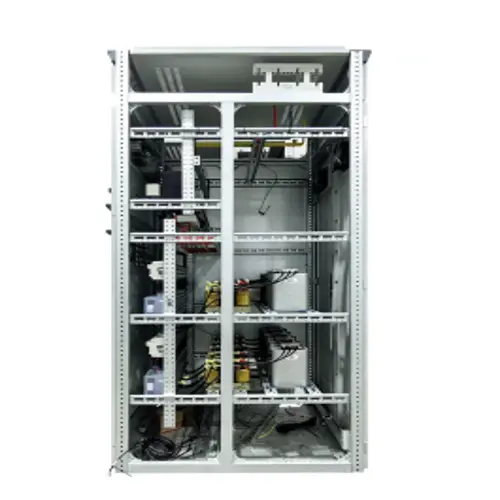

تتميز مجموعة المفاتيح الكهربائية المغلقة بالمعدن القابلة للسحب بمقصورات منفصلة من الألواح الفولاذية للقاطع، وقضيب التوصيل، وإنهاء الكابل، والتحكم في الجهد المنخفض. يتم تأريض كل حجرة ومعزولة عن انتشار الفلاش القوسي.

الميزة الثانية: تشابك ميكانيكي خماسي الوقاية

نظام الوقاية الخماسي ميكانيكي بالكامل، ولا يعتمد على البرمجيات. يمنع جسديا:

1. إغلاق القاطع مع إغلاق مفتاح التأريض

2. فتح الغطاء الأمامي مع إغلاق الكسارة

3. تحريك الكسارة بين المواضع أثناء التشغيل

4. تشغيل مفتاح التأريض بالموصلات الحية

5. إغلاق الكسارة بدون قوة التحكم

الميزة الثالثة: احتواء خطأ القوس العالي

تم اختبار تصنيف القوس الداخلي (IAC) إلى 31.5 كيلو أمبير لمدة ثانية واحدة. يحرك القوس الضغط المباشر لأعلى وبعيدًا عن المشغلين.

الميزة الرابعة: موثوقية عزل الجهد العالي

تتجاوز الخلوصات من مرحلة إلى مرحلة ومن مرحلة إلى الأرض الحد الأدنى من IEC 62271-200. جميع قضبان التوصيل معزولة بالحرارة أو مغطاة بدرع مضاد للكورونا.

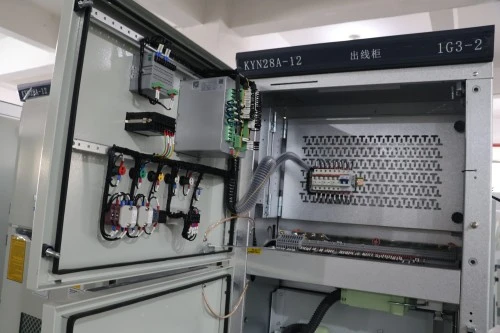

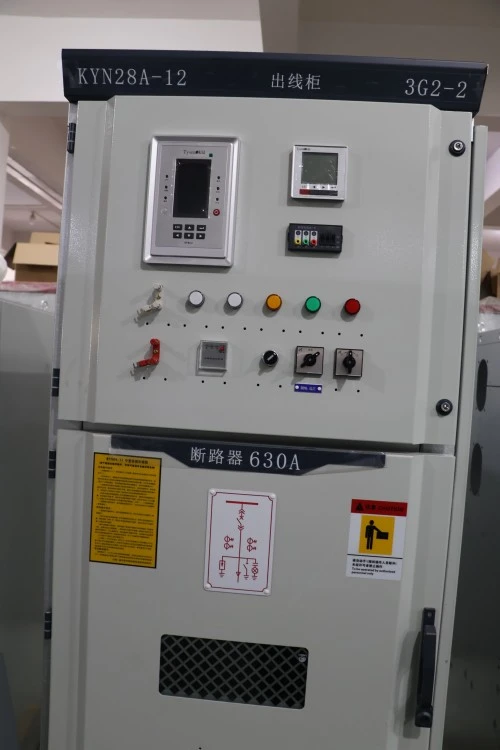

الميزة الخامسة: المراقبة الذكية والتشغيل عن بعد

العبوات الناسفة القياسية (جهاز إلكتروني ذكي) مع رسائل RS485/Modbus أو IEC 61850 GOOSE. مراقبة في الوقت الحقيقي لموضع الكسارة، وحالة شحن الزنبرك، وSF6 (إذا تم استخدامه)، ودرجة الحرارة، والتفريغ الجزئي.

مواصفات المنتج

لماذا تختار شركة Lugao Power Co., Ltd. على المنافسين؟

لماذا يختارنا العملاء بشكل متكرر:

نحن لا نقطع الزوايا على خلوص العزل، أو مادة قضيب التوصيل، أو المتانة المتشابكة. تخضع كل مجموعة مفاتيح KYN Switchgear التي تغادر مصنعنا لاختبار تحمل كامل بقدرة 95 كيلو فولت - وليس اختبارًا "روتينيًا" للجهد المنخفض. كما نقدم أيضًا مخططات توصيل خاصة باللوحة بتنسيق CAD وPDF، وليس قوالب عامة.

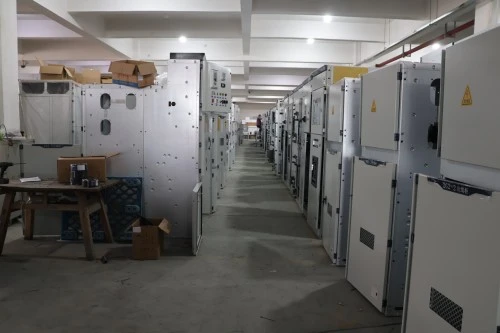

التعبئة والتغليف والتسليم وخدمة ما بعد البيع

التعبئة والتغليف

يتم تغليف كل لوحة مفاتيح كهربائية مدرعة من النوع القابل للسحب بقدرة 35 كيلو فولت KYN بورق VCI مضاد للصدأ + فيلم بلاستيكي

1. ثم يتم وضعها في صندوق من الخشب الرقائقي المعتمد للتبخير مع حشوة رغوية على جميع الزوايا والحواف

2. يتم شحن عربة الكسارة في الوضع المسحوب، ومقفلة بأقواس النقل

3. يتم تفكيك قضبان التوصيل، وتغليفها بشكل فردي، ووضع علامة عليها حسب المرحلة ورقم اللوحة

4. المقابس الثانوية، ومقابض الأرفف، ومفاتيح التأريض، والصمامات الاحتياطية معبأة في صندوق ملحقات مقاوم للعوامل الجوية داخل حجرة الجهد المنخفض

5. تضاف أكياس هلام السيليكا المجففة للشحنات الحساسة للرطوبة (الشحن البحري)

شحن

1. الشحن البحري: حاوية 40 قدم HC تحتوي على 6-8 ألواح (حسب الأبعاد)

2. الشحن البري: شاحنة مسطحة مزودة بأكياس هوائية وأحزمة مضادة للاهتزاز

3. مصطلحات التجارة الدولية: EXW (مصنع)، فوب نينغبو

4. الوثائق المرفقة مع الشحنة

5. رسم الترتيب العام (كما هو مدمج)

6. رسم تخطيطي ذو سطر واحد مع ترقيم اللوحة

7. مخطط الأسلاك (حجم A3، مصفح)

8. فاتورة المواد (القواطع، CT، VTs، المرحلات)

9. تقرير الاختبار الروتيني (موقع من قبل ضمان الجودة)

10. دليل التعليمات (الإنجليزية أو اللغة المحلية)

11. مصفوفة التعشيق وجدول المفاتيح (في حالة استخدام التعشيق الرئيسي)

الالتزام بخدمة ما بعد البيع

1. فترة الضمان: 12 شهرًا من تاريخ الشحن (قابلة للتمديد إلى 24 أو 36 شهرًا مع عقد الخدمة المدفوع)

2. الدعم الفني: استشارة مجانية عن بعد مدى الحياة. يقوم مهندسونا بمراجعة الرسم التخطيطي ذو السطر الواحد وإعدادات الترحيل قبل التسليم.

3. الخدمة الميدانية: الإشراف على التركيب، المساعدة في التشغيل، تشخيص الأخطاء. مجانًا خلال فترة الضمان (يتم فرض تكلفة السفر والإقامة). بعد الضمان، يتم تحصيل الرسوم بالسعر اليومي + قطع الغيار.

4. توريد قطع الغيار: عربات الكسارة، والاتصالات الأولية، والمقابس الثانوية، ومقابض الأرفف، ومفاتيح التأريض، وأجهزة التحكم في درجة الحرارة، والمكونات المتشابكة المخزنة في المخزون. الشحن في اليوم التالي عبر DHL/FedEx لقطع الغيار المهمة.

الأسئلة المتداولة

Q1: هل يمكن استخدام مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب بجهد 35 كيلو فولت KYN في الهواء الطلق في محطة فرعية مدمجة؟

ج: قياسي: IP4X (داخلي فقط).

الخيار: حاوية خارجية IP54 مع سقف مقاوم للعوامل الجوية وتهوية قسرية، تحتوي على ألواح متعددة.

الإجراء: حدد "خارجي" عند طلب عرض أسعار.

س2: كيف يتم التحقق من التشابك الخماسي قبل التنشيط؟

ج: اتبع الاختبار اليدوي خطوة بخطوة (الاختبار الأساسي: 10 دقائق).

عمليات التحقق الرئيسية: الكسارة مفتوحة + التأريض مغلق ← يجب أن يمنع الأرفف. الكسارة مغلقة ← يجب أن يظل الباب الأمامي مغلقًا.

التوصية: الاختبار أثناء التشغيل وكل 6 أشهر.

Q3: عمر جهات الاتصال الأساسية ومؤشر الاستبدال؟

ج: وصلات نحاسية مطلية بالفضة: مُصنفة لـ 5000 عملية.

مؤشر التآكل: خط أحمر مرئي على إصبع الاتصال ← استبدال.

محطة فرعية نموذجية (أرفف مرة واحدة في السنة): تدوم لأكثر من 30 عامًا. التشغيل المتكرر (أفران القوس): قياس مقاومة التلامس سنويًا.
