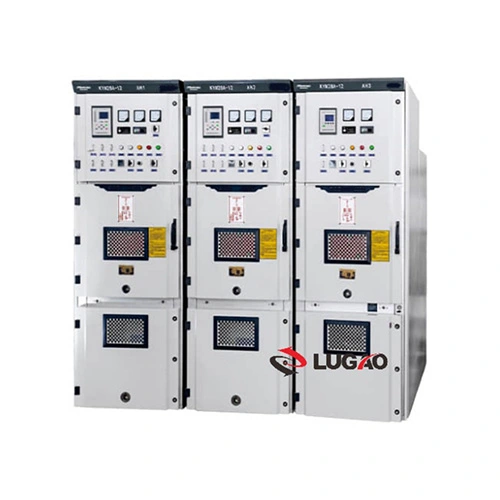

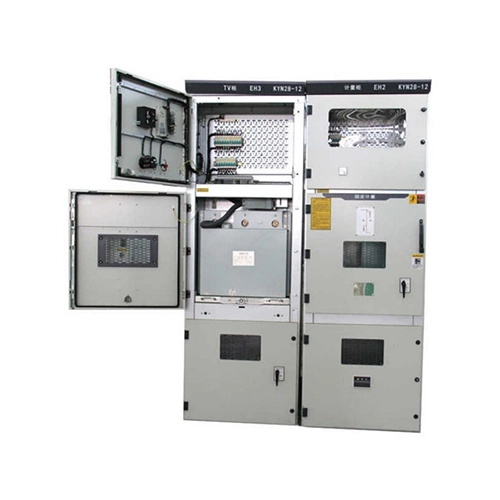

مجموعة المفاتيح الكهربائية ذات لوحة الجهد العالي الثابتة من نوع عربة اليد

إن مجموعة المفاتيح الكهربائية ذات الجهد العالي الثابتة من نوع عربة اليد هي عبارة عن حاوية معدنية مغلقة،المفاتيح الكهربائية ذات الجهد المتوسط ​​المعزولة بالهواءتم تصميم التجميع لأنظمة القضبان المفردة والمزدوجة. ولكن ما هو هذا المنتج بالضبط، وما الذي يمكن أن يفعله للبنية التحتية الكهربائية لديك؟

ما هو:

إنه تصميم هجين يجمع بين مبيت اللوحة الثابتة وآلية عربة اليد القابلة للإزالة لأجهزة التبديل الأساسية (مثل قواطع الدائرة الكهربائية أو الموصلات أو VSDs). يمكن دحرجة عربة اليد فعليًا داخل وخارج اللوحة، بينما تظل قضبان التوصيل والكابلات والمكونات المساعدة ثابتة داخل العلبة. تم توحيد هذا التصميم بموجب المواصفة IEC 62271-200 وGB3906 للجهود المقدرة من 3 كيلو فولت إلى 40.5 كيلو فولت.

ما يمكن أن تفعله:

● التحكم في تدفق الطاقة: يقوم بتوصيل أو فصل الأحمال ذات الجهد العالي بشكل آمن مثل المحولات والمحركات وبنوك المكثفات.

● توفير الحماية من الأخطاء: تعمل مرحلات الحماية المتكاملة وقواطع الدائرة تلقائيًا أثناء الأحمال الزائدة أو الدوائر القصيرة أو الأعطال الأرضية.

● تمكين الصيانة الآمنة: يمكن سحب عربة اليد إلى وضع معزول ومؤرض، مما يؤدي إلى إنشاء فجوة هوائية مرئية - مما يسمح للفنيين بالعمل على الكسارة دون إلغاء تنشيط قضيب التوصيل بالكامل.

● القياس والمراقبة: توفر محولات التيار ومحولات الجهد والعدادات الرقمية المثبتة على اللوحة بيانات في الوقت الفعلي عن حالة النظام.

● التعشيق الآمن: تمنع التعشيقات الميكانيكية والكهربائية حدوث أخطاء بشرية مثل إغلاق القاطع أثناء وجود عربة اليد في منتصف الطريق أو الوصول إلى المقصورات الحية.

باختصار، تعمل مجموعة المفاتيح الكهربائية ذات اللوحة الثابتة ذات الجهد العالي من نوع عربة اليد كحارس بوابة لشبكتك ذات الجهد العالي - آمنة ومرنة ومتينة لأكثر من 20 عامًا من الخدمة.

معلمات المنتج (المواصفات)

يوجد أدناه جدول المواصفات الفنية التفصيلي لمجموعة المفاتيح الكهربائية ذات اللوحة ذات الجهد العالي الثابتة من نوع عربة اليد. تشير جميع القيم إلى نماذج نموذجية بقدرة 12 كيلو فولت؛ الفولتية الأخرى متاحة عند الطلب.

ميزة المنتج والتطبيق (تنسيق الأسئلة والأجوبة)

س 1: ما الذي يجعل تصميم عربة اليد أفضل من مجموعة المفاتيح الكهربائية الثابتة بالكامل؟

ج: يسمح تصميم عربة اليد بإزالة جهاز التبديل الأساسي (قاطع الدائرة الكهربائية) فعليًا من اللوحة للصيانة أو الاستبدال بينما تظل قضبان التوصيل الخاصة باللوحة نشطة. وهذا يقلل من وقت التوقف عن العمل من ساعات إلى دقائق. في المقابل، غالبًا ما تتطلب مجموعة المفاتيح الكهربائية الثابتة إلغاء تنشيط قسم كامل للوصول إلى القاطع. تمنحك مجموعة المفاتيح الكهربائية ذات اللوحة الثابتة ذات الجهد العالي من نوع عربة اليد أفضل ما في العالمين: قضبان التوصيل الثابتة من أجل المتانة، بالإضافة إلى قواطع عربة اليد من أجل إمكانية الخدمة.

س 2: كيف يضمن سلامة المشغل أثناء الأرفف؟

ج: تتضمن مجموعة المفاتيح الكهربائية الخاصة بنا خمسة أقفال متداخلة إلزامية:

1. لا يمكن إغلاق الكسارة إلا إذا كانت عربة اليد في وضع "التشغيل" (متصل).

2. لا يمكن نقل عربة اليد من "غير متصل" إلى "متصل" إلا إذا كان القاطع مفتوحًا.

3. لا يمكن إغلاق مفتاح التأريض إلا عندما تكون عربة اليد في وضع "الاختبار/فصل الاتصال".

4. لا يمكن فتح باب حجرة الكابل إلا عند إغلاق مفتاح التأريض.

5. لا يمكن إدخال أو سحب عربة اليد أثناء إغلاق الكسارة. هذه الأقفال المتداخلة ميكانيكية وكهربائية على حد سواء - وهي آمنة من الفشل حسب التصميم.

Q3: هل يمكن استخدام مجموعة المفاتيح الكهربائية ذات الجهد العالي الثابتة من نوع عربة اليد في الهواء الطلق؟

ج: العلبة القياسية هي IP4X، وهي مناسبة للمحطات الفرعية الداخلية. بالنسبة للتطبيقات الخارجية، نقوم بتوفير مبيتات إضافية مقاومة للعوامل الجوية أو أكشاك ذات تصنيف IP54. يقوم العديد من العملاء بتثبيت مجموعة المفاتيح الكهربائية الخاصة بنا داخل محطات فرعية داخل حاويات أو مباني جاهزة صغيرة بالقرب من مزارع الرياح أو محطات الطاقة الشمسية.

س 4: ما هي التطبيقات الأكثر شيوعًا لهذه المفاتيح الكهربائية؟

ج: يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد العالي الثابتة من نوع عربة اليد على نطاق واسع في:

● محطات مرافق الطاقة الفرعية (التوزيع الأولي والثانوي).

● المنشآت الصناعية (مصانع الصلب، مصانع الأسمنت، البتروكيماويات) – للتحكم في المحركات وحماية المحولات.

● المباني التجارية (المستشفيات ومراكز البيانات والمطارات) - حيث تتطلب درجة عالية من الموثوقية.

● الطاقة المتجددة (مزارع الطاقة الشمسية، مزارع الرياح) – مثل لوحات توصيل الشبكة.

● عمليات التعدين - قوية بما يكفي للبيئات الرطبة والمتربة.

● مصدر طاقة الجر بالسكك الحديدية – عند أنظمة 27.5 كيلو فولت أو 2 × 25 كيلو فولت.

تفاصيل الإنتاج

1. مواد العلبة والطلاء

● المواد: صفائح فولاذية مجلفنة عالية الجودة بسماكة 2 مم (مستوردة من Baosteel)، مطوية بواسطة آلات الثني CNC. حواف مزدوجة مطوية تزيد من الصلابة.

● الطلاء: طلاء مسحوق إيبوكسي بوليستر (سمك لا يقل عن 80 ميكرومتر) بعد السفع الرملي وفقًا لمعيار SA 2.5. اللون RAL 7035 (رمادي فاتح). اختبار رش الملح > 500 ساعة - لا يوجد تآكل.

2. آلية عربة اليد

● المادة: بكرات نايلون عالية القوة + قضبان من الفولاذ المقاوم للصدأ.

● التشغيل: آلية لولبية للداخل/للخارج مع تصميم مضاد لرد الفعل العكسي. يتم اختبار كل عربة يدوية لـ 2000 دورة أرفف كاملة.

● مؤشرات الموقع: أحمر (متصل)، أخضر (اختبار)، أصفر (غير متصل)، يمكن رؤيته من مسافة 5 أمتار.

3. مصاريع (حواجز السلامة التلقائية)

● عند سحب عربة اليد، تقوم المصاريع المعدنية المحملة بنابض بتغطية نقاط الاتصال الأساسية الثابتة تلقائيًا. وهذا يمنع ملامسة الأصابع العرضية للأجزاء الحية. مصاريعنا مصنوعة من سبائك الألومنيوم 3 مم مع معالجة مضادة للتآكل.

4. نظام بسبار

● المادة: نحاس E-Cu عالي التوصيل (نقاوة 99.9%). مطلي بالفضة في جميع المفاصل.

● المقطع العرضي: تم حسابه للحفاظ على ارتفاع درجة الحرارة أقل من 65 كلفن عند التيار المقدر. بالنسبة لـ 3150A، نستخدم قضبان توصيل مزدوجة لكل مرحلة.

● العزل: أكمام عازلة قابلة للتقلص بالحرارة (لون برتقالي) لتحديد الطور والتحكم في التفريغ الجزئي.

5. مفتاح التأريض

● النوع: سريع الصنع، وكسر الأحمال، مع شفرات تأريض مرئية.

● التشغيل: آلية يدوية بمساعدة الزنبرك. يمكن إغلاقه على تيار الدائرة القصيرة الكامل (50 كيلو أمبير مرة واحدة).

● التعشيق: تعشيق ميكانيكي حصري مع وضع عربة اليد - لا يمكن إغلاق المفتاح التأريض إلا إذا كانت عربة اليد في وضع الاختبار/فصلها.

6. مقصورة الجهد المنخفض

● يقع في الجزء العلوي الأمامي (ارتفاع 300 مم)، معزولًا تمامًا عن الأجزاء ذات الجهد العالي. يحتوي على مرحلات وقائية (قائمة على المعالجات الدقيقة)، ومفاتيح تحكم، ومصابيح إشارة، وصمامات مساعدة.

● الأسلاك: جميع الكابلات الثانوية مرقمة، ومجمعة في قنوات PVC المقاومة للهب، وتنتهي على كتل طرفية مع نقاط اتصال احتياطية (20% احتياطية محفوظة).

7. التحكم في التفريغ الجزئي

● جميع موصلات الجهد العالي مستديرة للتخلص من الحواف الحادة.

● تخضع كل لوحة لاختبار التفريغ الجزئي (≥10pC عند 1.1×Ur/√3).

8. دقة تجميع المصنع

● يتم تجميع كل مجموعة مفاتيح كهربائية ثابتة ذات جهد عالي من نوع عربة اليد على منصة محاذية بالليزر. اختلال الاتصال بين عربة اليد والثابت هو <0.5 مم.

● النتيجة: أرفف سلسة بدون طحن أو قوة - لا توجد عربات يدوية عالقة حتى بعد سنوات من الاستخدام.

لماذا تختار Lugao لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​من نوع عربة اليد؟

· الهندسة القائمة على المشاريع: يمكن تصميم تخطيط الخزانة، وتصنيف شريط التوصيل، ونظام ترحيل الحماية، وتكوين CT/VT وإدخال الكابل وفقًا للمخطط أحادي الخط.

· التصنيع على أساس المعايير: يمكن تصنيع المفاتيح الكهربائية وفقًا للمواصفة IEC 62271-200 وGB/T 3906 وDL/T 404 والمواصفات الفنية للمشروع.

· اختيار المكونات المرنة: يمكن تهيئة Lugao VCB، أو ABB، أو Siemens، أو Schneider أو العلامات التجارية الأخرى للمكونات المحددة وفقًا لمتطلبات المشروع.

· التفتيش الروتيني قبل الشحن: يمكن إجراء التشغيل الميكانيكي ووظيفة التعشيق والأسلاك والعزل واختبارات تحمل تردد الطاقة قبل التسليم وفقًا للاتفاقية الفنية.

· دعم المستندات الفنية: يمكن توفير رسومات الترتيب العام والرسوم البيانية أحادية الخط ومخططات الأسلاك الثانوية وتعليمات التشغيل وتقارير الاختبار الروتينية كمرجع للمشروع.
