الشركة المصنعة الأمريكية الموثوقة للمحطات الفرعية

عندما يواجه المخططون الحضريون ندرة الأراضي وارتفاع تكاليف العقارات في المجتمعات السكنية، فإنهم يتساءلون: ما هو تكوين المحطات الفرعية الذي يوفر أصغر مساحة دون المساس بموثوقية شبكات التوزيع الخارجية؟ تجيب شركة Lugao Power Co., Ltd. على ذلك من خلال حلول المحطات الفرعية من النوع الأمريكي، والتي تم تصميمها بتصميم مميز مكون من ثلاثة أقسام - المحولات، والجهد العالي، والجهد المنخفض - والتي تتميز بوحدة محولات مغمورة بالزيت محكمة الغلق تمامًا والتي تشغل ما يقرب من ثلث إلى خمس حجم مكافئات النوع الأوروبي، مما يجعلها الحل النهائي للتوزيع الحضري ذي المساحة المحدودة.

American type substation factory

كيفية الاختيار بين الأمريكية ومحطات فرعية من النوع الأوروبيلمشروعك؟

عند تقييم الموردين المؤهلين لمحطات المحولات الفرعية من نوع Box-Type، تتساءل فرق المشتريات الهندسية بشكل متكرر: هل يجب علينا تحديد معايير التصميم الأمريكية أو الأوروبية لشبكة التوزيع الخاصة بنا؟ تعتمد الإجابة على مساحة الموقع المتوفرة وتفضيلات الشبكة الإقليمية وبيئة التثبيت.

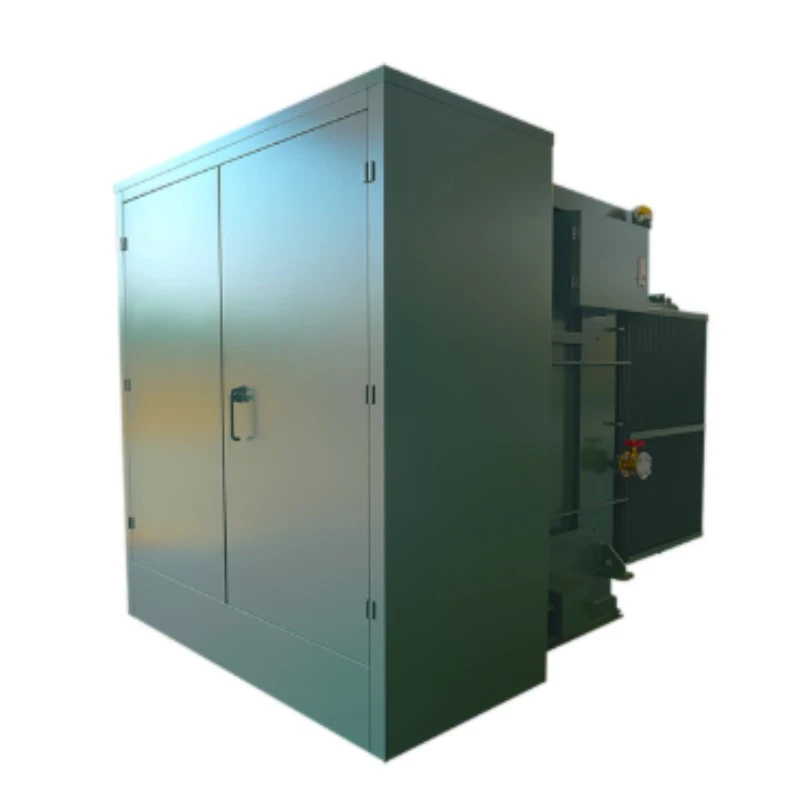

تتميز المحطات الفرعية من النوع الأمريكي بتصميم مميز مكون من ثلاثة أقسام - أقسام المحولات والجهد العالي والجهد المنخفض - حيث تستخدم حجرة المحولات عادةً وحدة مغلقة تمامًا ومغمورة بالزيت. ويؤكد هذا التصميم على البصمة المدمجة، حيث يوفر ما يقرب من ثلث إلى خمس حجم الوحدات من النوع الأوروبي ذات السعة المكافئة. الحجم المنخفض يجعله مناسبًا بشكل خاص للمنشآت الخارجية في المجتمعات السكنية وشبكات التوزيع الحضرية والساحات ذات المساحة المحدودة حيث تكون تكاليف الأراضي باهظة.

على عكس التصميم الأوروبي القائم على الغرفة والذي يعطي الأولوية للوصول إلى الخدمة، تم تحسين التكوين الأمريكي من حيث الكثافة. يلغي تصميم الخزان المحكم الحاجة إلى ممرات صيانة موسعة، مما يسمح بالتركيب في الأماكن الضيقة مثل حواف الطرق أو قطع أراضي المرافق الصغيرة أو داخل المجمعات السكنية. تُترجم كفاءة المساحة هذه مباشرةً إلى توفير كبير في تكاليف حيازة الأراضي للمطورين والمرافق.

American type substation

كيف تضمن لوغاو سلامة العزل الكهربائي في حاوية مدمجة؟

يجب أن تتحمل المحطات الفرعية من النوع الأمريكي الصواعق، وتبديل الجهد الزائد، والإجهاد الحراري المستمر الناتج عن الحمل ضمن حجم منخفض بشكل كبير.لوغاوتم تصميم المحطات الفرعية من النوع الأمريكي بأساسات عالية العزل الكهربائي تم التحقق من صحتها من خلال اختبارات صارمة: يتحمل تردد الطاقة عند 42 كيلو فولت لمدة دقيقة واحدة ويصمد نبض البرق عند 75 كيلو فولت على الجانب عالي الجهد. تلبي هذه العتبات أو تتجاوز المعايير الأمريكية (ANSI/IEEE) والمعايير الدولية، مما يحمي ملفات المحولات الداخلية ومكونات المفاتيح الكهربائية من اضطرابات الشبكة.

يتطلب التصميم المدمج إدارة حرارية فائقة. ترتفع درجة حرارة الحمل الكامل لدينا — حوالي 45.1 كلفن في الملفات ذات الجهد العالي و52.9 كلفن في الملفات ذات الجهد المنخفض — تظل دائمًا ضمن الحدود المنصوص عليها في IEEE. يتضمن تصميم العلبة مسارات تهوية محسنة وأسطح تبديد الحرارة التي تعمل على توجيه الحرارة بعيدًا عن المكونات المهمة، مما يمنع النقاط الساخنة الموضعية التي تؤدي إلى تدهور عزل الورق وتسريع شيخوخة الزيت في بيئة الخزان المغلق.

ما هي وسائل الحماية الهيكلية والبيئية المتكاملة؟

تتعرض حاوية المحطة الفرعية المدمجة للطقس والغبار والتأثيرات العرضية، كخط دفاع أول ضد التدهور البيئي. تحقق المحطات الفرعية من النوع الأمريكي Lugao تصنيفات حماية IP44، مما يوفر مقاومة فعالة ضد دخول الجسيمات الصلبة ورذاذ الماء، مما يجعلها مثالية للمنشآت المفتوحة المعرضة للعناصر. تم تصنيع الهيكل من الفولاذ المقاوم للتآكل مع معالجات سطحية مضادة للتآكل، ويتحمل درجات الحرارة المحيطة القصوى والرطوبة العالية والأجواء الساحلية المسببة للتآكل، مما يضمن السلامة الهيكلية لعقود من الخدمة.

توفر حجرة المحولات المغلقة بالكامل طبقة إضافية من الحماية البيئية. على عكس الوحدات التقليدية المملوءة بالزيت والتي تتطلب خزانات حافظة وأجهزة تنفس من هلام السيليكا، تتميز الوحدات الأمريكية من النوع Lugao بتصميم مغلق تمامًا يمنع دخول الرطوبة وأكسدة الزيت، مما يلغي الصيانة المرتبطة باستبدال أجهزة التنفس وتعبئة الزيت.

كيف يمكن لـ Lugao التحقق من صحة الدائرة القصيرة لمقاومة القدرة في التصاميم المدمجة؟

تواجه شبكات التوزيع حتماً تيارات خطأ. إن قدرة المحطة الفرعية على النجاة من هذه الأحداث دون تشوه داخلي أو تلف بقضيب التوصيل أمر غير قابل للتفاوض. تم اختبار المحطات الفرعية من النوع الأمريكي من نوع Lugao لمقاومة ماس كهربائي - على سبيل المثال، تتضمن التقييمات 20 كيلو أمبير RMS على جانب الجهد العالي - مع عمليات فحص ما بعد الاختبار تؤكد سلامة وصلة قضيب التوصيل وعدم حدوث أي تشوه هيكلي. يعمل هيكل الخزان الصلب المدمج على تعزيز القوة الميكانيكية عن طريق تقليل الامتدادات الداخلية التي يمكن أن تنحرف تحت القوى الكهرومغناطيسية، مما يضمن لمهندسي المشروع أن محطاتنا الفرعية تحافظ على استقرار النظام في ظل ظروف الأعطال الأكثر تطلبًا.

ما هي خيارات السعة والجهد والتكوين التي يمكن لشركة Lugao توفيرها؟

تقوم ورشة الإنتاج المعتمدة من ISO9001 وSGS في Lugao، والمجهزة بخطوط تجميع احترافية وخلجان اختبار كاملة الطاقة، بتصنيع المحطات الفرعية من النوع الأمريكي بما يتفق بدقة مع المعايير الدولية ANSI وIEEE وGB وCE وCCC، مما يدعم النشر المباشر للتوصيل والتشغيل دون تعديلات مكلفة للموقع.

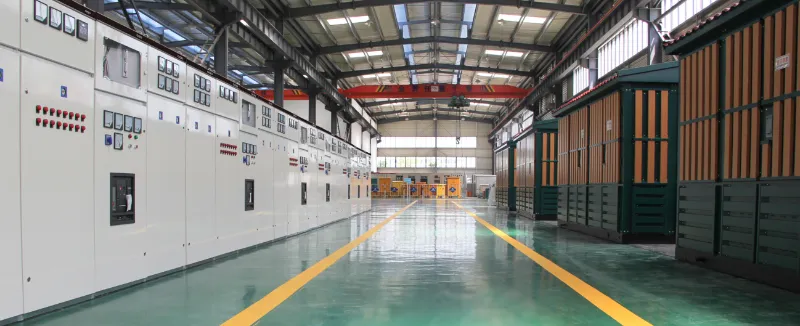

Lugao's ISO9001 production workshop

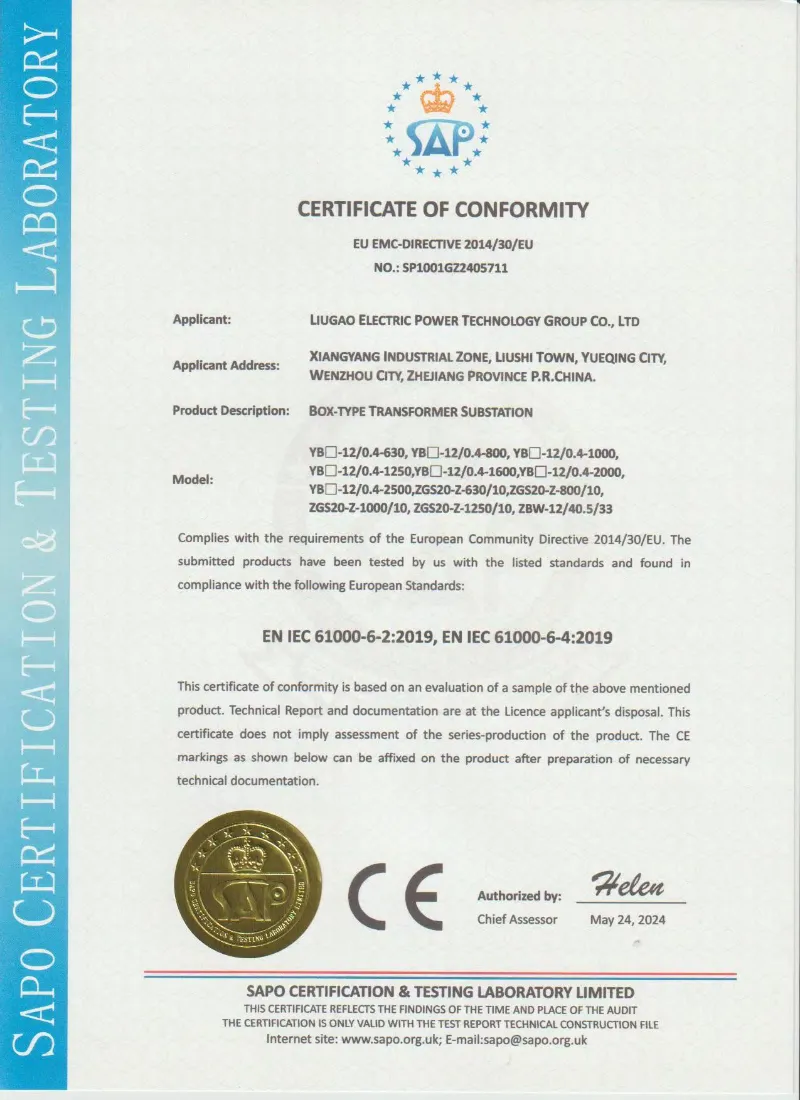

CE international standards of Box-type Transformer substation

فئات الجهد ونطاقات السعة

محطة فرعية من النوع الأمريكي 30 كيلو فولت / 35 كيلو فولت:مصمم لمحطات توزيع المرافق الفرعية وأنظمة تجميع مزارع الرياح والمناطق الصناعية الثقيلة التي تتطلب تحويل الجهد المتوسط مع مقاومة قوية لدائرة القصر ومستويات تفريغ جزئي منخفضة. يتميز بتصميم مدمج مكون من ثلاث حجرات مُحسّن للتركيب في الهواء الطلق.
محطة فرعية ذكية/مدمجة بقدرة 24 كيلو فولت (20 كيلو فولت).：مجهزة بوحدات ذكية على كلا الجانبين من الجهد العالي والمنخفض، مما يتيح التحكم عن بعد والاستشعار والتشوير والتنظيم لتطبيقات أتمتة شبكة الدولة. مناسبة للمباني الحضرية الشاهقة والمنازل السكنية والبنية التحتية البلدية.
محطة التوزيع الفرعية 11 كيلو فولت / 10 كيلو فولت:مثالية للمجمعات التجارية والمجتمعات السكنية ومشاريع كهربة الريف. يتميز بتصميم الخزان المموج أو خيارات المحولات من النوع الجاف، مما يلغي متطلبات صيانة الحفظ ويضمن التشغيل الموثوق به في البيئات الخارجية القاسية.

خيارات المحولات والمفاتيح الكهربائية

تقدم Lugao تكوينات داخلية مرنة لتتناسب مع متطلبات المشروع المحددة:

· نوع المحول: مغمورة بالزيت مختومة بالكامل(S9، S11، S13، SH15) أو خيارات النوع الجاف (SCB10، SCB11، SCBH15)، التي تستوعب السلامة من الحرائق والتفضيلات البيئية. يلغي تصميم الخزان المحكم الحاجة إلى صيانة خزان الزيت وأجهزة التنفس.

· المفاتيح الكهربائية ذات الجهد العالي:خزانات XGN15 أو HXGN17 أو KYN28A مع تكوينات مفتاح الحمل أو قاطع الدائرة الكهربائية، أو الشبكة الحلقية الداعمة، أو الشبكة الطرفية، أو أوضاع إمداد الطاقة المزدوجة.

· توزيع الجهد المنخفض:مجموعة المفاتيح الكهربائية GGD، أو GCS، أو MNS مع وظائف التعويض الواردة والصادرة والتفاعلية، ودعم الهياكل من نوع اللوحة أو المثبتة على الخزانة.

كيفية اختيار المحطة الفرعية المثالية من النوع الأمريكي للمواقع الحضرية ذات المساحة المحدودة؟

بالنسبة للمحطات الفرعية التقليدية ذات المساحة الأرضية الوفيرة، تظل التركيبات التقليدية من نوع البناء ممكنة. ومع ذلك، فإن المجتمعات السكنية الحضرية، والمناطق التجارية المزدحمة، والمنشآت على جانب الطريق تتطلب حلولاً مُحسَّنة من حيث المساحة. تعتبر المحطات الفرعية من النوع الأمريكي، بحجمها الصغير (ثلث إلى خمس نظيراتها من النوع الأوروبي)، مناسبة بشكل خاص لهذه التطبيقات حيث تكون تكاليف الأراضي باهظة. توفر Lugao تحسينًا مخصصًا للبصمة، مما يقلل من متطلبات المساحة الأرضية الإجمالية من خلال استخدام المفاتيح الكهربائية عالية الكثافة وتصميمات المحولات المتكاملة. تتيح المساحة المنخفضة التركيب على قطع أراضي المرافق الصغيرة، داخل المجمعات السكنية، أو بجانب الطرق دون الإضرار بالبنية التحتية الحالية.
