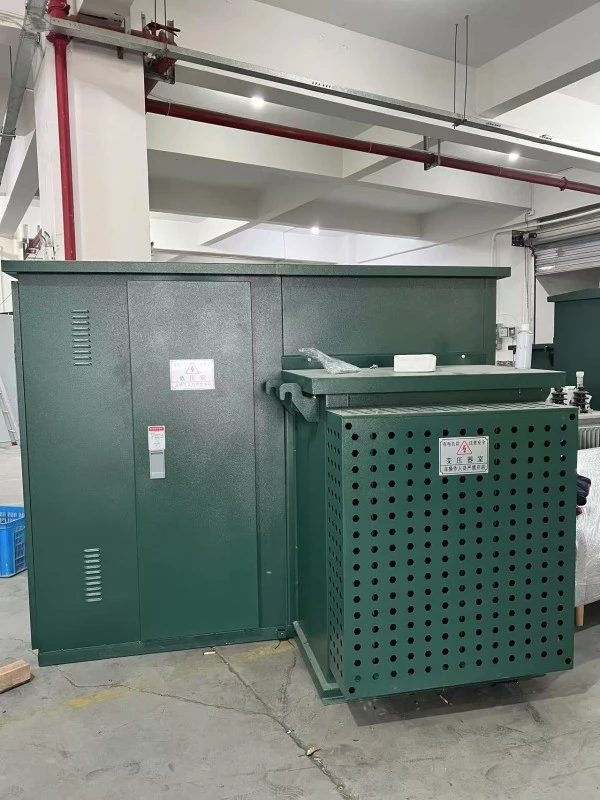

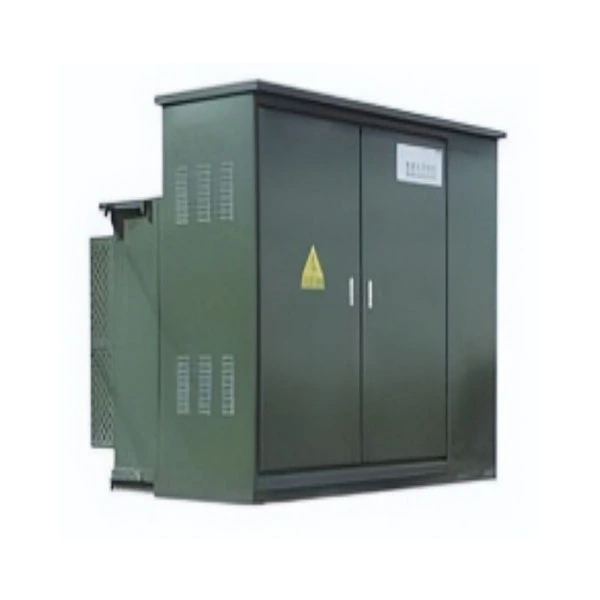

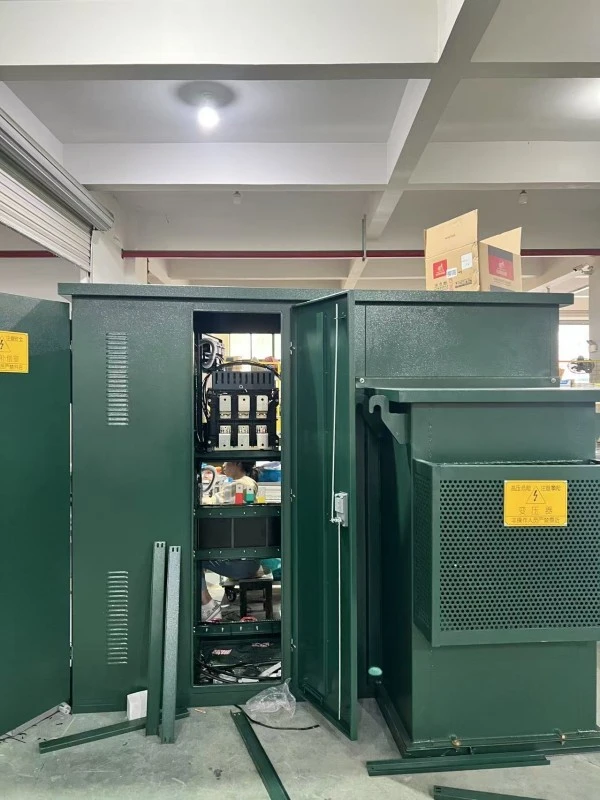

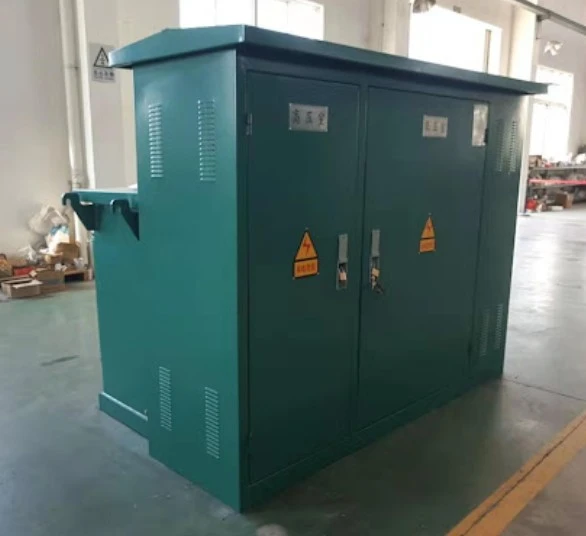

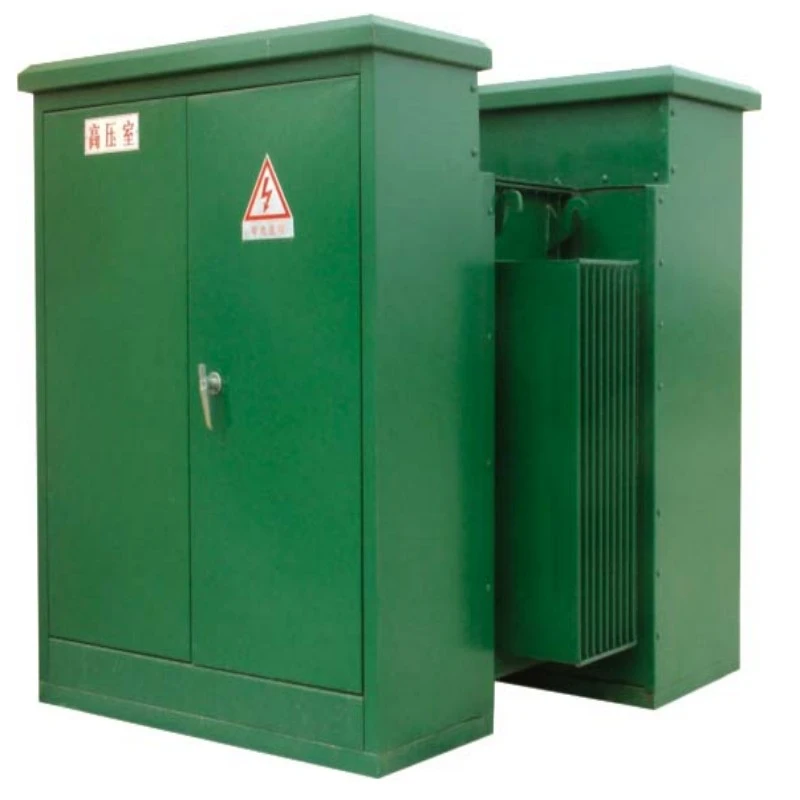

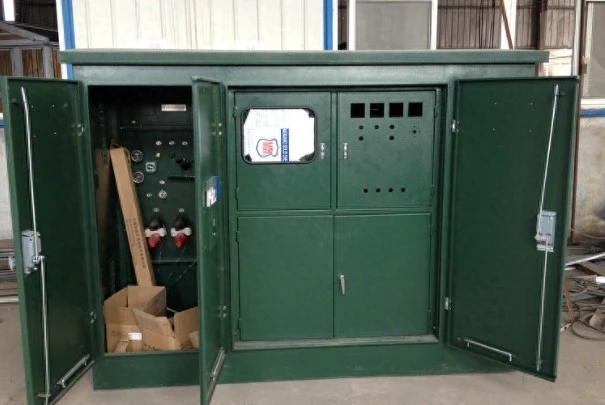

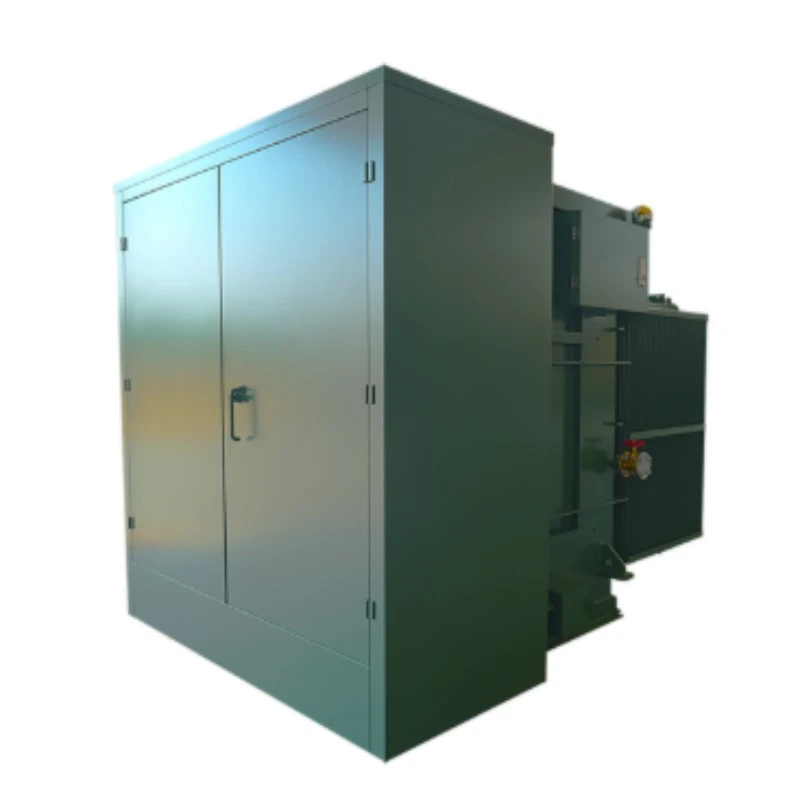

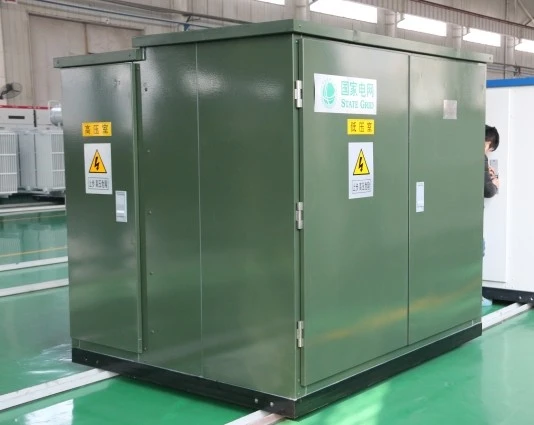

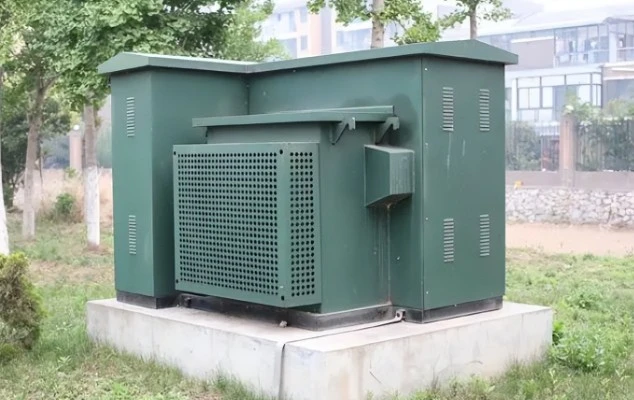

محطة فرعية من النوع الأمريكي العازل لزيت المحولات من النوع الصندوقي

تعد المحطة الفرعية الأمريكية العازلة لزيت المحولات من النوع Box-Type Compact بمثابة حل متكامل ومجهز مسبقًا لتوزيع الطاقة. بحكم التعريف، فهي عبارة عن مجموعة مدمجة مثبتة على الانزلاق تجمع بين أالمفاتيح الكهربائية ذات الجهد العاليومحول طاقة مغمور بالزيت ولوحات توزيع الجهد المنخفض داخل حاوية معدنية واحدة محكمة الغلق.

ما هو:

على عكس المحطات الفرعية التقليدية ذات النمط الأوروبي التي تفصل المكونات، فإن هذاوحدة من النوع الأمريكييستخدم زيت المحولات كعازل كهربائي ووسيط تبريد. يتم دمج خزان المحولات هيكليًا مع العلبة، مما يؤدي إلى إنشاء عامل شكل موحد "من النوع الصندوقي".

ماذا يفعل:

تم تصميم هذه المحطة الفرعية لتحويل الكهرباء الأولية ذات الجهد العالي (عادةً 12 كيلو فولت إلى 36 كيلو فولت) إلى طاقة منخفضة الجهد قابلة للاستخدام (208 فولت إلى 480 فولت). ينفذ ثلاث وظائف حاسمة:

1. خفض الجهد: يقلل الجهد المتوسط ​​من جهد الاستخدام.

2. الحماية: تحتوي على منصهرات وقواطع لحماية شبكات التيار من الأعطال.

3. التوزيع: إدارة وتوزيع الطاقة على المجتمعات السكنية أو المراكز التجارية أو المنشآت الصناعية.

تتفوق المحطة الفرعية العازلة لزيت المحولات من النوع الأمريكي المضغوط من النوع الصندوقي في البيئات التي تكون فيها المساحة مرتفعة ولكن لا يمكن المساس بالموثوقية. إنه يلغي الحاجة إلى ساحة مسيجة منفصلة أو قبو خرساني، حيث أن جميع الأجزاء الحية مغلقة بالكامل.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

Q1: ما الذي يجعل المحطة الفرعية من النوع الأمريكي المدمج ذات العزل الزيتي للمحولات مختلفة عن المحولات القياسية المثبتة على الوسادة؟

ج1: الفرق يكمن في التكامل. المحول القياسي المثبت على الوسادة هو مجرد محول. تشتمل المحطة الفرعية الأمريكية المدمجة من النوع الصندوقي على مقصورة ذات جهد عالي مع مفاتيح وصمامات لفصل الحمل، بالإضافة إلى لوحة قاطعة ذات جهد منخفض. إنها "محطة فرعية في صندوق"، في حين أن الوحدة القياسية هي مجرد محول. كما يوفر العزل الزيتي قدرة فائقة على تبريد القوس أثناء الأعطال.

س2: كيف يفيد عزل الزيت عملي في الظروف المناخية القاسية؟

ج2: يتمتع زيت المحولات بقوة عازلة أعلى من الهواء وموصلية حرارية أفضل بكثير. في المناخات الحارة (حتى 50 درجة مئوية)، يمتص الزيت الحرارة من القلب والملفات، ويبددها عبر جدران الخزان المموجة. في المناخات الباردة، يحافظ الزيت على لزوجة ثابتة، مما يمنع الانحناء الداخلي. وهذا يجعل المحطة الفرعية العازلة لزيت المحولات من النوع الأمريكي المدمجة من النوع الصندوقي مثالية للصحاري والمناطق الساحلية والممرات الجبلية الثلجية.

Q4: هل يمكنني تخصيص تكوين إخراج الجهد المنخفض؟

ج4: نعم. نحن نقدم لوحات منخفضة الجهد قابلة للتكوين من 2 إلى 8 طرق، بما في ذلك مخرجات MCCB (قواطع الدائرة المقولبة). يمكنك أيضًا إضافة حجرات القياس ومانعات الصواعق ومكثفات التصحيح التلقائي لعامل الطاقة.

سيناريوهات التطبيق

1. التقسيمات السكنية: تشغيل الشبكات المغذية تحت الأرض للمجمعات السكنية.

2. مزارع الرياح والطاقة الشمسية: زيادة جهد المولد أو خفض جهد الشبكة للحصول على الطاقة المساعدة.

3. محطات شحن EV: توفر طاقة مخصصة 480 فولت - 3 مراحل لشواحن التيار المستمر السريعة.

4. المناطق الصناعية: تعمل كمحطة فرعية مدمجة مؤقتة أو دائمة لطاقة البناء.

5. مشاريع التجديد الحضري: تحل محل المحولات القديمة من نوع القبو حيث تشكل الفيضانات خطراً.

تفاصيل الإنتاج والمزايا التنافسية

المكونات التفصيلية:

● بناء الخزان: يستخدم خزاننا الفولاذ المدرفل على البارد 2.5 مم - 3.0 مم (يستخدم المنافسون غالبًا 1.5 مم). يتم لحام الزعانف المموجة آليًا لمنع تسرب الزيت بنسبة 100%.

● القلب واللفات: نحن نستخدم فولاذ السيليكون عالي النفاذية والموجه نحو الحبوب (درجة M4). يتم تلدين اللفات النحاسية (وليس الألومنيوم) بالكامل لتقليل فقد التباطؤ.

● جودة الزيت: نقوم بتعبئة زيت المحولات المثبط (معيار IEC 60296) بجهد انهيار أكبر من 60 كيلو فولت. اختياري: إستر طبيعي (زيت نباتي) للمتطلبات القابلة للتحلل.

● مفتاح الجهد العالي: يتضمن مفتاح فصل الحمل ذو 4 مواضع (مغلق/مفتوح/مؤرض/متصل) مع مؤشرات انقطاع مرئية.

● نظام الطلاء: معالجة مسبقة من 5 خطوات + طلاء إيبوكسي غني بالزنك + طبقة علوية من البوليستر. تم اختبار رش الملح لمدة تزيد عن 500 ساعة.

مزايا الإنتاج مقابل المنافسين:

الأسئلة المتداولة

Q1: وصلت المحطة الفرعية الأمريكية ذات النوع الصندوقي العازل لزيت المحولات بضغط زيت منخفض. هل يتسرب؟

ج: لا. نقوم بشحن الوحدات ببطانية نيتروجين صغيرة لمنع الأكسدة. قد يقرأ مقياس الضغط صفرًا. بعد ملئه بالزيت الطازج حتى مؤشر المستوى (حوالي 5-10 سم فوق القلب)، اتركه يستقر لمدة 6 ساعات. إذا انخفض المستوى مرة أخرى خلال 24 ساعة، اتصل بنا لإجراء فحص الختم.

Q4: هل توفرون قطع غيار للمحطة الفرعية الأمريكية المضغوطة من النوع الصندوقي العازلة لزيت المحولات؟

ج: نعم. نقوم بتخزين الصمامات ذات الجهد العالي (نمط Bay-O-Net)، وقواطع الجهد المنخفض، وأجهزة قياس مستوى الزيت، وصمامات تخفيف الضغط، ومجموعات الحشيات لمدة تزيد عن 10 سنوات. اطلب أي قطعة غيار عبر بوابة الويب الخاصة بنا للإرسال خلال 48 ساعة.

س5: كيف يمكنني اختبار جودة الزيت بعد عامين من التشغيل؟

ج: استخدم جهاز اختبار قوة عازل الزيت (ASTM D877). خذ عينة من صمام الصرف السفلي. يجب أن تكون قوة العزل الكهربائي أكبر من 30 كيلو فولت. إذا انخفض إلى أقل من 20 كيلو فولت، قم بتصفية الزيت أو استبداله. نوصي بإجراء تحليل سنوي للغاز المذاب (DGA) للوحدات التي تزيد طاقتها عن 1000 كيلو فولت أمبير.

س 6: هل المحطة الفرعية الأمريكية ذات الصندوق العازل لزيت المحولات متوافقة مع أنظمة الشبكة الذكية؟

ج: بالتأكيد. تشمل الإضافات الاختيارية: وحدات المراقبة عن بعد 4G/5G (درجة حرارة الزيت، الضغط، تيار الحمل) ومنافذ RS485/Modbus RTU. يمكنك دمجها مباشرة في نظام SCADA الخاص بك.

خدمة ما بعد البيع

فترة الضمان: 12 شهرًا من تاريخ التشغيل أو 14 شهرًا من تاريخ الشحن (أيهما يأتي أولاً).

التغطية: جميع عيوب التصنيع بما في ذلك الفشل الأساسي، والدوائر القصيرة المتعرجة، وتسرب الزيت من اللحامات، والمفاتيح الكهربائيةعطل ميكانيكي.
