ما الذي تكشفه عمليات التفتيش بعد الاختبار عن صلابة المحطة الفرعية للمحولات من النوع الصندوقي؟

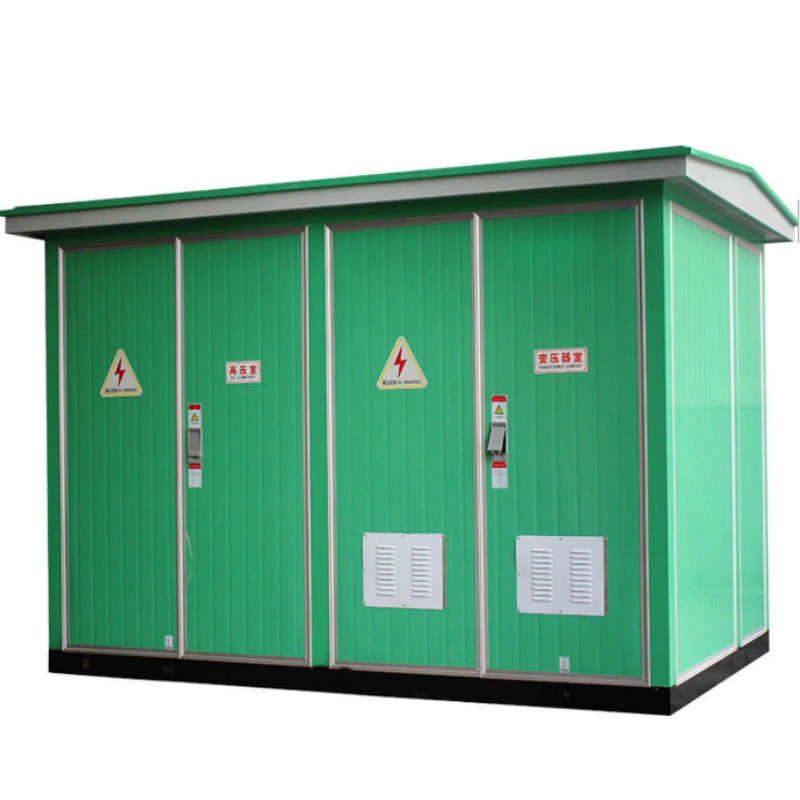

محطة المحولات الفرعية من النوع الصندوقي عبارة عن وحدة توزيع طاقة مدمجة ومجمعة مسبقًا تحتوي على محول ومفاتيح كهربائية وأجهزة حماية داخل حاوية مقاومة للعوامل الجوية. وهو مصمم للتركيب في البيئات ذات المساحة المحدودة: الشوارع الحضرية، والمجمعات الصناعية، ومواقع الطاقة المتجددة، والمواقع النائية. على عكس المحطات الفرعية التقليدية، التي يتم بناؤها في الموقع واختبارها في مكانها، يتم تجميع المحطة الفرعية من النوع الصندوقي في المصنع واختبارها في المصنع قبل شحنها. تم تصميم الاختبارات التي يتم إجراؤها في المصنع - اختبارات العزل الكهربائي، واختبارات التدوير الحراري، واختبارات التحمل الميكانيكية - لمحاكاة عقود من الخدمة في غضون أسابيع. ولكن ما الذي تكشفه هذه الاختبارات فعليًا عن متانة الوحدة؟ لا تكمن الإجابة في ما إذا كانت الوحدة قد اجتازت الاختبارات فحسب، بل في ما تكشفه عمليات التفتيش اللاحقة للاختبار عن حالتها بعد اكتمال الاختبارات.

يعد فحص ما بعد الاختبار هو المرحلة النهائية والأكثر كشفًا لعملية ضمان الجودة لمحطة فرعية للمحولات من النوع الصندوقي. بعد إخضاع الوحدة لأقسى الظروف التي من المحتمل أن تواجهها أثناء الخدمة، يتم تفكيكها وفحصها بالتفصيل. يبحث الفحص عن علامات الإجهاد أو التشوه أو التآكل أو التدهور التي ربما لم تسبب فشلاً أثناء الاختبار ولكنها قد تؤدي إلى فشل في الميدان. إن هذا الفحص بعد الاختبار هو الذي يفصل محطة فرعية قوية حقًا عن تلك التي تلبي فقط الحد الأدنى من المتطلبات. سوف تدرس هذه المقالة ما تكشفه عمليات التفتيش بعد الاختبار حول صلابة أمحطة فرعية للمحولات من النوع الصندوقي، والتي تغطي أنواع الاختبارات التي يتم إجراؤها، ومعايير الفحص، والنتائج التي تشير إلى مستوى عال من الصلابة. سنقدم أيضًا المواصفات التفصيلية وبيانات الاختبار لمنتجات محطة المحولات الفرعية من النوع الصندوقي من مصنعنا فيشركة لوغاو للطاقة المحدودة

جدول المحتويات

• 1. ما هي أنواع الاختبارات التي يتم إجراؤها على محطة فرعية للمحولات من النوع الصندوقي؟
• 2. ما الذي يكشفه فحص ما بعد الاختبار للنظام العازل؟
• 3. ما الذي يكشفه فحص ما بعد الاختبار للنظام الحراري؟
• 4. ما الذي يكشفه فحص ما بعد الاختبار للنظام الميكانيكي؟
• 5. ما الذي يكشفه فحص ما بعد الاختبار للعلبة؟
• 6. ما هي المواصفات الرئيسية وبيانات الاختبار؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هي أنواع الاختبارات التي يتم إجراؤها على محطة فرعية للمحولات من النوع الصندوقي؟

تم تصميم برنامج الاختبار الخاص بمحطة المحولات الفرعية من النوع الصندوقي للتحقق من قدرة الوحدة على تحمل الضغوط الكهربائية والحرارية والميكانيكية التي ستواجهها طوال فترة خدمتها. يتم إجراء الاختبارات وفقًا للمعايير الدولية، بما في ذلك IEC 62271 وIEC 60076 وIEEE C57.12.00. تنقسم الاختبارات إلى ثلاث فئات رئيسية: الاختبارات العازلة، والاختبارات الحرارية، والاختبارات الميكانيكية. تم تصميم كل فئة للتأكيد على جانب مختلف من تصميم المحطة الفرعية وإنشائها. تتحقق اختبارات العزل الكهربائي من قدرة نظام العزل على تحمل الفولتية العالية. تتحقق الاختبارات الحرارية من قدرة نظام التبريد على إدارة الحرارة الناتجة عن المحول والمفاتيح الكهربائية. تتحقق الاختبارات الميكانيكية من السلامة الهيكلية للعلبة والموثوقية التشغيلية لأجهزة التبديل.

يبدأ تسلسل الاختبار عادةً باختبارات العزل الكهربائي، تليها الاختبارات الحرارية، وينتهي بالاختبارات الميكانيكية. بعد كل اختبار، يتم فحص الوحدة بحثًا عن علامات التلف أو التدهور. إن التفتيش بعد الاختبار لا يقل أهمية عن الاختبار نفسه، لأنه يوفر البيانات اللازمة لتقييم مدى متانة التصميم. يلخص الجدول أدناه الاختبارات الرئيسية التي تم إجراؤها على محطة فرعية للمحولات من النوع الصندوقي وجوانب الصلابة التي يتم تقييمها.

في شركة Lugao Power Co.,Ltd، يقوم مصنعنا بإجراء جميع هذه الاختبارات على كل محطة فرعية للمحولات من النوع الصندوقي قبل شحنها. يتم إجراء فحص ما بعد الاختبار من قبل فريق ضمان الجودة لدينا، ويتم توثيق النتائج في تقرير اختبار شامل. يتم تقديم هذا التقرير إلى العميل كدليل على متانة المحطة الفرعية وموثوقيتها.

2. ما الذي يكشفه فحص ما بعد الاختبار للنظام العازل؟

النظام العازل هو قلب محطة المحولات الفرعية من النوع الصندوقي. ويشمل ملفات المحولات، وعزل المفاتيح الكهربائية، والبطانات، ونهايات الكابلات. تم تصميم اختبارات العزل الكهربائي لضغط العزل إلى أقصى حدوده والكشف عن أي نقاط ضعف قد تؤدي إلى فشل الخدمة. يركز فحص ما بعد الاختبار للنظام العازل على ثلاثة مجالات رئيسية: ملفات المحولات، وعزل المفاتيح الكهربائية، والبطانات. يبحث الفحص عن علامات تلف العزل، مثل التتبع أو التشقق أو تغير اللون. كما يبحث أيضًا عن علامات التفريغ الجزئي، والتي يمكن أن تشير إلى وجود فراغات أو ملوثات في العزل.

يتضمن فحص ملفات المحولات بعد الاختبار عادةً فحصًا بصريًا للملفات وحواجز العزل، بالإضافة إلى قياس مقاومة العزل وعامل التبدد. قد يشير التغيير الكبير في هذه المعلمات بعد اختبار العزل الكهربائي إلى تدهور العزل. يركز فحص عزل المفاتيح الكهربائية على قضبان التوصيل والعوازل وأسطح التلامس. يركز فحص البطانات على غلاف البورسلين أو البوليمر ونظام الختم. يلخص الجدول أدناه معايير الفحص الرئيسية للنظام العازل.

في مصنعنا، يتم إجراء فحص ما بعد الاختبار لنظام العزل الكهربائي من قبل مهندسين ذوي خبرة باستخدام معدات تشخيصية متقدمة. تتم مقارنة النتائج مع قياسات الاختبار المسبق للتعرف على أي تغييرات. تعتبر المحطة الفرعية التي لا تظهر أي تغييرات مهمة بعد اختبارات العزل الكهربائي ذات نظام عازل قوي. تم تصميم محطات المحولات الفرعية من النوع الصندوقي لدينا لاجتياز هذه الاختبارات بهامش، مما يضمن التشغيل الموثوق في البيئات الكهربائية الأكثر تطلبًا.

3. ما الذي يكشفه فحص ما بعد الاختبار للنظام الحراري؟

يشتمل النظام الحراري لمحطة المحولات الفرعية من النوع الصندوقي على نظام تبريد المحولات، ونظام التهوية للحاوية، والإدارة الحرارية لمجموعة المفاتيح الكهربائية. تم تصميم الاختبارات الحرارية للتحقق من قدرة نظام التبريد على تبديد الحرارة الناتجة عن المحول والمفاتيح الكهربائية في ظل ظروف الحمل الأكثر تطلبًا. يركز الفحص اللاحق للاختبار للنظام الحراري على حالة مكونات التبريد، وتوزيع درجة الحرارة عبر المحول، وحالة العزل بعد التعرض لدرجات حرارة عالية. يبحث الفحص عن علامات السخونة الزائدة، مثل تغير اللون أو التشوه أو تدهور المواد العازلة.

يتضمن الفحص اللاحق للاختبار لنظام تبريد المحولات فحصًا بصريًا للمشعات ومراوح التبريد ومضخات الزيت. يبحث الفحص عن أي تسربات أو تآكل أو تلف في زعانف التبريد. يتم قياس توزيع درجة الحرارة عبر المحول باستخدام التصوير الحراري لتحديد أي نقاط ساخنة يمكن أن تشير إلى وجود مشكلة في نظام التبريد. يتم تقييم حالة العزل عن طريق قياس درجة البلمرة (DP) للعزل الورقي، مما يدل على مدى الشيخوخة الحرارية. يلخص الجدول أدناه معايير الفحص الرئيسية للنظام الحراري.

في شركة Lugao Power Co.,Ltd، تم تصميم محطات المحولات الفرعية من النوع الصندوقي لدينا بأنظمة تبريد كبيرة الحجم لتوفير هامش حراري. يُظهر فحص ما بعد الاختبار لمحطاتنا الفرعية باستمرار توزيعًا موحدًا لدرجة الحرارة والحد الأدنى من تقادم العزل، مما يؤكد صلابة تصميمنا الحراري. يستخدم مصنعنا فقط مواد عزل ومكونات تبريد عالية الجودة لضمان قدرة محطاتنا الفرعية على تحمل الظروف الحرارية الأكثر تطلبًا.

4. ما الذي يكشفه فحص ما بعد الاختبار للنظام الميكانيكي؟

يشتمل النظام الميكانيكي لمحطة المحولات الفرعية من النوع الصندوقي على هيكل العلبة وآليات تشغيل المفاتيح الكهربائية وأنظمة التثبيت والدعم. تم تصميم الاختبارات الميكانيكية للتحقق من قدرة المحطة الفرعية على تحمل الضغوط الميكانيكية للنقل والتركيب والتشغيل. يركز فحص ما بعد الاختبار للنظام الميكانيكي على حالة العلبة وتشغيل مجموعة المفاتيح الكهربائية وسلامة أنظمة التثبيت والدعم. يبحث الفحص عن علامات تشوه أو تشقق أو ارتخاء للمكونات.

يتضمن فحص ما بعد الاختبار للعلبة فحصًا بصريًا للجدران والسقف والأبواب، بالإضافة إلى فحص نظام الختم. يبحث الفحص عن وجود خدوش أو تآكل أو تلف في الطلاء أو الطلاء. يتم اختبار تشغيل مجموعة المفاتيح الكهربائية عن طريق تشغيل كل مفتاح عدة مرات وقياس عزم دوران التشغيل ومقاومة التلامس. يتضمن فحص أنظمة التثبيت والدعم فحص البراغي والأقواس والأساسات. يلخص الجدول أدناه معايير الفحص الرئيسية للنظام الميكانيكي.

في مصنعنا، يتم إجراء فحص ما بعد الاختبار للنظام الميكانيكي بواسطة فنيين ذوي خبرة باستخدام أدوات معايرة. تتم مقارنة النتائج مع قياسات الاختبار المسبق للتعرف على أي تغييرات. المحطة الفرعية التي لا تظهر أي تغييرات كبيرة بعد الاختبارات الميكانيكية تعتبر ذات نظام ميكانيكي قوي. تم تصميم محطات المحولات الفرعية من النوع الصندوقي لدينا لاجتياز هذه الاختبارات بهامش، مما يضمن التشغيل الموثوق في البيئات الميكانيكية الأكثر تطلبًا.

5. ما الذي يكشفه فحص ما بعد الاختبار للعلبة؟

إن غلاف محطة المحولات الفرعية من النوع الصندوقي هو خط الدفاع الأول ضد البيئة. يجب أن تحمي المكونات الداخلية من المطر والثلج والغبار والأجواء المسببة للتآكل. ويجب أن توفر أيضًا الأمان المادي وتتحمل الضغوط الميكانيكية أثناء النقل والتركيب. يركز فحص ما بعد الاختبار للعلبة على حالة الطلاء أو الطلاء، وسلامة نظام الختم، وتشغيل الأبواب وأنظمة التهوية. يبحث الفحص عن علامات التآكل أو دخول الماء أو تلف هيكل العلبة.

يتضمن الفحص اللاحق للاختبار للعلبة فحصًا بصريًا للأسطح الخارجية والداخلية، وفحص أختام الأبواب، واختبار نظام التهوية. يبحث الفحص عن وجود صدأ أو تقرحات أو تقشير الطلاء. كما يبحث أيضًا عن علامات دخول الماء، مثل بقع الماء أو الرطوبة داخل العلبة. يتم فحص أختام الأبواب للتأكد من مرونتها وضغطها. يتم فحص نظام التهوية للتأكد من تدفق الهواء المناسب وحالة المرشحات. يلخص الجدول أدناه معايير الفحص الرئيسية للعلبة.

في شركة Lugao Power Co.,Ltd، تم تصميم محطات المحولات الفرعية من النوع الصندوقي بنظام تغليف عالي الجودة تم اختباره لتحمل الظروف البيئية الأكثر تطلبًا. لا يُظهر فحص ما بعد الاختبار لمحطاتنا الفرعية باستمرار أي علامات للتآكل أو دخول الماء، مما يؤكد صلابة تصميم العلبة الخاصة بنا. يستخدم مصنعنا مواد وطلاءات عالية الجودة فقط لضمان قدرة محطاتنا الفرعية على تحمل الظروف البيئية الأكثر تطلبًا.

6. ما هي المواصفات الرئيسية وبيانات الاختبار؟

يوفر الجدول التالي المواصفات الرئيسية وبيانات الاختبار لمنتجات المحطات الفرعية للمحولات من النوع الصندوقي. تعتمد هذه المواصفات على نتائج الفحص ما بعد الاختبار من مصنعنا وتمثل الأداء النموذجي لمحطاتنا الفرعية.

في مصنعنا، يتم اختبار وفحص كل محطة فرعية للمحولات من النوع الصندوقي قبل الشحن. يتضمن تقرير الاختبار نتائج جميع عمليات الفحص السابقة واللاحقة للاختبار، مما يوفر للعميل سجلاً كاملاً لأداء المحطة الفرعية وقوتها. يضمن التزامنا بالجودة والاختبار حصول عملائنا على منتج يعمل بشكل موثوق لعقود من الزمن.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو الاختبار الأكثر أهمية لمحطة فرعية للمحولات من النوع الصندوقي؟

الإجابة: جميع الاختبارات مهمة، لكن اختبارات العزل غالبًا ما تعتبر الأكثر أهمية لأنها تتحقق من سلامة نظام العزل، وهو السبب الأكثر شيوعًا لفشل المحولات. يوفر فحص ما بعد الاختبار للنظام العازل الدليل الأكثر مباشرة على صلابة المحطة الفرعية. في شركة Lugao Power Co.,Ltd، نقوم بإجراء جميع اختبارات العزل الكهربائي وفقًا للمواصفة IEC 60076 ونقدم تقارير اختبار مفصلة.

السؤال 2: كيف تختلف عمليات التفتيش بعد الاختبار عن الاختبارات الروتينية؟

الإجابة: يتم إجراء اختبارات روتينية على كل وحدة للتحقق من استيفائها للمتطلبات الأساسية للمعيار. يتم إجراء عمليات فحص ما بعد الاختبار بعد إخضاع الوحدة لأقسى الظروف التي من المحتمل أن تواجهها أثناء الخدمة. تبحث عمليات التفتيش بعد الاختبار عن علامات الإجهاد أو التشوه أو التدهور التي ربما لم تسبب فشلاً أثناء الاختبار ولكنها قد تؤدي إلى فشل في الميدان. توفر عمليات التفتيش بعد الاختبار تقييماً أكثر شمولاً للصلابة.

السؤال 3: ما هي المهلة الزمنية النموذجية لمحطة فرعية للمحولات من النوع الصندوقي؟

الإجابة: تعتمد المهلة الزمنية على حجم وتعقيد المحطة الفرعية. بالنسبة للوحدات القياسية، تكون المهلة عادةً من 6 إلى 8 أسابيع. بالنسبة للوحدات المخصصة ذات المتطلبات الخاصة، قد تكون المهلة الزمنية أطول. في شركة Lugao Power Co.,Ltd، نقدم لعملائنا جدولًا زمنيًا واقعيًا ونبقيهم على علم بالتقدم المحرز خلال عملية التصنيع والاختبار.

السؤال 4: هل يمكن استخدام محطة فرعية للمحولات من النوع الصندوقي في البيئات القاسية؟

الإجابة: نعم، تم تصميم محطات المحولات الفرعية من النوع الصندوقي للاستخدام في مجموعة واسعة من البيئات، بما في ذلك درجات الحرارة القصوى والرطوبة العالية والأجواء المسببة للتآكل. يمكن تحديد العلبة بحماية إضافية، مثل تصنيف IP أعلى، أو طلاء مقاوم للتآكل، أو نظام تبريد للبيئات ذات درجة الحرارة العالية. في مصنعنا، يمكننا تخصيص المحطة الفرعية لتلبية المتطلبات البيئية المحددة لمشروعك.

السؤال 5: ما هو عمر الخدمة المتوقع لمحطة فرعية للمحولات من النوع الصندوقي؟

الإجابة: عمر الخدمة المتوقع لمحطة المحولات الفرعية من النوع الصندوقي هو 25-30 عامًا، اعتمادًا على ظروف التشغيل وجودة الصيانة. تشير نتائج الفحص بعد الاختبار إلى أن محطاتنا الفرعية مصممة لتقديم خدمة موثوقة خلال هذه الفترة. من خلال الصيانة المناسبة، بما في ذلك عمليات الفحص والاختبار الدورية، يمكن إطالة عمر الخدمة.

8. الاستنتاج

تكشف عمليات التفتيش بعد الاختبار الكثير عن مدى متانة محطة المحولات الفرعية من النوع الصندوقي. وهي توضح ما إذا كان نظام العزل يمكنه تحمل ضغوط الخلل دون أن يتحلل. وهي توضح ما إذا كان نظام التبريد يمكنه إدارة الحرارة الناتجة عن المحول والمفاتيح الكهربائية. وهي توضح ما إذا كان النظام الميكانيكي يمكنه تحمل ضغوط النقل والتركيب والتشغيل. وهي توضح ما إذا كان العلبة يمكنها حماية المكونات الداخلية من البيئة. في شركة Lugao Power Co.,Ltd، يقوم مصنعنا بإجراء عمليات فحص شاملة بعد الاختبار على كل محطة فرعية للمحولات من النوع الصندوقي نقوم بتصنيعها. تؤكد نتائج عمليات التفتيش هذه على متانة تصميمنا وتزود عملائنا بالثقة في أن محطتهم الفرعية ستعمل بشكل موثوق لعقود من الزمن. نحن نستخدم مواد عالية الجودة، وعمليات تصنيع دقيقة، واختبارات صارمة للتأكد من أن كل محطة فرعية ننتجها تلبي أعلى معايير الجودة والموثوقية.

سواء كنت تقوم بتصميم نظام توزيع جديد أو ترقية نظام موجود، فإننا ندعوك للاتصال بفريقنا الفني لمناقشة متطلباتك. يمكننا تقديم مواصفات المنتج التفصيلية وبيانات الاختبار ودعم التطبيقات. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لمشاريع الطاقة حول العالم.

اتصل بشركة Lugao Power Co.,Ltd اليوملمناقشة متطلبات محطة المحولات الفرعية من النوع Box الخاصة بك واكتشاف كيف يمكن لمحطاتنا الفرعية تلبية متطلبات نظام الطاقة الخاص بك.
