كيف يزيل المحول من النوع الجاف مخاطر تسرب الزيت؟

في الطابق السفلي من أحد المستشفيات في سنغافورة، توجد غرفة محولات بجوار مجموعة المفاتيح الكهربائية الرئيسية. الغرفة نظيفة وجافة وخالية من أي رائحة. لا توجد حواجز احتواء، ولا فواصل الزيت عن الماء، ولا توجد أنظمة إخماد حرائق تتجاوز كاشفات الدخان القياسية. هذه ليست رقابة تنظيمية. إنه اختيار تصميم متعمد أصبح ممكنًا من خلال استخدام محول النوع الجاف. في المحولات التقليدية المملوءة بالزيت، تتطلب نفس الغرفة أرضية مغطاة لاحتواء التسريبات، وسياج مقاوم للحريق للتخفيف من مخاطر حريق النفط، ونظام تهوية لإدارة الحرارة والأبخرة. يلغي محول النوع الجاف كل هذه المتطلبات عن طريق التخلص من الزيت نفسه. هذه ليست مجرد راحة؛ إنه تحول أساسي في كيفية تصميم السلامة الكهربائية.

سؤال كيف أمحول النوع الجافإن القضاء على مخاطر تسرب الزيت هو في الأساس مسألة ما يحل محل الزيت. في المحول المملوء بالزيت، يؤدي الزيت وظيفتين حاسمتين: فهو يعزل اللفات ويبردها. في حالة تسرب الزيت، يتم اختراق كلتا الوظيفتين، مما يؤدي إلى ارتفاع درجة الحرارة، وفشل العزل، وربما فشل كارثي. يحقق المحول من النوع الجاف نفس وظائف العزل والتبريد من خلال المواد الصلبة والهواء. يتم تغليف اللفات في نظام عزل صلب، وعادةً ما يتم صب راتنجات الإيبوكسي أو مواد مشربة بالضغط الفراغي (VPI). يتم تحقيق التبريد من خلال دوران الهواء الطبيعي أو تبريد الهواء القسري. نظرًا لعدم وجود سائل يمكن تسريبه، لا يتم تقليل خطر تسرب الزيت فحسب؛ يتم القضاء عليه تماما. سوف تستكشف هذه المقالة ميزات الهندسة والمواد والتصميم التي تجعل محول النوع الجاف خيارًا ممتازًا للتطبيقات التي تكون فيها مخاطر تسرب الزيت غير مقبولة.

جدول المحتويات

• 1. تشريح تسرب الزيت: أين تفشل المحولات المملوءة بالنفط؟
• 2. العزل بالراتنج المصبوب: الحاجز الصلب الذي يحل محل الزيت
• 3. تقنية VPI: عندما يصبح الملف هو العزل
• 4. التبريد بدون سائل: كيف يقوم الهواء بوظيفة الزيت
• 5. الحالة الأمنية والبيئية لمحولات النوع الجاف
• 6. الأسئلة المتداولة (الأسئلة الشائعة)
• 7. الاستنتاج

1. تشريح تسرب الزيت: أين تفشل المحولات المملوءة بالنفط؟

لتقدير سبب تفوق المحولات من النوع الجاف، من المفيد فهم نقاط الفشل المحددة التي تؤدي إلى تسرب الزيت في المحولات التقليدية. المحول المملوء بالزيت عبارة عن مجموعة معقدة من خزان فولاذي، وقلب، ولفائف، وعزل، وبطانات، وحشيات، وصمامات. يمثل كل مكون من هذه المكونات مسار تسرب محتمل. على مدى عمر المحول، يتعرض الزيت للتدوير الحراري، مما يؤدي إلى تمدد وانكماش الخزان والمكونات. يمكن أن تتسبب هذه الحركة الدورية في ضغط الحشيات واسترخائها، مما يؤدي في النهاية إلى فقدان قوة الختم الخاصة بها. يمكن أن يتحلل الزيت نفسه، مكونًا أحماضًا وحمأة تهاجم الحشيات والخزان. طبقات اللحام يمكن أن تتطور إلى شقوق التعب. يمكن أن تخفف الصمامات والبطانات. ويمكن أن يتآكل الخزان نفسه، خاصة في البيئات الرطبة أو المسببة للتآكل. يلخص الجدول أدناه نقاط تسرب الزيت الأكثر شيوعًا في المحولات المملوءة بالزيت.

لا تقتصر عواقب تسرب الزيت على فقدان سائل العزل والتبريد. يشكل تسرب الزيت خطر الانزلاق على الأرض، ويلوث التربة والمياه الجوفية إذا وصل إلى البيئة، ويزيد من خطر نشوب حريق إذا لامس الزيت مصدر اشتعال. في المنشآت الداخلية، يمكن أن يشكل تراكم بخار الزيت خطرًا على صحة الموظفين. يمكن أن تكون تكلفة تنظيف تسرب النفط، والتخلص من التربة الملوثة، وإصلاح المحولات باهظة. في بعض الولايات القضائية، يمكن أن تكون الغرامات التنظيمية المفروضة على تسرب الزيت شديدة. ولهذا السبب يتجه العديد من مديري ومهندسي المنشآت إلى المحولات من النوع الجاف، مما يزيل هذه المخاطر تمامًا.

فيشركة لوغاو للطاقة المحدودةلقد قمنا بتصنيع المحولات لأكثر من عقدين من الزمن، وقد شهدنا بشكل مباشر التكاليف والمخاطر المرتبطة بتسرب النفط. ينتج مصنعنا محولات من النوع الجاف والمملوءة بالزيت، ونحن ملتزمون بمساعدة عملائنا على اختيار التكنولوجيا المناسبة لتطبيقاتهم المحددة. بالنسبة للتركيبات الداخلية، والبيئات الحساسة، والمواقع التي تكون فيها السلامة من الحرائق أمرًا بالغ الأهمية، غالبًا ما يكون المحول من النوع الجاف هو الخيار الأفضل.

2. العزل بالراتنج المصبوب: الحاجز الصلب الذي يحل محل الزيت

النوع الأكثر شيوعًا من محولات النوع الجاف يستخدم عزل الراتنج المصبوب. في هذا التصميم، يتم تغليف اللفات ذات الجهد العالي والجهد المنخفض في راتنجات إيبوكسي صلبة مصبوبة. يتم خلط الراتينج مع مادة حشو، مثل دقيق السيليكا، ويتم سكبه في قالب حول اللف. يتم بعد ذلك معالجة الراتينج ليشكل غلافًا صلبًا يحيط بالملف بالكامل. توفر هذه القشرة كلا من العزل الكهربائي والحماية الميكانيكية لللف. نظرًا لأن العزل صلب، فلا يوجد سائل يتسرب. نظام العزل بالراتنج المصبوب يتميز أيضًا بمقاومة عالية للرطوبة، الغبار، والمواد الكيميائية المسببة للتآكل، مما يجعله مناسبًا للبيئات القاسية.

نظام العزل بالراتنج المصبوب ليس مجرد بديل للزيت؛ إنه نظام عزل متفوق في كثير من النواحي. يتمتع راتنجات الإيبوكسي بقوة عازلة عالية، مما يعني أنه يمكنه تحمل الفولتية العالية دون أن ينهار. كما أنه يتمتع بموصلية حرارية عالية، مما يسمح بنقل الحرارة بعيدًا عن الملف بكفاءة أكبر من الزيت في بعض الحالات. كما أن الراتنج ينطفئ ذاتيًا، مما يعني أنه لن يتحمل الحريق. وهذه ميزة سلامة حاسمة مقارنة بالزيت القابل للاشتعال. يقارن الجدول أدناه الخصائص الرئيسية لعزل الراتنج المصبوب مع العزل الزيتي.

في مصنعنا، نستخدم عملية الصب الفراغي للتأكد من أن راتنجات الايبوكسي تملأ القالب بالكامل وتغلف اللف دون أي فراغات أو جيوب هوائية. يمكن أن تسبب الفراغات تفريغًا جزئيًا، مما قد يؤدي إلى فشل العزل بمرور الوقت. تضمن عملية الصب الفراغي لدينا أن يكون الراتينج كثيفًا ومتجانسًا، مما يوفر أعلى مستوى من سلامة العزل. نحن نستخدم أيضًا عملية معالجة خاضعة للرقابة للتأكد من أن الراتنج يحقق خصائصه الميكانيكية والكهربائية الكاملة. والنتيجة هي محول من النوع الجاف خالي تمامًا من الزيت والمخاطر المرتبطة بتسرب الزيت.

3. تقنية VPI: عندما يصبح الملف هو العزل

في حين أن الراتنج المصبوب هو النوع الأكثر شيوعًا للمحولات من النوع الجاف، إلا أن هناك تقنية أخرى تستخدم للمحولات الأكبر حجمًا: التشريب بالضغط الفراغي (VPI). في محول VPI، لا يتم تغليف الملف في كتلة صلبة من الراتنج. وبدلاً من ذلك، يتم تشريب اللف بورنيش راتنجي تحت ضغط وفراغ. يخترق الورنيش ورق العزل والمسافات بين الموصلات ويملأها بالراتنج. بعد عملية التشريب، يتم معالجة اللف، ويصلب الراتنج، مما يربط اللف بالكامل في هيكل صلب ومتماسك. يتم بعد ذلك تغطية هذا الهيكل بطبقة واقية، مثل طلاء السيليكون، لتوفير حماية إضافية ضد الرطوبة والتلوث.

تخلق عملية VPI ملفًا قويًا للغاية. يقوم الراتينج بربط الموصلات معًا، مما يمنع الحركة والاهتزاز الذي يمكن أن يسبب تآكل المادة العازلة. يقوم الراتينج أيضًا بإغلاق اللف ضد الرطوبة والملوثات. مثل الراتنج المصبوب، فإن محولات VPI خالية تمامًا من الزيت، مما يقلل من خطر تسرب الزيت. غالبًا ما تُستخدم محولات VPI للحصول على تقييمات طاقة أكبر حيث تكون الكتلة الصلبة لمحول الراتنج المصبوب ثقيلة جدًا أو باهظة الثمن. يقارن الجدول أدناه الخصائص الرئيسية لمحولات الراتنج المصبوب وVPI.

في Lugao، نقوم بتصنيع كلا من محولات الراتنج المصبوب والنوع الجاف VPI. تم تجهيز مصنعنا بأحدث معدات الصب الفراغي ومعدات VPI، ويتمتع مهندسونا بخبرة واسعة في اختيار التكنولوجيا المناسبة لكل تطبيق. سواء كانت الحاجة إلى محول مدمج وخفيف الوزن للوحة توزيع داخلية أو محول كبير عالي الجهد لمنشأة صناعية، يمكننا توفير حل المحولات من النوع الجاف الذي يزيل مخاطر تسرب الزيت.

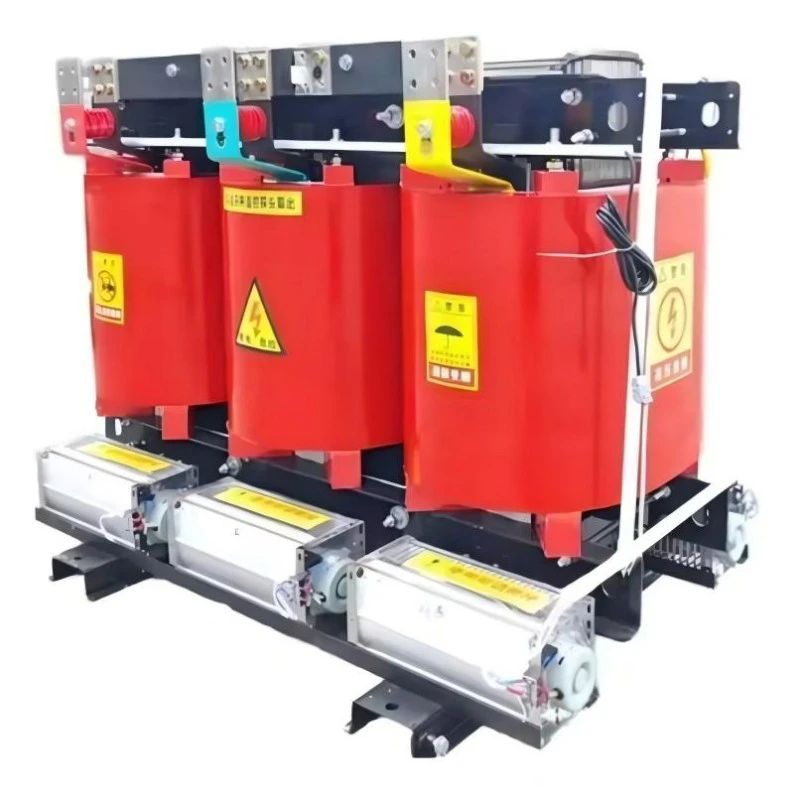

4. التبريد بدون سائل: كيف يقوم الهواء بوظيفة الزيت

إحدى وظائف الزيت في المحول هي تبريد اللفات. يوصل الزيت الحرارة بعيدًا عن اللفات وينقلها إلى سطح الخزان، حيث تتبدد إلى الهواء المحيط. في المحولات من النوع الجاف، يتم تنفيذ وظيفة التبريد عن طريق الهواء. تم تصميم اللفات بمجاري هواء وقنوات تبريد تسمح للهواء بالدوران وحمل الحرارة بعيدًا. في المحولات الصغيرة، يكون الحمل الحراري الطبيعي كافياً لتوفير التبريد اللازم. في المحولات الأكبر حجما، يتم استخدام المراوح لدفع الهواء عبر قنوات التبريد، مما يزيد من قدرة التبريد. يقارن الجدول أدناه طرق التبريد المستخدمة في المحولات المملوءة بالزيت والجافة.

في مصنعنا، نقوم بتصميم محولاتنا من النوع الجاف مع أنظمة تبريد الهواء المحسنة. يتم تصنيع اللفات باستخدام موصلات ملفوفة بدقة ومواد عازلة تخلق قنوات تبريد موحدة. في الوحدات الأكبر حجمًا، نستخدم مراوح عالية الكفاءة لضمان تبريد الملفات بشكل فعال في جميع ظروف التحميل. نستخدم أيضًا أجهزة استشعار درجة الحرارة وأنظمة التحكم لمراقبة درجة حرارة الملفات والتحكم في المراوح. وهذا يضمن أن المحول يعمل عند درجة الحرارة المثلى، مما يزيد من كفاءته وعمر الخدمة. يؤدي غياب الزيت في نظام التبريد إلى التخلص من مخاطر التسربات والحاجة إلى احتواء الزيت والتخلص منه، مما يجعل المحول من النوع الجاف حلاً أكثر صداقة للبيئة وأقل صيانة.

5. الحالة الأمنية والبيئية لمحولات النوع الجاف

إن التخلص من تسرب الزيت ليس الميزة الوحيدة للمحولات من النوع الجاف. كما أن غياب النفط يلغي خطر نشوب الحرائق، والحاجة إلى احتواء النفط، والمخاطر البيئية المرتبطة بالتسربات النفطية. وتتزايد أهمية هذه الفوائد المتعلقة بالسلامة والبيئة بالنسبة لمديري المرافق وشركات التأمين والجهات التنظيمية. في العديد من الولايات القضائية، يعد استخدام المحولات من النوع الجاف إلزاميًا للتركيبات الداخلية وللمواقع التي قد يتواجد فيها الجمهور، مثل المستشفيات والمدارس ومراكز التسوق. يلخص الجدول أدناه الفوائد الأمنية والبيئية لمحولات النوع الجاف مقارنة بالمحولات المملوءة بالزيت.

في Lugao، نحن ملتزمون بتزويد عملائنا بحلول محولات آمنة وموثوقة وصديقة للبيئة. تم تصميم محولاتنا من النوع الجاف لتلبية معايير السلامة والبيئة الأكثر صرامة. نحن نستخدم فقط مواد عالية الجودة ذاتية الإطفاء في محولات الراتنج المصبوب وVPI. لقد حصل مصنعنا على شهادة ISO 9001 وISO 14001، وتم اختبار منتجاتنا وفقًا للمعيار IEC 60076 والمعايير الدولية الأخرى. سواء كنت تقوم ببناء منشأة جديدة أو ترقية منشأة موجودة، يمكننا مساعدتك في اختيار محول النوع الجاف المناسب لتطبيقك.

6. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: هل المحولات من النوع الجاف خالية تمامًا من الزيت؟

الإجابة: نعم، المحولات من النوع الجاف خالية تمامًا من الزيت. ويستخدمون مواد عازلة صلبة، مثل راتنجات الإيبوكسي المصبوبة أو الورق المشرب بالراتنج، والهواء للتبريد. لا يوجد سائل عازل أو مبرد في المحول. هذه هي السمة المميزة للمحولات من النوع الجاف والسبب في القضاء على مخاطر تسرب الزيت.

السؤال 2: ما هي التطبيقات الرئيسية للمحولات من النوع الجاف؟

الإجابة: تُستخدم المحولات من النوع الجاف عادةً في التطبيقات التي تكون فيها السلامة من الحرائق وحماية البيئة أمرًا بالغ الأهمية. تشمل التطبيقات الشائعة التركيبات الداخلية في المستشفيات والمدارس ومراكز التسوق ومباني المكاتب. كما أنها تستخدم في المناجم تحت الأرض، والأنفاق، والمنصات البحرية، حيث يكون خطر تسرب النفط أو الحريق غير مقبول. كما أنها مفضلة لتطبيقات الطاقة المتجددة، مثل مزارع الرياح والطاقة الشمسية.

السؤال 3: كيف يمكن مقارنة المحولات من النوع الجاف بالمحولات المملوءة بالزيت من حيث الكفاءة؟

الإجابة: المحولات من النوع الجاف عمومًا أقل كفاءة قليلًا من المحولات المملوءة بالزيت والتي لها نفس تصنيف الطاقة. وذلك لأن الهواء وسيلة تبريد أقل فعالية من الزيت. ومع ذلك، فإن الفرق صغير، ويمكن للمحولات الحديثة من النوع الجاف المزودة بأنظمة تبريد مُحسّنة تحقيق كفاءات قريبة جدًا من تلك الخاصة بالمحولات المملوءة بالزيت. بالنسبة للعديد من التطبيقات، فإن فوائد السلامة والبيئة للمحولات من النوع الجاف تفوق الفرق البسيط في الكفاءة.

السؤال 4: ما هي الصيانة التي تتطلبها المحولات من النوع الجاف؟

الإجابة: تتطلب المحولات من النوع الجاف صيانة أقل من المحولات المملوءة بالزيت. لا يوجد زيت لاختباره أو تصفيته أو استبداله. وتتمثل مهام الصيانة الرئيسية في تنظيف مجاري الهواء ومراوح التبريد لضمان تدفق الهواء بشكل صحيح، والتحقق بشكل دوري من اللفات للتأكد من تراكم الغبار. في بعض البيئات، قد يكون من الضروري تنظيف اللفات باستخدام مكنسة كهربائية أو قطعة قماش جافة. عادة ما تكون فترة الصيانة سنوية أو كل سنتين، حسب البيئة.

السؤال 5: هل المحولات من النوع الجاف أغلى من المحولات المملوءة بالزيت؟

الإجابة: تتمتع المحولات من النوع الجاف عمومًا بتكلفة شراء أولية أعلى من المحولات المملوءة بالزيت والتي لها نفس تصنيف الطاقة. ومع ذلك، قد تكون التكلفة الإجمالية للملكية أقل عند الأخذ في الاعتبار تكاليف احتواء النفط وإخماد الحرائق والصيانة والامتثال البيئي. بالنسبة للتركيبات الداخلية، فإن التوفير في تكاليف البناء (لا حاجة للأرضيات المغطاة أو الغرف المقاومة للحريق) يمكن أن يعوض ارتفاع سعر الشراء. يمكن لمصنعنا تقديم مقارنة تفصيلية للتكلفة لتطبيقك المحدد.

7. الاستنتاج

يعمل محول النوع الجاف على التخلص من مخاطر تسرب الزيت عن طريق التخلص من الزيت نفسه. من خلال استخدام أنظمة العزل الصلبة، مثل راتنجات الايبوكسي المصبوبة أو تشريب VPI، وتبريد الهواء، يوفر المحول من النوع الجاف مستوى من السلامة وحماية البيئة غير ممكن مع المحولات التقليدية المملوءة بالزيت. الفوائد واضحة: عدم وجود تسرب للزيت، وعدم وجود خطر الحريق، وعدم وجود متطلبات احتواء، والحد الأدنى من الصيانة. بالنسبة للتطبيقات التي تكون فيها السلامة والموثوقية والمسؤولية البيئية ذات أهمية قصوى، فإن محول النوع الجاف هو الخيار الأفضل.

في شركة Lugao Power Co.,Ltd.، قمنا بتصميم وتصنيع المحولات من النوع الجاف لأكثر من عقد من الزمان. يستخدم مصنعنا تقنية صب الفراغ المتقدمة وتقنية VPI لإنتاج محولات تلبي أعلى معايير الجودة والأداء. نحن نقدم مجموعة كاملة من المحولات من النوع الجاف، بدءًا من وحدات التوزيع الصغيرة وحتى محولات الطاقة الكبيرة. فريقنا الفني متاح لمساعدتك في اختيار المحول المناسب لتطبيقك. سواء كنت قلقًا بشأن مخاطر تسرب الزيت، أو السلامة من الحرائق، أو الامتثال البيئي، يمكننا توفير حل يلبي احتياجاتك.

اتصل بـ Lugao Power Co.,Ltd. اليوملمعرفة المزيد حول منتجات المحولات من النوع الجاف وكيف يمكنها القضاء على مخاطر تسرب الزيت في منشأتك.
