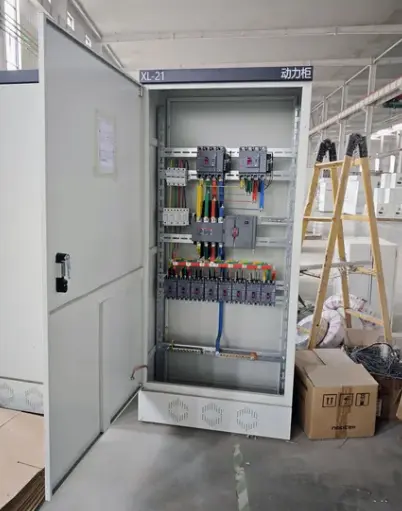

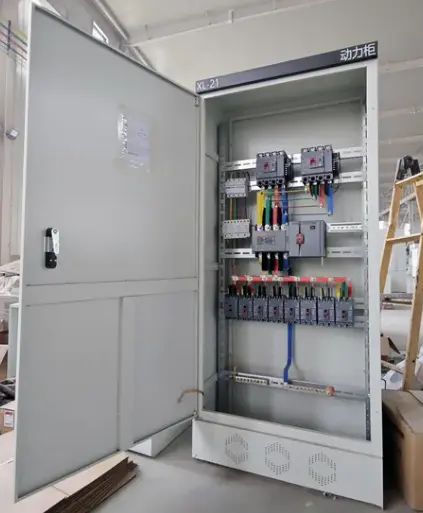

XL-21 مجموعة المفاتيح الكهربائية لصندوق توزيع الطاقة الثابتة

إن مجموعة المفاتيح الكهربائية لصندوق توزيع الطاقة الثابتة XL-21 عبارة عن خزانة توزيع طاقة منخفضة الجهد مثبتة على الحائط أو مثبتة على الأرض، ويتم تصنيفها عادةً حتى 630 أمبير. إنه يتميز بهيكل تثبيت داخلي من النوع الثابت - مما يعني أن جميع قواطع الدائرة والموصلات والعدادات والمحطات الطرفية مثبتة بشكل دائم على قضبان داخلية أو لوحات تثبيت، بدلاً من أن تكون قابلة للسحب.

ماذا يفعل هذا المنتج؟

● يستقبل ويوزع الطاقة الكهربائية من مصدر رئيسي وارد إلى دوائر فرعية متعددة صادرة

● يوفر حماية من التيار الزائد وقصر الدائرة للمعدات النهائية باستخدام قواطع الدائرة المقولبة (MCCBs) أو قواطع الدائرة المصغرة (MCBs)

● يتيح التحكم المحلي في المحركات ودوائر الإضاءة والأحمال الأخرى عبر أزرار الضغط أو مفاتيح الاختيار المثبتة على الباب

● أجهزة قياس ومراقبة المنازل مثل الأميتر والفولتميتر وعدادات الطاقة الرقمية

● عزل الدوائر لإجراء صيانة آمنة باستخدام مفتاح وارد رئيسي أو قاطع دائرة

المعلمات التقنية

المعايير والشهادات

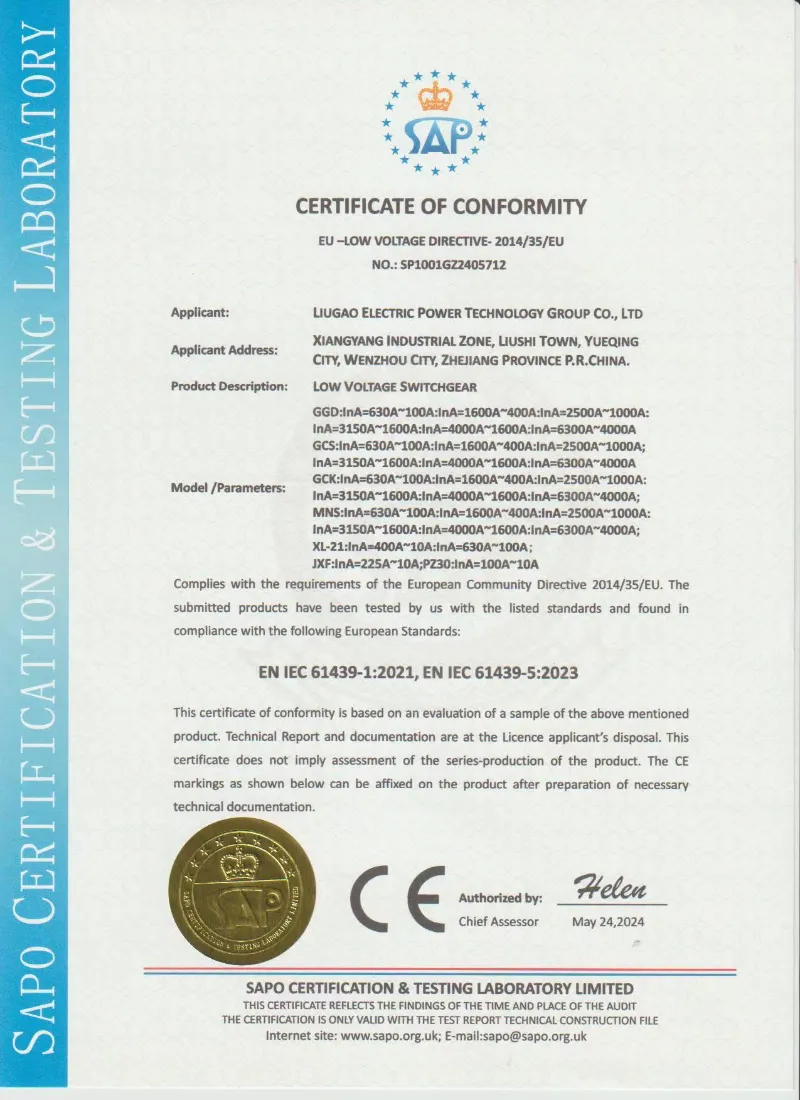

يمكن تصنيع مجموعة المفاتيح الكهربائية لصندوق توزيع الطاقة الثابتة XL-21 وفقًا للمواصفة IEC 61439 وGB/T 7251 والمتطلبات الفنية الخاصة بالمشروع. تدعم شركة Lugao Power الاختبارات الروتينية للمصنع قبل الشحن، بما في ذلك اختبار مقاومة العزل، واختبار تحمل الجهد الكهربي لتردد الطاقة، وفحص الأسلاك، واختبار التشغيل الميكانيكي، والفحص البصري.

• IEC 61439 مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض
• نظام إدارة الجودة في المصنع ISO
• تقرير الاختبار الروتيني متاح قبل التسليم
• دعم التفتيش من طرف ثالث عند الطلب
• يتوفر تصنيع المعدات الأصلية والتخصيص الخاص بالمشروع

على عكس أكبر قابلة للسحبالمفاتيح الكهربائية، تم تصميم XL-21 للتطبيقات التي تكون فيها تغييرات الدائرة نادرة ويتم تقدير البساطة على المرونة المعيارية. يوفر تصميمه الثابت تكلفة أولية أقل ومساحة أصغر وسهولة في التركيب. في جوهر الأمر، تعد خزانة التوزيع XL-21 بمثابة العمود الفقري لتوزيع الطاقة الصغيرة إلى المتوسطة - حيث يمكن الاعتماد عليها وغير معقدة واقتصادية.

مزايا المنتج

توفر مجموعة المفاتيح الكهربائية لصندوق توزيع الطاقة الثابتة XL-21 العديد من المزايا الجذابة التي تجعلها الخيار المفضل لتطبيقات التوزيع الثابتة.

ميزات المنتج

تشتمل لوحة توزيع الطاقة ذات الجهد المنخفض على الميزات المميزة التالية التي تميزها عن صناديق التوزيع الثابتة المنافسة.

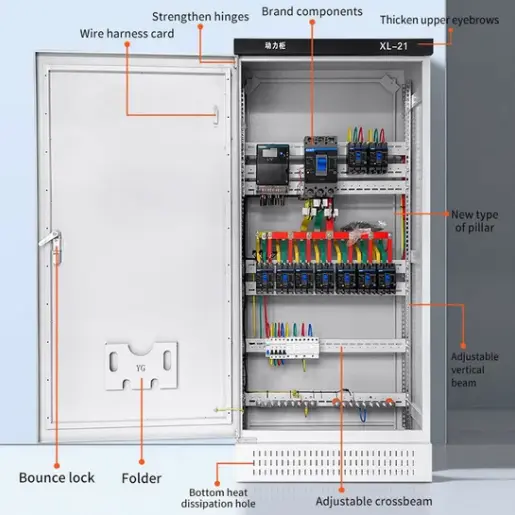

إطار ملحوم بطبقة مزدوجة: الإطار الرئيسي مصنوع من الفولاذ المدلفن على البارد بسمك 1.5 مم إلى 2.0 مم مع لحام القوس المحمي المستمر بثاني أكسيد الكربون في جميع الوصلات. بعد اللحام، يخضع الهيكل بأكمله لإزالة الشحوم والفوسفات وطلاء المسحوق الكهروستاتيكي (70 ميكرومتر على الأقل) في RAL 7035. وتتفوق هذه الحماية مزدوجة الطبقة بشكل كبير على الصناديق المثبتة بمسامير أو المجمعة بمسامير في البيئات المسببة للتآكل.

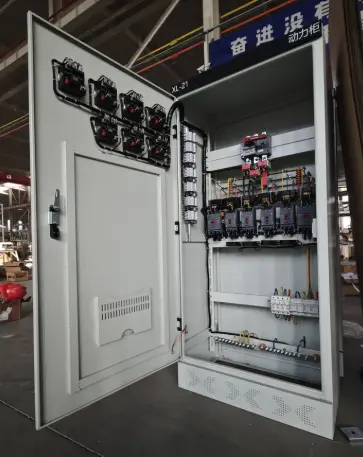

باب مفصلي بفتحة بزاوية 130 درجة: تم تجهيز الباب الأمامي بمفصلات شديدة التحمل من الفولاذ المقاوم للصدأ تسمح بفتح بزاوية 130 درجة، بالإضافة إلى آلية قفل ثلاثية النقاط (أعلى، وسط، أسفل) بمقبض قياسي DIN. يتم توفير نافذة أداة شفافة لقراءة العدادات دون فتح الباب.

الألواح الجانبية والخلفية القابلة للإزالة: يمكن إزالة الألواح الجانبية واللوحة الخلفية باستخدام مفتاح سداسي قياسي. يتيح ذلك إمكانية الوصول إلى المكونات الداخلية بزاوية 360 درجة أثناء التثبيت أو الصيانة - وهي ميزة نادرًا ما توجد في صناديق التوزيع منخفضة التكلفة.

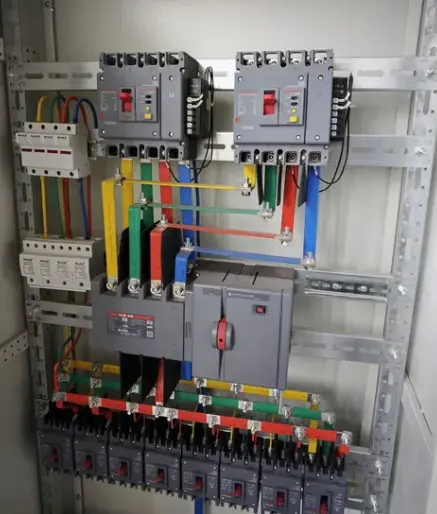

قضبان التثبيت العامة: داخليًا، تم تجهيز الخزانة بكل من لوحات التثبيت المثقبة (للأجهزة المثبتة بالبراغي) وقضبان DIN ذات القبعة العلوية (للأجهزة الإضافية). يستوعب هذا التصميم ثنائي النظام أي علامة تجارية من MCCB أو MCB أو موصل أو كتلة طرفية.

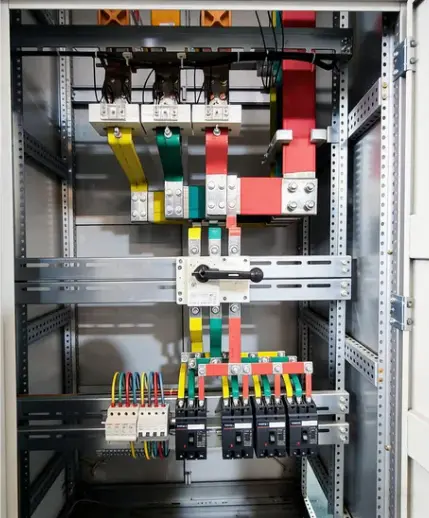

قضبان التوصيل المحايدة والأرضية المدمجة: يعمل القضيب المحايد النحاسي المثبت في المصنع (السعة الكاملة) والقضيب الأرضي (نصف السعة) على الارتفاع الكامل للعلبة، مع نقاط اتصال مثقوبة مسبقًا كل 50 مم. لا حاجة لإضافة أشرطة توصيل منفصلة في الموقع.

نظام إدارة الكابلات: أحواض كابلات عمودية على كلا الجانبين الأيسر والأيمن، كل منها مزود بأغطية قابلة للإزالة. يتم توفير فتحات دخول/خروج الكابلات على الجدران العلوية والسفلية والجانبية. تفصل قناة أسلاك التحكم المنفصلة أسلاك الجهد المنخفض عن كابلات الطاقة.

مفتاح العزل الوارد مع قفل الباب: مقبض المفتاح الوارد الرئيسي متشابك ميكانيكيًا مع الباب الأمامي - لا يمكن فتح الباب إلا إذا كان المفتاح الرئيسي في وضع إيقاف التشغيل. تمنع ميزة الأمان هذه الاتصال العرضي بالأجزاء الحية.

وضع العلامات على الدوائر ذات الشاشة الحريرية: يتم وضع علامة واضحة على كل موضع دائرة على لوحة التثبيت الداخلية باستخدام طباعة حريرية مقاومة للاهتراء. الملصقات لا تبهت أو تتقشر مثل الملصقات اللاصقة.

تطبيق المنتج

تُستخدم مجموعة المفاتيح الكهربائية لصندوق توزيع الطاقة الثابتة XL-21 على نطاق واسع في القطاعات التالية:

● المنشآت الصناعية - ورش الآلات، وخطوط التجميع، ومعدات مناولة المواد، ومحطات اللحام (عادةً مغذيات 100 أمبير - 630 أمبير)

● المباني التجارية - مراكز التسوق وأرضيات المكاتب ومحلات البيع بالتجزئة والمطاعم (الإضاءة والتوزيع العام للطاقة)

● المجمعات السكنية – توزيع طوابق المباني السكنية، والمرافق المجتمعية، وإضاءة مواقف السيارات

● البنية التحتية - إضاءة الأنفاق، وطاقة محطات تحصيل الرسوم، وخزائن التحكم في إضاءة الشوارع

● أنظمة التدفئة والتهوية وتكييف الهواء – التوزيع الرئيسي لمحطات التبريد ووحدات معالجة الهواء وغرف المضخات

● الطاقة المؤقتة للموقع – مقطورات البناء، وتوزيع طاقة الأحداث، ومجموعات إنتاج الأفلام

في جميع هذه السيناريوهات، توفر خزانة التوزيع الكهربائية توازنًا بين التكلفة والموثوقية وسهولة الصيانة لا يمكن أن تحققه المفاتيح الكهربائية الأكثر تعقيدًا.

التعليمات

ما هو النطاق الحالي المقدر لمجموعة المفاتيح الكهربائية XL-21؟

يمكن عادةً تكوين صندوق توزيع الطاقة الثابت XL-21 من 100 أمبير إلى 630 أمبير وفقًا لحمل المشروع وتصميم الدائرة.

هل يستطيع Lugao تخصيص تخطيط المكونات الداخلية؟

نعم. يمكننا تخصيص تخطيط MCCBs وMCBs والموصلات والعدادات والمحطات الطرفية وقضبان التوصيل ومواضع دخول الكابلات وفقًا للمخطط أحادي الخط.

ما هي المعلومات التي يجب أن أقدمها للاقتباس؟

يرجى تقديم الجهد المقنن والتيار المقنن وعدد الدوائر الواردة والصادرة ومواصفات القاطع ودرجة الحماية ونوع التثبيت والكمية ومنفذ الوجهة.

هل يمكنك تقديم مخططات الأسلاك قبل الإنتاج؟

نعم. يمكن لشركة Lugao توفير الرسومات التخطيطية ومخططات الأسلاك ووثائق التأكيد الفني قبل الإنتاج للحصول على موافقة العميل.

هل خزانة XL-21 مناسبة للاستخدام الخارجي؟

تُستخدم الخزانات القياسية XL-21 بشكل أساسي في الداخل. بالنسبة للتطبيقات الخارجية، يمكننا تخصيص حماية IP أعلى، وهيكل مقاوم للمطر، وطلاء مضاد للتآكل.

التغليف والشحن وخدمات ما بعد البيع والأسئلة الشائعة

التعبئة والتغليف والشحن

التعبئة الفردية:يتم تغليف كل خزانة بورق VCI المضاد للصدأ، ثم غلاف فقاعي، ثم شريط مطاطي، وأخيرًا يتم وضعها في صندوق من الخشب الرقائقي مقاس 10 مم مع واقيات حواف فولاذية.

شروط الشحن:FOB Ningbo، CIF الموانئ الرئيسية، أو الأعمال السابقة.

مهلة:15 يوم عمل للتكوينات القياسية (حتى 10 وحدات).

خدمة ما بعد البيع - ضمان لمدة عام

●فترة الضمان:12 شهرًا من بدء التشغيل أو 18 شهرًا من الشحن، أيهما يأتي أولاً.

●التغطية:عيوب التصنيع بما في ذلك تشقق لحام الإطار، وفشل الطلاء (غير الكاشط)، وخلل في قفل الباب، وأخطاء الأسلاك.

● الاستثناءات:الأضرار الناجمة عن التركيب غير السليم، أو التحميل الزائد بما يتجاوز التيار المقنن، أو التأثير المادي، أو التآكل الناتج عن المواد الكيميائية غير المحددة، أو القوة القاهرة.
