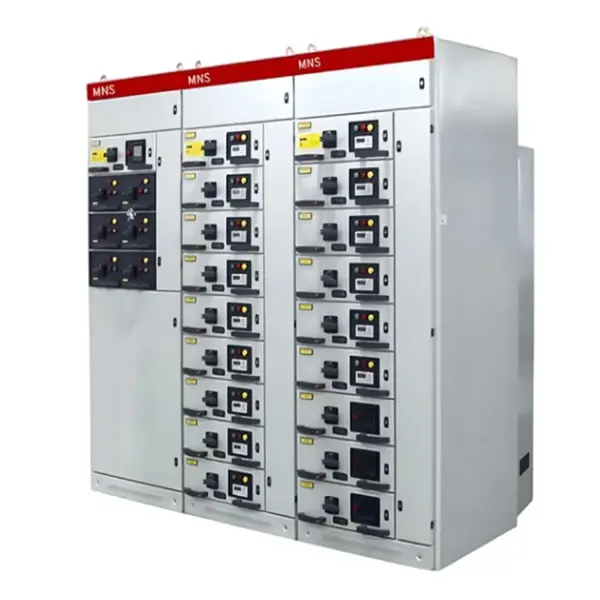

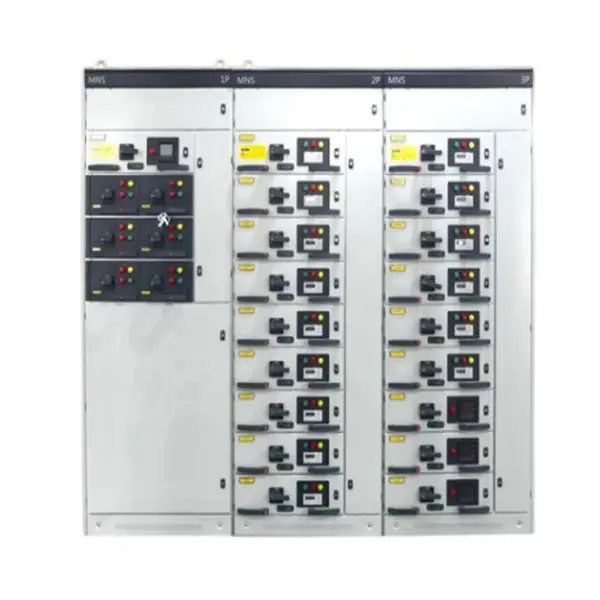

MNS Modularization نوع السحب خزانة التبديل

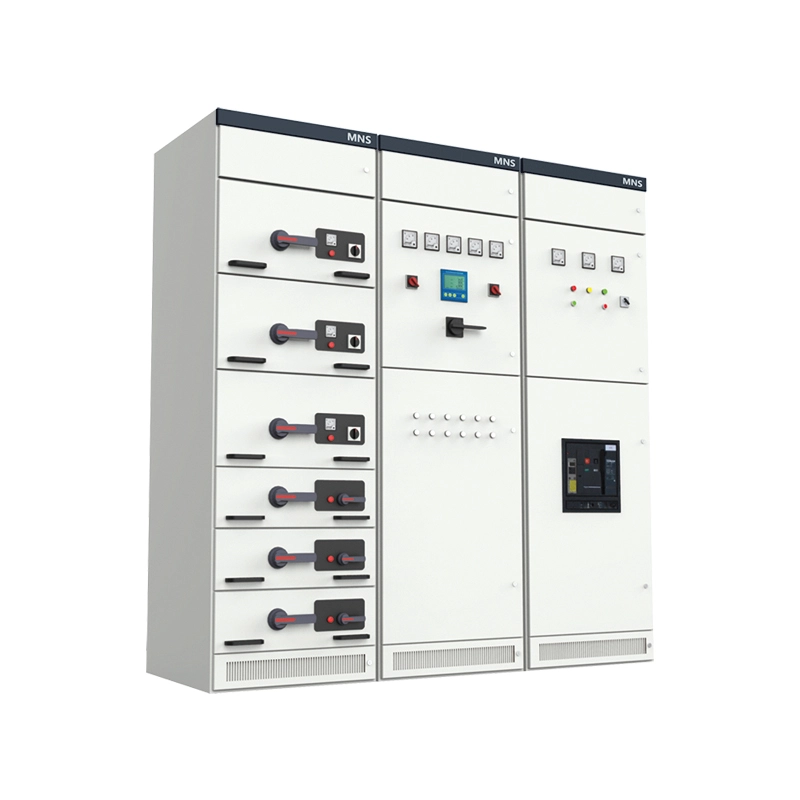

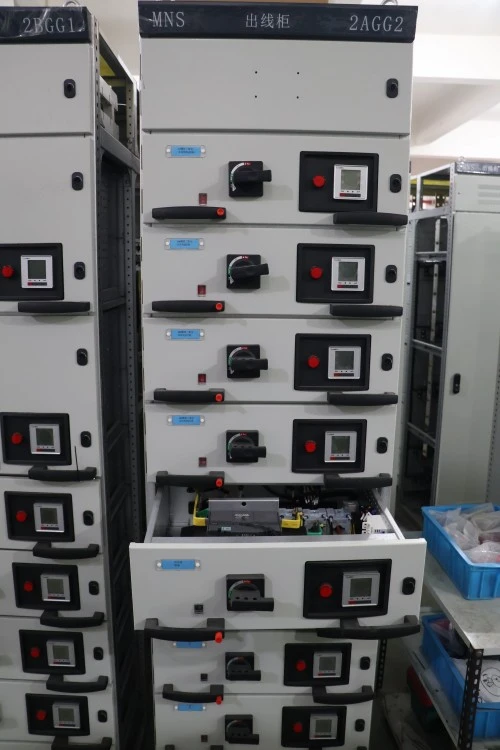

إن خزانة التبديل من النوع MNS Modularization Draw-Out هي أالمفاتيح الكهربائية المغلقة ذات الجهد المنخفض (حتى 690 فولت).تم تصميم التجميع وفقًا لإطار عمل MNS (نظام الشبكة المعيارية). يتم وضع كل وحدة وظيفية - مثل مشغل المحرك أو قاطع التغذية أو وحدة إمداد الطاقة - في علبة سحب فردية يمكن إدخالها أو سحبها أو استبدالها دون إيقاف تشغيل النظام بأكمله. تخدم الخزانة ثلاث وظائف أساسية: توزيع الطاقة (تغذية دوائر فرعية متعددة)، والتحكم في المحرك (بدء التشغيل، والإيقاف، وحماية المحركات)، وحماية النظام (الدائرة القصيرة، والحمل الزائد، وعزل الخطأ الأرضي). باختصار، إنه مركز لإدارة الطاقة للتوصيل والتشغيل للمنشآت الصناعية والتجارية.

مزايا المنتج

ميزات المنتج

على عكس الخزانات العامة القابلة للسحب، تتضمن خزانة المفاتيح من النوع القابل للسحب من MNS هذه الميزات المميزة:

معلمات المنتج

تطبيق المنتج (السيناريوهات)

يتم نشر خزانة التبديل من النوع MNS Modularization Draw-out على نطاق واسع في:

● المنشآت الصناعية: خطوط تجميع السيارات، إنتاج الأغذية والمشروبات، معالجة الدفعات الكيميائية

● المجمعات التجارية: مراكز التسوق، مباني المكاتب الشاهقة، المستشفيات

● البنية التحتية: محطات معالجة المياه، محطات الضخ، أنظمة مناولة الأمتعة في المطار

● مراكز البيانات: لوحة التوزيع الرئيسية ذات الجهد المنخفض (LVMDB) ولوحات الطاقة عن بعد (RPP)

● الطاقة المتجددة: محولات الطاقة الشمسية، وإمدادات الطاقة المساعدة لتوربينات الرياح

● البحرية والبحرية: توزيع الطاقة على متن السفن

تفاصيل الإنتاج

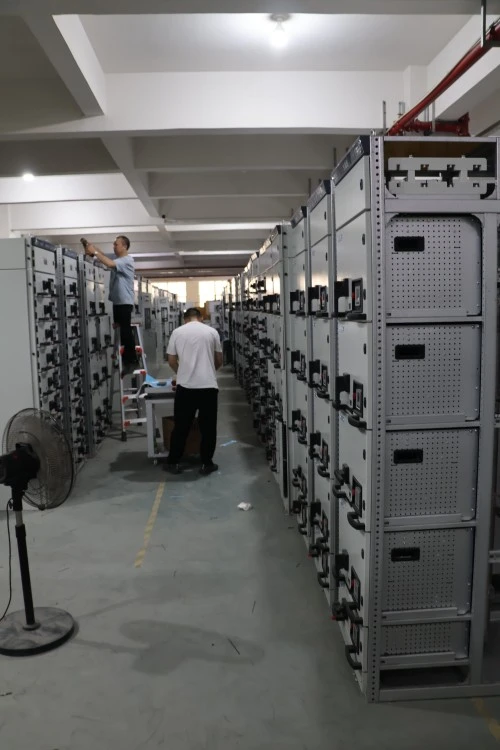

● شركة لوغاو للطاقة المحدودةتقوم بتصنيع كل خزانة تبديل من النوع MNS Modularization Draw-out بدقة:

● مادة الغلاف: فولاذ ملفوف على البارد بسمك 2.0 مم، إطار ملحوم بالكامل بمعيار IP40 (IP54 اختياري). سمك مسحوق الطلاء ≥80μm، RAL 7035 رمادي فاتح.

● نظام بسبار: قضبان نحاس مستطيلة (98% موصلية IACS) مع وصلات مطلية بالقصدير. جميع قضبان التوصيل معزولة بالكامل باستخدام أكمام قابلة للانكماش بالحرارة (الأحمر والأصفر والأزرق والرمادي للمحايدة).

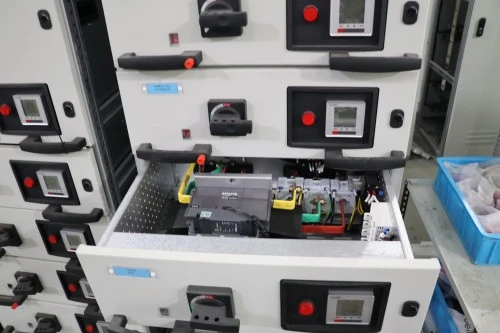

● حامل الدرج: مصنوع من الفولاذ المطلي بالزنك بقطر 2.5 ملم مع بكرات من النايلون ذاتية التشحيم. قوة إدخال / استخلاص الدرج ≥150N بعد 500 دورة.

● جهات الاتصال الثابتة: تصميم مصنوع من سبيكة فضية ومزود بنابض. مُصنف لعدد 2000 إدخال دون تدهور الأداء.

● جهات الاتصال الثانوية: موصلات ذات 24 سنًا ومقبسًا مطلية بالفضة. مصممة لـ 10000 دورة تزاوج.

● تعريف الدرج: حامل ملصق قابل للنقش بالليزر على واجهة كل درج. رمز الاستجابة السريعة اختياري لتتبع الأصول الرقمية.

● اختبار المصنع: تخضع كل وحدة وظيفية لفحص كامل للأسلاك، واختبار قوة العزل الكهربائي (2.5 كيلو فولت لمدة دقيقة واحدة)، واختبار ارتفاع درجة الحرارة (عند تيار مقنن 1.1x). يتم تضمين تقارير الاختبار مع الشحنة.

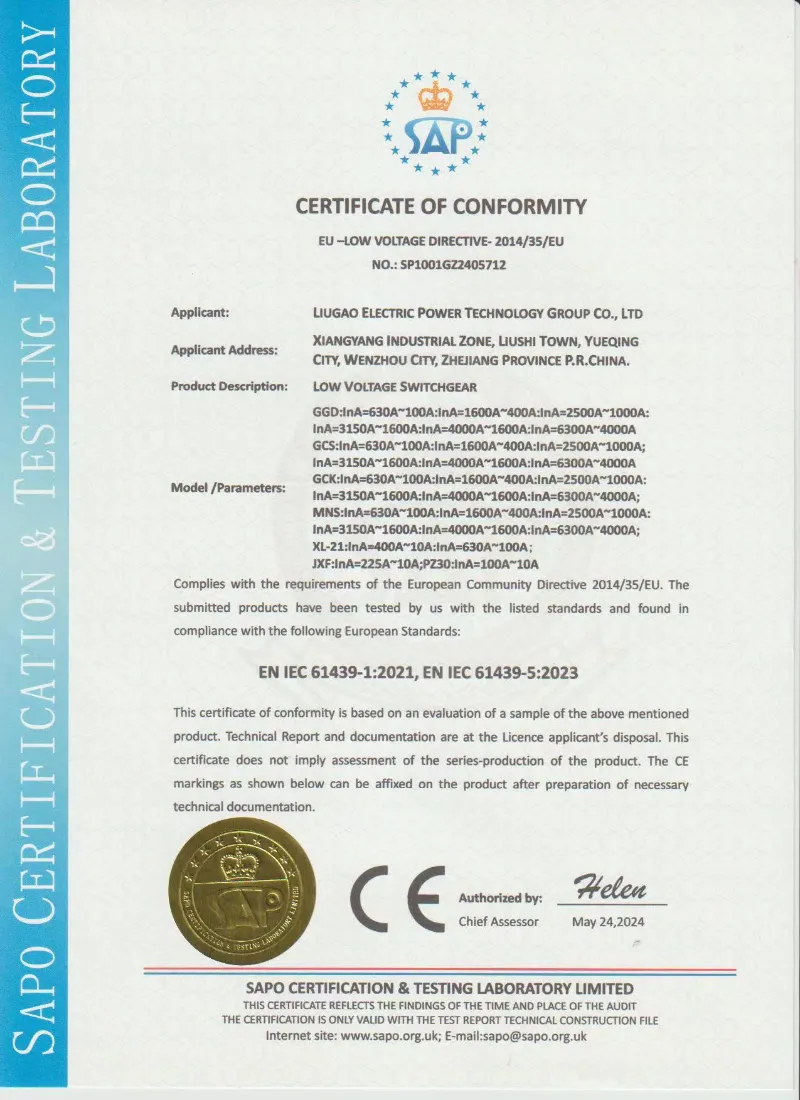

إصدار الشهادات وضمان الجودة

تتبع Lugao إجراءات إدارة الجودة المستندة إلى ISO لتصنيع المفاتيح الكهربائية. بالنسبة لأوامر المشروع، يمكننا تقديم وثائق الفحص وتقارير الاختبار الروتيني وصور المنتج قبل الشحن وفقًا للاتفاقية الفنية المؤكدة.

• نظام إدارة الجودة ISO 9001
• نظام الإدارة البيئية ISO 14001
• التصميم والاختبار المعتمد على المواصفة IEC 61439-1/2
• تقرير الاختبار الروتيني قبل الشحن
• صور فحص المصنع متاحة عند الطلب

التغليف والشحن وخدمات ما بعد البيع

التعبئة والتغليف والشحن

● تغليف الدرج الفردي: غلاف فقاعي مضاد للكهرباء الاستاتيكية داخل صندوق مموج، مُلصق عليه مخطط الدائرة والتصنيف.

● تغليف الخزانة الرئيسية: شريط مطاطي + ورق VCI + صندوق تصدير من الخشب الرقائقي (سمك 15 مم). جميع قواعد الصناديق مزودة بجيوب للرافعة الشوكية.

● مصطلح الشحن: FOB Ningbo، CIF الموانئ الرئيسية، أو EXW.

● المهلة الزمنية: 20 يوم عمل للتكوينات القياسية.

خدمة ما بعد البيع

● فترة الضمان: 12 شهرًا من تاريخ التشغيل (بحد أقصى 18 شهرًا من تاريخ الشحن).

● دعم فني مجاني عن بعد عبر مكالمة فيديو أو البريد الإلكتروني (الرد خلال 4 ساعات عمل).

الأسئلة الشائعة:

س1: ما الفرق بين الأدراج 8E/2 و8E و16E؟

ج: تشير هذه إلى وحدات ارتفاع الدرج: 8E/2 = 100 مم (نصف وحدة)، 8E = 200 مم (وحدة كاملة)، 16E = 400 مم (وحدة مزدوجة). كلما زاد حجم الدرج، زاد معدل التيار المسموح به وتوافر المزيد من المحطات الثانوية.

س2: هل يمكنني استبدال الدرج دون فصل مصدر الإمداد الوارد؟

ج: نعم. هذه هي الميزة الأساسية لخزانة المفاتيح من النوع القابل للسحب من MNS. انقل الدرج إلى الوضع المعزول (المقبض الأبيض)، ثم افتحه واسحبه للخارج. تظل الحافلة الرئيسية نشطة. ومع ذلك، افصل دائمًا جانب التحميل أولاً.

س 3: هل تأتي الخزانة مع نظام مراقبة درجة الحرارة؟

ج: لا تشتمل الوحدات القياسية على المراقبة، ولكننا نقدم أدراجًا ذكية اختيارية مزودة بمستشعرات PT100 مدمجة ووحدة عرض مركزية تعرض درجات حرارة الدرج والدرج.

س4: هل يمكن تمديد الكابينة الوزارية لاحقا دون استبدال الأقسام الموجودة؟

ج: نعم. تم تصميم كل قسم رأسي ميكانيكيًا وكهربائيًا للتوصيل الجانبي. يمكنك ربط حجرة إضافية بأي من الطرفين وتوصيل قضبان التوصيل باستخدام مجموعات التوسيع المتوفرة.
