مجموعة المفاتيح الكهربائية لخزانة الأدراج ذات الجهد المنخفض MCS

توصي شركة Lugao Power Co., Ltd. بشدة بشراء مجموعة المفاتيح الكهربائية ذات الجهد المنخفض لخزانة الأدراج MCS، وهي عبارة عن مجموعة مفاتيح سحب منخفضة الجهد من الجيل التالي تدمج الذكاء المدمج مع الموثوقية الميكانيكية. تشمل المزايا الأساسية مراقبة موضع الدرج في الوقت الفعلي، والتحذير التنبؤي لدرجة الحرارة، وإمكانية التحكم عن بعد، والاتصالات الثانوية التي لا تحتاج إلى صيانة. تعمل هذه المنصة الذكية على تقليل وقت التوقف غير المخطط له وتمكين إدارة الطاقة المستندة إلى البيانات.

إرسال استفسار

وصف المنتج

إن مجموعة المفاتيح الكهربائية لخزانة الأدراج ذات الجهد المنخفض MCS هي أالمفاتيح الكهربائية المغلقة ذات الجهد المنخفض (حتى 690 فولت تيار متردد).تجميع مصمم لتوزيع الطاقة الذكي والتحكم في المحرك. كل وحدة وظيفية - بما في ذلك قواطع التغذية، ومشغلات المحرك، ووحدات تبديل المكثفات، ووحدات الأجهزة - موجودة في درج فولاذي قابل للسحب بالكامل يتم توصيله بحامل ثابت مع جهات اتصال أولية وثانوية ذاتية المحاذاة.

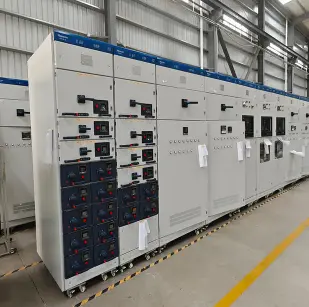

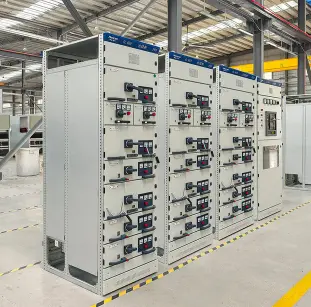

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

ماذا يفعل؟

● توزيع الطاقة بشكل آمن على دوائر متعددة

● التحكم في المحركات (التشغيل، التوقف، الرجوع للخلف، تنظيم السرعة عبر بادئ التشغيل الناعم أو VFDs)

● يحمي المعدات ذات الدائرة القصيرة، والحمل الزائد، والتنسيق بين الأعطال الأرضية

● مراقبة بيانات الطاقة محليًا عبر شاشة LCD مدمجة في كل درج أو عن بعد عبر RS485/Modbus/Ethernet IP

● يوفر تنبيهات صيانة تنبؤية عند اكتشاف تآكل التلامس، أو ارتفاع درجة الحرارة، أو وضع الدرج غير الطبيعي

في جوهر الأمر، تعمل هذه الخزانة على تحويل لوحة المفاتيح التقليدية ذات الجهد المنخفض إلى أصل ذكي وقابل للنقل وقابل للصيانة.

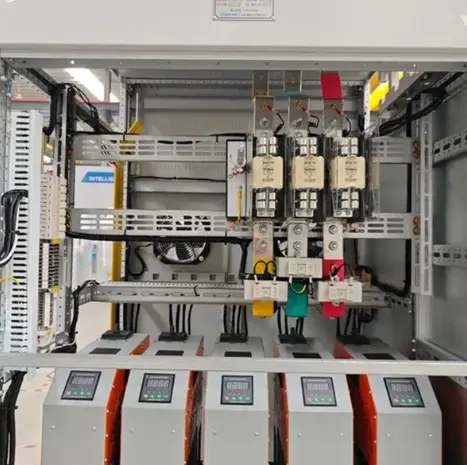

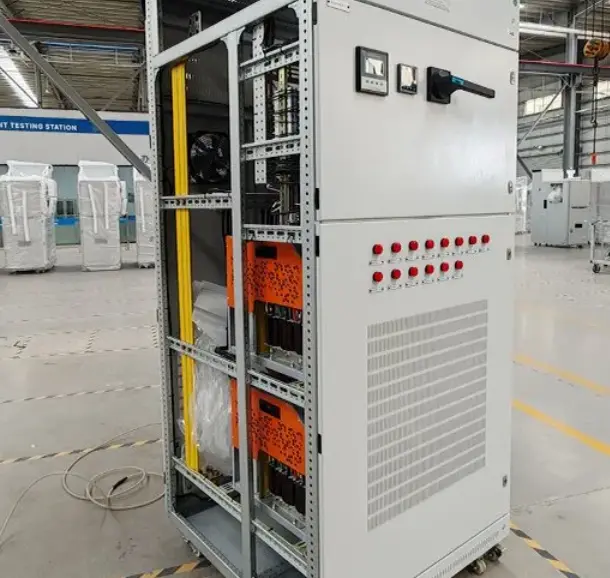

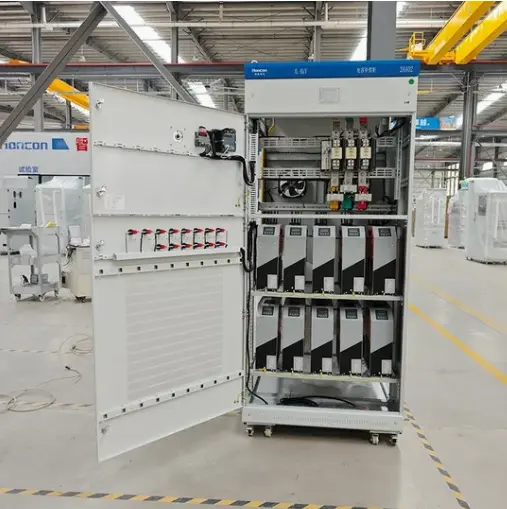

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

معلمات المنتج

المعلمة	مواصفة
تصنيف جهد العزل (Ui)	1000 فولت
تصنيف الجهد التشغيلي (UE)	400 فولت / 690 فولت تيار متردد
التصنيف الحالي (بوسبار)	ما يصل إلى 6300 أمبير حسب تكوين الخزانة ومتطلبات المشروع
التصنيف الحالي (درج)	ما يصل إلى 800 أمبير لكل درج (أكبر مع قسم ثابت)
مقاومة الدائرة القصيرة المقدرة (Icw)	ما يصل إلى 100 كيلو أمبير لمدة ثانية واحدة، ويخضع للتصميم المؤكد ووثائق الاختبار
تصنيف الذروة الصمود (Ipk)	220 كيلو أمبير
أحجام الأدراج	8E/2، 8E، 16E، 24E (وفقًا للمواصفة IEC 61439-2)
إشارة موقف الدرج	متصل / اختبار / معزول / منسحب (مع جهاز استشعار إلكتروني احتياطي)
بروتوكول الاتصالات	Modbus RTU، Modbus TCP، Profibus DP، EtherNet/IP (اختياري)
مراقبة المعلمات لكل درج	التيار، الجهد، الطاقة، الطاقة، درجة الحرارة (3 نقاط)، مستوى تآكل التلامس
فئة الحماية (الضميمة)	IP40 (قياسي)، IP54 (اختياري)
درجة حرارة التشغيل	-5 درجة مئوية إلى +45 درجة مئوية (انخفاض درجة الحرارة فوق 40 درجة مئوية)
رطوبة	≥85% عدم التكثيف
المعايير	إيك 61439-1، إيك 61439-2، جيجابايت / تي 7251.8

ميزات المنتج والتطبيقات

الميزات الرئيسية لمجموعة المفاتيح الكهربائية لخزانة الأدراج ذات الجهد المنخفض MCS

ميزة	وصف
قراءات رقمية لموضع الدرج	يقوم كل درج بإبلاغ موقعه الدقيق (متصل/اختبار/معزول) إلى واجهة HMI المركزية. لا مزيد من التخمين.
مراقبة درجة الحرارة الذكية	تقوم ثلاثة مستشعرات PT100 لكل درج بقياس جهة الاتصال الأساسية والهيكل ودرجة الحرارة المحيطة. تنبيهات عند 85 درجة مئوية.
شريحة ذاكرة غير متطايرة على كل درج	يخزن معرف الدرج والتصنيف وتاريخ الصيانة وساعات التشغيل. أدراج التوصيل والتشغيل ذاتية التعرف.
خيار درج بمحركات	بالنسبة للأدراج ذات التيار العالي (≥400 أمبير)، يتم الإدخال/السحب عن بعد عبر محرك تيار مستمر 24 فولت. يبقى المشغل خارج منطقة وميض القوس.
سخان مضاد للتكثيف مزود بمستشعر للرطوبة	يتم تشغيل السخانات الأوتوماتيكية عندما تكون الرطوبة النسبية أكبر من 70% داخل العلبة. يمنع تسرب التيارات.
قياس الطاقة المتكامل (الفئة 1.0)	يتضمن كل درج شريحة قياس الطاقة؛ لا حاجة إلى عدادات خارجية.

التطبيقات النموذجية

● مراكز البيانات - مراقبة وحدة التغذية في الوقت الحقيقي وتشغيل الكسارة عن بعد

● المستشفيات - استبدال سريع للأدراج دون التأثير على الأحمال الحرجة

● محطات معالجة المياه – تتحمل الرطوبة العالية مع سخانات مضادة للتكثيف

● تصنيع السيارات - بدء تشغيل المحرك مع مؤشر التآكل التنبؤي

● المباني التجارية الشاهقة – قياس الطاقة الفرعية لكل طابق مستأجر حسب الدرج

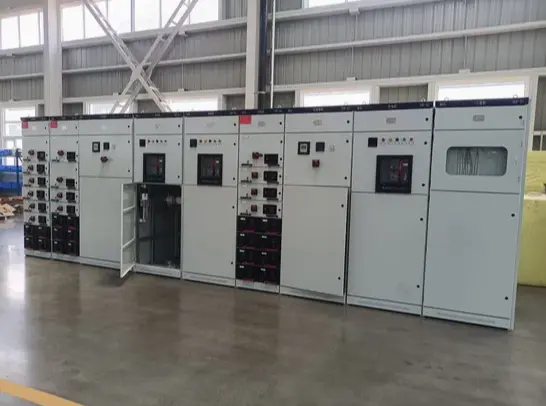

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

تفاصيل الإنتاج

تم تصميم كل مجموعة مفاتيح كهربائية لخزانة الأدراج ذات الجهد المنخفض MCS من شركة Lugao Power Co., Ltd. بدقة واهتمام بالتفاصيل:

● تصنيع العلبة: فولاذ مطلي بالزنك من 1.5 مم إلى 2.0 مم، إطار ملحوم بالكامل. مسحوق الطلاء RAL 7035، الحد الأدنى للسمك 70 ميكرومتر. اختبار رش الملح ≥400 ساعة وفقًا للمواصفة ISO 9227.

● نظام بسبار: نحاس ETP عالي التوصيل (نقاوة 99.9%). جميع المفاصل مطلية بالفضة (8 ميكرومتر كحد أدنى). قضبان التوصيل معزولة بالكامل بأكمام قابلة للانكماش بالحرارة مصنفة لـ 1000 فولت.

● هيكل الدرج: مصنوع من الفولاذ المدلفن على البارد بسمك 2.5 مم مع التخميل المقاوم للتآكل. تضمن قضبان توجيه البوليمر ذاتية التشحيم حركة سلسة لأكثر من 5000 دورة.

● جهات الاتصال الأساسية: أطراف من سبائك النحاس والتنغستن على ذراع محملة بنابض. أسطح تلامس مطلية بالفضة. مُصنف لـ 3000 عملية كهربائية دون إعادة الطلاء.

● جهات الاتصال الثانوية: موصل إضافي مكون من 24 سنًا مطليًا بالفضة مع دبابيس لامعة بالذهب. مقاومة الاتصال <1mΩ. تم تصنيفها لـ 10,000 دورة إدخال/استخلاص.

● الإلكترونيات الذكية: مكونات من الدرجة الصناعية تم تصنيفها من -25 درجة مئوية إلى +85 درجة مئوية. تخضع كل وحدة تحكم في الأدراج لعملية احتراق ومعايرة لمدة 72 ساعة يمكن تتبعها وفقًا للمعايير الوطنية.

● اختبار المصنع: تخضع كل وحدة لاختبار العزل الكهربائي (2.5 كيلو فولت/دقيقة)، واختبار ارتفاع درجة الحرارة (عند التيار المقدر 1.1x)، واختبار الاتصال الوظيفي. تم أرشفة تقارير الاختبار لمدة 15 عامًا.

الشهادات وضمان الجودة – لماذا تختار لوغاو؟

شهادة	تفاصيل
إيك 61439-2	تصميم متوافق مع IEC 61439-1/2. يمكن توفير مستندات اختبار النوع أو تقارير فحص الطرف الثالث وفقًا لمتطلبات المشروع.
الأيزو 9001:2015	نظام إدارة الجودة
الأيزو 14001:2015	الإدارة البيئية
علامة CE	الامتثال لـ LVD وEMC
بنفايات	جميع الوحدات الإلكترونية خالية من الرصاص ومتوافقة مع RoHS

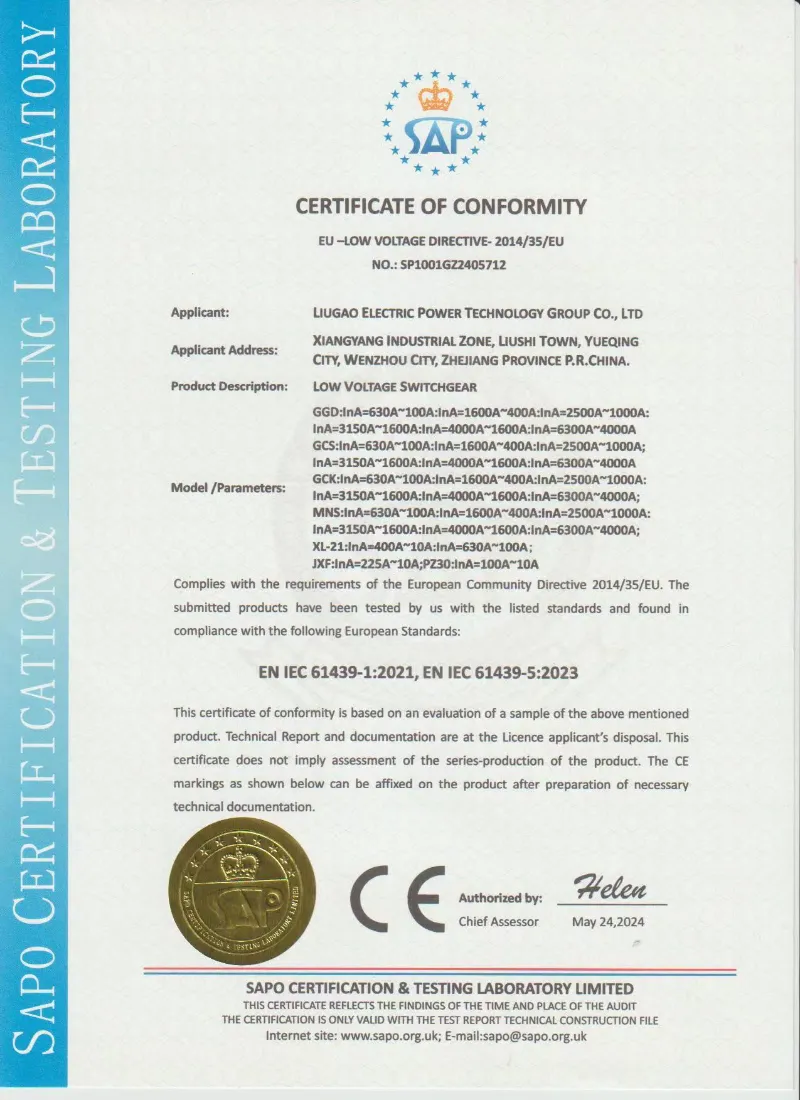

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

لماذا تختار لوغاو باور؟

القدرة	حل لوقاو
ذكاء الدرج	يتوفر وضع الدرج ودرجة الحرارة والطاقة ومراقبة حالة التشغيل
تواصل	Modbus RTU/TCP والبروتوكولات الأخرى المتاحة حسب متطلبات المشروع
درج بمحرك	تصميم درج اختياري مزود بمحرك لوحدات الأدراج ذات التيار العالي
توصيل	يعتمد وقت التسليم على التكوين والكمية والعلامة التجارية للمكونات
ضمان	ضمان قياسي مع دعم ممتد اختياري بناءً على اتفاقية المشروع

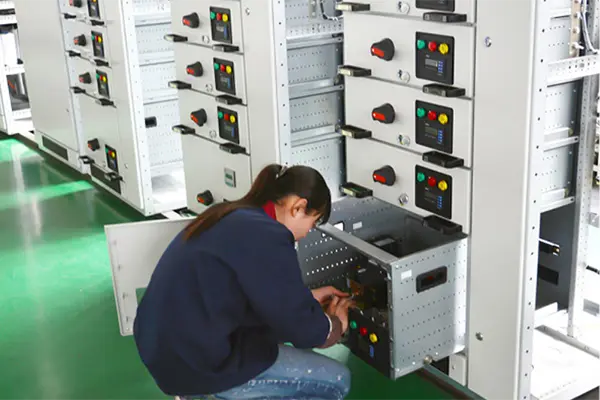

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

خيارات التخصيص

التكوين الكهربائي	الوحدة الواردة، وحدة التغذية، وحدة التحكم في المحرك، وحدة تعويض المكثف
حجم الدرج	8E/2، 8E، 16E، 24E وفقًا لمتطلبات الحمل
تواصل	Modbus RTU، Modbus TCP، Profibus DP، Ethernet/IP اختياري
وظيفة المراقبة	التيار والجهد والطاقة ودرجة الحرارة وموضع الدرج وحالة التنبيه
العلامة التجارية المكونة	ABB أو Schneider أو Siemens أو CHINT أو العلامات التجارية المحددة للمشروع
نظام بسبار	بسبار النحاس أو الألومنيوم، ومستوى التيار المقنن ودائرة القصر حسب الطلب
حماية الملكية الفكرية	معيار IP40، IP54 اختياري
التوثيق	رسم تخطيطي أحادي الخط، رسم تخطيطي، مخطط الأسلاك، جدول الأدراج وتقرير الاختبار

الأسئلة المتداولة

س1: هل تنجو الذاكرة الموجودة بالدرج من انقطاع التيار الكهربائي؟

ج: نعم. تحتفظ شريحة FRAM غير المتطايرة بالبيانات لمدة 10 سنوات على الأقل بدون طاقة خارجية. يتم الاحتفاظ بساعات التشغيل وسجلات الأحداث وبيانات ارتداء جهات الاتصال.

س2: هل بروتوكول الاتصال مفتوح أم خاص؟

ج: مفتوح. نحن نستخدم سجلات Modbus RTU/TCP القياسية (موثقة في دليلنا). يمكنك الاتصال بأي نظام SCADA أو PLC أو BMS تابع لجهة خارجية بدون تراخيص بوابة إضافية.

س3: ماذا يحدث إذا تعطل مستشعر درجة الحرارة في الدرج؟

ج: ستقوم وحدة التحكم بالإبلاغ عن "خطأ في المستشعر" على شاشة LCD الخاصة بالدرج وعبر الاتصال. العملية الميكانيكية لا تتأثر. يمكن تركيب مجموعة أجهزة الاستشعار البديلة في أقل من 5 دقائق دون إزالة الدرج.

س 4: هل يمكنني طلب أدراج احتياطية بدون قاطع الدائرة الرئيسي؟

ج: نعم. نحن نسمي هذا "غلاف الدرج الذكي الفارغ" - فهو يشتمل على الهيكل، وجهات الاتصال الثانوية، وشريحة الذاكرة، وإلكترونيات المراقبة ولكن بدون الكسارة الرئيسية. يمكنك تثبيت الكسارة المفضلة لديك لاحقًا.

س5: هل الضمان لمدة سنة قابل للتجديد؟

ج: نعم. نحن نقدم خطة تمديد الضمان لمدة 2 و 3 سنوات.
