GGD وحدات المفاتيح الكهربائية ذات الجهد المنخفض من النوع الثابت

التعريف والهوية الأساسية

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع الثابت GGD عبارة عن مجموعة مفاتيح كهربائية داخلية ومثبتة على الأرض ومغلقة بالمعدن. تم تصميمه خصيصًا لـتوزيع طاقة التيار المتردد ذات الجهد المنخفضفي الأنظمة الكهربائية الصناعية والتجارية ثلاثية الطور. وباعتباره منتجًا أساسيًا في التسلسل الهرمي لتوزيع الطاقة، فهو يقع بين أطراف المحولات الثانوية ولوحات توزيع الفروع النهائية، ويعمل كمركز الطاقة الأساسي للتركيب.

معلمات المنتج

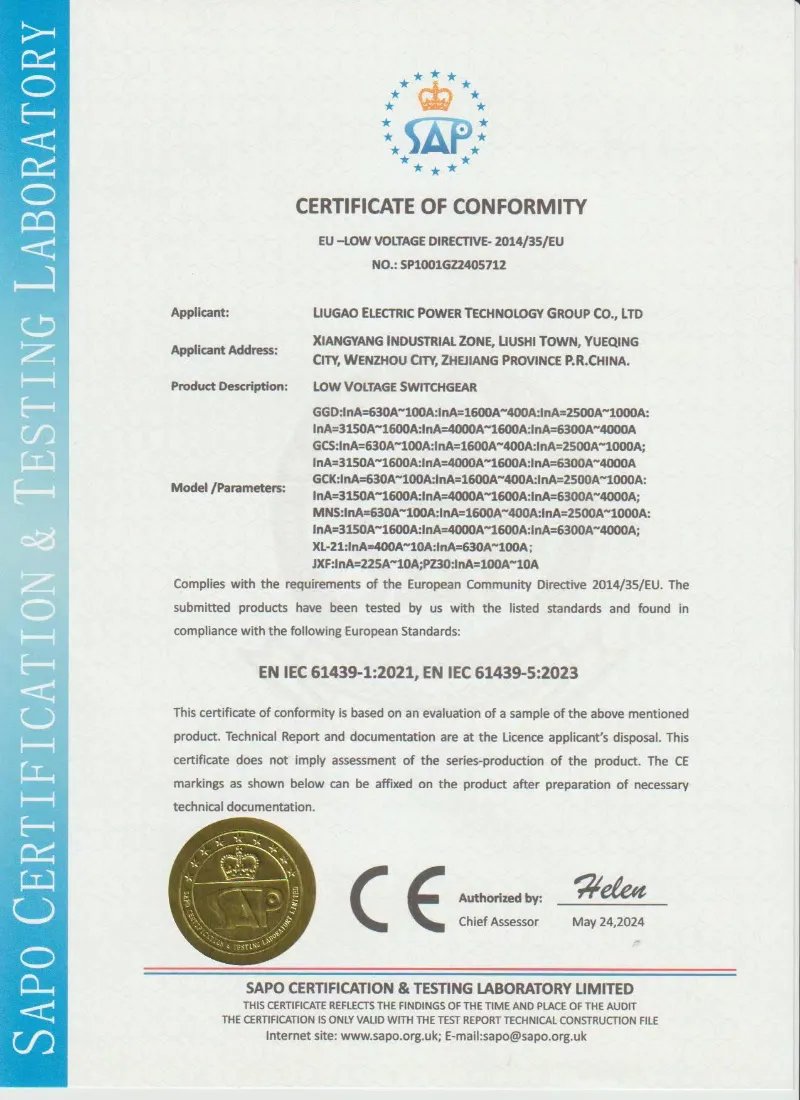

إصدار الشهادات وضمان الجودة

لوغاوتقوم شركة GGD بتصنيع المفاتيح الكهربائية ذات الجهد المنخفض من النوع الثابت وفقًا للمتطلبات الفنية للمشروع ومعايير المفاتيح الكهربائية ذات الجهد المنخفض المطبقة. يمكن تقديم تقارير الفحص والاختبار الروتيني قبل الشحن وفقًا للاتفاقية الفنية المؤكدة.

• التصميم والاختبار المعتمد على المواصفة IEC 61439-1/2
• التصنيع والتفتيش على أساس GB/T 7251
• اختبار تحمل تردد الطاقة
• اختبار مقاومة العزل
• فحص الأسلاك والتشغيل الوظيفي
• التحقق من ارتفاع درجة الحرارة وفقا للتكوين
• تقرير الاختبار الروتيني قبل الشحن
• صور فحص المصنع متاحة عند الطلب

فلسفة التثبيت الثابت

على عكس المفاتيح الكهربائية من النوع المسحوب حيث يمكن سحب الوحدات الوظيفية على الشرائح، يستخدم GGD مفهوم التركيب الثابت بشكل دائم:

● يتم تثبيت جميع الأجهزة الأساسية - قواطع الدائرة الهوائية (ACBs)، وقواطع الدائرة المقولبة (MCCBs)، ومفاتيح العزل - مباشرة على لوحات التثبيت الصلبة.

● يتم توصيل التوصيلات الكهربائية بين الأجهزة وقضبان التوصيل باستخدام وصلات نحاسية مثبتة بمسامير أو توصيلات كابلات، وليس جهات اتصال إضافية.

● يزيل هذا النهج الثابت التعقيد الميكانيكي والتكلفة والصيانة المرتبطة بآليات الانزلاق، مما يجعله مثاليًا للتركيبات المستقرة وطويلة الأجل حيث نادرًا ما تتغير مواضع الدائرة.

بناء الضميمة وحدات

● تم بناء العلبة من مقصورات معيارية موحدة، تشترك كل منها في نفس الارتفاع والعمق:

● أبعاد الإطار: 2200 مم (ارتفاع) × 600/800/1000/1200 مم (عرض) × 600/800 مم (عمق)

● كل حجرة عبارة عن وحدة فولاذية ملحومة مستقلة يمكن تثبيتها جنبًا إلى جنب لتكوين مجموعة مستمرة من لوحات المفاتيح.

● يتم تصنيف المقصورات وظيفيًا على أنها وحدات واردة (مستقبلة للتغذية)، أو وحدات قارنة توصيل (توصيل بيني للحافلات)، أو وحدات تغذية (توزيع صادرة).

مزايا المنتج

الميزة 1 - المتانة الهيكلية

يساعد الإطار الفولاذي المقوى 8MF في الحفاظ على الاستقرار الميكانيكي تحت مستوى تحمل الدائرة القصيرة المؤكد. الذروة المقدرة لتحمل التيار: 63 كيلو أمبير. تم تصميم إطار الخزانة لدعم متطلبات تحمل الدائرة القصيرة الخاصة بالمشروع. يمكن تكوين تيار الصمود الأقصى المقدر وفقًا للتصميم الكهربائي المؤكد.

الميزة 2 - النشر المعياري والسريع

مقصورات الوارد والمقرنة والتغذية الموحدة. نفس الارتفاع/العمق. التكوين السريع للمشروع من خلال ترتيب الوحدات القياسية جنبًا إلى جنب. يقلل من وقت التثبيت في الموقع وتعقيد التصميم.

الميزة 3 - دورة حياة فعالة من حيث التكلفة

التثبيت الثابت (بدون آليات السحب) يقلل من التكلفة الأولية. لا توجد شرائح للأدراج أو جهات اتصال إضافية أو تشابكات معقدة. الحد الأدنى من الصيانة، والتكلفة الإجمالية التنافسية للملكية.

الميزة 4 - الإدارة الحرارية الأمثل

التبريد بالحمل الحراري الطبيعي: فتحات سفلية + غطاء سقف ذو فتحات تهوية علوية. يخلق تأثير المدخنة - الهواء الساخن يرتفع للخارج، والهواء البارد يسحب للداخل. لا مراوح، لا ضوضاء، لا صيانة إضافية.

الميزة 5 - صيانة وتشغيل مبسطة

أدوات التحكم والعدادات والمؤشرات على الباب الأمامي على ارتفاع مريح. يمكن الوصول إلى مقابض الكسارة دون فتح الباب. تصميم داخلي واسع مزود بقضيب توصيل منفصل وقاطع ومقصورات للكابلات - سهولة الفحص البصري.

ميزات المنتج

الميزة الأولى: نظام طلاء مسحوق متعدد الطبقات

تخضع كل لوحة فولاذية إلى معالجة مسبقة من خمس مراحل (إزالة الشحوم، والشطف، والفوسفات، والتخميل، والتجفيف) قبل الحصول على طبقة مسحوق بوليستر إيبوكسي إلكتروستاتيكية موحدة. يوفر هذا الطلاء التصاقًا فائقًا ومقاومة للرطوبة، مما يضمنGGD وحدات المفاتيح الكهربائية ذات الجهد المنخفض من النوع الثابتيحافظ على مظهره وحمايته من التآكل حتى في البيئات الصناعية الاستوائية أو ذات الرطوبة العالية.

الميزة 2: حواجز قوسية شفافة

حواجز من البولي كربونات بين قضبان التوصيل الرئيسية ومقصورات الأجهزة. يوفر فصلًا ماديًا مرئيًا لسلامة المشغل أثناء الفحص، مع السماح بالتأكيد البصري لحالة قضيب التوصيل.

الميزة 3: منطقة إنهاء الكابلات الواسعة

● حجرة كابلات سفلية كبيرة مع لوحة غدة مفتوحة، تستوعب نصف قطر انحناء كابل الطاقة الكبير. مشابك كابلات قابلة للتعديل متضمنة لتخفيف الضغط على التوصيلات الكهربائية.

الميزة 4: قضيب التأريض المتكامل

يعمل شريط التوصيل الأرضي النحاسي المستمر بطول التجميع الكامل مع نقاط مثقوبة مسبقًا لكل حجرة. يعمل على تبسيط عملية الربط الأرضي في الموقع للدوائر الواردة والصادرة، مما يضمن امتثال النظام للتأريض.

الميزة 5: مقبض خارجي مزود بقفل

مقابض الكسارة الرئيسية مثبتة خارجيًا، وقابلة للقفل في وضع إيقاف التشغيل. يتيح LOTO الميكانيكي الآمن أثناء الصيانة، مما يوفر عزلًا بصريًا واضحًا.

الميزة 6: تكوين بسبار مرن

يدعم إدخال الكابل العلوي/السفلي، وتوزيع 3P4W أو 3P5W. تتميز أشرطة توصيل الطور بوضوح بترميز الألوان القياسي (الأصفر والأخضر والأحمر والأزرق للحياد) لتقليل أخطاء الأسلاك.

تطبيق المنتج

يتم نشر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ذات النوع الثابت من النوع GGD على نطاق واسع عبر مختلف القطاعات حيث يتم إعطاء الأولوية للتوزيع الثابت الذي يمكن الاعتماد عليه:

● خدمات البناء والبنية التحتية: توزيع إضاءة السلالم في الأبراج السكنية الشاهقة، وإمدادات الطاقة لتهوية مواقف السيارات تحت الأرض، وخزائن التحكم في إضاءة الشوارع البلدية.

● الأنظمة الصناعية المساعدة: لوحات الطاقة الخاصة بغرفة الضواغط، ومغذيات محركات العمليات غير الحرجة في مصانع الأسمنت والركام، ولوحات التوزيع في مستودعات المصنع.

● معالجة المياه ومياه الصرف الصحي: مغذيات محركات محطات الضخ لاستهلاك المياه الخام وتصريف النفايات السائلة المعالجة، وإمدادات الطاقة لمعدات الجرعات الكيميائية.

● الطاقة المتجددة: لوحات تجميع التيار المتردد ولوحات توزيع الطاقة المساعدة في مزارع الطاقة الشمسية المثبتة على الأرض.

● المرافق التجارية: لوحات مزامنة وتوزيع المولدات الاحتياطية في مراكز التسوق، ولوحات تغذية مبردات التدفئة والتهوية وتكييف الهواء (HVAC) في محطات الطاقة بالحرم الجامعي.

● الطاقة المؤقتة وطاقة البناء: صناديق توزيع الطاقة المؤقتة في الموقع ولوحات إمداد الطاقة لرافعة البناء، حيث يوفر البناء الثابت القوي متانة أفضل من تصميمات الألواح الأخف وزنًا.

التعبئة والتغليف والشحن

كل خزانة المفاتيح الكهربائية ذات الجهد المنخفض GGD محمية بطبقة مقاومة للصدأ، وحشوة رغوية، وتغليف تصدير من الخشب الرقائقي. يمكن تصميم قاعدة الخزانة للتعامل مع الرافعة الشوكية وفقًا لمتطلبات الشحن.

التعبئة والتغليف: شريط مطاطي، حماية ضد الرطوبة وحقيبة تصدير من الخشب الرقائقي

الشحن: تتوفر المنافذ الرئيسية FOB Ningbo أو CIF أو EXW

تثبيت الخزانة: يتم تعزيز المكونات الداخلية قبل الشحن

المستندات: قائمة التعبئة ومخطط الأسلاك وتقرير الاختبار متضمنة

خدمة ما بعد البيع

الدعم الفني للتركيب والتشغيل

مخطط الأسلاك ودعم رسم التخطيط

دليل قطع الغيار للقواطع والعدادات ومكونات التحكم

شروط الضمان وفقا لاتفاقية الطلب المؤكدة

الأسئلة المتداولة

س 1: ما هو الفرق بين مجموعة المفاتيح الكهربائية الثابتة GGD ومجموعة المفاتيح الكهربائية ذات السحب GCS/MNS؟

تستخدم GGD قواطع مثبتة ووصلات سلكية ثابتة، بينما تستخدم GCS أو MNS وحدات أدراج قابلة للسحب. تعتبر GGD أكثر فعالية من حيث التكلفة بالنسبة لأنظمة التوزيع المستقرة حيث لا تحتاج الدوائر إلى استبدال متكرر.

Q2: هل يمكن تخصيص خزانة GGD وفقًا لمخططي ذو الخط الواحد؟

نعم. يمكن لشركة Lugao تكوين خزانات الوارد ووحدة التغذية وقارنة التوصيل والقياس وتعويض المكثفات وفقًا للمخطط الكهربائي الخاص بك ومتطلبات العلامة التجارية للمكونات.

س3: ما هي العلامات التجارية للمكونات التي يمكن استخدامها؟

تشمل الخيارات الشائعة ABB، أو Schneider، أو Siemens، أو CHINT، أو Delixi أو غيرها من العلامات التجارية المحددة للمشروع، اعتمادًا على الميزانية والمتطلبات الفنية.

س 4: ما هي المستندات المقدمة قبل الشحن؟

يمكننا تقديم رسومات التخطيط ومخططات الأسلاك وتقارير الاختبار الروتينية وقوائم التعبئة وصور المنتج قبل الشحن وفقًا للطلب المؤكد.
