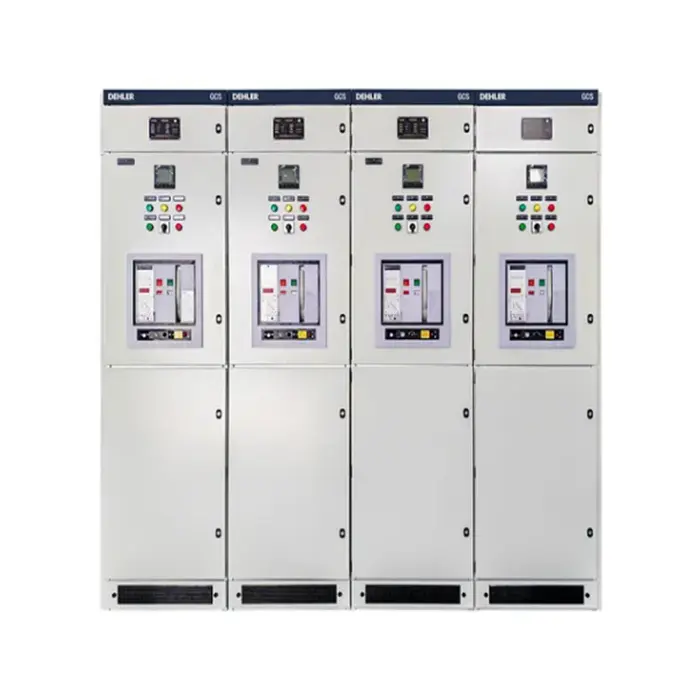

مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع السحب GCS

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS عبارة عن مجموعة مفاتيح كهربائية مغلقة متقدمة تم تصميمها بدقة لاستقبال الطاقة وتوزيعها والتحكم الذكي في المحركات في الأنظمة الصناعية AC ثلاثية الطور التي تعمل بجهد مقنن يصل إلى 400 فولت (مع تصنيفات عزل تصل إلى 1000 فولت) وتيارات مقننة لقضيب التوصيل الرئيسي الأفقي تصل إلى 4000 أمبير. باعتبارها العمود الفقري الأساسي لمراكز توزيع الطاقة ذات الجهد المنخفض الحديثة، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS تدمج مجموعة شاملة من المكونات الأولية والثانوية - بما في ذلك قواطع دوائر الهواء (ACBs)، وقواطع دوائر الحالة المقولبة (MCCBs)، والموصلات، ومرحلات الحمل الزائد الحراري، وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، والعدادات الرقمية متعددة الوظائف - في وحدات أدراج معيارية موحدة وقابلة للتبديل بالكامل.

معلمة المنتج (المواصفات)

يوجد أدناه جدول المواصفات الفنية لمجموعة المفاتيح الكهربائية القياسية ذات الجهد المنخفض من نوع السحب GCS.

التردد المقدر 50 هرتز / 60 هرتز المعايير المطبقة IEC 61439-1/2، GB/T 7251 التثبيت موضع الدرج الداخلي، الثابت على الأرض، متصل، اختبار، مفصول ومفصول، مدخل الكابل، مدخل الكابل العلوي أو السفلي مادة قضيب التوصيل النحاس أو الألومنيوم وفقًا لتكوين المشروع درجة الحرارة المحيطة -5 درجة مئوية إلى +40 درجة مئوية، أو الظروف الخاصة بالمشروع الارتفاع ≥2000 متر قياسي، ارتفاع أعلى متاح حسب التصميم تأكيد.

ميزة المنتج والتطبيق

س 1: ما هي الميزات الوظيفية البارزة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع السحب GCS؟

ج: تتميز مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS بقدرتها العالية على التبديل والسلامة. الأدراج الوظيفية ذات نفس التصنيف قابلة للتبديل تمامًا، مما يمنع أخطاء الأسلاك أثناء عمليات الاستبدال في حالات الطوارئ. كما أنها تتميز بآلية تعشيق ميكانيكية دقيقة تطبق بشكل صارم تسلسل "اختبار التشغيل خارج الموضع"، مما يمنع المشغلين من توصيل أو فصل الدوائر تحت الحمل. بالإضافة إلى ذلك، يضمن تصميم التهوية المتقدم تبديد الحرارة بشكل فعال للدوائر ذات التيار العالي.

س2: ما هي السيناريوهات الأكثر ملاءمة لهذه المفاتيح الكهربائية؟

ج: تعتبر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS مناسبة بشكل مثالي للقطاعات التي تتطلب طاقة متواصلة واسترداد سريع للأخطاء. وتشمل التطبيقات النموذجية مصافي البتروكيماويات (للتحكم في المضخات والضواغط)، ومصانع التصنيع واسعة النطاق (خطوط الإنتاج الآلي)، والأنظمة المساعدة لمحطات الطاقة، والنقل بالسكك الحديدية في المناطق الحضرية، ومحطات الأبراج الفرعية التجارية. إن تصميمه الممتد يجعله الخيار المفضل لأي بيئة ذات مهام حرجة حيث يجب تقليل وقت التوقف عن العمل إلى الحد الأدنى.

تفاصيل الإنتاج

1. تصنيع إطار الخزانة - هيكل مصمم بدقة

تبدأ حاوية مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع GCS من Lugao Power بألواح فولاذية ملفوفة على البارد عالية الجودة، تم اختيارها لتسطيحها الفائق وسلامتها الهيكلية. تتم معالجة جميع الألواح الفولاذية من خلال مراكز التثقيب والثني CNC المستوردة، مما يحقق دقة زاوية الانحناء ضمن ±0.5° ودقة موضع الثقب ضمن ±0.1mm. بعد التشكيل، يخضع الإطار لمعالجة سطحية متعددة المراحل: إزالة الشحوم، والتخليل الحمضي، والفوسفات، وطلاء مسحوق الإيبوكسي الكهروستاتيكي، ثم يتم خبزه عند درجة حرارة 180-200 درجة مئوية لتشكيل تشطيب صلب مقاوم للتآكل. تحقق الخزانة المجمعة حماية IP30 إلى IP40، مما يحمي المكونات الداخلية بشكل فعال من الغبار والرطوبة والاتصال العرضي.

2. نظام بسبار – قلب نحاسي عالي التوصيل

يتم تصنيع جميع قضبان التوصيل الرئيسية والرأسية والفرعية من النحاس الإلكتروليتي بنسبة 99.95% (درجة T2)، مما يضمن الموصلية ≥ 98% IACS. تتلقى أسطح قضبان التوصيل معالجة متعددة الطبقات - إما مطلية بالقصدير، أو مطلية بالفضة، أو مغطاة بجلبة عازلة للحرارة عالية الجهد - لمنع الأكسدة وتعزيز التبديد الحراري. يتم ربط كل وصلة من وصلات القضبان بأدوات عزم دوران تمت معايرتها ووضع علامة عليها لإمكانية التتبع، مما يؤدي إلى التخلص من النقاط الساخنة المحلية التي يمكن أن تؤثر على الموثوقية على المدى الطويل.

3. مجموعة الدرج - إجراء الضبط "ثلاثي المرور".

تخضع كل وحدة وظيفية قابلة للسحب لضبط الشرائح ثلاثي التمريرات الخاص بنا:

1: يتم تركيب قضبان التوجيه يدويًا وتعديلها للمحاذاة الأولية.

2: يتم إدخال الدرج وسحبه في ظل ظروف عدم التحميل للتحقق من النعومة الميكانيكية وربط المزلاج.

3: في إطار اختبار الاستمرارية الكهربائية، يتم تدوير الدرج عدة مرات أثناء مراقبة مقاومة التلامس الأولية والثانوية. تتم الموافقة فقط على الوحدات التي تستوفي عتبة التشغيل السلس لدينا.

يضمن هذا الإجراء الصارم أن ينزلق كل درج بسهولة ويحافظ على الاتصال الكهربائي المثالي عبر نطاق السفر الكامل.

4. المزايا التنافسية - تسامحات أكثر صرامة واتصالات متفوقة

بالمقارنة مع بدائل السوق القياسية، فإن مزايا التصنيع لشركة Lugao Power ملموسة وقابلة للقياس:

التحكم في تسامح مسار الدليل: نحن نحافظ على فجوة آلية الدرج عند ±0.5 مم (الصناعة الشائعة هي ≥±1.0 مم). يمنع هذا التسامح الأكثر إحكامًا الدرج من الاهتزاز أو الترهل أثناء التشغيل، مما يزيل بشكل مباشر السبب الجذري الرئيسي لتآكل التلامس الأساسي وارتفاع درجة الحرارة.

الموصلات الأساسية المطلية بالفضة: يتم تصنيع جميع جهات الاتصال الإضافية من سبائك النحاس ويتم تشطيبها بطبقة طلاء فضية بسمك ≥6μm. تعمل مقاومة التلامس المنخفضة للفضة والخصائص الممتازة المضادة للأكسدة على تقليل فقدان الطاقة بشكل كبير عند نقاط الاتصال، مما يعزز الاستقرار الحراري طويل الأمد وكفاءة استخدام الطاقة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS.

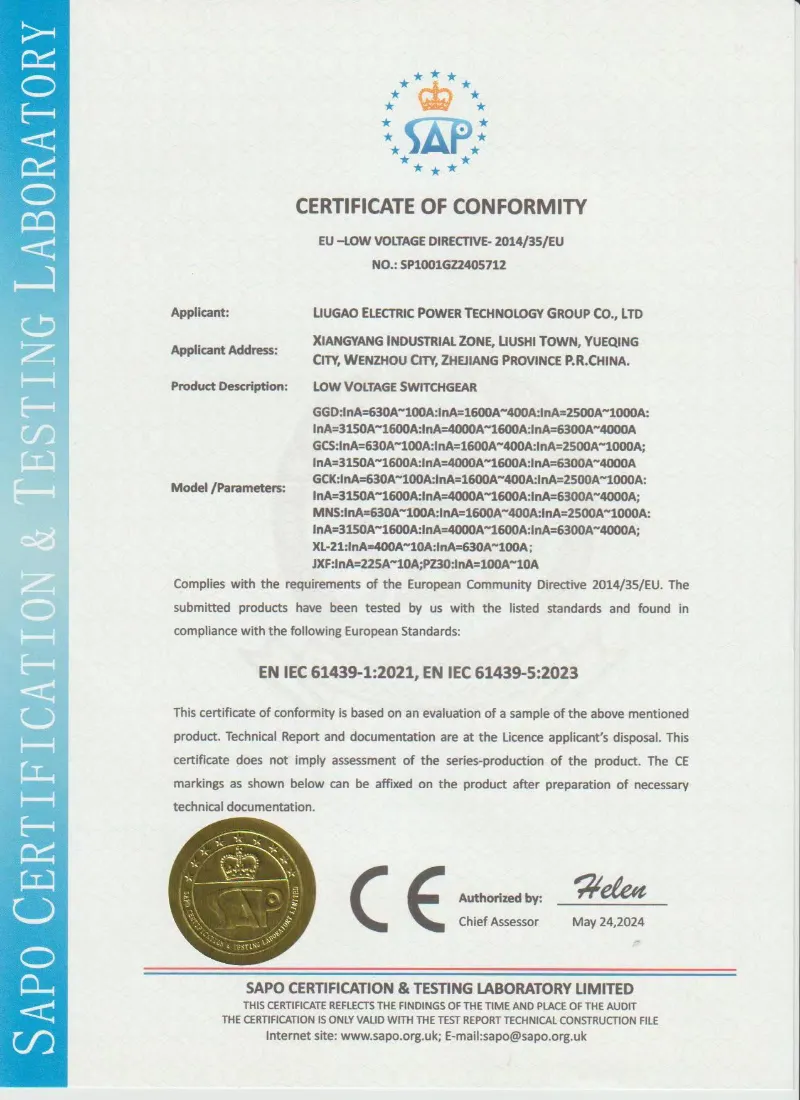

إصدار الشهادات وضمان الجودة

تقوم شركة Lugao بتصنيع مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع المسحوب GCS وفقًا للمتطلبات الفنية للمشروع ومعايير المفاتيح الكهربائية ذات الجهد المنخفض المطبقة مثل IEC 61439-1/2 وGB/T 7251. يمكن تقديم تقارير الفحص والاختبار الروتيني قبل الشحن وفقًا للاتفاقية الفنية المؤكدة.

• التصميم والاختبار المعتمد على المواصفة IEC 61439-1/2
• التصنيع والتفتيش على أساس GB/T 7251
• اختبار تحمل تردد الطاقة
• اختبار مقاومة العزل
• اختبار التشغيل الميكانيكي لوحدات الأدراج
• فحص وظيفة الانترلوك
• الأسلاك الثانوية واختبار التشغيل الوظيفي
• فحص عزم الدوران اتصال بسبار
• تقرير الاختبار الروتيني قبل الشحن
• صور فحص المصنع متاحة عند الطلب



التعبئة والتغليف والشحن وخدمة ما بعد البيع

التعبئة والتغليف والشحن:

يتم تغليف كل مجموعة مفاتيح كهربائية ذات جهد منخفض من نوع GCS أولاً بغشاء PE لصد الرطوبة والغبار، ثم يتم تغليفها في صناديق خشبية مدخنة للخدمة الشاقة معززة بأشرطة فولاذية. نحن نستخدم عبوات محكمة الغلق بالفراغ للمكونات الإلكترونية الحساسة وزوايا واقية مغلفة بالكامل لمنع الضرر الناجم عن تأثير النقل. يتم الشحن القياسي عبر حاويات 20GP/40HQ، مع تأمين الشحنات من قبل شركات التأمين البحري الرائدة عالميًا لحماية استثماراتك بالكامل.




خدمة ما بعد البيع:

توفر شركة Lugao Power Co., Ltd. ضمانًا شاملاً لمدة 12 شهرًا من تاريخ التشغيل (أو 18 شهرًا من تاريخ التسليم، أيهما يأتي أولاً). تتضمن خدمتنا دعمًا فنيًا عبر الخط الساخن على مدار الساعة طوال أيام الأسبوع وتوجيهات بالفيديو عن بُعد وخدمة في الموقع من مهندسين معتمدين عند الضرورة. في حالة فشل الأداء في ظل ظروف التشغيل العادية، فإننا نقدم إصلاحًا أو استبدال قطع الغيار مجانًا.




أسئلة وأجوبة العملاء

س: هل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS متوافقة مع نظام الحافلات الحالي الخاص بي؟

ج: نعم، يتم مراعاة التوافق بدقة. نقوم بتكوين حواف التوصيل الصاعدة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS Draw-out لتتماشى بشكل مثالي مع المحولات الأولية وواجهات الناقلات النهائية. يرجى تقديم رسومات تخطيط المفاتيح الكهربائية في الموقع أثناء مرحلة التأكيد الفني حتى نتمكن من تخصيص نقاط الاتصال.




س: ماذا يحدث إذا فشل الدرج أثناء التشغيل؟ هل يمكنني إصلاحه دون الاغلاق الكامل؟

ج: على وجه التحديد، يعتبر التبديل السريع السريع هو ميزته الأساسية. ما عليك سوى تحويل قاطع الدائرة داخل تلك الحجرة المعينة إلى وضع "إيقاف التشغيل"، وسحب الوحدة المعيبة، ثم إدخال قطعة احتياطية ذات تصنيف مماثل. يستمر باقي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من النوع GCS في العمل، واستعادة الطاقة في غضون دقائق.




س: كيف يمكنك منع حوادث وميض القوس أثناء صيانة غرفة التوصيل؟

ج: السلامة أمر بالغ الأهمية. تم تقسيم مقصورات القضبان الرئيسية والفرعية بالكامل. نقوم بتركيب حواجز مقاومة للقوس بين حجرة وحدة السحب وحجرة قضبان التوصيل العمودية. عند الوصول إلى قسم قضيب التوصيل، يمكن قفل جميع الوحدات الوظيفية المجاورة بأمان في وضع "قطع الاتصال/الاختبار".
