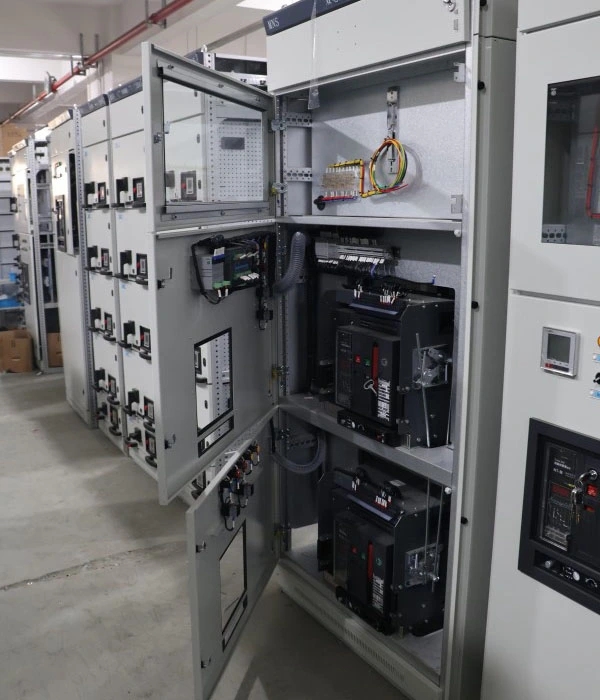

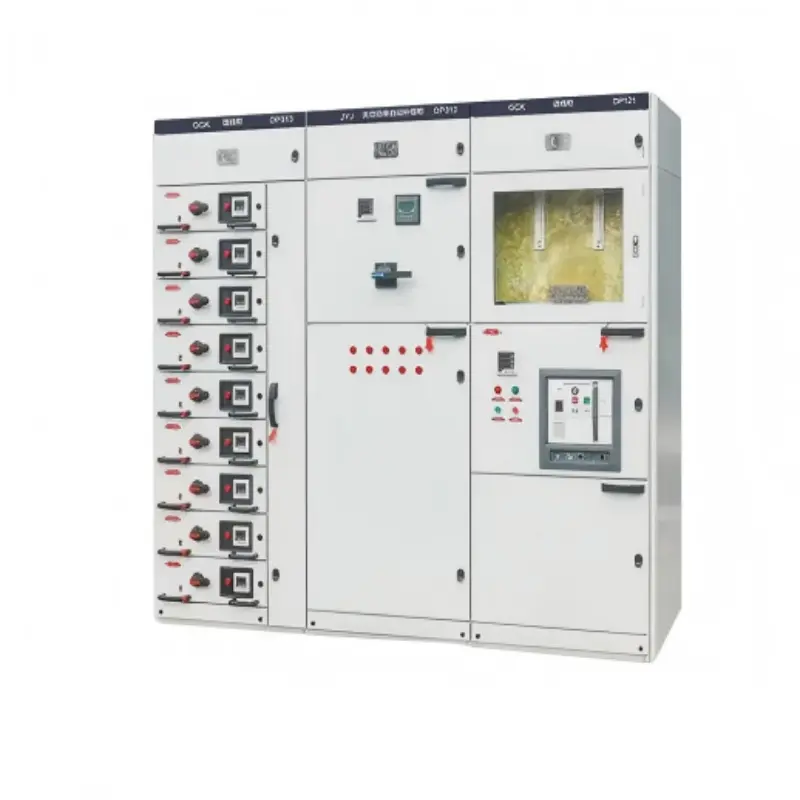

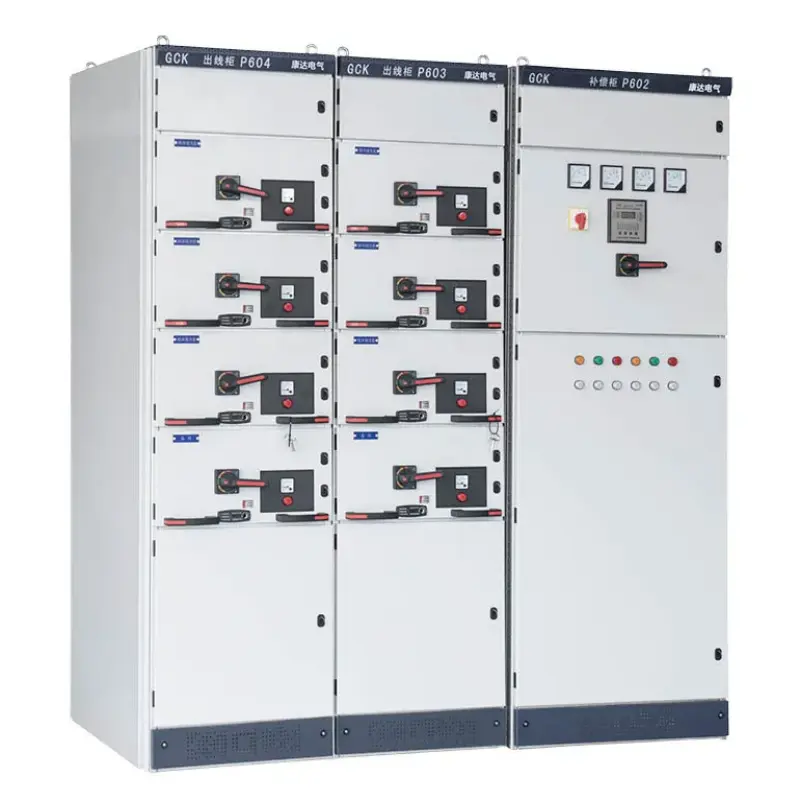

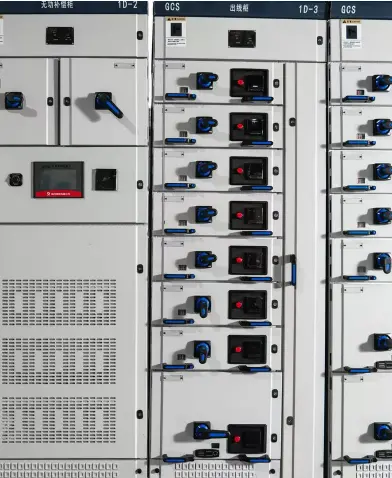

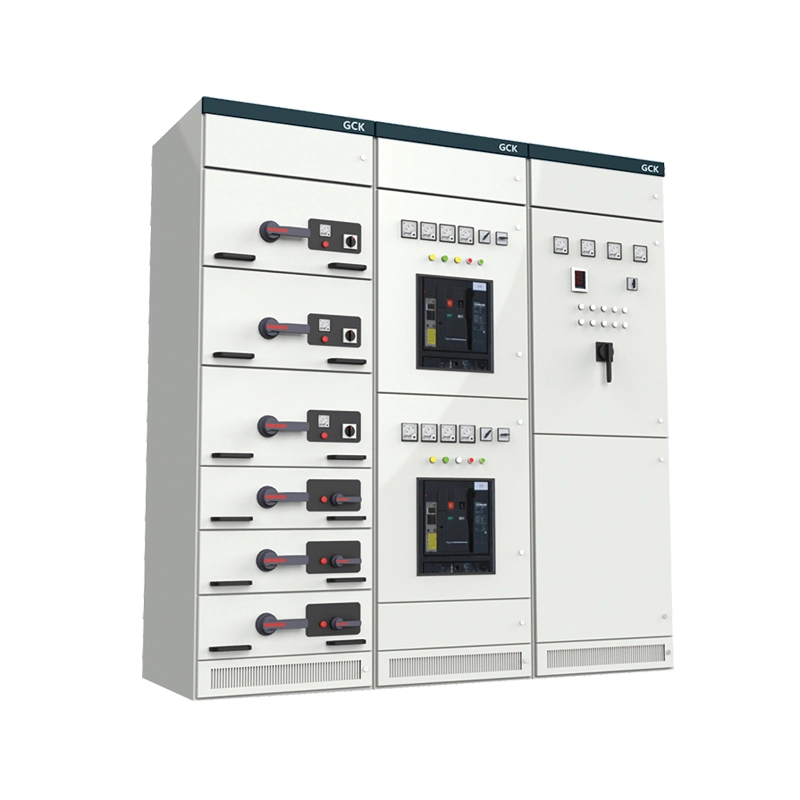

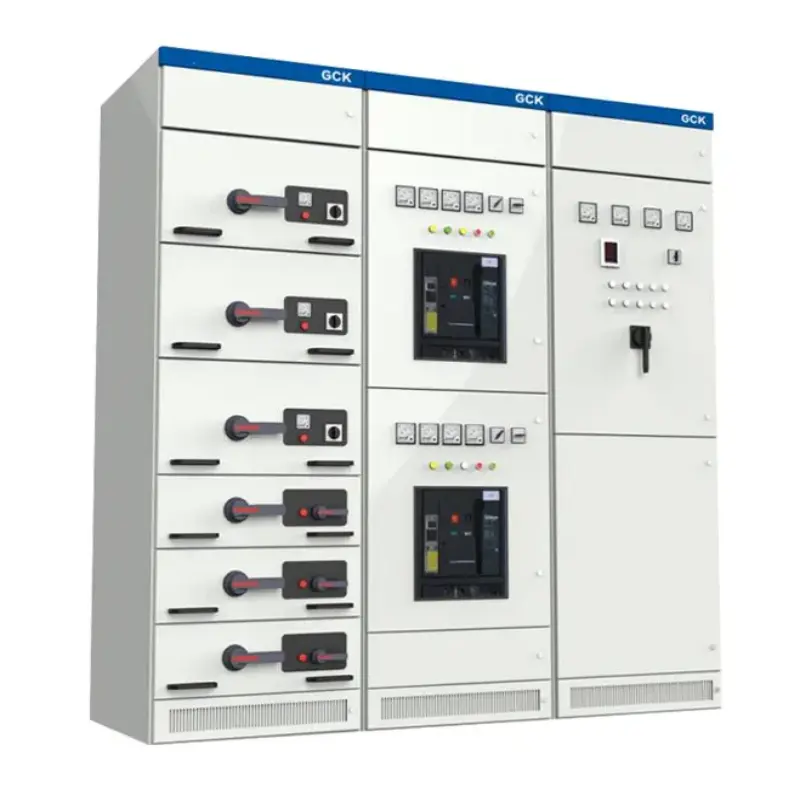

خزانة مفاتيح اقتصادية للتجميع GCK ​​C-profile

إن خزانة التبديل الاقتصادية لمجموعة GCK C-profile عبارة عنالمفاتيح الكهربائية المغلقة ذات الجهد المنخفض (حتى 690 فولت).باستخدام إطار فولاذي على شكل حرف C مثبت بمسامير. المقاطع C عبارة عن قنوات فولاذية مجلفنة ملفوفة على البارد ومثقوبة مسبقًا مع شبكة ثقب معيارية مقاس 25 مم، مما يتيح التجميع بدون لحام أو أدوات خاصة.

ماذا يفعل هذا المنتج؟

● توزيع الطاقة - يوفر الطاقة بأمان من المصدر الرئيسي الوارد إلى وحدات التغذية والمحركات ولوحات الإضاءة والأحمال الأخرى.

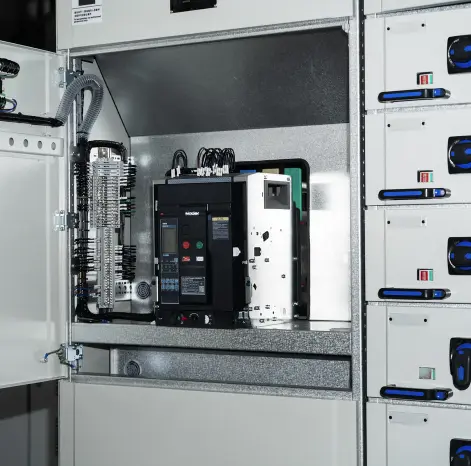

● وظيفة الدرج - تحتوي على أدراج قابلة للسحب (قواطع الدائرة الكهربائية، والموصلات، وبادئ التشغيل الناعم) التي يمكن تبديلها بينما يظل شريط التوصيل الرئيسي نشطًا، مما يقلل من وقت التوقف عن العمل.

● إعادة التشكيل في الموقع – يمكنك إضافة الأقسام أو نقلها بسهولة عن طريق فك الألواح الطرفية، وتثبيت حجرات جديدة، وتمديد القضبان باستخدام مجموعات بسيطة.

● الحماية والعزل - توفر أقفال تعشيق ميكانيكية، ومصاريع، وشكل فصل قابل للتكوين (نموذج 2ب، أو 3ب، أو 4ب).

خيارات التخصيص

في جوهرها، توفر هذه الخزانة سحبًا حديثًاالمفاتيح الكهربائيةالأداء الوظيفي - الصيانة الآمنة، والكثافة العالية، والنمطية - بسعر مبتدئ. إنه مثالي للمنشآت الصناعية الصغيرة والمتوسطة والمباني التجارية ومشاريع البنية التحتية وعمليات التعديل التحديثي التي تراعي الميزانية حيث لا يمكن المساس بالجودة.

معلمات المنتج (المواصفات)

فيما يلي المواصفات الفنية الرئيسية لخزانة المفاتيح الاقتصادية لمجموعة GCK C. تعتمد القيم على التكوينات القياسية ويمكن تخصيصها لمتطلبات مشروع محددة.

ميزات المنتج والتطبيقات (تنسيق الأسئلة والأجوبة)

تتميز خزانة المفاتيح الاقتصادية للتجميع GCK ​​C-profile بمزيجها الفريد من الاقتصاد والمرونة والأداء المثبت. فيما يلي نجيب على الأسئلة الأكثر شيوعًا التي يطرحها العملاء حول ميزاته والتطبيقات المناسبة.

س 1: ما الذي يجعل تصميم الملف C أكثر اقتصادا من المفاتيح الكهربائية الملحومة؟

ج: ثلاثة أسباب: (1) يعمل الإطار المثبت بمسامير على التخلص من تركيبات اللحام الباهظة الثمن. (2) شبكة 25 مم مثقوبة مسبقًا تزيل الحفر المخصص. (3) يمكن استبدال الملفات التالفة بشكل فردي، وليس الإطار بأكمله. عند شراء خزانة المفاتيح الاقتصادية لمجموعة GCK C-profile، فإنك تدفع مقابل القيمة، وليس الهندسة الزائدة.

س 2: هل الهيكل المثبت بمسامير قوي بما يكفي للبيئات الصناعية؟

ج: نعم. تم عزم الدوران بشكل صحيح (M8:18Nm، M10:35Nm)، وهو يفي بالمعايير IEC 61439-2 ويقاوم قوى الدائرة القصيرة 50 كيلو أمبير دون تشوه دائم. بالنسبة للاهتزاز الشديد (على سبيل المثال، مكابس الختم أو السفن)، نوصي باستخدام اللحامسلسلة إم إن إس. بالنسبة لـ 95% من المواقع الصناعية/التجارية، يعد ملف GCK C أكثر من كافٍ.

Q3: كيف يمكن مقارنة التشطيب المجلفن بمسحوق الطلاء؟

ج: تغطي الجلفنة بالغمس الساخن بعد التثقيب جميع الأسطح - بما في ذلك الحواف المقطوعة والثقوب - بطبقة زنك موحدة ≥65μm. لن يتشقق أو يتآكل عندما تتسرب الرطوبة خلفه، ويتفوق على طلاء المسحوق في البيئات الرطبة (مثل معالجة المياه ومصانع النسيج). إذا كان اللون مطلوبًا، يمكن تطبيق طلاء المسحوق على الطبقة المجلفنة.

س4: ما هي سيناريوهات التطبيق الأكثر شيوعًا؟

ج: استنادًا إلى الآلاف من عمليات التثبيت العالمية، يتم نشر خزانة المفاتيح الاقتصادية لمجموعة GCK C-profile بشكل متكرر في:

المنشآت الصناعية الصغيرة والمتوسطة: تصنيع الأغذية، وقولبة البلاستيك، وتصنيع المعادن، ومصانع النسيج

المباني التجارية: مراكز التسوق والفنادق ومباني المكاتب

معالجة المياه ومياه الصرف الصحي: محطات الضخ وأنظمة الري وتحلية المياه

مشاريع التعديل التحديثي: استبدال لوحات المفاتيح الثابتة القديمة بمفاتيح كهربائية حديثة قابلة للسحب

منشآت الطاقة المؤقتة: مواقع البناء ومعسكرات التعدين وأنظمة طاقة الأحداث

تفاصيل الإنتاج والمزايا التنافسية

تفاصيل الإنتاج – كيف نبني خزانة المفاتيح الاقتصادية لمجموعة GCK C-profile

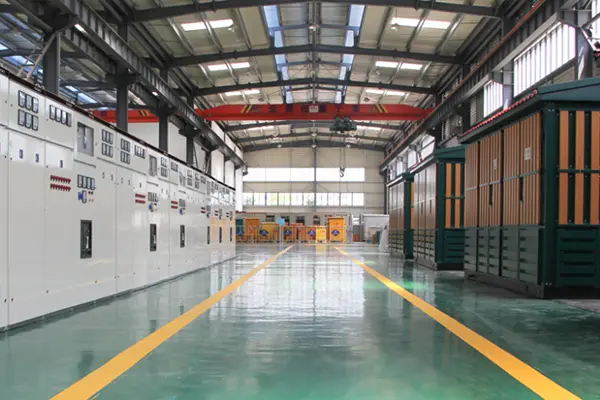

في شركة Lugao Power Co., Ltd.، نقوم بتصنيع كل خزانة مفاتيح اقتصادية لتجميع GCK ​​C-profile مع الاتساق والمتانة وسهولة التجميع.

1. تصنيع الملف C:ملف فولاذي Q235B 2.0 مم بمعايير يابانية ← شبكة CNC مثقوبة 25 مم ← شكل C على شكل بارد (دقة ± 0.3 مم) ← قطع حسب الطول ← مجلفن بالغمس الساخن (≥65 ميكرومتر، ASTM A123).

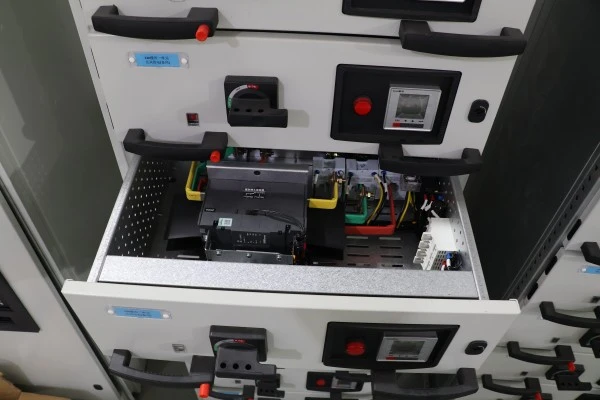

2. مهد الدرج:فولاذ مجلفن بقطر 2.5 مم مع غمازات تحديد المواقع وبكرات من النايلون. يقبل الأدراج من 8E/2 إلى 24E عبر لوحة المحول. قفل ميكانيكي ثلاثي المواضع (متصل/اختبار/معزول) مع غلق بمشبك.

3. وحدة الأدراج:لوحة أمامية من الفولاذ مقاس 1.5 مم، وطلاء مسحوق RAL 7035، وملصق محفور بالليزر. التعامل مع مؤشر O/I. جهات الاتصال الأساسية: النحاس المطلي بالفضة (≥10μm)، تصميم التوليب المحمل بنابض. الأسلاك الثانوية: سلك نحاسي PVC بقطر 2.5 مم² مع حلقات مرقمة. تم اختباره في المصنع من أجل الاستمرارية والعزل والتشغيل الميكانيكي.

4. نظام بسبار:نحاس ETP (98% IACS)، وصلات مطلية بالفضة مع عزم دوران يصل إلى 35-40 نيوتن متر. يتم دعم قضبان التوصيل كل 500 مم (أشد من 800 مم النموذجي). تتصل قضبان التوصيل العمودية عبر وصلات نحاسية مثبتة بمسامير.

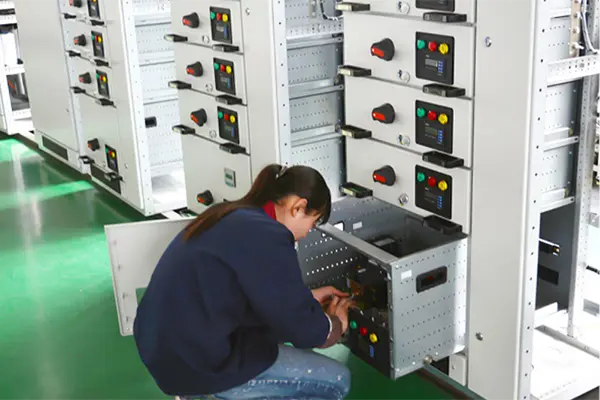

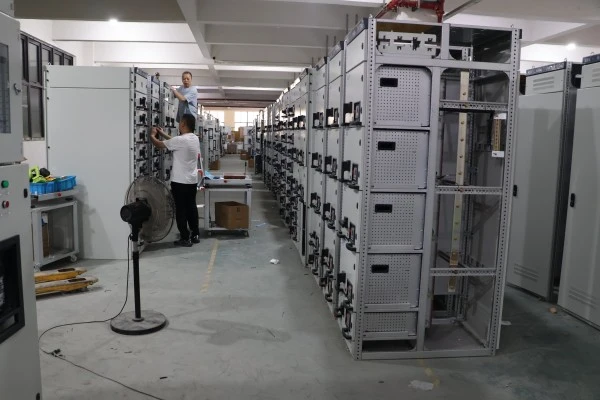

5. التجميع والاختبار:تجميع يتم التحكم فيه بعزم الدوران. تم اختبار كل وحدة: العزل الكهربائي (2.5 كيلو فولت/1 دقيقة)، والاستمرارية، والتشابك الميكانيكي، وارتفاع درجة الحرارة عند تيار مقنن 1.1x. يتضمن تقرير اختبار المصنع.

خدمة ما بعد البيع - ضمان لمدة عام

فترة الضمان:12 شهرًا من تاريخ التشغيل، على ألا تتجاوز 18 شهرًا من تاريخ الشحن.

ما يتم تغطيته: جميع عيوب التصنيع بما في ذلك:

● تشوه الشكل C تحت الحمل الميكانيكي المقدر

● عطل في قفل الدرج (الفشل في منع الإدخال أو السحب غير الصحيح)

● تآكل التلامس الأساسي يتجاوز 0.5 ملم خلال فترة الضمان

● أخطاء ثانوية في الأسلاك أو نهايات فضفاضة ناجمة عن التجميع في المصنع

● تقشير الطلاء المجلفن (شريطة عدم وجود تآكل خارجي)

ما لم يتم تغطيته: الأضرار الناتجة عن التركيب غير الصحيح، أو التعديل غير المصرح به، أو التشغيل خارج نطاق تصنيفات لوحة الاسم، أو التأثير المادي، أو التآكل الناتج عن التعرض لمواد كيميائية غير محددة عند الطلب، أو القوة القاهرة (البرق، والفيضانات، والحرائق، وما إلى ذلك).

التزام الاستجابة:

● الدعم الفني عن بعد:خلال 8 ساعات عمل عبر البريد الإلكتروني أو الواتساب أو مكالمة الفيديو.

● شحن قطع الغيار:خلال 48 ساعة لمطالبات الضمان (البريد السريع القياسي).

الوثائق المقدمة مع كل شحنة:

1. تقرير اختبار المصنع (العازل، الاستمرارية، ارتفاع درجة الحرارة)

2. رسم التجميع ومخطط الخط الواحد

3. جدول الأدراج يسرد تصنيف كل درج ووظيفته

4. ورقة مواصفات عزم الدوران لإعادة التجميع في الموقع (أوامر بالدينار الكويتي)

5. دليل التشغيل والصيانة
