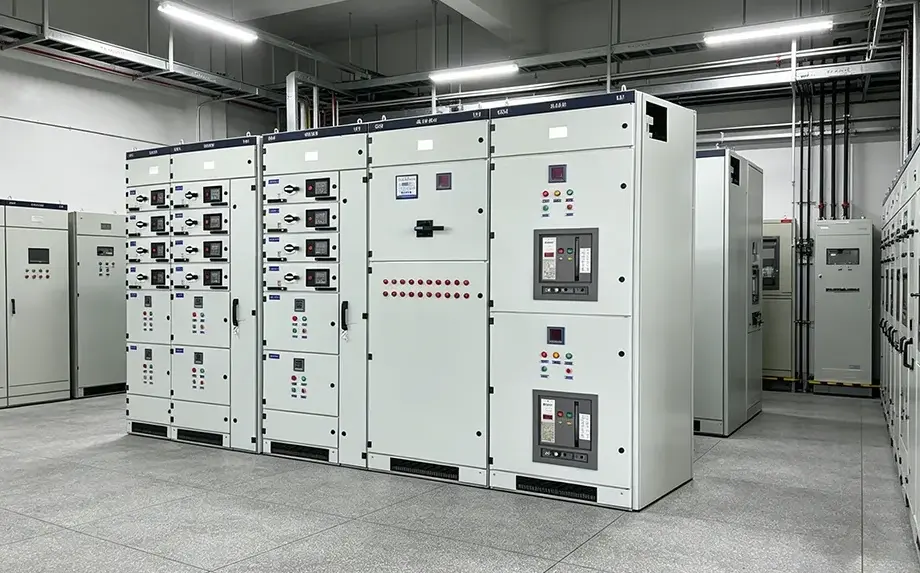

مجموعة المفاتيح الكهربائية الذكية من نوع الدرج لتوزيع الطاقة

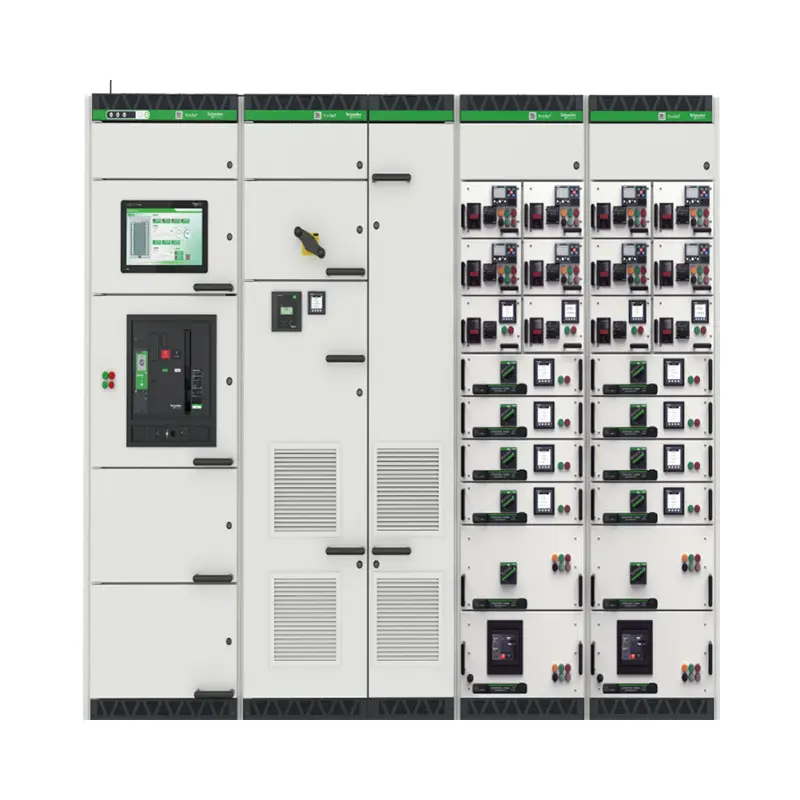

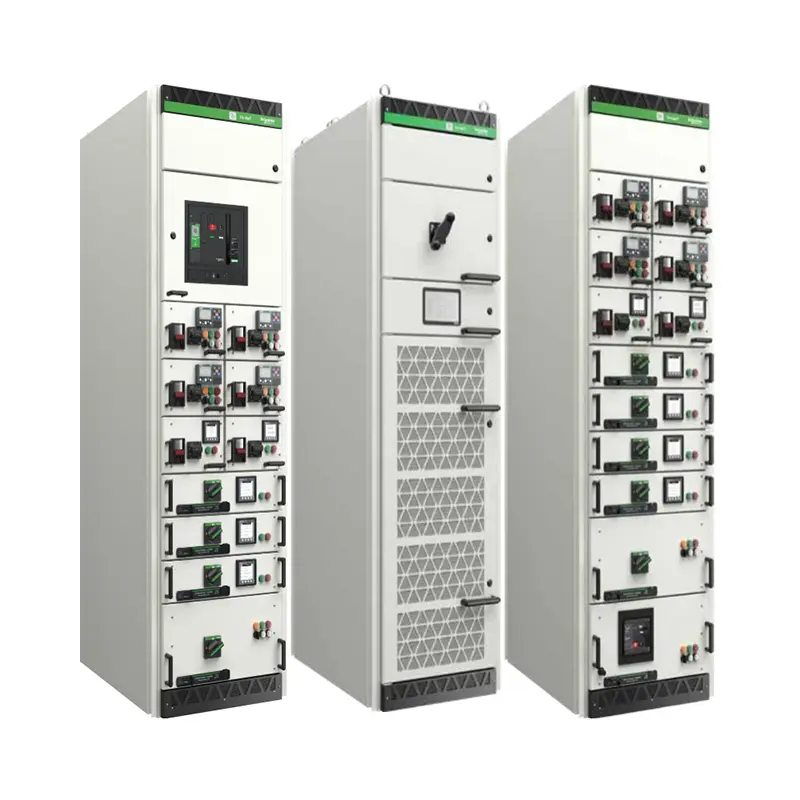

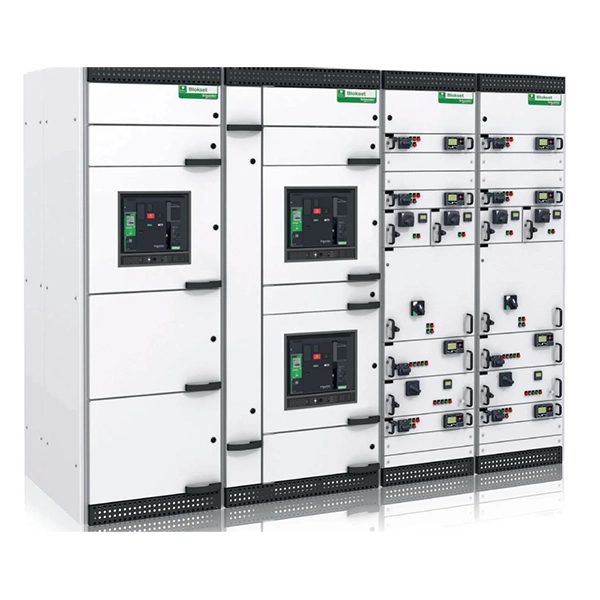

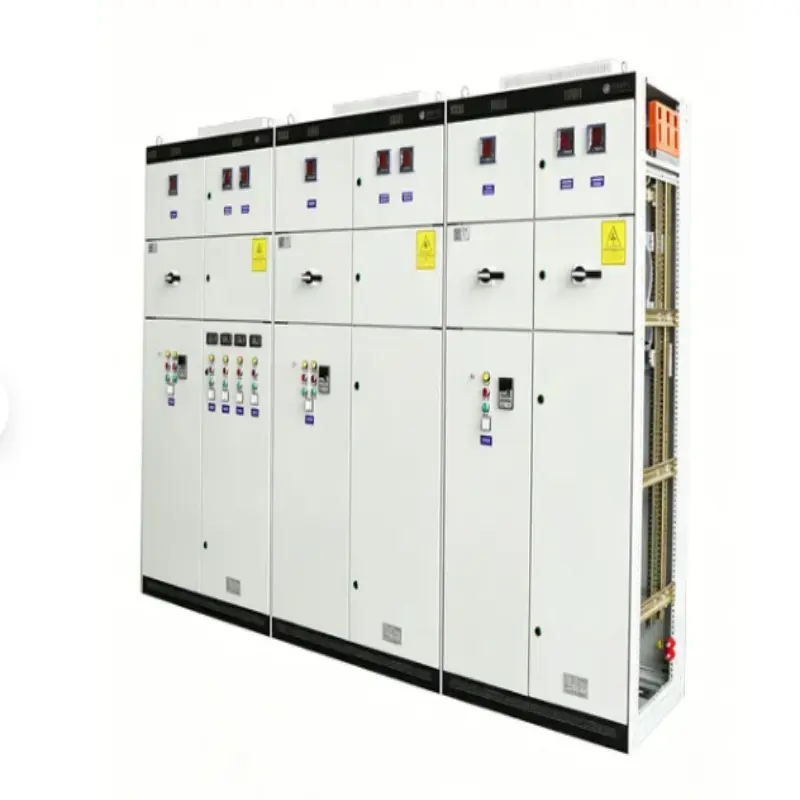

إن مجموعة المفاتيح الكهربائية ذات اللوحة الذكية من نوع درج توزيع الطاقة من شركة Lugao Power Co., Ltd. عبارة عن مجموعة عالية الأداء ومنخفضة الجهد تجمع بين الحماية الذكية والقياس والاتصالات. على عكس اللوحات الثابتة التقليدية، يسمح هذا الإصدار من نوع الدرج بإدخال أو سحب كل وحدة دائرة دون إيقاف تشغيل النظام بأكمله. يحتوي كل درج على قاطع دائرة ووحدة تحكم وأجهزة استشعار مخصصة. تأتي القدرة "الذكية" من أجهزة تحليل جودة الطاقة المدمجة، واتصالات Modbus TCP/IP أو Profibus، وتنبيهات الفشل التلقائية. الالمفاتيح الكهربائيةمناسب لأنظمة التيار المتردد 690 فولت، 50/60 هرتز، تيار مقدر يصل إلى 6300 أمبير. يفي بمعايير IEC 61439-1/2 وGB/T 7251.

ميزات المنتج والتطبيق (بتنسيق الأسئلة والأجوبة)

يتناول هذا القسم اهتمامات المشتري الشائعة ويسلط الضوء على المزايا الهندسية لمجموعة المفاتيح الكهربائية ذات اللوحة الذكية من نوع درج توزيع الطاقة.

س 1: كيف تعمل آلية الدرج على تحسين الصيانة؟

ج: تتميز الوحدة بدرج ثلاثي المواضع (متصل/اختبار/منفصل) مع أقفال ميكانيكية. يمكنك استبدال الدرج المعيب في أقل من 60 ثانية دون إيقاف تشغيل الدوائر المجاورة. هذه هي الميزة الرئيسية لمجموعة المفاتيح الكهربائية من نوع الدرج لتوزيع الطاقة الذكية للمرافق الحيوية.

س2: ما هي الوظائف "الذكية" المضمنة؟

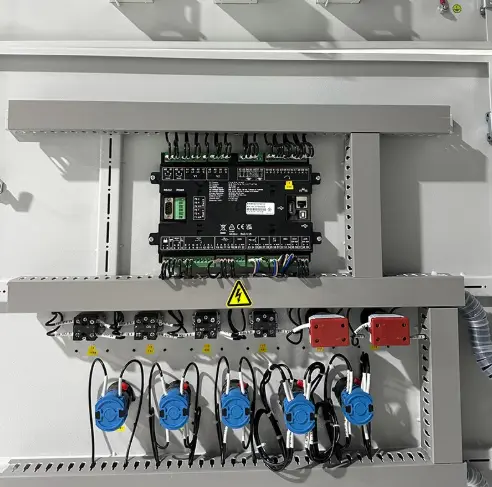

ج: مراقبة الجهد والتيار وعامل الطاقة والتوافقيات في الوقت الحقيقي. إنذار تلقائي عند التحميل الزائد أو ماس كهربائى أو ارتفاع درجة الحرارة. يمكن تصدير سجلات البيانات عبر RS485 أو Ethernet. التحكم عن بعد في الرحلة/الإغلاق من نظام SCADA المركزي.

س3: هل يمكن الاعتماد على آلية الدرج بعد عدة عمليات إدخال؟

ج: نعم. تم اختبار كل درج لإجراء 5000 عملية ميكانيكية و1000 عملية كهربائية دون تدهور الأداء. جهات الاتصال مطلية بالفضة مع ضغط بنابض.

س 4: أين يمكن تركيب هذا المنتج؟

قائمة التطبيقات:

1. مراكز البيانات: لمسارات الطاقة الزائدة والحد الأدنى من MTTR (متوسط ​​وقت الإصلاح).

2. المستشفيات: تتطلب دوائر دعم الحياة الحيوية طاقة متواصلة.

3. المنشآت الصناعية: مراكز التحكم في المحركات (MCC) للناقلات والمضخات والضواغط.

4. المجمعات التجارية: إنارة المول وتوزيع أنظمة التدفئة والتهوية وتكييف الهواء.

5. الطاقة المتجددة: التكامل بين الطاقة الشمسية وطاقة الرياح مع التغذية الراجعة للشبكة الذكية.

معلمات المنتج (المواصفات)

تفاصيل الإنتاج (الجودة والتصنيع)

1. العلبة: 2.0 مم من ألواح الصلب المدرفلة على البارد، المجلفنة كهربائيًا والمغطاة بالمسحوق (RAL 7035). مقاومة التآكل> 500 ساعة اختبار رش الملح.

2. آلية الدرج: حواجز توجيهية عالية الدقة بمقبض ذاتي القفل. حماية آمنة للأصابع IP20 داخل حجرات الأدراج.

3. نظام قضبان التوصيل: قضبان نحاس مستطيلة (موصلية IACS بنسبة 98%)، معزولة بالكامل بأكمام قابلة للانكماش بالحرارة.

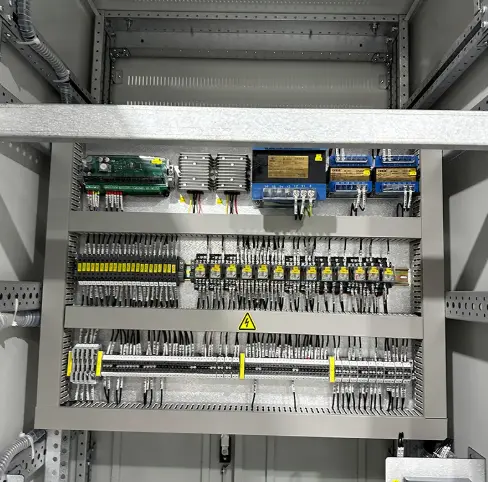

4. الأسلاك: كابلات معتمدة من UL1015 أو 60245 IEC، تحمل أرقامًا مزدوجة ورموز ألوان.

5. الاختبار: تخضع كل وحدة مجمعة لما يلي:

● تحمل الجهد العازل (3000 فولت تيار متردد لمدة دقيقة واحدة)

● اختبار الحقن الأولي والثانوي

● اختبار التشغيل الميكانيكي للدرج

● اختبار ارتفاع درجة الحرارة عند التيار الكامل

التعبئة والتغليف والتسليم

1. التغليف:

يتم تغليف كل درج بشكل فردي بغشاء PE مضاد للكهرباء الساكنة. اللوحة الرئيسية محمية بواسطة واقيات الحواف ومربوطة على لوح خشبي مدخن. جميع العبوات مغطاة بغلاف فقاعي ونسيج منسوج من البولي بروبيلين. تحصل الوحدات الخارجية الحاصلة على تصنيف IP54 على غطاء مصفح إضافي مقاوم للماء.

2. علامة الشحن:

● شعار ugao Power، ورقم الطلب، والوزن، والأبعاد، وملصق "المكونات الإلكترونية الهشة".

3. التسليم:

● مهلة التصنيع: 25-35 يوم عمل بعد الموافقة على الرسم.

● الميناء: شنغهاي / نينغبو.

● الشحن: شحن بحري (FCL أو LCL)، شحن جوي للأدراج الاحتياطية العاجلة.

الأسئلة المتداولة

س1: هل يمكنني شراء درج واحد كقطعة غيار دون شراء اللوحة بأكملها؟

ج: نعم. تبيع شركة Lugao Power Co., Ltd. الأدراج الفردية الذكية. يمكننا تصنيع درج احتياطي مطابق وفقًا للرسم الأصلي، وملصق الدرج، وتكوين الدائرة ونموذج المكون. وينبغي تأكيد التوافق النهائي أثناء مرحلة المراجعة الفنية.

Q2: هل تدعم مجموعة المفاتيح الكهربائية ذات اللوحة الذكية من نوع درج توزيع الطاقة إعادة التعيين عن بعد بعد حدوث خطأ؟

ج: نعم، عبر وحدة الاتصال. يمكن للمشغل قطع الاتصال عن بعد وتشخيص الخطأ وإعادة الاتصال (إذا سمحت بذلك قوانين السلامة المحلية). ومع ذلك، لا يزال يوصى بالفحص اليدوي لرحلات الدائرة القصيرة.

س3: ما هو الحد الأقصى لعدد الأدراج لكل لوحة لمنتجك؟

ج: بالنسبة للأدراج 160 أمبير، يمكننا تركيب ما يصل إلى 24 وحدة في لوحة بارتفاع 2200 مم. للأدراج 630A، الحد الأقصى 12 وحدة. يتبع التصميم نموذج الفصل 4ب، مما يعني أن كل درج معزول بالكامل في حجرته المعدنية الخاصة.

س 4: هل تقدمون خدمة التركيب والتشغيل؟

ج: نحن نقدم تشغيل الفيديو عن بعد بشكل قياسي. اختياري: التشغيل في الموقع بواسطة مهندسي Lugao (نفقات السفر + السعر اليومي، شامل الضمان لمدة عام واحد).*

س 5: هل يمكنك دمج قواطع خارجية مثل Mitsubishi أو LS؟

ج: بالتأكيد. تم تصميم هيكل الدرج ليقبل معظم العلامات التجارية الكبرى: ABB Tmax/Sace، وSchneider NSX/MTZ، وSiemens 3VA/3WL، وCHINT، وغيرها. ما عليك سوى تحديد طراز الكسارة عند الشراء.

خدمة ما بعد البيع والضمان

فترة الضمان: 12 شهرًا (سنة واحدة) من تاريخ الشحن.

خلال هذه الفترة،شركة لوغاو للطاقة المحدودةيغطي أي عيوب في التصنيع، بما في ذلك آليات الأدراج، وأجهزة التحكم الذكية، ووحدات الاتصال. يتم استبعاد المواد الاستهلاكية (الأضواء والصمامات).
