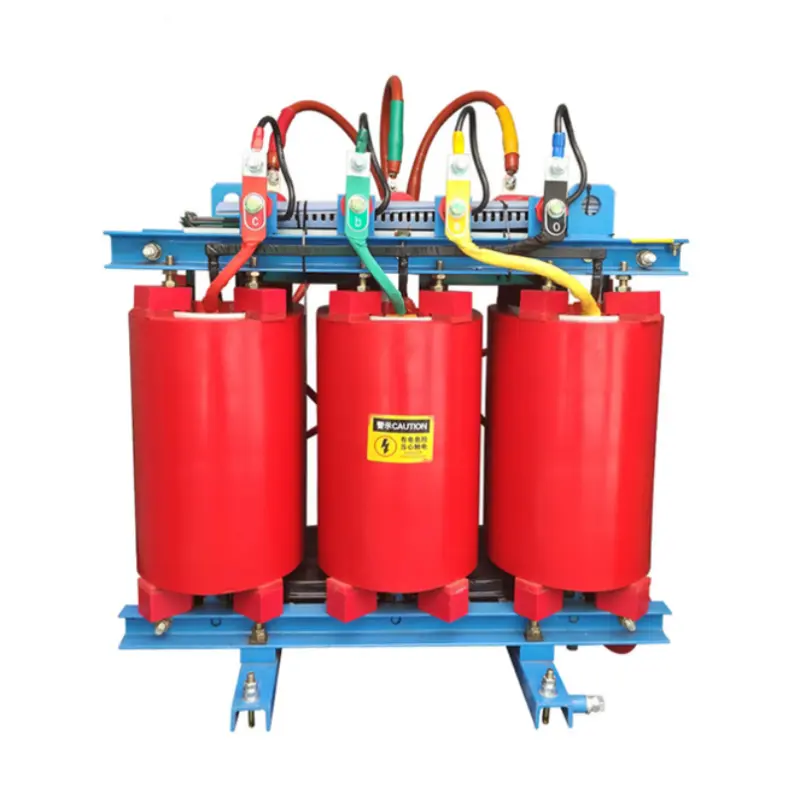

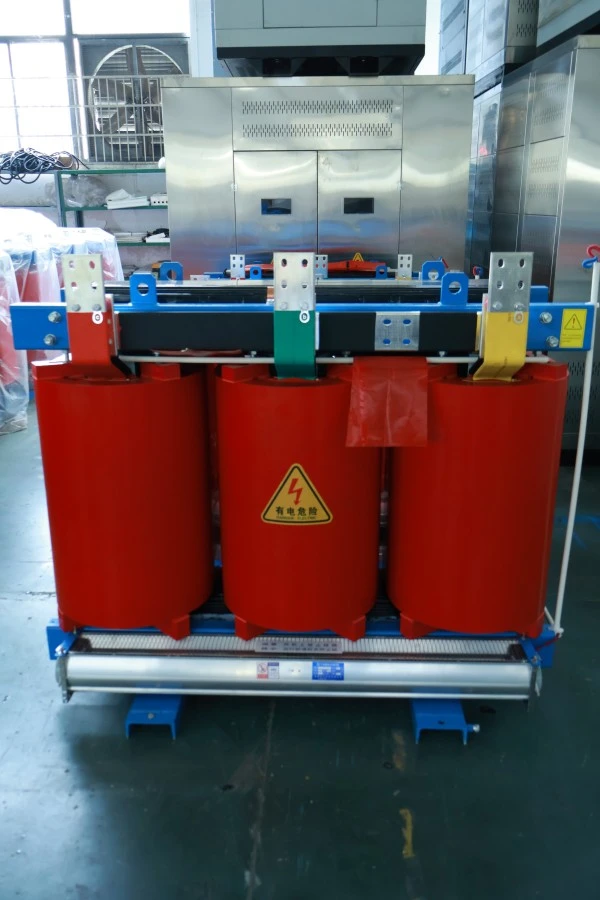

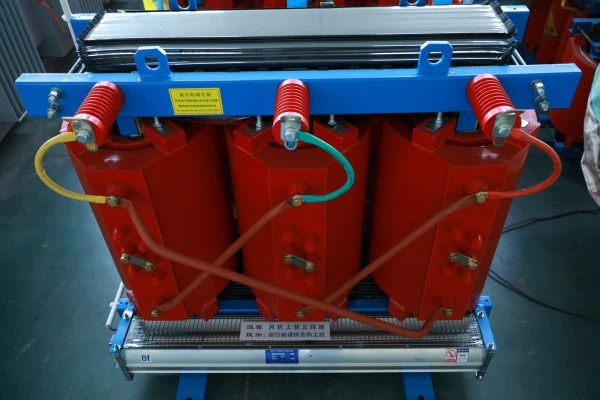

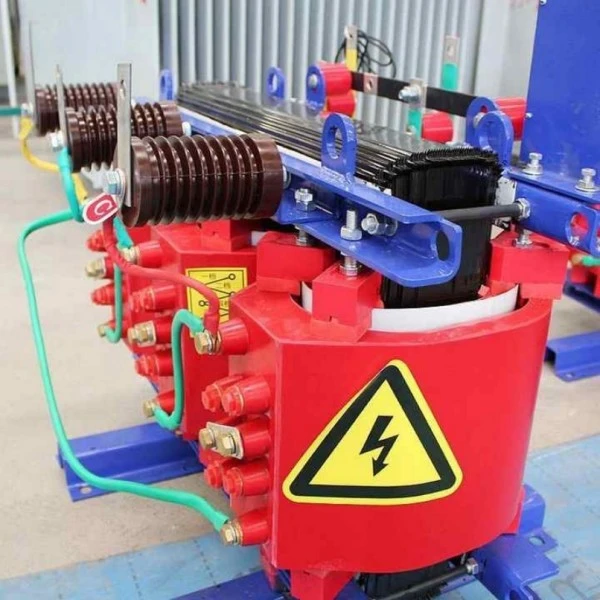

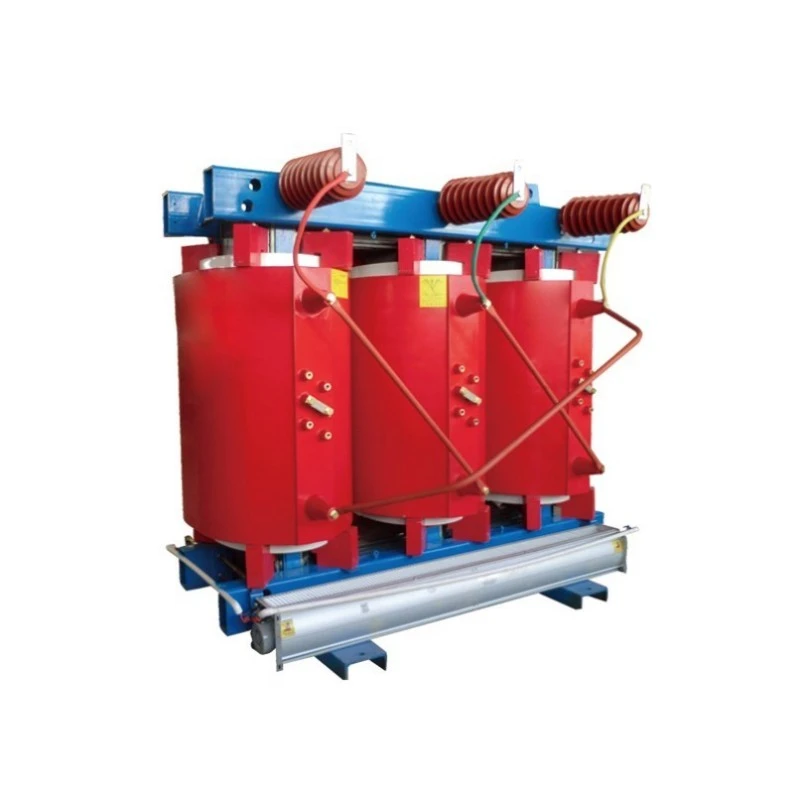

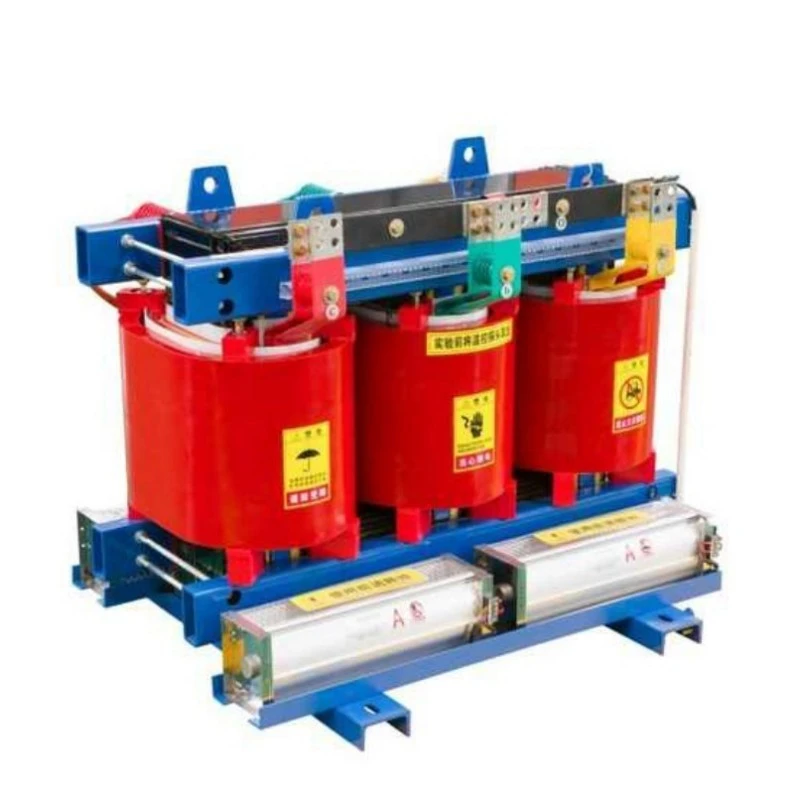

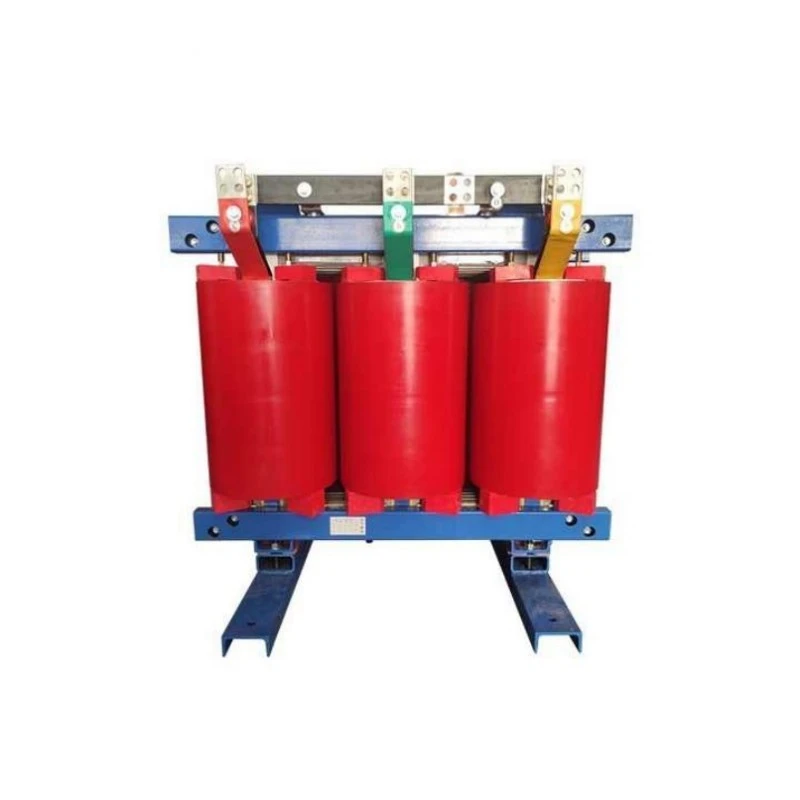

SCB13 محول طاقة من النوع الجاف من النحاس

ما هذا؟

سلسلة SCB13 عبارة عن جرح نحاسي معزول بالراتنج ثلاثي الطورمحول الطاقة من النوع الجاف. في التعيين، يشير "SC" إلى الراتنج المصبوب (صب فراغ راتنجات الإيبوكسي)، ويشير "B" إلى ملفات الرقائق، ويمثل "13" مستوى الأداء، مما يعني أن قيم الخسارة الخاصة بها تلبي متطلبات كفاءة الطاقة من المستوى 1 للمعيار الوطني GB 20052-2020. المادة الموصلة الأساسية هي النحاس عالي النقاء والخالي من الأكسجين، وليس الألومنيوم أو الألومنيوم المغطى بالنحاس.

ماذا يفعل؟

1. تحويل الجهد: تحويل الجهد العالي (10kV، 35kV) إلى الجهد المنخفض (400V، 690V) أو زيادة الجهد حسب الحاجة، مما يلبي متطلبات الجهد الكهربائي لمختلف المعدات.

2. توزيع الطاقة: باعتباره الجهاز الأساسي لنظام التوزيع، فهو يوفر الطاقة بأمان لأحمال متعددة مثل المنشآت الصناعية والمجمعات التجارية والمباني الشاهقة ومزارع الرياح.

3. مصدر طاقة آمن: نظرًا لعزله الصلب من راتنجات الإيبوكسي غير القابل للاشتعال، فإنه لن يرش الزيت أو يشتعل حتى في حالة وجود أخطاء داخلية، مما يجعله مناسبًا بشكل خاص للتركيبات الداخلية أو المواقع ذات متطلبات السلامة الصارمة من الحرائق.

4. التشغيل الهادئ: ضجيج التشغيل أقل بكثير من المحولات التقليدية المغمورة بالزيت، مما يجعلها مناسبة للمناطق السكنية، المستشفيات، مباني المكاتب، وغيرها من البيئات الحساسة للضوضاء.

باختصار، محول الطاقة من النوع الجاف ذو الملف النحاسي SCB13 هو جهاز أساسي حديث لتوزيع الطاقة يدمج كفاءة الطاقة العالية، والقلب النحاسي بالكامل، والضوضاء المنخفضة، والسلامة المقاومة للهب.

مزايا المنتج

بالمقارنة مع المحولات العادية من النوع الجاف، فإن هذا المنتج يقدم خمس مزايا أساسية:

اللفات النحاسية بالكامل، الموصلية الممتازة:يتم لف جميع اللفات ذات الجهد العالي والمنخفض باستخدام سلك نحاسي مستطيل مطلي بالمينا أو سلك نحاسي خالي من الأكسجين. مقاومة النحاس (حوالي 0.0172 أوم·مم²/م) أقل بكثير من مقاومة الألومنيوم (حوالي 0.0283 أوم·مم²/م). ولذلك، فإن اللفات النحاسية ذات المقطع العرضي نفسه تتمتع بمقاومة أقل، وتوليد حرارة أقل، وكفاءة أعلى في تحويل الطاقة. إن تكلفة الكهرباء التي يتم توفيرها خلال التشغيل طويل الأجل تتجاوز بكثير فرق الاستثمار الأولي.

كفاءة الطاقة من المستوى الأول، متوافقة مع الإستراتيجية الوطنية للكربون المزدوج:تم تصميم مستوى فقدان SCB13 بشكل صارم لتلبية معايير كفاءة الطاقة الوطنية من المستوى 1. تكون خسائر عدم التحميل أقل بنسبة 10% تقريبًا من SCB12، كما أن خسائر الحمل أقل بنسبة تزيد عن 5%. بالنسبة لمحول 1000 كيلو فولت أمبير يعمل 8000 ساعة سنويًا، فإن هذا يوفر أكثر من 10000 يوان سنويًا من تكاليف الكهرباء، مما يستعيد فرق السعر مقارنة بالمحولات القياسية في غضون 3-5 سنوات.

صب فراغ راتنجات الايبوكسي، عزل موثوق:يتم صب اللفات ومعالجتها باستخدام راتنجات الإيبوكسي Huntsman المستوردة (أو ما يعادلها من الجودة) تحت التفريغ، مما يؤدي إلى إزالة فقاعات الهواء تمامًا. تتميز الطبقة العازلة المعالجة بقوة ميكانيكية عالية، ومقاومة للصدمات الحرارية، ومقاومة للتشقق، وحماية من الرطوبة/الأوساخ. يتم التحكم في التفريغ الجزئي تحت 5pC، وهو أعلى بكثير من المعايير الوطنية.

قدرة تحميل زائدة قوية، تتكيف مع الأحمال المتقلبة:في ظل التبريد الطبيعي، يمكنها العمل لفترة طويلة عند حمل زائد بنسبة 10%؛ مع تبريد الهواء القسري (تركيب المراوح)، يمكن أن تزيد سعة الإخراج إلى أكثر من 120% من القيمة المقدرة. بالنسبة لذروات الحمل الموسمية (على سبيل المثال، استخدام مكيفات الهواء في الصيف)، ليست هناك حاجة إلى زيادة فورية في السعة.

مقاومة للرطوبة ومقاومة للتلوث، والقدرة على التكيف البيئي القوي:سطح اللف المصبوب من راتنجات الايبوكسي أملس، كثيف، وغير استرطابي. حتى بعد إيقاف التشغيل في بيئات رطوبة نسبية بنسبة 100%، يمكن أن يبدأ تشغيله مباشرة عند التحميل الكامل دون تسخين مسبق. مناسب بشكل خاص للبيئات الرطبة أو المسببة للتآكل مثل غرف التوزيع تحت الأرض، والمناطق الساحلية التي تحتوي على نسبة عالية من الملح، والمصانع الكيميائية.

ميزات المنتج

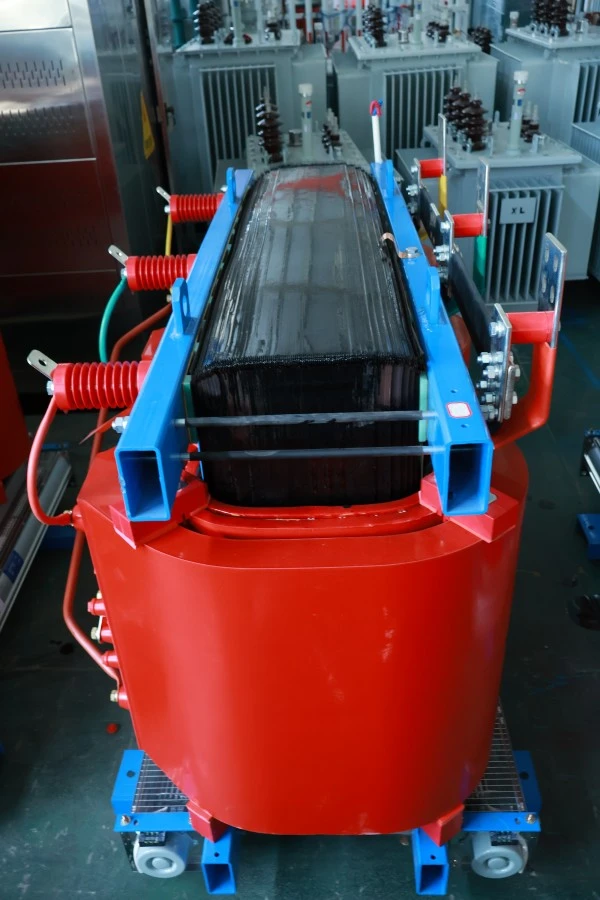

الهيكل الأساسي: يستخدم تقنية التصفيح المتدرجة بالكامل بزاوية 45 درجة، مع الأطراف الأساسية والنير المثبتة بواسطة أشرطة أو ألواح ربط عالية القوة. إن تطبيق فولاذ السيليكون عالي النفاذية الموجه نحو الحبوب (B30R090 أو درجة أعلى) يقلل من كل من التباطؤ وخسائر التيار الدوامي.

اللفات ذات الجهد المنخفض: ملفوفة برقائق النحاس، ومثبتة عند الأطراف بحلقات نهائية من الراتنج. عرض رقائق النحاس يساوي ارتفاع الملف، مما يوفر توزيعًا محوريًا موحدًا للأمبير ومقاومة عالية للغاية للقوى الكهرومغناطيسية ذات الدائرة القصيرة. يستخدم عزل الطبقة مادة DMD مشربة مسبقًا.

اللفات ذات الجهد العالي: يتم جرحها في شرائح ذات طبقات باستخدام سلك نحاسي مستطيل مطلي بالمينا من الفئة H، مع صب الراتنج بين كل طبقة، مما يشكل عزلًا مركبًا من راتنجات الإيبوكسي المقوى بالألياف الزجاجية. يتم إخراج الصنابير من منتصف الملف لتحسين توزيع الجهد النبضي.

نظام التحكم في درجة الحرارة والحماية: تحتوي كل مرحلة من الملفات على PT100 RTDs البلاتينية المدمجة مسبقًا لمراقبة درجة حرارة النقاط الساخنة في الوقت الفعلي. ميزات وحدة التحكم الذكية في درجة الحرارة المصاحبة: عرض درجة حرارة الملف الرقمي، وإنذار لدرجة الحرارة الزائدة (نقطة ضبط قابلة للتعديل)، وإخراج رحلة درجة الحرارة الزائدة، وبدء/إيقاف المروحة تلقائيًا (إذا تم تثبيت تبريد الهواء القسري اختياريًا).

خيارات العلبة: حاويات تصنيف حماية اختيارية IP20 (الأجسام الصلبة)، أو IP23 (المياه المتساقطة عموديًا)، أو IP40 (الجسيمات الصغيرة)، مصنوعة من الفولاذ المقاوم للصدأ، أو سبائك الألومنيوم، أو الفولاذ المدلفن على البارد المطلي بالمسحوق. تتميز العبوات بفتحات تهوية وأقفال أبواب متشابكة.

التوصيل والتركيب: يستخدم جانب الجهد العالي أطراف كابلات محمية بالكامل/عازلة بالكامل أو أطراف طرفية تقليدية من مطاط السيليكون؛ الجانب ذو الجهد المنخفض يستخدم قضبان النحاس المطلية بالقصدير. تم تجهيز الجزء السفلي من المحول بقاعدة فولاذية للقناة وبكرات لسهولة تحديد المواقع والحركة.

تطبيق المنتج

يعتبر محول الطاقة من النوع الجاف ذو الملف النحاسي SCB13 مثاليًا للسيناريوهات التالية:

المباني الشاهقة والمراكز التجارية: يتم تركيبها في الطابق السفلي أو غرف توزيع أرضية المعدات، ومصاعد الطاقة، وأنظمة التدفئة والتهوية وتكييف الهواء، والإضاءة، وأنظمة الحماية من الحرائق. خصائصه غير القابلة للاشتعال تتوافق مع قواعد مكافحة الحرائق في المباني، كما أن انخفاض مستوى الضجيج لا يزعج المقيمين في الطابق العلوي.

الشركات الصناعية والتعدينية: أنظمة توزيع الطاقة في مصانع تصنيع السيارات، ومصانع المكونات الإلكترونية، وورش التصنيع الدقيقة. تتحمل اللفات النحاسية بالكامل طفرات التيار الناتجة عن تشغيل/توقف المحرك بشكل متكرر، مما يوفر استقرارًا جيدًا للجهد.

الطاقة المتجددة: توصيل الشبكة لمحطات الطاقة الكهروضوئية الموزعة، ومحولات الطاقة المساعدة لمزارع الرياح، ومحولات العزل لأنظمة تخزين الطاقة. كفاءة الطاقة العالية تقلل من خسائر تحويل الطاقة.

البنية التحتية للنقل: محولات خدمة المحطة لمحطات مترو الأنفاق، وإمدادات الطاقة لمباني إشارات السكك الحديدية عالية السرعة، ومراكز توزيع الطاقة في المطارات، وأنظمة الطاقة على شاطئ الميناء. تلبي مقاومة الرطوبة والقدرة على تحمل الدائرة القصيرة متطلبات الموثوقية العالية للنقل بالسكك الحديدية.

مراكز البيانات ومحطات الاتصالات الأساسية: توفير طاقة نظيفة ومستقرة للخوادم والمحولات وأنظمة UPS. التشغيل الهادئ (عادة أقل من 55 ديسيبل) لا يزعج موظفي مركز البيانات.

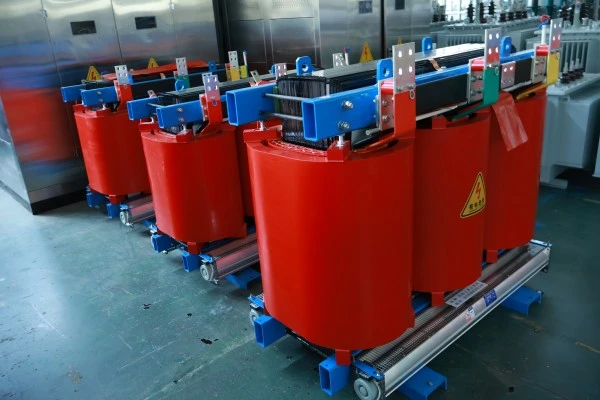

تفاصيل الإنتاج

عملية لف رقائق النحاس ذات الجهد المنخفض

يتم لف اللفات ذات الجهد المنخفض باستخدام رقائق النحاس ذات العرض الكامل على آلات لف الرقائق المتخصصة. حواف رقائق النحاس مستديرة لمنع تفريغ الهالة. مع كل دورة، يتم وضع ورق العزل المشرب مسبقًا DMD تلقائيًا بين الطبقات، والتحكم في التوتر عبر الإنترنت يضمن جرح رقائق النحاس بإحكام. بعد الانتهاء من اللف، يتم وضع المجموعة بأكملها في قالب لصب راتنجات الإيبوكسي بالفراغ، مما يشكل هيكلًا متجانسًا وخاليًا من الفراغات. تعمل هذه العملية على تحسين قدرة تحمل الدائرة القصيرة للملفات ذات الجهد المنخفض بنسبة تزيد عن 30% مقارنةً بهياكل الأسلاك الملفوفة.

لف طبقة مجزأة عالية الجهد

يتم تقسيم اللفات ذات الجهد العالي إلى 4-6 أجزاء (فطائر)، مع تقسيم كل قطعة إلى 2-4 طبقات. تعمل القنوات (أو قنوات الهواء) بين الأجزاء على تحسين تبديد الحرارة، بينما تعمل الطبقات على تقليل جهد الطبقات البينية. يتم أخذ الصنابير من المنعطفات المحددة لقطاعات محددة ويتم تمييزها بخيوط ملونة مختلفة. تستخدم جميع التوصيلات اللحام بقوس الأرجون أو اللحام بالضغط البارد لضمان الحد الأدنى من مقاومة التلامس.

علاج الحد من الضوضاء الأساسية

بعد الانتهاء من تصفيح القلب، يتم تشريب القلب بالكامل بالضغط الفراغي باستخدام ورنيش عازل مصمم خصيصًا لتقليل الضوضاء، مما يعمل على تخميد الاهتزازات الدقيقة بين صفائح الفولاذ السيليكونية وبين الصفائح وأجزاء التثبيت. يتم وضع وسائد مطاط السيليكون ذات درجة الحرارة العالية بين القلب واللفات، وبين اللفات وأجزاء التثبيت. باستخدام هذه المعالجات، يمكن الحفاظ على مستوى ضوضاء عدم التحميل أقل من 55 ديسيبل (لـ 315 كيلو فولت أمبير أو أقل)، وهو ما يشبه طنين الثلاجة المنزلية.

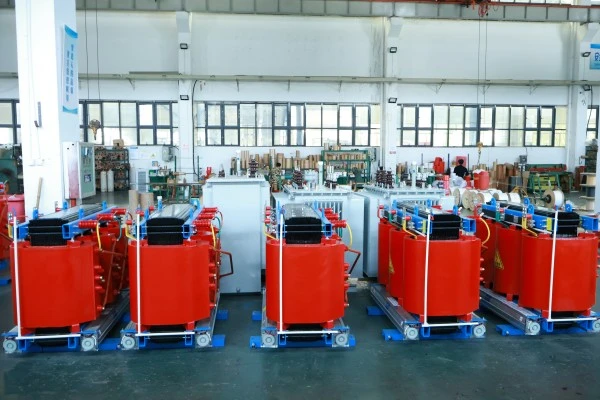

اختبار المصنع الشامل

يخضع كل محول طاقة من النوع الجاف من النوع SCB13 النحاسي للاختبارات التالية قبل مغادرة المصنع: قياس مقاومة اللف؛ قياس نسبة الجهد والتحقق من مجموعة المتجهات؛ مقاومة ماس كهربائى وقياس فقدان الحمل. قياس فقدان التيار وعدم التحميل ؛ مقاومة العزل وقياس عامل تبديد العزل الكهربائي؛ اختبار تحمل الجهد المطبق؛ اختبار تحمل الجهد المستحث؛ قياس التفريغ الجزئي. يتم تسجيل بيانات الاختبار تلقائيًا ويتم تقديم تقرير اختبار المصنع مع الشحنة.

معلمة المنتج (المواصفات)

التعبئة والتغليف وما بعد البيع

طريقة التغليف

1. جسم المحول مغلف بغشاء PE مقاوم للماء، والمناطق الحرجة مغطاة بحشوة واقية ناعمة.

2. معبأة في صناديق خشب رقائقي متينة من فئة التصدير مع قيعان منصة نقالة للتعامل مع الرافعة الشوكية.

3. الجزء الداخلي من الصناديق المملوءة بمادة البولي يوريثين الممدد أو حشوة من الورق المقوى على شكل قرص العسل لمنع تلف اهتزاز النقل.

4. علامات واضحة من الخارج: مركز الثقل، نقاط الرفع، مقاومة للرطوبة، لا تنقلب.

خدمة ما بعد البيع

1. فترة الضمان المجانية: 12 شهرًا من تاريخ الشحن.

2. أي فشل ناتج عن عيوب في التصميم أو المواد أو التصنيع خلال فترة الضمان سيتم إصلاحه أو استبداله مجانًا من قبل شركتنا (بما في ذلك تكاليف النقل المعقولة).
