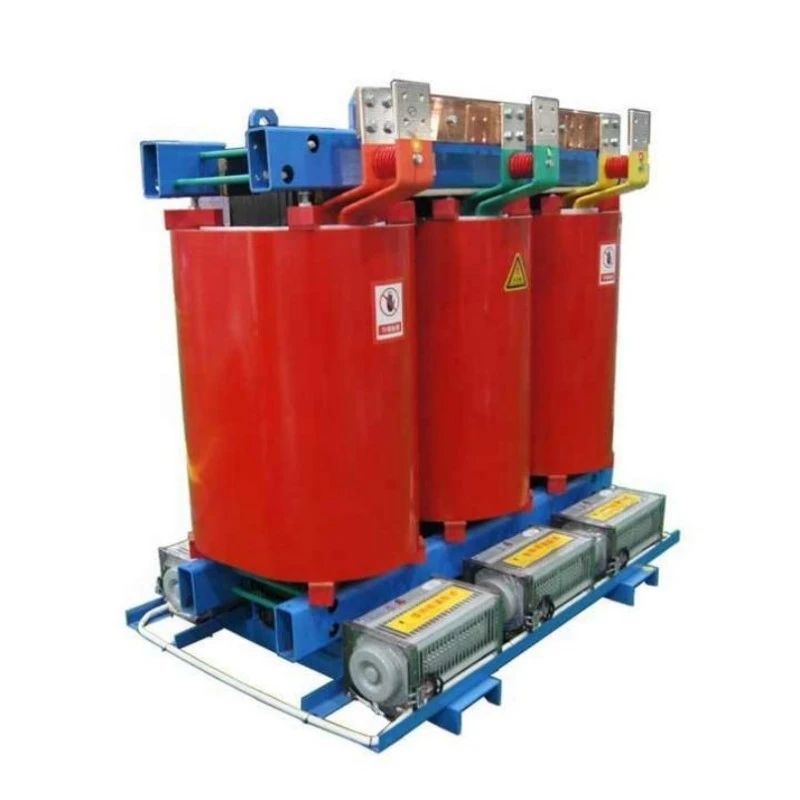

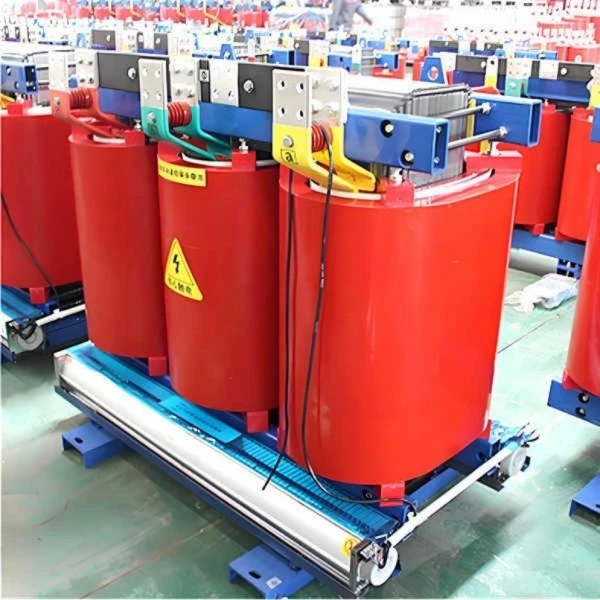

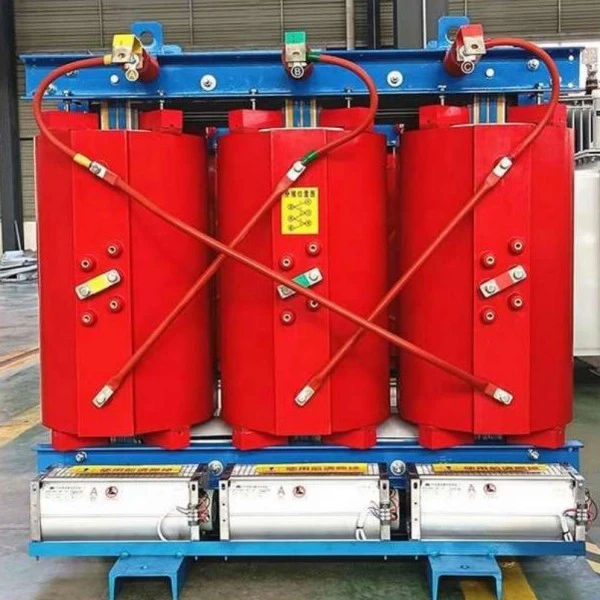

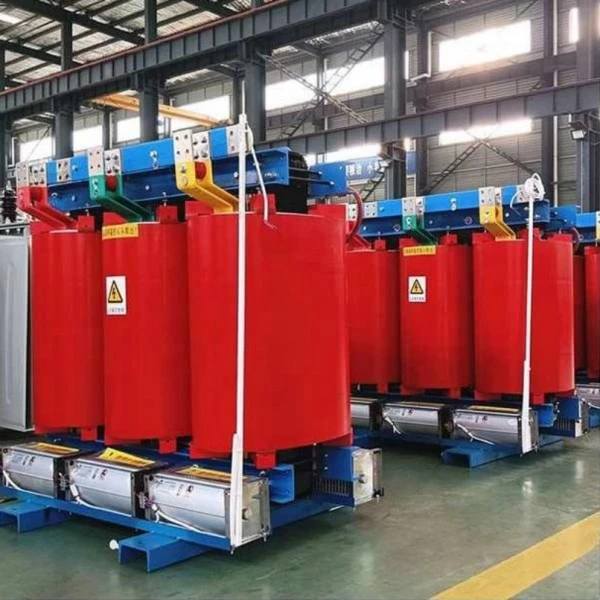

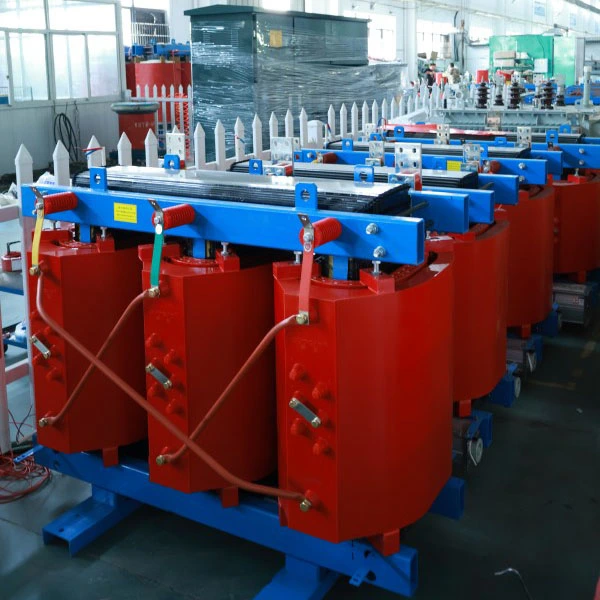

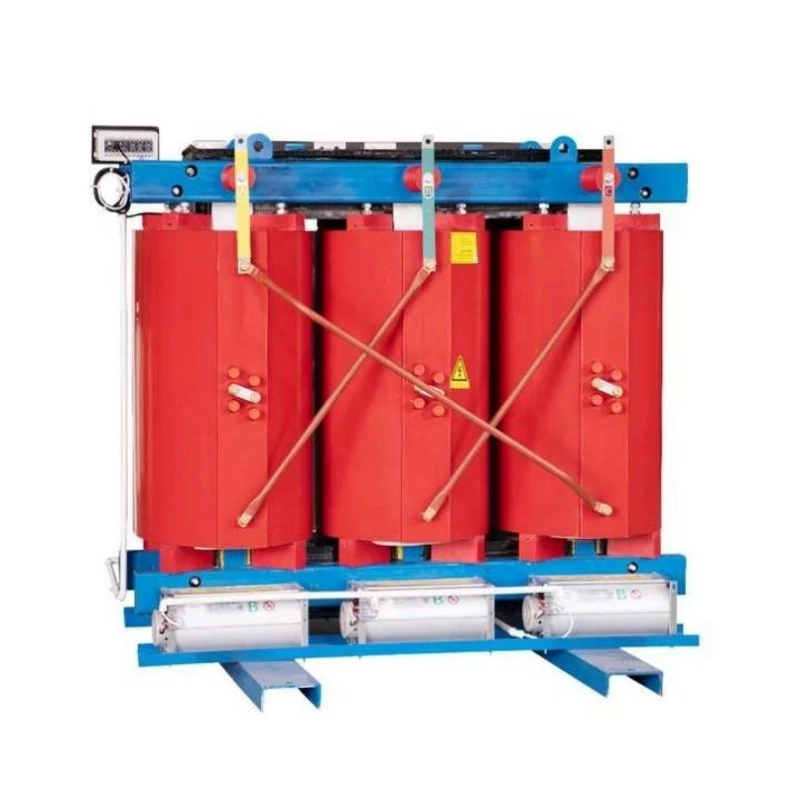

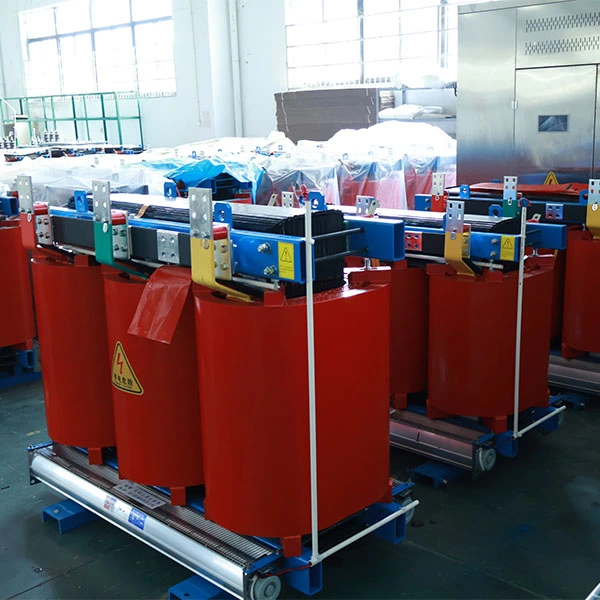

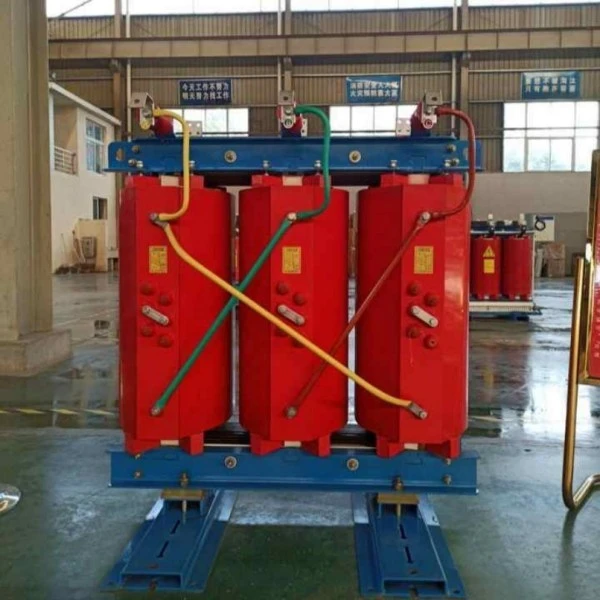

محول من النوع الجاف مثبت على وسادة لف نحاسية

ما هي هذه المعدات؟

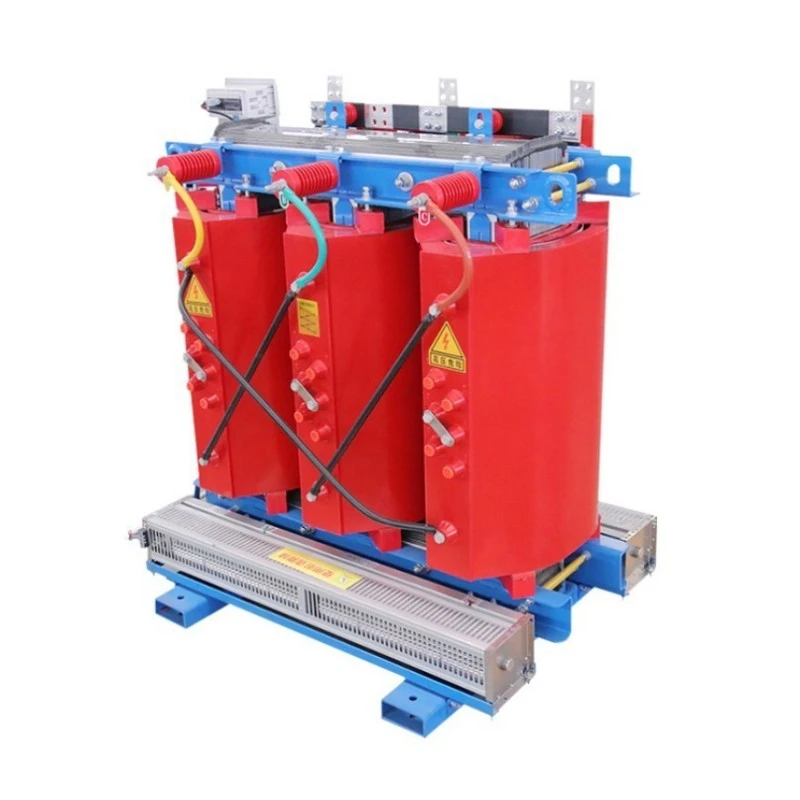

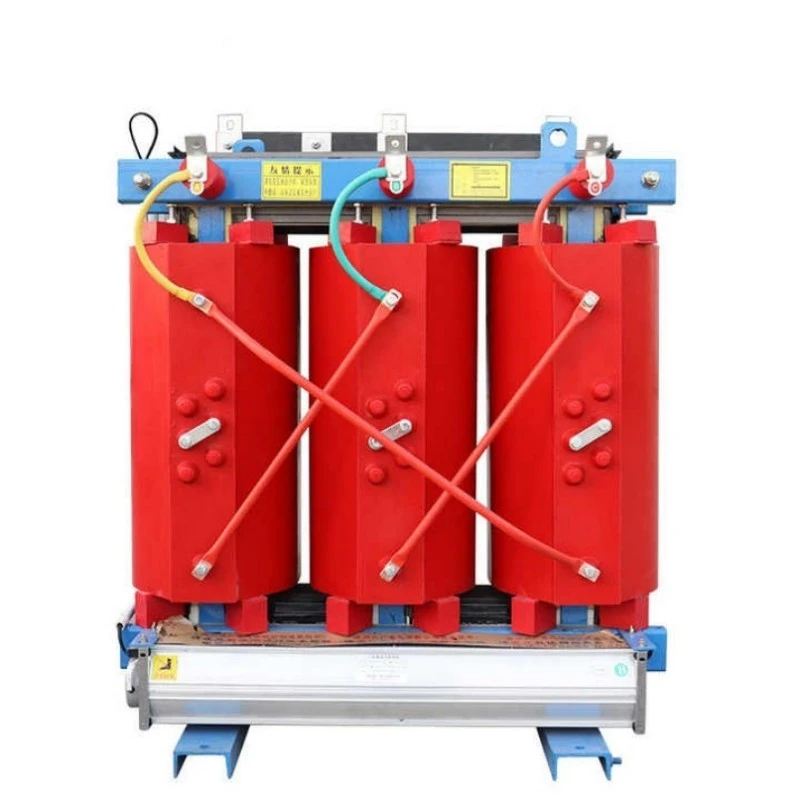

إن محول النوع الجاف المثبت على وسادة لف النحاس عبارة عن محول من النوع الجاف من الراتنج المصبوب ثلاثي الطور مصمم خصيصًا للتركيبات الخارجية المثبتة على الوسادة. إنه يخفض الجهد المتوسط ​​(عادة 10 كيلو فولت - 35 كيلو فولت) إلى الجهد المنخفض (400 فولت / 380 فولت) للتوزيع الآمن على المجتمعات السكنية والمراكز التجارية والمجمعات الصناعية ومشاريع الطاقة المتجددة.

على عكس التقليديةالمحولات المغمورة بالزيت، هذا المنتج لا يستخدم أي زيت عازل. بدلاً من ذلك، فهو يستخدم العزل الصلب من راتنجات الإيبوكسي مع تبريد الهواء الطبيعي أو القسري. اللفات مصنوعة بالكامل من النحاس عالي التوصيل، مما يضمن فقدان مقاومة أقل، وقدرة تحميل زائد أفضل، وعمر خدمة أطول. تسمح العلبة المثبتة على الوسادة بالتركيب المباشر على مستوى الأرض دون الحاجة إلى مبنى محطة فرعية منفصل، مما يوفر بشكل كبير تكاليف البناء المدني والمساحة.

وصف المنتج

تم تصميم محول النوع الجاف المثبت على وسادة لف نحاسية من Lugao لضمان الموثوقية والكفاءة والسلامة في شبكات التوزيع الخارجية. تم تصنيف هذا المحول من 50 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير، مع الفولتية القياسية 10 كيلو فولت/0.4 كيلو فولت (قابلة للتخصيص إلى 6 كيلو فولت، أو 20 كيلو فولت، أو 35 كيلو فولت)، ويلبي معايير كفاءة الطاقة GB 20052-2020 المستوى 2، مع اقتراب بعض الطرازات من المستوى 1.

يتضمن الأداء الكهربائي الرئيسي خسائر في حالة عدم التحميل تصل إلى 37% أقل من المحولات التقليدية من النوع الجاف، وتقليل خسائر الحمل بنسبة تصل إلى 30%، والتفريغ الجزئي أقل من 5pC، ومستويات الضوضاء أقل من 55 ديسيبل عند 1 متر. تضمن اللفات النحاسية التوصيل الحراري الممتاز والقوة الميكانيكية، مما يحسن بشكل كبير قدرة تحمل الدائرة القصيرة.

توجد الوحدة في حاوية مثبتة على وسادة مقاومة للطقس وقابلة للقفل بتصنيف IP23 أو أعلى، مما يحمي من المطر والغبار والتخريب. يتم تضمين نظام ذكي للتحكم في درجة الحرارة مع أجهزة استشعار PT100، ومراوح التشغيل التلقائي، وإنذار ارتفاع درجة الحرارة، واتصال RS485 بشكل قياسي.

مع عمر تصميم يصل إلى 30 عامًا والحد الأدنى من متطلبات الصيانة، يعد هذا المحول من النوع الجاف المثبت على وسادة لف نحاسية هو الخيار الأمثل للمرافق ومقاولي EPC ومديري المرافق الذين يبحثون عن حل توزيع آمن وطويل الأمد وموفر للطاقة.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

اللفات النحاسية بالكامل - خسائر مقاومة أقل، وقدرة تحميل زائدة أعلى، وتحمل أفضل للدائرة القصيرة مقارنة بالألمنيوم.

مقاوم للحريق والانفجار – صب راتنجات الايبوكسي، إطفاء ذاتي، لا يوجد خطر تسرب الزيت.

تصميم مُثبت على الوسادة – التثبيت على مستوى الأرض، دون الحاجة إلى إنشاء محطة فرعية، يوفر من 40 إلى 60% من تكاليف الأعمال المدنية.

خسائر منخفضة للغاية - تلبي كفاءة الطاقة من المستوى 2 جيجابايت، وتقلل من فواتير الكهرباء السنوية بشكل كبير.

مراقبة ذكية - مستشعرات PT100، تشغيل تلقائي للمروحة، إنذار/رحلة ارتفاع درجة الحرارة، RS485 إلى BAS.

ضوضاء منخفضة - 55 ديسيبل، مناسبة للمناطق السكنية والتجارية.

لا تحتاج إلى صيانة - لا يوجد اختبار للزيت، ولا تجفيف، ولا أجزاء متحركة.

سؤال وجواب: شرح ميزة المنتج

Q1: لماذا تختار محول النوع الجاف المثبت على وسادة لف نحاسية بدلاً من النوع المغمور بالزيت للاستخدام الخارجي؟

ج: تشكل المحولات المغمورة بالزيت مخاطر الحريق والتسرب، خاصة في المناطق السكنية أو الحساسة بيئياً. لا يستخدم المحول من النوع الجاف المثبت على وسادة لف نحاسية أي زيت، لذلك لا يوجد أي خطر لانتشار الحرائق أو تلوث الأرض. بالإضافة إلى ذلك، توفر اللفات النحاسية توصيلًا حراريًا وقوة ميكانيكية أفضل، مما يضمن التشغيل الموثوق به حتى في ظل أحمال الصيف القصوى. تفرض العديد من البلديات الآن محولات من النوع الجاف للتركيبات الخارجية الجديدة بسبب قوانين مكافحة الحرائق الأكثر صرامة.

س2: هل يستحق لف النحاس حقًا التكلفة الإضافية مقارنة بالألمنيوم؟

ج: بالتأكيد. في حين أن التكلفة الأولية لمحول من النوع الجاف المثبت على وسادة لف نحاسية أعلى بحوالي 15-20% من وحدة ملفوفة بالألمنيوم، فإن إجمالي تكلفة دورة الحياة أقل بكثير. يتمتع النحاس بموصلية أعلى بنسبة 40%، مما يعني انخفاض فقد الأحمال وانخفاض فواتير الكهرباء. يتمتع النحاس أيضًا بقوة شد أعلى، وبالتالي فإن المحول يتحمل بشكل أفضل قوى الدائرة القصيرة. وعلى مدى 30 عامًا من عمر التصميم، فإن توفير الطاقة وحده يبرر الاستثمار بسهولة.

س3: هل يستطيع هذا المحول تحمل الرطوبة العالية ومواسم الأمطار خاصة في المناطق الجنوبية؟

ج: نعم. يستخدم محول النوع الجاف المثبت على وسادة لف نحاسية عملية صب فراغ حيث يقوم راتنجات الايبوكسي بتغليف اللفات النحاسية بالكامل، مما يشكل طبقة عازلة محكمة الغلق. يخضع القلب والمشابك لمعالجة مضادة للتآكل. مع غلاف IP23، يعمل المحول بشكل طبيعي في رطوبة نسبية 100%. لا يلزم التجفيف قبل إعادة التشغيل بعد إيقاف التشغيل لفترة طويلة.

س 4: ماذا يحدث إذا زاد الحمل على المحول خلال ذروة الصيف؟

ج: تحت التبريد الطبيعي (AN)، فإنه يعمل بشكل مستمر عند حمل 100%. مع تبريد الهواء القسري (AF)، تزيد السعة بنسبة 40-50%. يمكن للملفات النحاسية أن تتحمل الحمل المقدر بنسبة 150% لمدة ساعتين. وتضمن قدرة التحميل الزائد هذه استمرارية الطاقة أثناء الأحداث الحرجة.

س5: ما هي مدة الضمان وماذا يغطي؟

ج: الضمان القياسي هو 12 شهرًا من تاريخ الشحن، ويغطي جميع عيوب التصنيع. يمكن لعقد الخدمة المدفوع تمديد الضمان إلى 36 أو 60 شهرًا. الدعم الفني مجاني مدى الحياة.

تفاصيل الإنتاج

المواد الأساسية وعملية التصنيع

يتم إنشاء قلب كل محول من النوع الجاف المثبت على وسادة لف نحاسية باستخدام فولاذ السيليكون المدلفن على البارد عالي النفاذية والموجه نحو الحبوب، مع مفاصل متدرجة لتقليل فقدان التيار وعدم التحميل. يتم قص القلب بدقة وتكديسه تلقائيًا لضمان مسارات مغناطيسية موحدة.

هيكل اللف – جميع النحاس

تستخدم كل من اللفات ذات الجهد العالي والجهد المنخفض موصلات نحاسية خالية من الأكسجين. تعتمد اللفات ذات الجهد المنخفض تكوين لف الرقائق مع عزل موحد بين الطبقات، مما يعزز بشكل كبير قدرة تحمل الدائرة القصيرة. كما تساعد الموصلية الحرارية الفائقة للنحاس على تبديد الحرارة بشكل أكثر فعالية، مما يقلل من درجات الحرارة في المناطق الساخنة.

نظام العزل – صب فراغ راتنجات الايبوكسي

يتم صب اللفات تحت فراغ باستخدام راتنجات إيبوكسي عالية الجودة، مما يزيل الفراغات ويضمن التفريغ الجزئي ≥5pC. نظام العزل الصلب هذا مقاوم للهب، مقاوم للرطوبة، ومستقر كيميائيًا. لا يتم استخدام أي زيت عازل، مما يجعل المحول آمنًا للتركيبات الداخلية والخارجية المثبتة على الوسادة.

الضميمة والتصميم المثبت على الوسادة

المحوليقع في حاوية فولاذية شديدة التحمل وقابلة للقفل مع طلاء مسحوق مقاوم للطقس. الحماية القياسية هي IP23 (مقاومة المطر والغبار)، مع IP34 أو IP54 اختياري للبيئات القاسية. تم تصميم القاعدة للتركيب المباشر على وسادة خرسانية، مع إمكانية دخول الكابل من الأسفل. تعتبر عروات الرفع ومحطات التأريض قياسية.

ضمان الجودة والاختبار

يخضع كل محول من النوع الجاف المثبت على وسادة لف نحاسية لاختبارات نوع شاملة واختبارات روتينية قبل التسليم، بما في ذلك:

1. اختبارات فقدان الحمل وفقدان الحمل

2. اختبار مقاومة ماس كهربائى

3. اختبار تحمل الجهد الزائد المستحث

4. قياس التفريغ الجزئي (≥5pC)

5. اختبار نبضات البرق

6. اختبار ارتفاع درجة الحرارة

7. تتجاوز جميع مؤشرات الأداء الرئيسية متطلبات GB وIEC.

الشهادات

1. نظام إدارة الجودة ISO 9001:2015

2. شهادة CE

3. اكتب تقارير الاختبار من المعامل المستقلة
