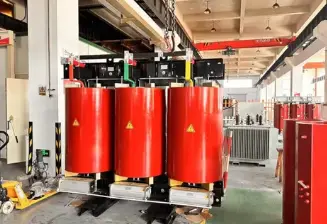

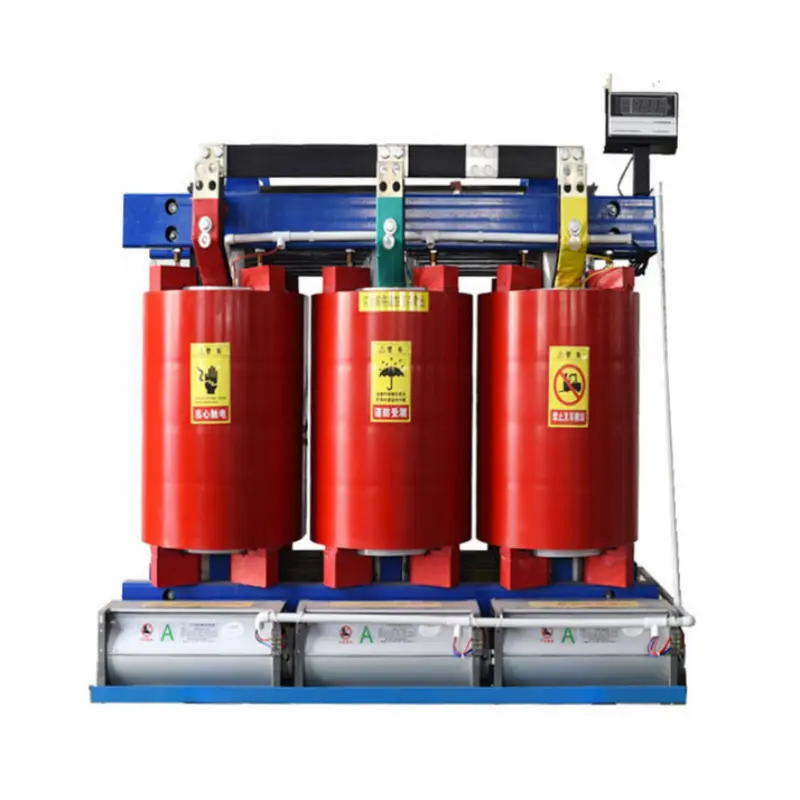

تبريد الهواء في الهواء الطلق عزل النوع الجاف المحولات

هذا المنتج هو من النوع الخارجي، من النوع المعزول،محول من النوع الجافباستخدام تبريد الهواء (ANAN). لا يعتمد على أي وسط سائل للعزل أو تبديد الحرارة، ولكنه بدلاً من ذلك يستخدم الحمل الحراري الطبيعي أو تبريد الهواء القسري للتحكم في ارتفاع درجة الحرارة.

ماذا يفعل؟

1. العزل الكهربائي: يخلق حاجزًا كهربائيًا ماديًا بين اللفات الأولية والثانوية، مما يؤدي إلى مقاطعة الحلقات الأرضية بشكل فعال، وقمع التوافقيات، وتصفية التداخل عالي التردد والارتفاعات المفاجئة من الشبكة، مما يوفر طاقة "نظيفة" للأحمال الحساسة.

2. تحويل الجهد: زيادة أو خفض جهد التيار المتردد وفقًا للمتطلبات، والتكيف مع احتياجات مصدر الطاقة لمختلف المعدات.

3. حماية السلامة: من خلال تصميم العزل، يمنع الاتصال المباشر بين الأفراد والجانب عالي الجهد، مما يقلل بشكل كبير من خطر حدوث صدمة كهربائية.

4. التكيف في الهواء الطلق: العلبة القوية المصممة لـ IP54 أو تصنيفات الحماية الأعلى تمكنها من مقاومة الرياح والأمطار والغبار ورذاذ الملح والتعرض للأشعة فوق البنفسجية على المدى الطويل.

باختصار، عندما تحتاج إلى حل عزل وتحويل طاقة آمن ونظيف ولا يحتاج إلى صيانة في البيئات الخارجية القاسية، فإن محول النوع الجاف العازل لتبريد الهواء في الهواء الطلق هو الحل الأساسي.

مزايا المنتج

بالمقارنة مع المحولات التقليدية من النوع الجاف المغمورة بالزيت أو المحولات الداخلية القياسية من النوع الجاف، فإن هذا المنتج يوفر خمس مزايا أساسية:

1. عدم التلوث، بدون صيانة: التصميم الخالي من الزيت يزيل تمامًا خطر تلوث التربة أو الماء بسبب التسربات، بالإضافة إلى تكاليف الصيانة ووقت التوقف عن العمل المرتبط باختبار الزيت السنوي واستبداله. بالنسبة للمشاريع الخارجية التي تخضع للوائح بيئية صارمة، فهذه ميزة حاسمة.

2. تحمل بيئي خارجي فائق: يستخدم عملية التشريب بالضغط الفراغي (VPI) ونظام العزل من الفئة H (180 درجة مئوية)، جنبًا إلى جنب مع غلاف خارجي ملحوم محكم الغلق بالكامل مصنوع من الفولاذ المقاوم للصدأ أو فولاذ Aluzinc. يعمل بثبات في درجات الحرارة المحيطة من -25 درجة مئوية إلى 50 درجة مئوية ورطوبة نسبية تصل إلى 95%. مقاومة لرذاذ الملح والفطريات والتآكل.

3. الأمان المطلق مع العزل الكهربائي: يحقق العزل المقوى بين اللفات الأولية والثانوية جهد تحمل عازلًا يتراوح من 3 كيلو فولت إلى 5 كيلو فولت (حسب الطراز). يعزل بشكل فعال مكونات التيار المستمر والتوافقيات الثالثة وتأثيرات التدفق المختلفة عن الشبكة، مما يحمي الأدوات الدقيقة النهائية.

4. تبريد الهواء الطبيعي، هادئ وموثوق: يعتمد على الحمل الحراري للهواء لتبديد الحرارة بدون مراوح (اختياري). ضجيج التشغيل أقل بكثير من المحولات المغمورة بالزيت. مع عدم وجود أجزاء ميكانيكية دوارة في المكونات الأساسية، تم تحسين متوسط ​​الوقت بين الأعطال (MTBF) بشكل كبير.

5. سعة تحميل زائدة عالية، يمكن استخدامها في حالات الطوارئ: سعة تحميل زائدة في حالات الطوارئ تصل إلى 120% للتشغيل المستمر، و150% للتشغيل قصير المدى. أثناء فترات الذروة غير المتوقعة للأحمال الخارجية (على سبيل المثال، تشغيل محركات متعددة في وقت واحد)، لا توجد حاجة إلى زيادة فورية في السعة، مما يوفر وقتًا ثمينًا للمستخدم.

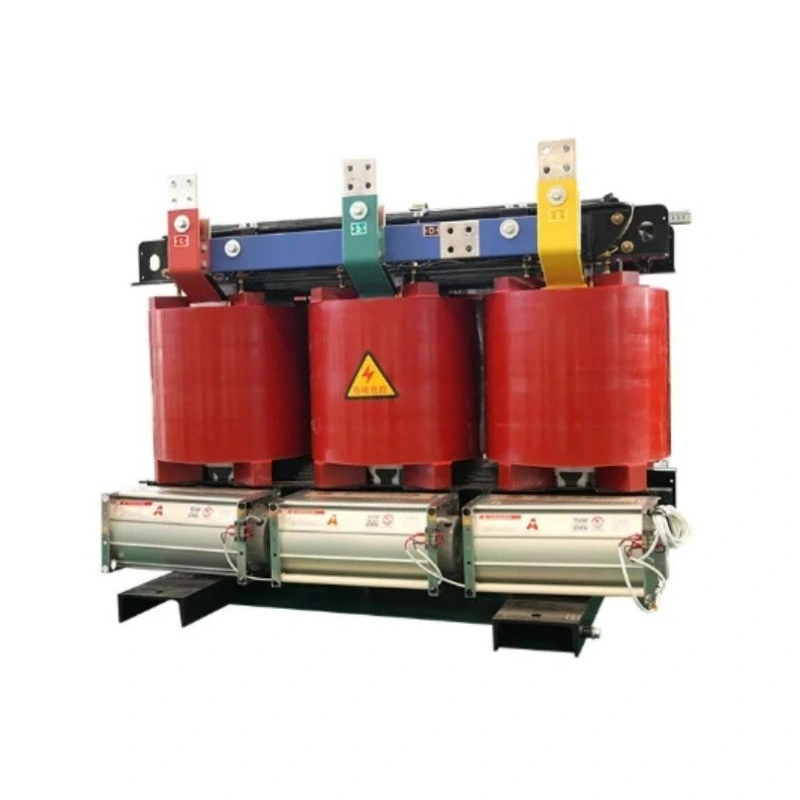

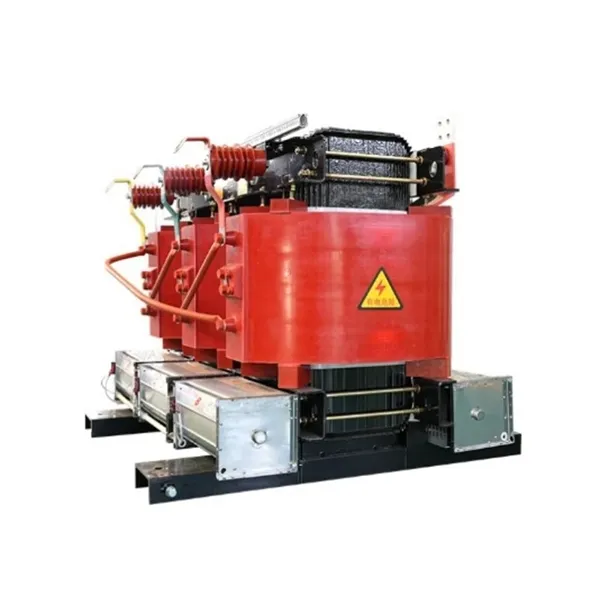

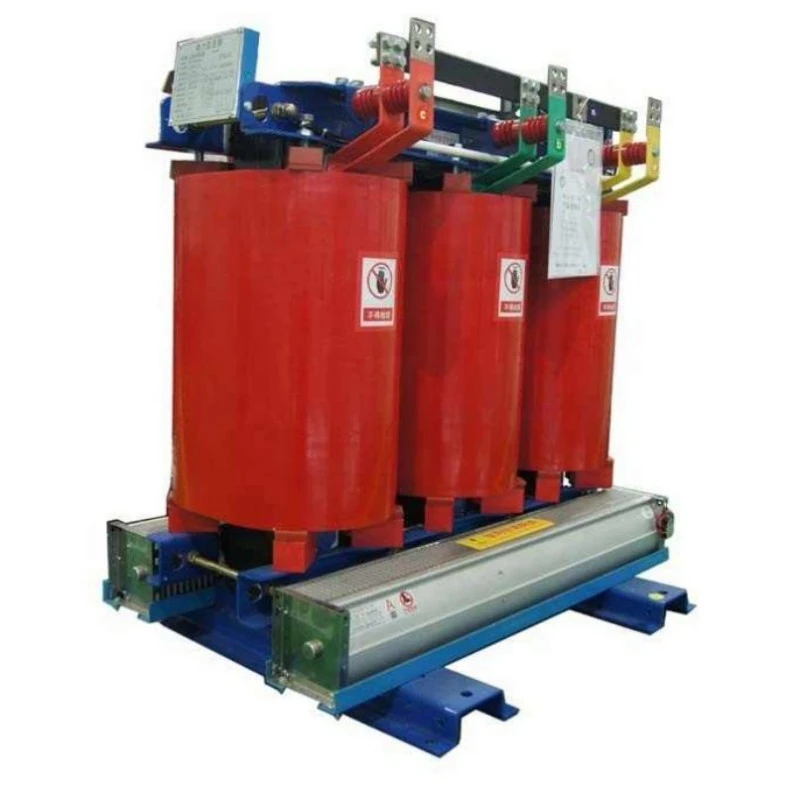

ميزات المنتج

القلب: فولاذ السيليكون المدلفن على البارد عالي النفاذية، عملية وصل متدرجة، يقلل بشكل كبير من فقدان عدم التحميل والتيار المثير.

اللفات: تستخدم كل من اللفات ذات الجهد العالي والمنخفض موصلات نحاسية بالكامل (الألومنيوم اختياري)، مغلفة بـ Nomex® أو ورق عازل من الأراميد مشابه، تتم معالجتها عن طريق التشريب الفراغي VPI مع ورنيش غير مذيب، مما يشكل هيكلًا عازلًا صلبًا قويًا ومقاومًا للرطوبة ويتحمل درجات الحرارة العالية.

هيكل العزل: يتم لف اللفات الأولية والثانوية على بكرات منفصلة أو أرجل أساسية مستقلة، مع وجود درع إلكتروستاتيكي اختياري بينهما، مما يقلل من سعة الاقتران ويوفر منعًا ممتازًا للتداخل عالي التردد.

غلاف الحماية: حماية قياسية IP54 (محكم ضد الغبار ومضاد للرذاذ)، IP65 اختياري. العلبة مصنوعة من الفولاذ المقاوم للصدأ بسمك 2.0 مم أو فولاذ Galvalume، وتتميز بسقف مقاوم للمطر، وفتحات تهوية من الفولاذ المقاوم للصدأ، وأقفال مضادة للنزع.

نظام التحكم في درجة الحرارة: مستشعرات درجة حرارة PTC أو PT100 RTD مدمجة، يمكن توصيلها بوحدة تحكم ذكية في درجة الحرارة للتنبيه بدرجة الحرارة الزائدة، وحماية الرحلة، وتنشيط المروحة تلقائيًا (في حالة تركيب مراوح اختيارية).

المحطات الطرفية: صندوق توصيل خارجي عالي الجهد مزود بأختام مطاطية من السيليكون ومداخل غدة الكابلات. يستخدم الجانب ذو الجهد المنخفض قضبان توصيل نحاسية مطلية بالقصدير أو موصلات مقاومة للماء.

تطبيق المنتج

يتم استخدام محول النوع الجاف المعزول لتبريد الهواء في الهواء الطلق على نطاق واسع في السيناريوهات التالية:

توليد الطاقة المتجددة: العزل على الجانب المنخفض الجهد لمحطة الطاقة الكهروضوئية ومحطات الرياح المثبتة على الانزلاق، وعزل جهد خرج العاكس قبل توصيل الشبكة أو مصدر الطاقة المحلي.

المعدات الصناعية الخارجية: عزل مصدر الطاقة لمنصات التنقيب عن النفط، وكسارات المناجم المفتوحة، وأنظمة الطاقة على شاطئ الميناء، وآلات حفر الأنفاق (آلات الدرع)، ومنع طفرات الشبكة من إتلاف المعدات.

الطاقة المؤقتة والطارئة: عزل مخرج المولد للمناسبات الخارجية والمسابقات الرياضية ومواقع الإغاثة في حالات الكوارث، مما يوفر طاقة نظيفة لمعدات الصوت والفيديو والتحكم.

البنية التحتية للشحن: محول عزل الإدخال لشواحن التيار المستمر السريعة الخارجية، مما يمنع ردود الفعل التوافقية في الشبكة مع حماية وحدات الشحن.

الشبكة الذكية والتوزيع: خدمة المحطة أو محولات العزل داخل الوحدات الرئيسية الحلقية الخارجية والمحطات الفرعية المدمجة، مما يوفر طاقة آمنة وموثوقة لمحطات التشغيل الآلي (DTU/FTU).

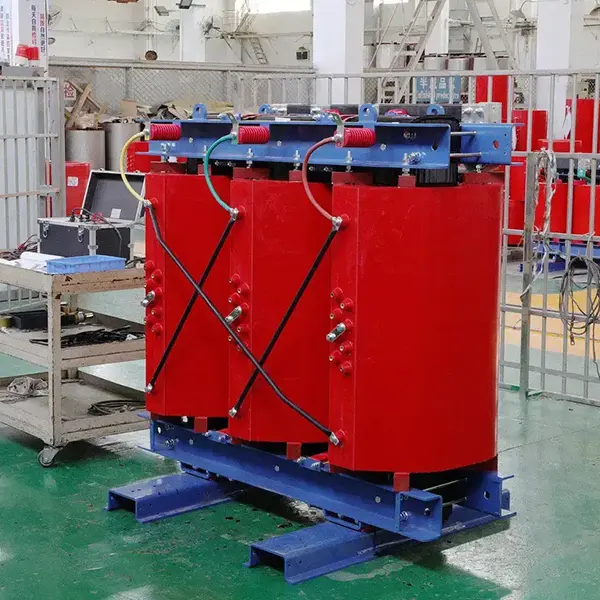

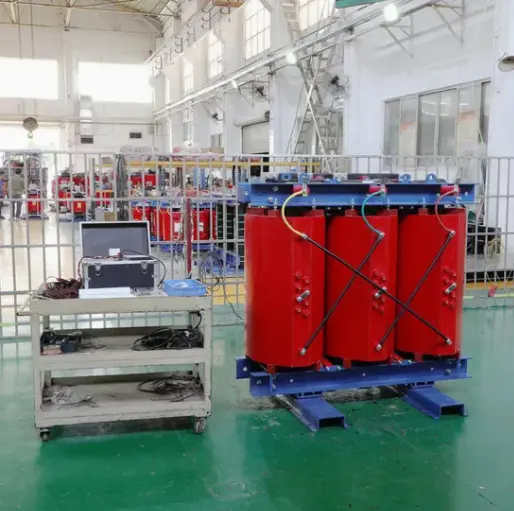

تفاصيل الإنتاج

عملية التشريب بالضغط الفراغي VPI

يتم تشريب جميع اللفات بورنيش عازل غير مذيب تحت فراغ، مما يزيل الهواء الداخلي ويسمح للورنيش بالتغلغل بالكامل بين المنعطفات والطبقات والأرض. بعد المعالجة، فإنه يشكل بنية "صلبة" متجانسة مع التوصيل الحراري، والقوة الميكانيكية، ومقاومة الرطوبة تتجاوز بكثير عمليات التشريب القياسية.

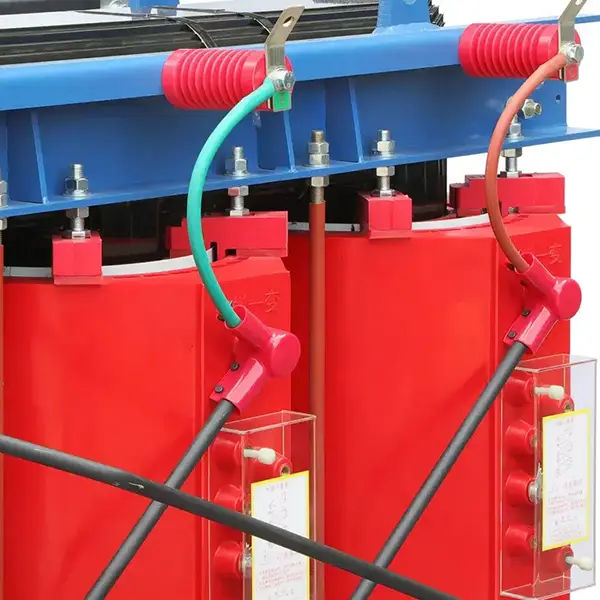

صندوق توصيل خاص بالخارج

يتميز صندوق المخرج ذو الجهد المنخفض بلوحة دعم عازلة مقاومة للهب، مع خلوص كهربائي واسع (> 20 مم) بين قضبان التوصيل النحاسية. تستخدم مداخل الكابلات حشوات متعددة السداد وحشوات كابلات، متوافقة مع العديد من الكابلات المدرعة أو المغلفة بالمطاط، مما يمنع دخول الرطوبة على طول الكابل إلى الصندوق.

حاوية شديدة التحمل من الفولاذ المقاوم للصدأ

يتم تصنيع العلبة باستخدام القطع بالليزر، والثني باستخدام الحاسب الآلي، واللحام الآلي، مع إغلاق جميع الطبقات بشكل مستمر. تتميز الأبواب بمقابض قفل ثلاثية النقاط وحشيات مانعة للتسرب مقاومة للطقس. تم تصميم الغطاء العلوي كدرع مطر بزاوية ويتضمن براغي رفع لسهولة الرفع في الهواء الطلق.

التعبئة والتغليف والتسليم وما بعد البيع

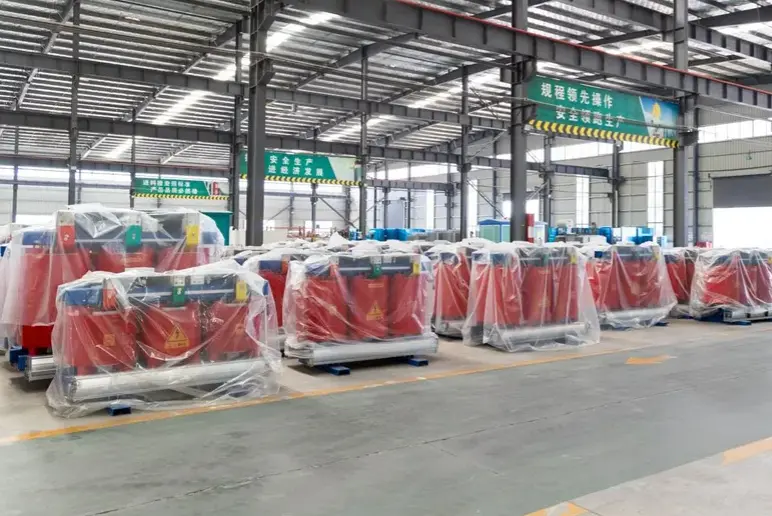

طريقة التغليف

1. جسم المحول مغلف بغشاء PE مقاوم للرطوبة، ومجفف يوضع بالداخل.

2. معبأة في صناديق خشبية شديدة التحمل أو صناديق خشب رقائقي خالية من التبخير (تلبي معايير التصدير)، محاطة برغوة عالية الكثافة أو أكياس مملوءة بالهواء للتبطين.

3. يتم لصق ملصقات مثل "مقاوم للرطوبة" و"Fragile" و"This Way Up" على الجزء الخارجي من الصندوق.

طريقة التسليم

1. محليًا: شاحنة لوجستية مخصصة (يمكن شحن السعات الصغيرة عبر البضائع الثقيلة Deppon/SF Express).

2. التصدير: ترتيبات الشحن البحري أو السكك الحديدية أو الشحن الجوي، بما في ذلك الوثائق الجمركية.

خدمة ما بعد البيع

1. فترة الضمان: 12 شهرًا من تاريخ الاستلام.

2. إصلاح أو استبدال مجاني لعيوب التصنيع خلال فترة الضمان.

الأسئلة المتداولة (أسئلة وأجوبة)

Q1: أليس هذا المحول من النوع الجاف المعزول لتبريد الهواء في الهواء الطلق أكثر عرضة لارتفاع درجة الحرارة والحرق مقارنة بالمحول العادي المغمور بالزيت؟

ج: على العكس تماما. على الرغم من أن الهواء لديه موصلية حرارية أقل من الزيت، فإن منتجنا يستخدم العزل من الفئة H (المصنف لـ 180 درجة مئوية) وعملية التشريب الفراغي VPI. يتم نقل الحرارة من اللفات بكفاءة وتبددها من خلال العلبة. بالنسبة لنفس السعة، يتميز تصميمنا بهامش ارتفاع أكبر في درجة الحرارة، مما يجعله أقل عرضة للمعاناة من فشل الاحتراق الناتج عن تسرب الزيت وما تلا ذلك من انخفاض مستويات الزيت في الوحدات التقليدية. ملكناتبريد الهواء في الهواء الطلق عزل النوع الجاف المحولاتيعمل مع درجات حرارة النقاط الساخنة أقل بكثير من حد العزل حتى عند التحميل الكامل في ظروف خارجية تصل إلى 40 درجة مئوية.

س2: في الأيام الممطرة بالخارج، ألا تدخل مياه الأمطار عبر فتحات التبريد وتتسبب في حدوث ماس كهربائي بالداخل؟

ج: لا. تصنيف حماية العلبة الخاص بنا هو IP54. تتميز الفتحات بقناة داخلية على شكل متاهة وشاشة شبكية معدنية. تظهر الاختبارات أنه حتى مع الرش المباشر من الأمام بمعدل هطول أمطار يبلغ 10 مم في الدقيقة، يظل الجزء الداخلي جافًا تمامًا. تستخدم جميع منافذ دخول الكابلات غددًا محكمة الغلق بدرجة الانفجار، مما يحجب تمامًا أي مسار لدخول الرطوبة.
