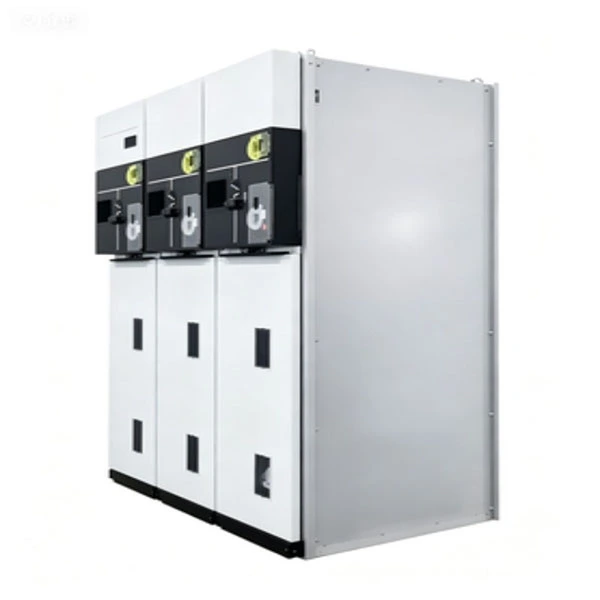

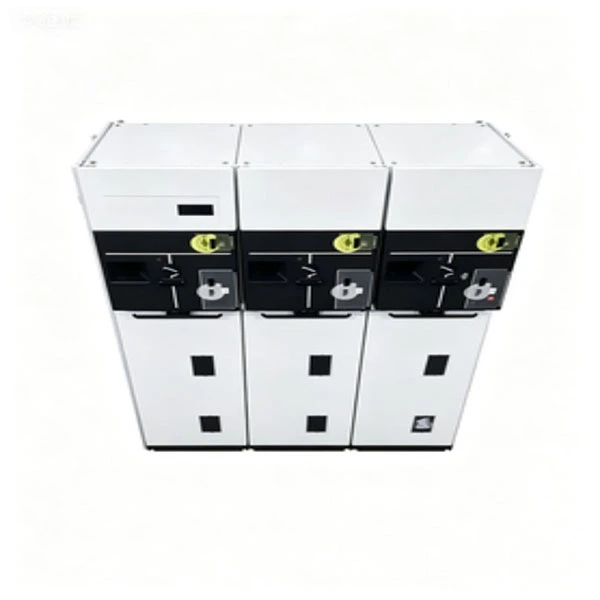

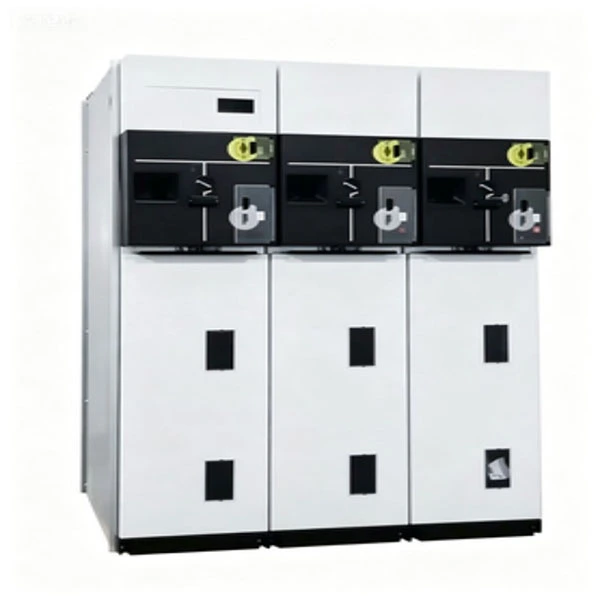

وحدة RMU محكمة الغلق ومعزولة بالكامل

وحدة RMU المدمجة المختومة والمعزولة بالكامل (الوحدة الرئيسية الدائرية) عبارة عن مجموعة مفاتيح كهربائية مغلقة بالمعدن تم تجميعها واختبارها في المصنع. فهو يدمج مفاتيح فصل الحمل، وقواطع الدائرة الفراغية، والصمامات، ومفاتيح التأريض في خزان واحد من الفولاذ المقاوم للصدأ مغلق تمامًا ومعزول تمامًا.

ماذا يفعل؟

يربط ويعزل حلقات الطاقة في شبكات التوزيع الثانوية (6 كيلو فولت – 24 كيلو فولت)

يوفر عزل الأخطاء وتبديل الحلقات لشبكات الطاقة عالية الموثوقية

على عكس وحدات RMU التقليدية المعزولة بالهواء، تستخدم وحدة RMU المدمجة المختومة المعزولة بالكامل SF6 أو الغاز العازل الصديق للبيئة كوسيلة عزل أساسية، مما يمنع دخول الرطوبة وتراكم الغبار وتسلل الحيوانات --- مما يجعلها مثالية للمناطق الساحلية والصحراوية والمرتفعة والملوثة بشدة.

وصف المنتج

إن وحدة RMU المدمجة المختومة والمعزولة بالكامل هي وحدة رئيسية حلقية من الجيل التالي تم تطويرها لتوزيع الطاقة في المناطق الحضرية والمجمعات الصناعية ومحطات طاقة الرياح/الشمسية ومشاريع البنية التحتية مثل المطارات ومراكز البيانات. يتراوح الجهد المقنن من 12 كيلو فولت إلى 24 كيلو فولت، مع تيار مقدر يبلغ 630 أمبير لقضبان التوصيل الرئيسية و125 أمبير للدوائر المحمية بالمنصهر.

الميزات التقنية الأساسية:

1. خزان من الفولاذ المقاوم للصدأ مغلق بالكامل (تصنيف الحماية IP67)

2. عزل غاز SF6 (أو غاز صديق للبيئة بديل)

3. تصنيف القوس الداخلي IAC AFLR 20kA/1s

4. الحياة الميكانيكية: ما يصل إلى 5000 عملية لمفاتيح فصل التحميل

5. مقصورات توصيل الكابلات المتكاملة مع تخفيف الضغط

6. جهاز تحكم عن بعد اختياري وتكامل SCADA

7. لا تتطلب وحدة RMU المدمجة المختومة والمعزولة بالكامل أي تنظيف داخلي أو تسخين مضاد للتكثيف، مما يقلل بشكل كبير من تكاليف الصيانة مقارنة بالمفاتيح الكهربائية من النوع المفتوح.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

1. مختومة بالكامل، معزولة بالكامل --- لا يوجد تأثير من الرطوبة أو الضباب الملحي أو الغبار أو الحيوانات الصغيرة.

2. هيكل مدمج --- العرض عادة 350-450 مم لكل وحدة، مما يوفر ما يصل إلى 50% من المساحة الأرضية.

3. تصميم مقاوم للقوس الكهربائي --- يتوافق مع IAC AFLR 20kA/1s، مما يضمن سلامة المشغل.

4. لا تحتاج إلى صيانة لأكثر من 20 عامًا --- لا حاجة للتنظيف أو التجفيف أو إعادة تعبئة الغاز في الظروف العادية.

5. فاصل مرئي --- نافذة مراقبة اختيارية لموضع مفتاح فصل التحميل.

6. موثوقية ميكانيكية عالية --- آلية الفولاذ المقاوم للصدأ مع محامل مختومة.

7. جاهز ذكي --- يمكن تجهيزه بآليات التشغيل PT، CT، والمحركات للأتمتة.

سيناريوهات التطبيق

● شبكات توزيع الطاقة الحضرية --- المجمعات السكنية والمباني التجارية والمستشفيات ومراكز البيانات.

● مشاريع الطاقة المتجددة --- محطات تكثيف توربينات الرياح، خطوط تجميع مزارع الطاقة الشمسية.

● إنشاء البنية التحتية --- المطارات ومترو الأنفاق والأنفاق والموانئ.

● إمدادات الطاقة المؤقتة والطارئة --- محطات فرعية متنقلة، ومواقع البناء.

● المناطق الصناعية --- المصانع التي تتطلب موثوقية عالية وصيانة منخفضة.

سؤال وجواب

س1: كيف تعمل وحدة RMU المدمجة المختومة والمعزولة بالكامل في البيئات الساحلية ذات الرطوبة العالية؟

ج: ممتاز. نظرًا لأن وحدة RMU المعزولة بالكامل تستخدم خزانًا مغلقًا بالكامل من الفولاذ المقاوم للصدأ مع حماية IP67، فلا يمكن للرطوبة الدخول إلى حجرة العزل. ليست هناك حاجة إلى سخانات مضادة للتكثيف. وهذه ميزة كبيرة مقارنة بالمفاتيح الكهربائية من النوع المفتوح، والتي غالبًا ما تعاني من ومضات كهربائية داخلية في المناطق ذات الرطوبة العالية.

س2: ما هو معدل تسرب الغاز؟ هل أحتاج إلى إعادة الملء خلال فترة صلاحيته؟

ج: تتضمن عملية التصنيع لدينا اختبار تسرب الهيليوم لضمان معدل تسرب أقل من 0.1% سنويًا. في ظل التشغيل العادي، لا يلزم إعادة تعبئة الغاز خلال 30 عامًا. يتم تضمين إنذار الضغط المنخفض كميزة اختيارية للإنذار المبكر.

س 3: هل وحدة RMU المدمجة المختومة والمعزولة بالكامل آمنة للحريق؟

ج: نعم. الخزان مصنوع من الفولاذ المقاوم للصدأ بسمك 2 مم، ويضمن اختبار القوس الداخلي أنه في حالة حدوث خطأ داخلي نادر، يتم احتواء القوس دون إخراج غازات ساخنة إلى الأمام أو الجوانب. بالنسبة للتطبيقات الحساسة للحرائق (مثل المستشفيات ومراكز البيانات)، فإننا نقدم أيضًا طلاءًا اختياريًا للحماية من الحرائق.

س 4: هل يمكنني دمج وحدة RMU هذه مع نظام SCADA الموجود لدي؟

ج: بالتأكيد. تدعم وحدة RMU المدمجة آليات التشغيل الآلية، وجهات الاتصال المساعدة، ووحدات الاتصال (RS485، Modbus، IEC 61850 اختيارية). يمكن مراقبة الوضع في الوقت الحقيقي، والخطأ، وحالة الضغط عن بعد.

س5: ما الفرق بينك؟RMUوالخزائن التقليدية المعزولة بالهواء؟

ج: تتطلب الخزانات التقليدية المعزولة بالهواء تنظيفًا منتظمًا ومسافات خلوص كبيرة وتسخينًا مضادًا للتكثيف. تلغي وحدة RMU المدمجة المختومة والمعزولة بالكامل كل هذه المتطلبات - مساحة أصغر، وموثوقية أعلى، وتكلفة إجمالية أقل للملكية على مدار 10 إلى 20 عامًا.

س 6: هل تقدمون ضمانًا لمدة 12 شهرًا؟

ج: نعم، نحن نقدم ضمانًا قياسيًا لمدة 12 شهرًا من تاريخ الشحن، مع خيار التمديد إلى 24 أو 36 شهرًا بموجب عقد خدمة مدفوع الأجر. خلال فترة الضمان، يتم إصلاح أو استبدال أي عيوب تصنيعية مجانًا.

تفاصيل الإنتاج

عملية الخزان والختم

يتم تصنيع خزان وحدة RMU المدمجة المختومة والمعزولة بالكامل من الفولاذ المقاوم للصدأ AISI 304 بسمك 2 مم، وهو ملحوم بالليزر وتم اختباره ضد تسرب الهيليوم. يستخدم الختم حلقات دائرية مزدوجة مصنوعة من مطاط النتريل المهدرج (HNBR)، والذي يحافظ على المرونة لأكثر من 30 عامًا دون شيخوخة أو تشقق. جميع البطانات مصبوبة بالإيبوكسي مع دروع مدمجة لمنع التفريغ الجزئي.

العزل وانقطاع القوس

يعمل مفتاح فصل الحمل في غاز SF6 عند ضغط نسبي يتراوح بين 0.04-0.05 ميجا باسكال. يضمن تصميم إطفاء القوس من النوع المنتفخ انقطاع ما يصل إلى 630 أمبير من تيار الحمل وصنع/كسر تيارات شحن الكابل. تتوفر وحدات قواطع دوائر اختيارية لحماية المحولات، ومتكاملة مع صمامات الحد من التيار لتشكيل وحدة "مجمعة".

آلية التشغيل

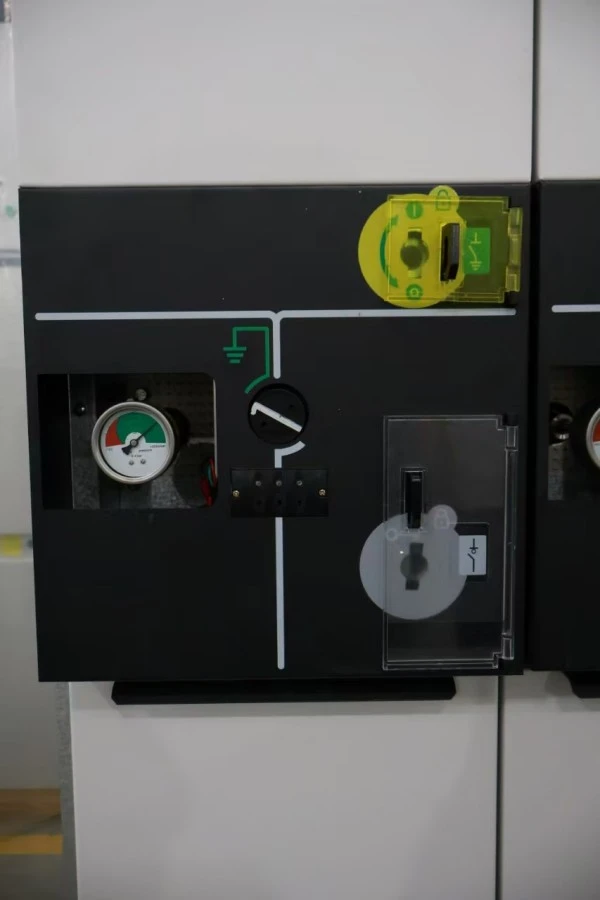

يتم تشغيل المفتاح ثلاثي المواضع (مغلق / مفتوح / مؤرض) بواسطة آلية ميكانيكية مدعومة بنابض مع مؤشر موضع واضح. يتم إغلاق جميع الأجزاء المتحركة داخل الخزان، مما يمنع الأكسدة وتراكم الغبار. تشتمل اللوحة الأمامية على أقفال ميكانيكية تمنع:

1. إغلاق المفتاح الأرضي عند إغلاق مفتاح التحميل

2. فتح غطاء حجرة الكابل عندما يكون المفتاح الأرضي مفتوحًا

توصيل الكابلات والتأريض

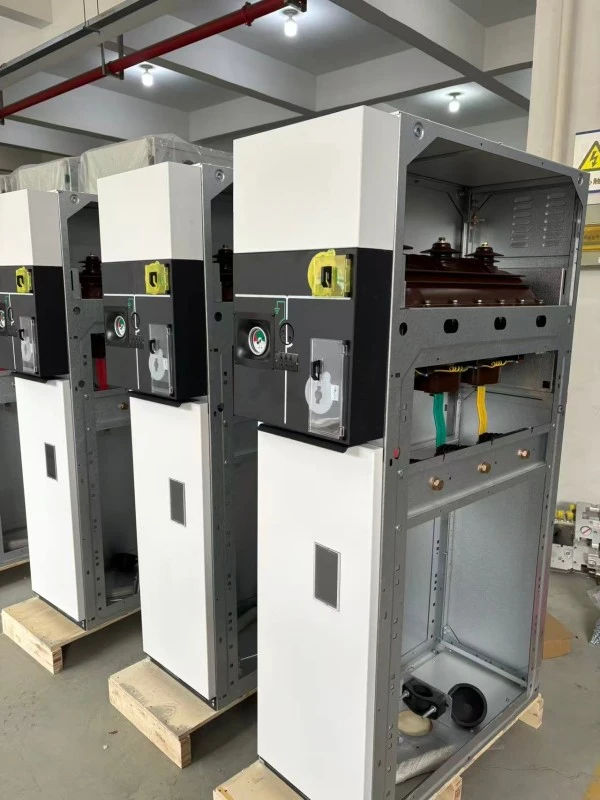

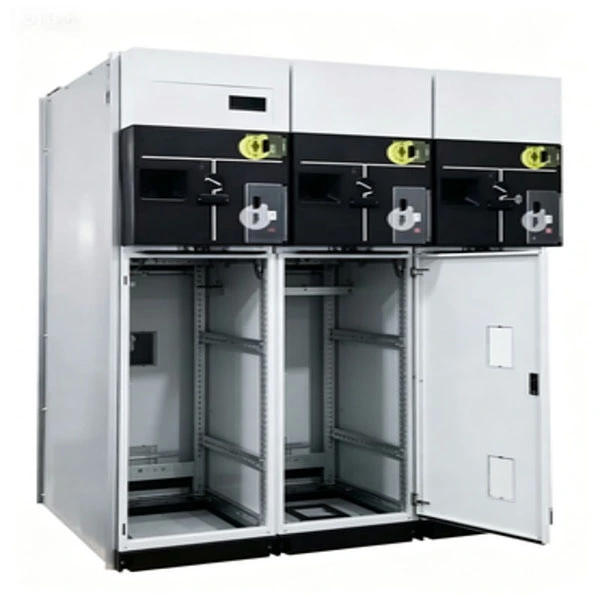

تم تصميم حجرات الكابلات للكابلات الفردية أو المتوازية مع دعم مخروطي الضغط. تقبل صناديق الكابلات القياسية نهايات الانكماش الحراري أو الانكماش البارد. يمر قضيب أرضي نحاسي متكامل عبر جميع الوحدات، مع نقاط تأريض مزدوجة للامتثال للسلامة.

ضمان الجودة والاختبار

تخضع كل وحدة RMU مدمجة مختومة ومعزولة بالكامل لاختبارات روتينية قبل الشحن:

● قياس مقاومة الدائرة الرئيسية

● اختبار تحمل الجهد الكهربي لتردد الطاقة (42 كيلو فولت/1 دقيقة لـ 12 كيلو فولت، 65 كيلو فولت/1 دقيقة لـ 24 كيلو فولت)

● اختبار نبضات البرق (ذروة 75 كيلو فولت لجهد 12 كيلو فولت، وذروة 125 كيلو فولت لجهد 24 كيلو فولت)

● اختبار تسرب الغاز (قياس الطيف الكتلي للهيليوم)

● اختبار التشغيل الميكانيكي (200 دورة)

● قياس التفريغ الجزئي (<5pC)

● التحقق من القوس الداخلي (اختبار النوع، يتم إجراؤه بواسطة معمل تابع لجهة خارجية)

● تتوافق جميع المنتجات مع IEC 62271-200، وGB 3906، وGB/T 11022، وGB/T 3804.

التعبئة والتغليف والتسليم

التعبئة والتغليف: صناديق تصدير خشبية مع رغوة مقاومة للصدمات وحاجز للرطوبة. يتم تغليف كل وحدة بشكل فردي ببلاستيك محكم الغلق بأكياس مجففة.

الملحقات: مقبض التشغيل، طقم التأريض، حلقات دائرية احتياطية، عروات الكابل، ودليل التثبيت.

التسليم: فوب شنغهاي أو نينغبو. التسليم القياسي بعد 25-35 يومًا من تأكيد الطلب. الشحن الجوي متاح للمشاريع العاجلة.
