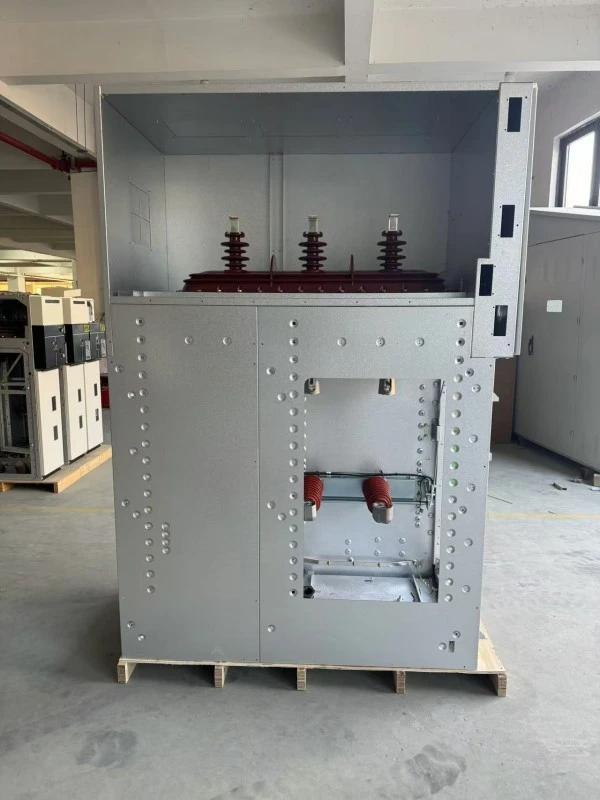

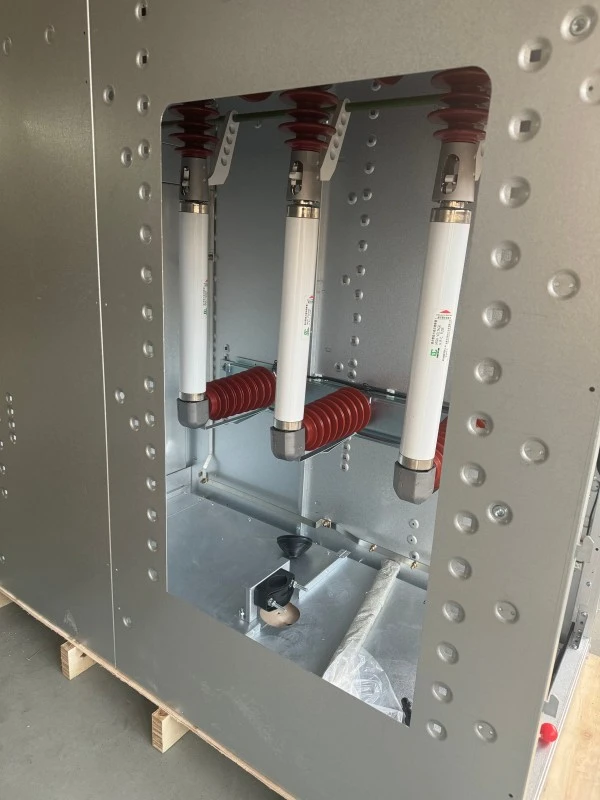

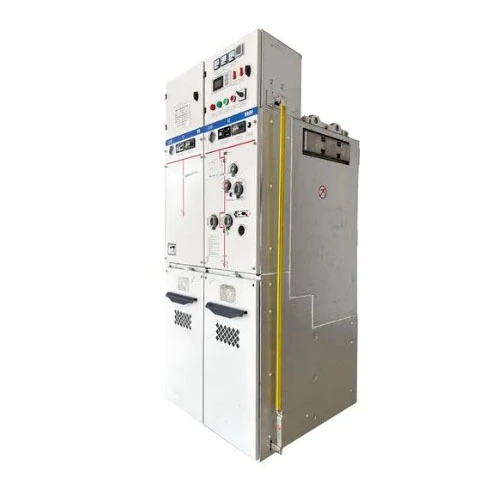

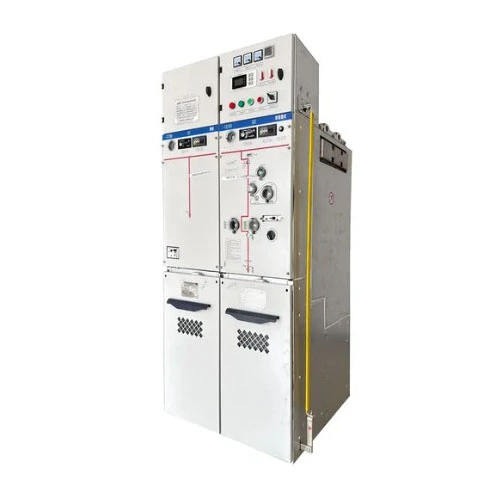

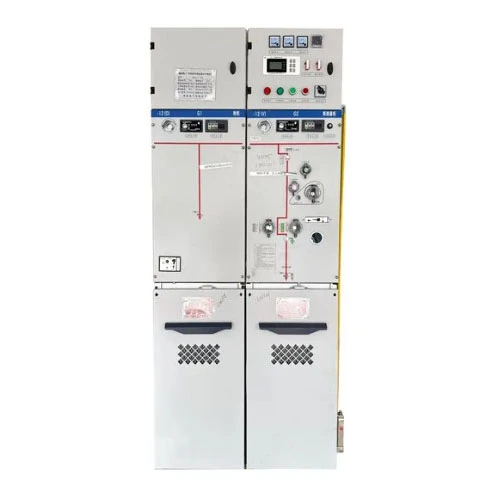

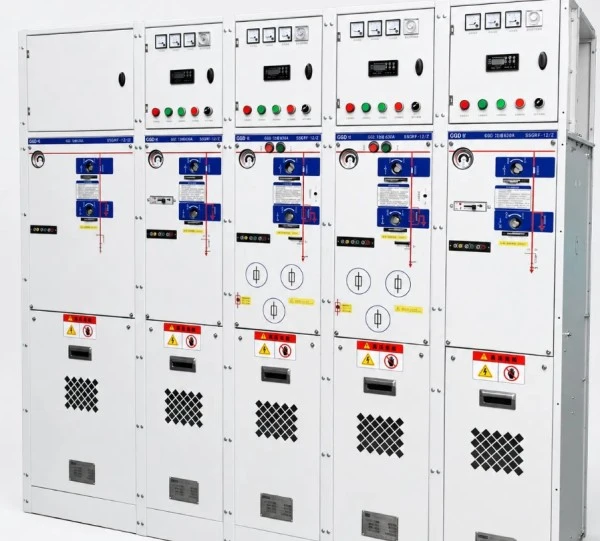

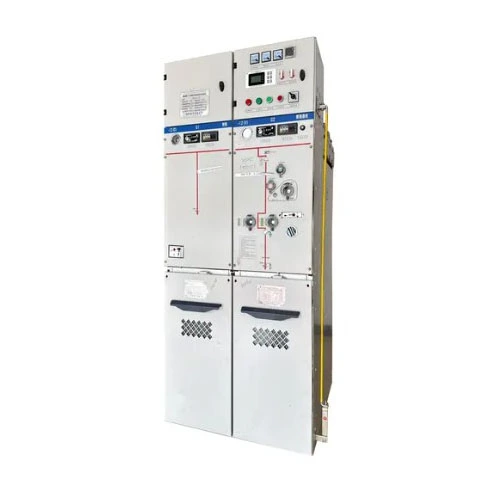

مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز SF6 من RMU

إن مجموعة المفاتيح الكهربائية المغلقة المعدنية المدمجة المعزولة بغاز SF6 من RMU عبارة عن وحدة توزيع طاقة كاملة تحيط بالكامل بأجهزة التبديل ذات الجهد العالي وقضبان التوصيل ومفاتيح التأريض والمكونات الأساسية الأخرى داخل خزان غاز من الفولاذ المقاوم للصدأ مملوء بغاز SF6 كوسيط عازل.

يستخدم هذا المنتج بشكل أساسي في أنظمة الطاقة 12 كيلو فولت/24 كيلو فولتالوحدة الرئيسية الدائرية (RMU)التطبيقات أو توزيع الطاقة الطرفية.

ماذا يمكن أن تفعل؟

ببساطة، فهو يتيح توزيع الطاقة، والتبديل، والحماية، والتحكم. تشمل الوظائف المحددة ما يلي:

1. صنع وكسر تيار الحمل - تبديل الخط العادي.

2. صنع وكسر تيار الدائرة القصيرة - بالاشتراك مع الصمامات أو قواطع الدائرة، يتم قطع الدائرة بسرعة أثناء الأعطال لحماية المحولات والخطوط.

3. العزل والتأريض - يوفر نقطة فصل مرئية ووظيفة التأريض لضمان سلامة موظفي الصيانة.

4. اتصال الكابل وحمايته - يعمل كوحدة واردة/صادرة، مما يوفر حماية من التيار الزائد والدائرة القصيرة لخطوط الكابلات.

بفضل بنيته المغلقة بالكامل، يعتبر هذا المنتج مناسبًا بشكل خاص للبيئات القاسية (مثل الارتفاعات العالية والرطوبة ورذاذ الملح والغبار الثقيل) أو المواقع ذات الأراضي المحدودة (مثل المراكز التجارية والمجمعات السكنية ومزارع الرياح). إنه بديل مثالي للوحدات الرئيسية الحلقية التقليدية المعزولة بالهواء.

معلمة المنتج (المواصفات)

فيما يلي المعلمات الفنية القياسية لمجموعة المفاتيح الكهربائية المغلقة المعدنية RMU المدمجة والمعزولة بالغاز SF6 المصنعة بواسطةشركة لوغاو للطاقة المحدودة:

ميزة المنتج والتطبيق (تنسيق الأسئلة والأجوبة)

Q1: ما هي أكبر ميزة في مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز SF6؟

ج: أكبر ميزة هي الاكتناز الشديد والتصميم المعزول بالكامل. بالمقارنة مع وحدات RMU التقليدية المعزولة بالهواء، فإن منتجنا يقلل الحجم بنسبة 70% تقريبًا مع الحفاظ على الأداء الكهربائي الفائق. جميع الأجزاء الحية ذات الجهد العالي مغلقة تمامًا داخل خزان غاز من الفولاذ المقاوم للصدأ، ولا تتأثر بالتكثيف الخارجي، أو التلوث، أو الحيوانات الصغيرة --- مما يحقق حقًا 30 عامًا من التشغيل بدون صيانة. بالإضافة إلى ذلك، تتميز وحدتنا الرئيسية الحلقية المعزولة SF6 بالتصميم المعياري، مما يسمح بدمج مرن للوحدات الواردة/الصادرة، وحدات القياس، وحدات PT، إلخ، وفقًا لمتطلبات المستخدم.

س2: ما مدى موثوقيتها في البيئات القاسية؟

ج: موثوقة للغاية. يتم تصنيع خزان الغاز باستخدام اللحام بالليزر وكشف تسرب الهيليوم، بمعدل تسرب سنوي أقل من 0.1%، مما يضمن استقرار ضغط غاز SF6 على المدى الطويل. حتى في درجات الحرارة شديدة البرودة -40 درجة مئوية أو درجة الحرارة المرتفعة +55 درجة مئوية، أو على ارتفاعات تصل إلى 3000 متر، يحافظ منتجنا على مستوى العزل المقدر له. قام العديد من العملاء بتركيب مجموعة المفاتيح الكهربائية المدمجة هذه من RMU في مزارع الرياح الساحلية والمناجم، حيث تعمل لسنوات دون أي حوادث وميض عازل.

س 3: ما هي تصاميم السلامة التي يمتلكها المنتج؟

ج: السلامة هي أولويتنا القصوى. يتميز المنتج بنظام تعشيق "خماسي الوقاية" (يمنع التشغيل غير الصحيح لقاطع الدائرة، ويمنع تبديل العوازل تحت الحمل، ويمنع إغلاق مفتاح التأريض عندما يكون مباشرًا، ويمنع التنشيط مع إغلاق الأرض، ويمنع دخول الأجزاء الحية). بالإضافة إلى ذلك، يحتوي خزان الغاز على تصنيف خطأ القوس الداخلي IAC AFLR 20kA/1s، مع قنوات تخفيف الضغط التي توجه طاقة القوس إلى منطقة آمنة خارج العلبة. توفر نافذة المراقبة الموجودة على لوحة التشغيل رؤية واضحة لحالة فجوة العزل.

س4: ما هي سيناريوهات التطبيق المحددة المناسبة لها؟

ج: يتم استخدام منتجنا على نطاق واسع في السيناريوهات التالية:

● المجمعات السكنية الحضرية والمباني التجارية --- كوحدات الوارد والتوزيع الرئيسية في المحطات الفرعية، مما يوفر مساحة الأرضية.

● مزارع الرياح ومحطات الطاقة الكهروضوئية --- كوحدات RMU داخل محطات فرعية مدمجة، تتحمل تغيرات درجات الحرارة.

● المناطق الصناعية والمصانع --- حماية المحولات الصغيرة والمتوسطة الحجم، واستبدال صمامات التسرب التقليدية.

● مترو الأنفاق والأنفاق والمطارات --- نقاط إمداد الطاقة عالية الموثوقية والتي تتطلب معدلات فشل منخفضة.

● مراكز البيانات --- أحمال من المستوى A ذات متطلبات عالية للغاية لاستمرارية الإمداد، مما يتيح نقل الطاقة الاحتياطية تلقائيًا مع التشغيل الآلي.

● المناجم والموانئ --- البيئات المتربة والرطبة حيث يعتبر البناء المحكم بالكامل ميزة واضحة.

سواء كنت بحاجة إلى واحدة أو مئات الوحدات من مجموعة المفاتيح الكهربائية المغلقة المعدنية المدمجة RMU المعزولة بالغاز SF6، يمكننا توفير حلول قياسية أو مخصصة.

تفاصيل الإنتاج (المزايا على المنافسين)

مقارنة تفصيلية: Lugao Power مقابل العلامات التجارية العادية

مزايانا الأساسية المميزة:

1. "خالية من الصيانة" حقًا: تدعي العلامات التجارية العادية أنها لا تحتاج إلى صيانة ولكن معدلات تسرب الغاز السنوية لديها أكبر من 1%، وتتطلب إعادة التعبئة كل 3-5 سنوات.قوة لوقاويستخدم حلقة مزدوجة الختم + هيكل معدني متين الغلق بمعدل تسرب سنوي أقل من أو يساوي 0.1% - لا حاجة إلى إعادة التعبئة خلال عمر التصميم.

2. القدرة على التكيف مع البيئة القصوى: لقد اجتاز منتجنا اختبارات درجات الحرارة المنخفضة -45 درجة مئوية ودرجات الحرارة المرتفعة +60 درجة مئوية، واختبار رش الملح لمدة 720 ساعة (العادي = 96 ساعة) - مناسب للمناطق الساحلية وجبال الألب.

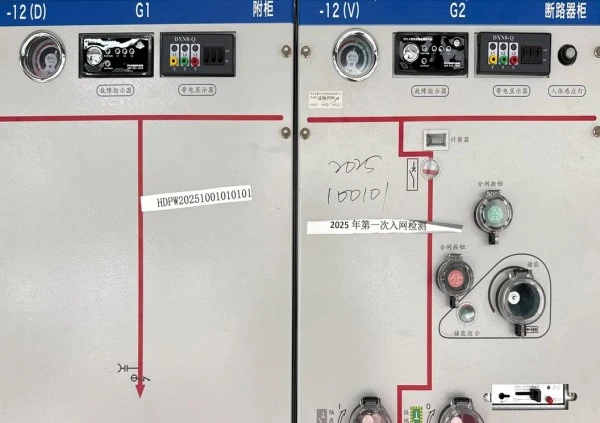

3. عملية سهلة الاستخدام: يتم ترميز مواضع التبديل وحالة التأريض والحالات المفتوحة/المغلقة بالألوان على اللوحة، ويوفر مقبض التشغيل ردود فعل قوية لمنع سوء التشغيل.

4. قدرة أعلى على تحمل ماس كهربائى: يتطلب المعيار 20kA/3s؛ نحن نصمم بهامش 25 كيلو أمبير/3 ثانية وأقصى قدرة تحمل 63 كيلو أمبير --- تتجاوز متوسطات الصناعة بنسبة 15%.

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: هل غاز SF6 الموجود في مجموعة المفاتيح الكهربائية المغلقة والمعزولة بغاز SF6 صديقة للبيئة؟ فهل سيتم التخلص منه تدريجيا لاحقا؟

ج: حاليًا، يظل SF6 أفضل غاز عازل، ولكننا قمنا بالفعل بتطوير إصدارات صديقة للبيئة (C4 أو الهواء الجاف). خزان الغاز الخاص بالوحدة التي تشتريها محكم الغلق بشكل جيد للغاية، مع الحد الأدنى من التسرب على مدار 30 عامًا من التشغيل. إذا كانت هناك حاجة إلى إجراء تحديث صديق للبيئة في المستقبل، فيمكننا تقديم خدمة استبدال خزان الغاز بالكامل.

س2: ماذا أفعل إذا انخفض ضغط الغاز أثناء التشغيل؟

ج: إن منتجنا يأتي بشكل قياسي مع مقياس كثافة الغاز (مع اتصال إنذار الضغط المنخفض). عندما ينخفض ​​الضغط إلى 0.25 بار (نسبي)، يتم إرسال إشارة إنذار إلى نظام التحكم. عند هذه النقطة، يجب طلب انقطاع التيار الكهربائي، وسيقوم فريق ما بعد البيع لدينا بالزيارة للتحقق من عدم وجود تسربات وإعادة تعبئة SF6. في ظل الظروف العادية، لا تكون هناك حاجة أبدًا لإعادة التعبئة بسبب التسرب.

س3: هل يمكن تكييف المنتج مع أنظمة أتمتة التوزيع الحالية؟

ج: بالتأكيد. إن غاز SF6 الخاص بنا في وحدة RMU المدمجة المعزولة بغاز SF6 محجوز بواجهات DTU ومساحة لآليات التشغيل الكهربائية. من خلال إضافة وحدة كهربائية وكابلات تحكم، يمكن توصيلها ببروتوكولات الاتصال IEC 60870-5-101/104 أو Modbus لتحقيق الفتح/الإغلاق عن بعد، وقراءة التيار/الجهد، وتحميل مؤشر الخطأ.

لماذا تختار لوغاو باور؟

تأسست عام 2016:قوة لوقاو هي شركة مصنعة محترفة لمعدات نقل وتوزيع الطاقة ذات الجهد المتوسط ​​والعالي، مع مصنعها الخاص وقدرات البحث والتطوير والإنتاج والمبيعات المتكاملة.

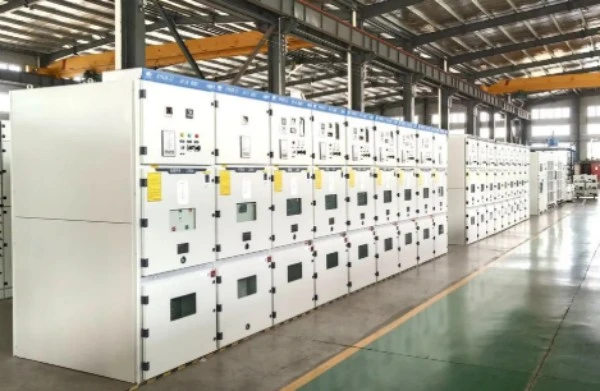

مرافق التصنيع بمساحة تزيد عن 3000 متر مربع:تدعم منشأة الإنتاج لدينا تصنيع وتجميع وفحص واختبار محولات الطاقة ووحدات RMU والمفاتيح الكهربائية وغيرها من معدات توزيع الطاقة.

أكثر من 30 دولة يتم خدمتها:تم تصدير منتجات Lugao Power إلى أكثر من 30 دولة، والتي تخدم شبكات الطاقة والصناعة والبنية التحتية والطاقة المتجددة وغيرها من المشاريع الدولية.

شهادة ISO9001 وSGS:إن عمليات إدارة الجودة والإنتاج لدينا مدعومة بشهادتي ISO 9001 وSGS. المنتجات القابلة للتطبيق متاحة أيضًا بشهادات CE وCCC.

أكثر من 60 موظفًا فنيًا:يدعم فريقنا الفني تصميم المنتج وتكوين المشروع والحلول المخصصة والوثائق الفنية لمتطلبات توزيع الطاقة المختلفة.

دعم المشروع مباشرة من المصنع:بدءًا من اختيار المنتجات والتصميم الفني وحتى التصنيع والاختبار والتسليم ودعم ما بعد البيع، توفر Lugao Power دعمًا متكاملاً لمشاريع توزيع الطاقة العالمية.
