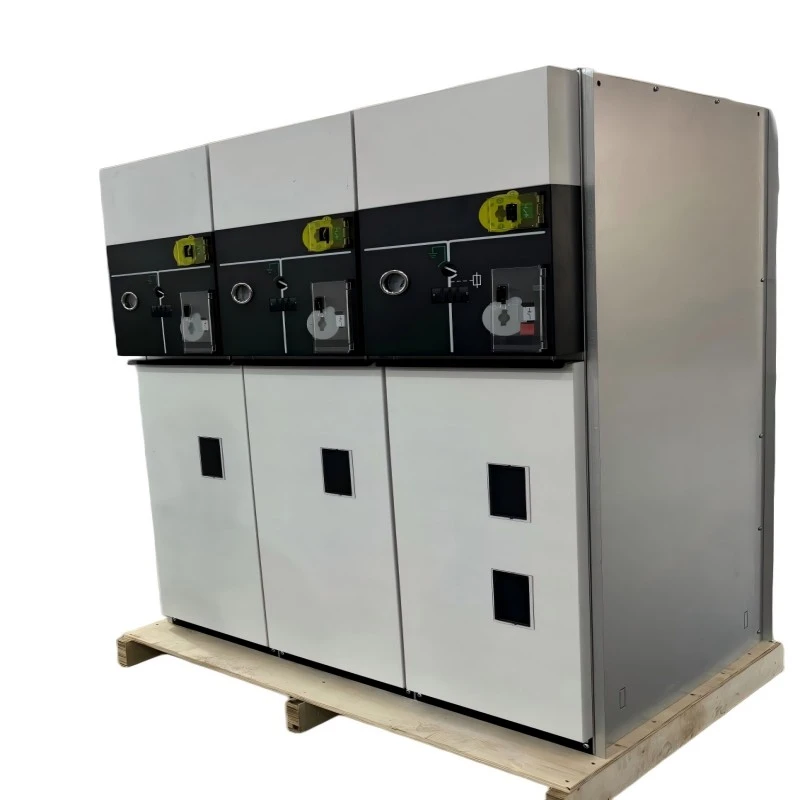

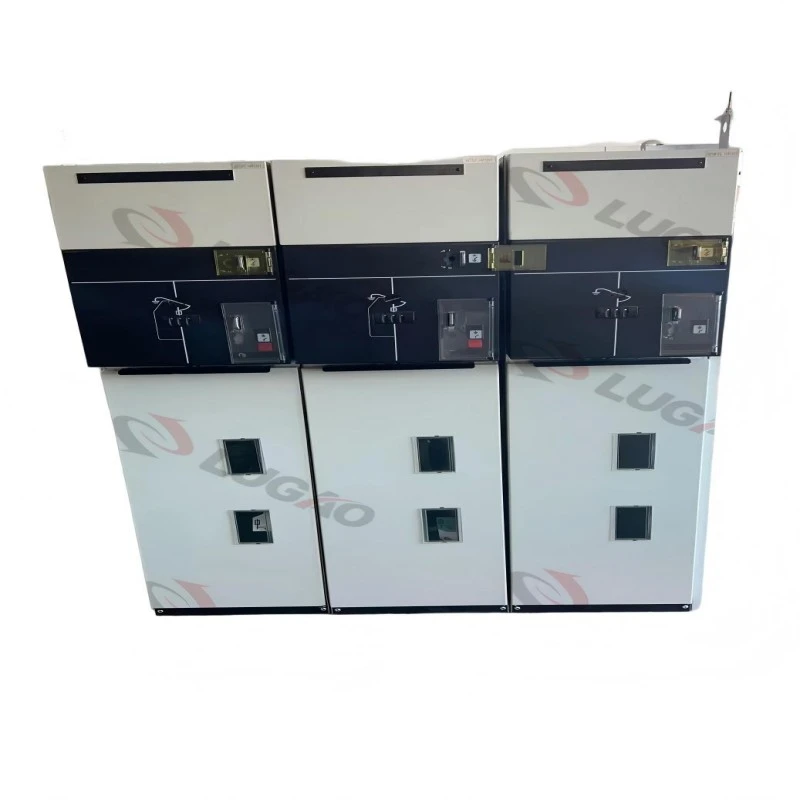

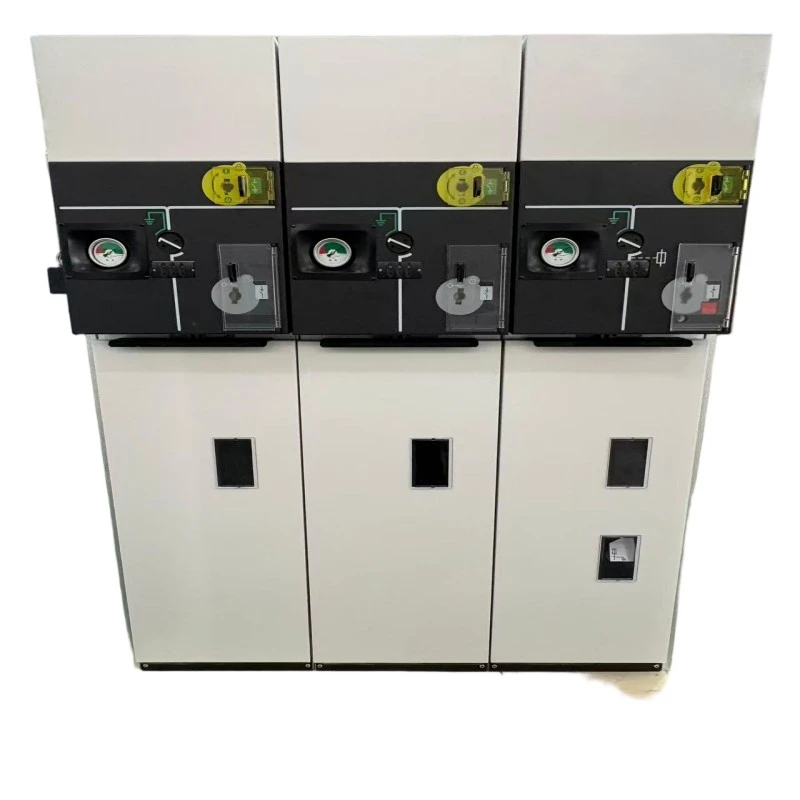

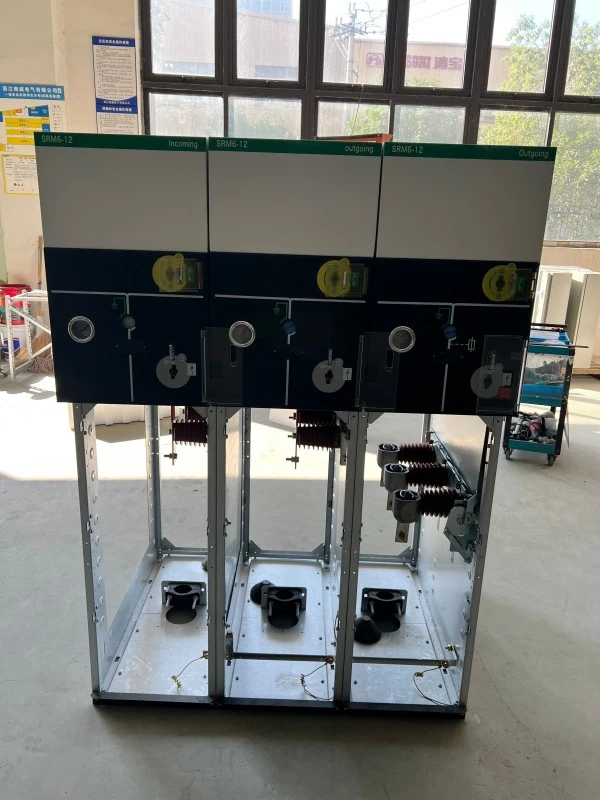

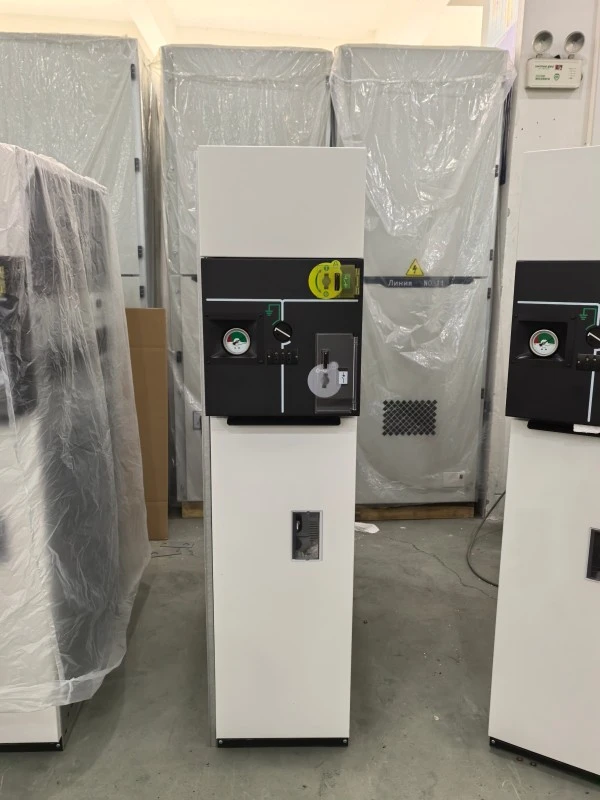

نظام تعشيق منخفض الغاز معدني مغلق RMU

نظام التعشيق منخفض الغاز المعدني المغلق RMU (الوحدة الرئيسية الدائرية) عبارة عن مجموعة مفاتيح كهربائية تم تجميعها في المصنع واختبارها من النوع ومصممة لشبكات توزيع الجهد المتوسط ​​(حتى 24 كيلو فولت). فهو يجمع بين تكنولوجيا الغاز المعزول أو الخالي من SF6 مع نظام تعشيق منخفض الضغط للغاز ميكانيكي وكهربائي.

ماذا يفعل:

تقوم وحدة RMU بتوصيل وعزل وحماية المحولات ودوائر الكابلات في الشبكات الحلقية بأمان. يمنع "نظام قفل الغاز المنخفض" التشغيل تلقائيًا (الإغلاق أو التأريض) عندما ينخفض ​​ضغط الغاز الداخلي إلى ما دون الحدود الآمنة - مما يزيل مخاطر الانحناء الداخلي بسبب عدم كفاية قوة العزل الكهربائي. يوفر البناء المغلق بالمعدن حماية جسدية قوية ودرعًا كهرومغناطيسيًا.

الوظائف الرئيسية:

● صنع/تكسير الأحمال

● تشغيل مفتاح الأرض مع التعشيق

● الحماية الحالية من العطل (مع المصهر أو المرحل)

● إنذار وإغلاق ضغط الغاز المنخفض

● عزل مرئي تحت العلبة المعدنية

يتوافق كل معدن مغلق من وحدات RMU المعدنية لنظام التعشيق منخفض الغاز من Lugao Power مع معايير IEC 62271-200 وGB/T 3906، مما يضمن التكامل السلس في الشبكات الذكية.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الأساسية (مع قسم الأسئلة والأجوبة)

الميزة الأولى: آلية تشابك ضغط الغاز المنخفض

يمنع الإغلاق أو التأريض عندما تكون كثافة الغاز غير كافية.

قفل ميكانيكي + ملاحظات اتصال مساعدة لـ RTU.

الميزة الثانية: خزان معدني مغلق بالكامل

خزان من الفولاذ المقاوم للصدأ مع اللحام بالليزر.

لا توجد أجزاء حية مكشوفة خارجية.

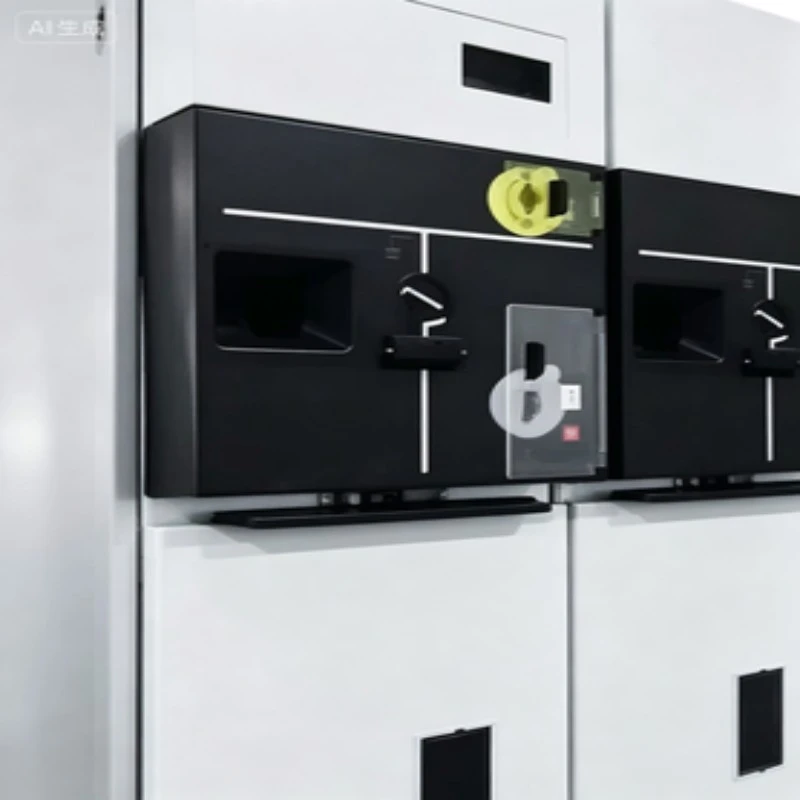

الميزة 3: أقفال ميكانيكية/كهربائية متكاملة

●مفتاح التحميل – المفتاح الأرضي – سلسلة تعشيق الغطاء الأمامي.

أحكام القفل والمفتاح.

الميزة الرابعة: تصميم مدمج ومعياري

عرض منخفض يصل إلى 375 ملم لكل وحدة.

قابلة للتوسيع على كلا الجانبين.

الميزة الخامسة: نظام غاز صديق للصيانة

صمامات الختم الذاتي. مقياس ضغط الغاز مع منطقة الضغط المنخفض باللون الأحمر.

التطبيقات

1. شبكات التوزيع الثانوية (المجمعات السكنية والتجارية)

2. محطات تجميع طاقة الرياح/الشمسية (القدرة على التكيف البيئي)

3. غرف المفاتيح الكهربائية لمحور شحن المركبات الكهربائية

4. مغذيات النسخ الاحتياطي لمركز البيانات

5. الشبكات الحلقية للمنشآت الصناعية

سؤال وجواب --- ميزة المنتج الغوص العميق

س 1: هل يؤثر انخفاض تعشيق الغاز على سرعة التشغيل العادية؟

ج: لا. تحت الضغط العادي، يكون التعشيق شفافًا. فقط عند تسرب الغاز (على سبيل المثال، بسبب تقادم الختم) يتم تعشيق القفل --- عادةً بعد أكثر من 10 سنوات. ويضيف صفر تأخير أثناء التبديل الروتيني.

س2: ما هي الفترة الزمنية النموذجية لإعادة تعبئة الغاز؟

ج: بالنسبة لإصدار SF6، > 20 عامًا في الظروف العادية. سيؤدي انخفاض تعشيق الغاز إلى إطلاق إنذار قبل المستوى الحرج بوقت طويل، مما يسمح بالصيانة المخطط لها.

س 3: هل نظام RMU المغلق بالغاز المنخفض مناسب لأتمتة الشبكة الذكية؟

ج: بالتأكيد. توفر كل وحدة اتصالات مساعدة لإنذار انخفاض الغاز، وحالة القفل، وموضع التبديل --- المتوافق مع IEC 61850 عبر RTU.

تفاصيل الإنتاج

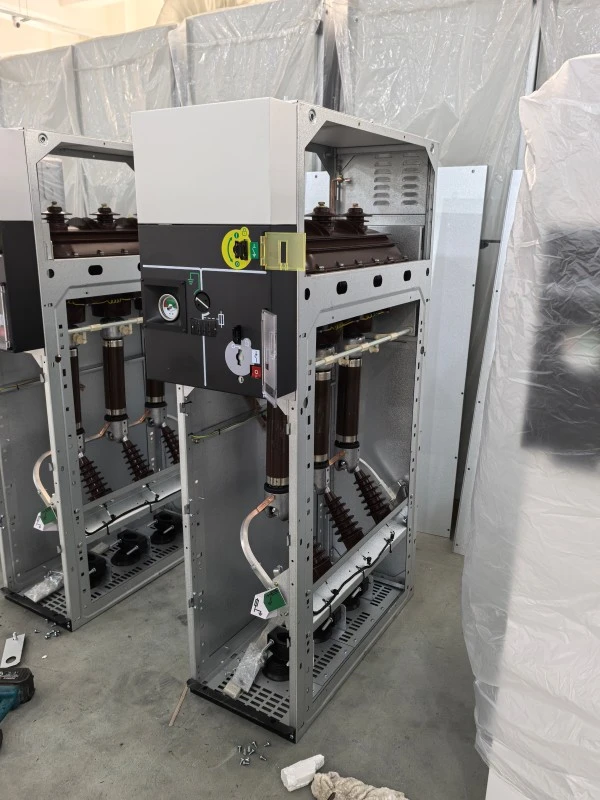

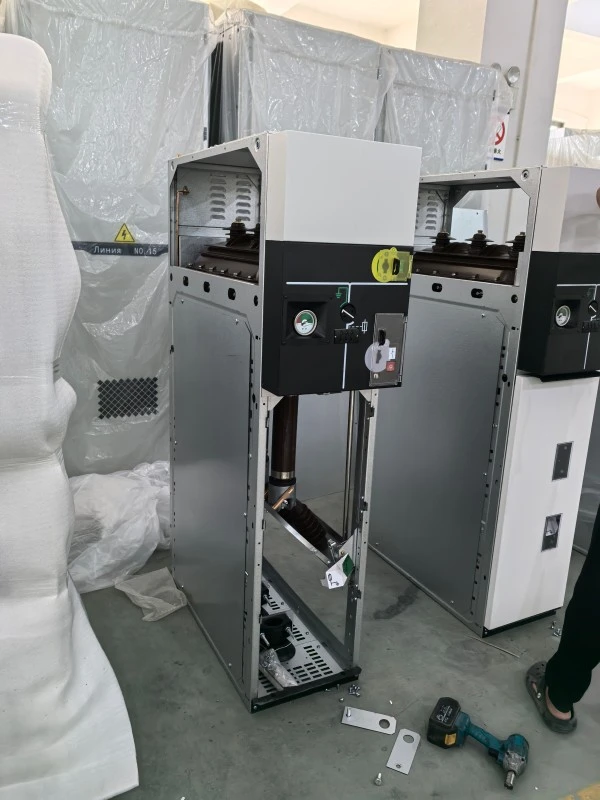

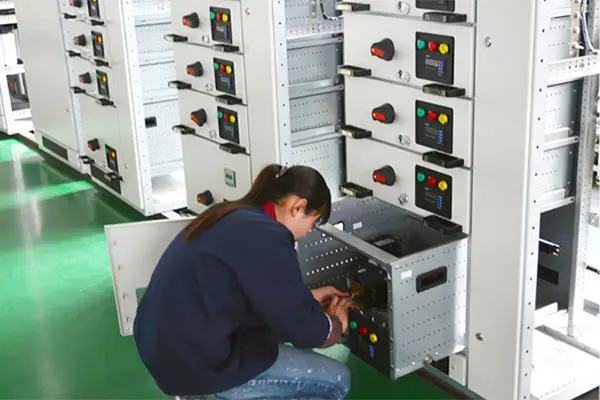

عملية التصنيع

● تنتج شركة Lugao Power Co., Ltd. كل غلاف معدني من نظام التعشيق منخفض الغازRMUفي غرفة الأبحاث فئة 100.000 لتعبئة الغاز. خطوات الإنتاج الرئيسية:

1. قطع الخزان بالليزر واللحام الآلي --- اختبار تسرب الهيليوم (<1×10⁻⁶ ملي بار · لتر/ ثانية).

2. التجفيف بالفراغ وتفريغ الغاز --- محتوى الرطوبة ≥10 جزء في المليون.

3. مجموعة التعشيق الميكانيكية --- اختبار التحمل لدورة 5000.

4. معايرة تعشيق الغاز المنخفضة --- باستخدام مفاتيح الضغط الدقيقة وآليات الكامة.

5. الاختبار الكهربائي النهائي --- تحمل تردد الطاقة (42 كيلو فولت / 1 دقيقة لوحدات 12 كيلو فولت).

6. رقم تسلسلي فريد --- يمكن إرجاعه إلى شهادات المواد الخام.

ضبط الجودة

تخضع كل وحدة RMU لاختبار قبول المصنع (FAT) بنسبة 100% وفقًا للجنة الكهروتقنية الدولية (IEC).

●تم التحقق من وظيفة قفل الغاز عند ثلاث نقاط ضغط: عادي، إنذار، قفل.

قياس التفريغ الجزئي <5pC عند 1.2Ur.

الشهادات وضمان الجودة

لماذا تختار شركة Lugao Power Co., Ltd.؟

● أكثر من 15 عامًا في مجال المفاتيح الكهربائية ذات الجهد المتوسط.

● دعم دورة الحياة – قطع الغيار مضمونة لمدة 10 سنوات.

● هندسة مخصصة - أضف مراقبة انخفاض الغاز عن بعد، أو السخان، أو أجهزة التصوير المقطعي.

"عندما تقوم بشراء وحدة RMU معدنية مغلقة بنظام تعشيق منخفض الغاز من Lugao، فإنك لا تحصل على منتج فحسب، بل تحصل أيضًا على شريك في أمان الشبكة."

التعبئة والتغليف والتسليم

التعبئة والتغليف

1. وحدة RMU فردية: مختومة في كيس PE مضاد للكهرباء الساكنة + مادة مجففة.

2. التوسيد: رغوة EPE 30 مم داخل قفص خشبي.

3. الصندوق الخارجي: خشب رقائقي معالج بالحرارة (متوافق مع ISPM-15 للتصدير).

4. وضع العلامات: الهش، مركز الثقل، ملصق مملوء بالغاز، تحذير التعشيق.

توصيل

1. الميناء: شنغهاي / نينغبو.

2. المهلة الزمنية: 25 يوم عمل لوحدات 630A القياسية (عينة من الطلب 15 يومًا).

3. مستندات الشحن: قائمة التعبئة، الفاتورة التجارية، بوليصة الشحن، تقارير الاختبار، شهادة معايرة التعشيق.

مذكرة نقل الغاز

يتم شحن وحدات SF6 أو الغاز البيئي باعتبارها "سلع غير خطرة" بموجب رقم الأمم المتحدة 3166 (الآلات التي تعمل بالغاز). جميع الصمامات مختومة ومحمية.

التعليمات

س 1: ما هي فترة الضمان لنظام التعشيق المنخفض للغاز المعدني المغلق RMU؟

ج: توفر شركة Lugao Power 12 شهرًا من تاريخ التشغيل أو 18 شهرًا من تاريخ الشحن (أيهما أسبق). تتم تغطية آلية تعشيق الغاز المنخفض لمدة 5 سنوات.

س2: هل يمكن تجاوز قفل الغاز المنخفض في حالة الطوارئ؟

ج: لا حسب التصميم. التجاوز من شأنه أن يهزم السلامة. وبدلاً من ذلك، نقوم بتوفير مجموعة مؤقتة لإعادة تعبئة الغاز لاستعادة الضغط خلال 30 دقيقة. اتبع دائمًا علامة lockout-tagout.

Q3: هل تقدمون التدريب على التثبيت؟

ج: نعم. نحن نقدم إرشادات فيديو عن بعد مجانًا، وتدريبًا في الموقع للطلبات التي تزيد عن 10 وحدات.

س 4: كيف يمكنني التحقق من وظيفة تعشيق الغاز المنخفض قبل التثبيت؟

ج: استخدم منفذ الاختبار الموجود على جهاز مراقبة كثافة الغاز. أطلق الغاز ببطء - عند عتبة الإنذار (0.03 ميجا باسكال) ستسمع مرحل إنذار؛ عند عتبة القفل (0.02 ميجاباسكال)، يتم حظر عمود تشغيل المفتاح ميكانيكيًا. وهذا موضح في فيديو المصنع.

س5: هل وحدة RMU هذه متوافقة مع الغاز الخالي من SF6؟

ج: نعم. تقدم شركة Lugao Power وحدة RMU معدنية مغلقة بنظام تعشيق منخفض الغاز مع مزيج N2/SF6 (70%/30%) أو غاز قائم على C4-FN. (يتم تكوين عتبات وسط الغاز والتعشيق وفقًا لنظام العزل المحدد.) تتم إعادة حساب عتبات ضغط التعشيق لكل نوع غاز.
