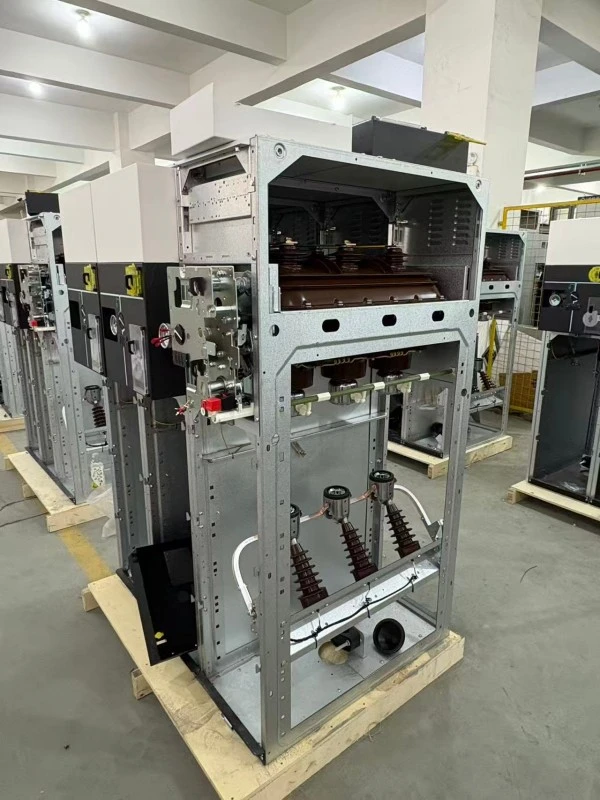

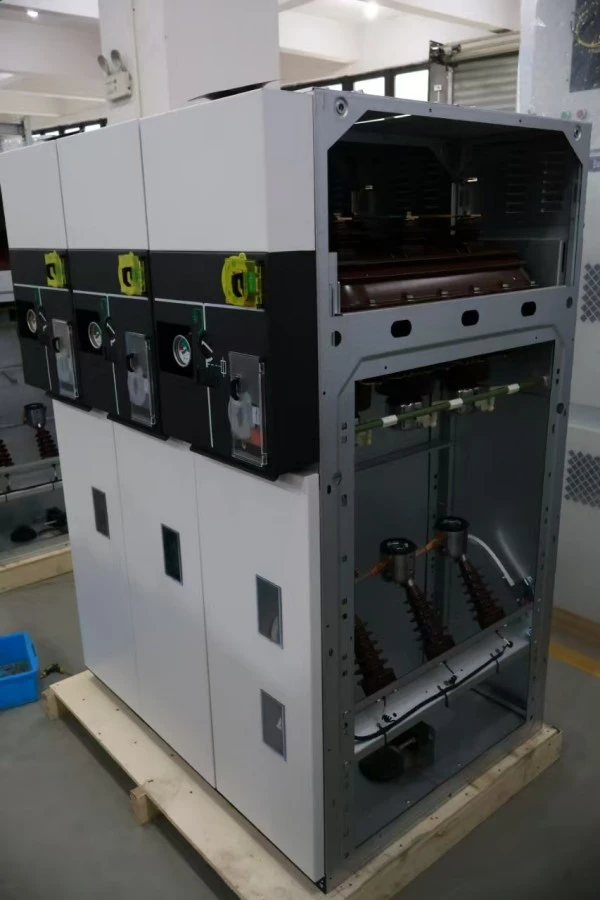

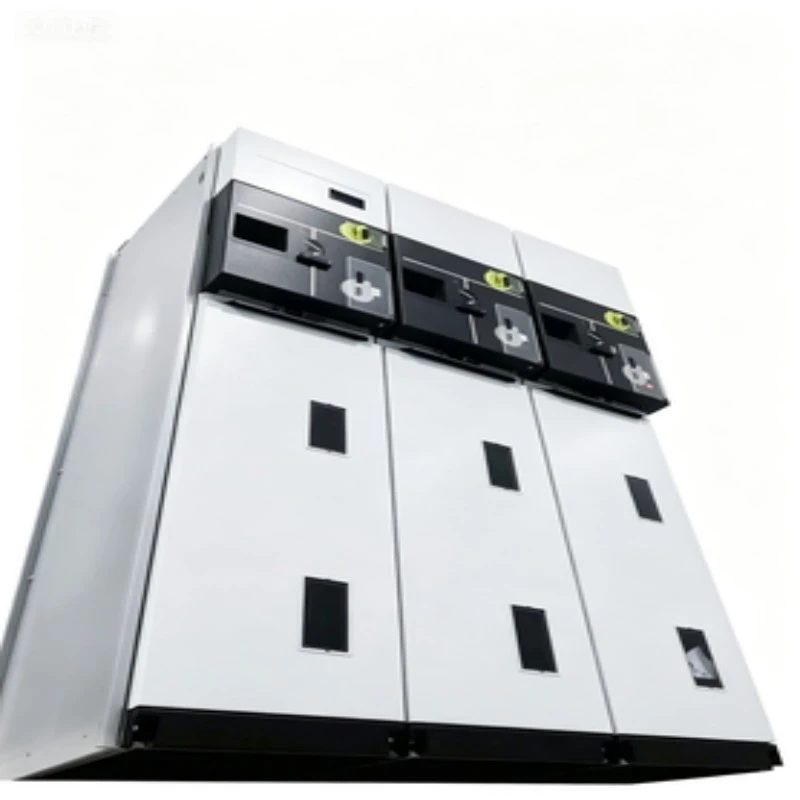

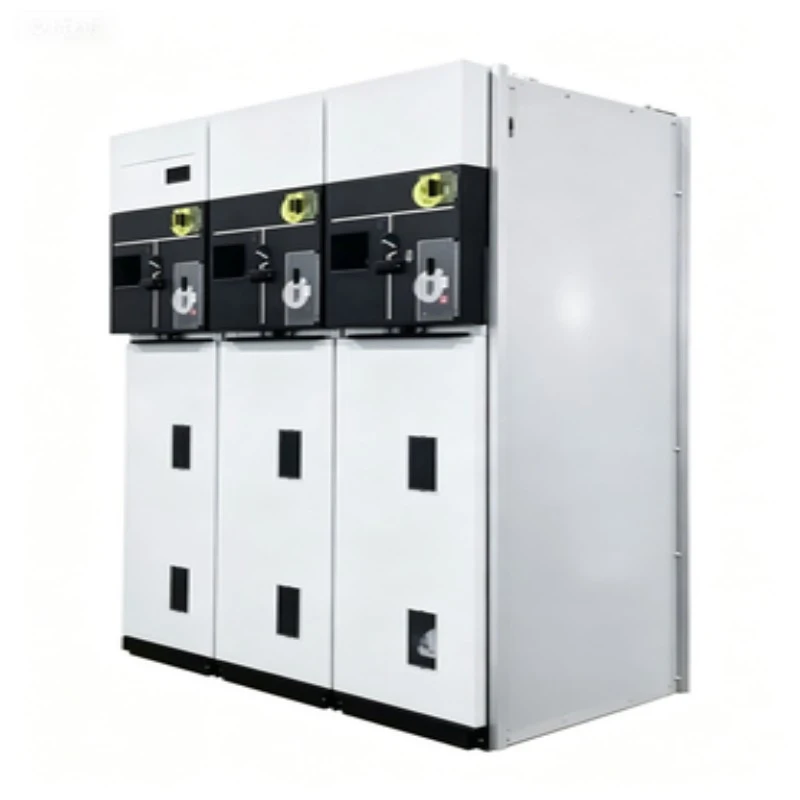

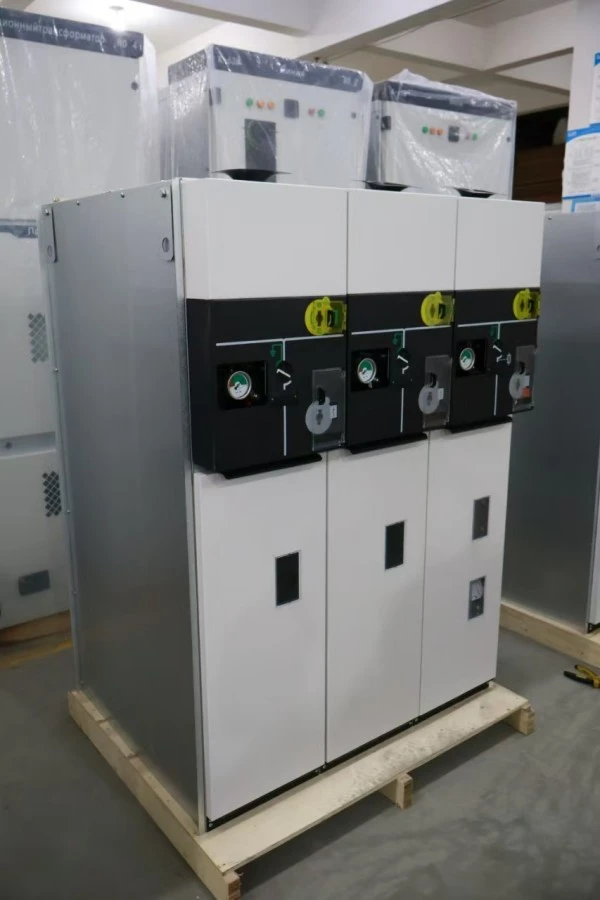

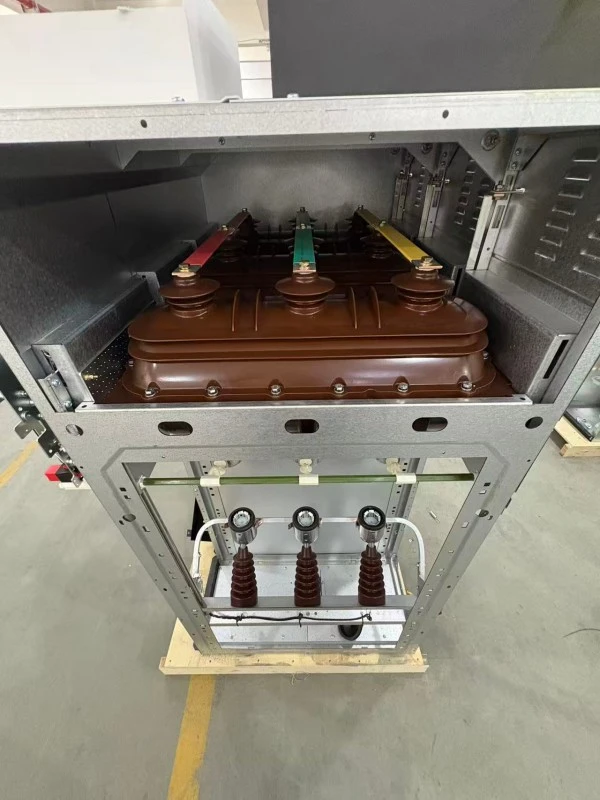

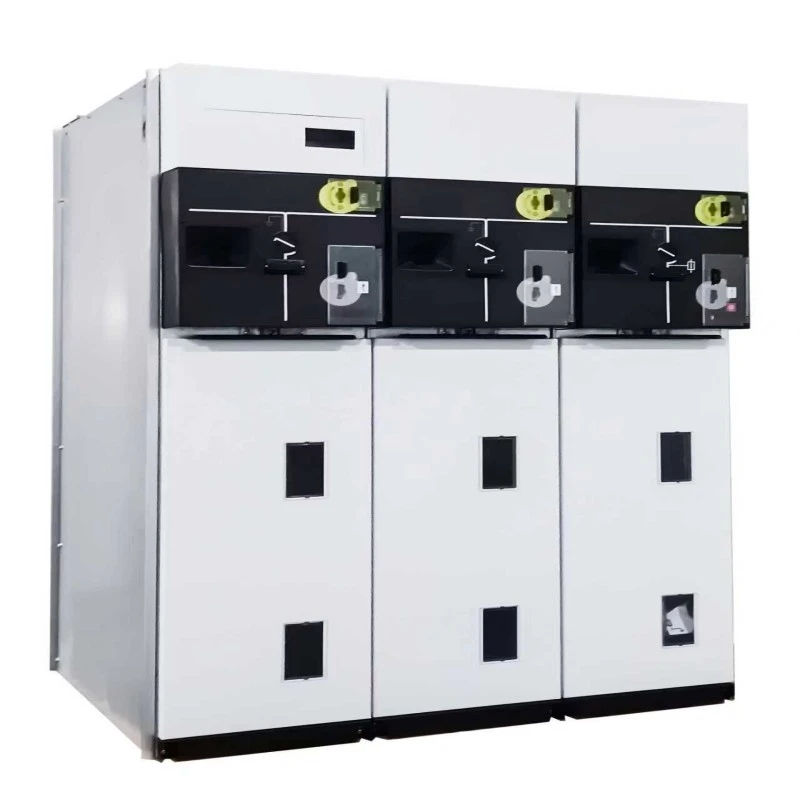

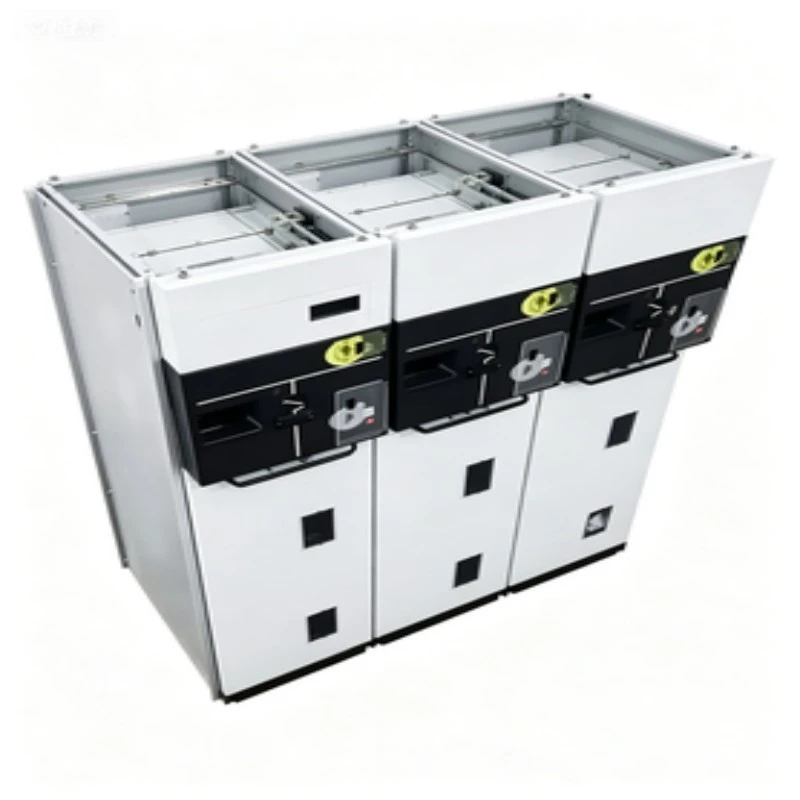

الوحدة الرئيسية الحلقية Sf6 للمفاتيح الكهربائية القابلة للسحب

ما هي الوحدة الرئيسية الحلقية SF6 للمفاتيح الكهربائية القابلة للسحب؟

الالمفاتيح الكهربائيةعبارة عن مجموعة مفاتيح كهربائية معزولة بـ SF6 يتم تجميعها في المصنع ومغلفة بالمعدن ومصممة للشبكات الحلقية ذات الجهد المتوسط ​​(حتى 24 كيلو فولت/36 كيلو فولت). على عكس النوع الثابتوحدات الإزالة، يتميز هذا الإصدار القابل للسحب بأجهزة تحويل مثبتة على شاحنة قابلة للإزالة --- عادةً ما يكون قاطع دائرة مفرغ أو مفتاح فصل الحمل SF6 الذي يمكن إخراجه فعليًا من العلبة للصيانة أو الفحص أو الاستبدال دون إلغاء تنشيط شريط التوصيل بأكمله.

ماذا يمكن أن تفعل؟

تؤدي هذه الوحدة الرئيسية الحلقية SF6 القابلة للسحب ثلاث وظائف مهمة في توزيع الطاقة:

1. اتصال الشبكة الحلقية --- يقوم بتوصيل وحدات التغذية الواردة من اتجاهين، مما يتيح إمداد الطاقة الزائد.

2. حماية المحولات --- تقوم بتبديل وحماية محولات التوزيع حتى 2500 كيلو فولت أمبير باستخدام الصمامات المدمجة أو قاطع الدائرة.

3. العزل للصيانة---توفر الآلية القابلة للسحب فجوة كسر مرئية، مما يضمن السلامة المطلقة للموظفين الذين يعملون في اتجاه مجرى النهر.

4. انقطاع الخطأ --- يقاطع تيارات الدائرة القصيرة حتى 25 كيلو أمبير.

5. اختبار الكابلات والتأريض --- تتيح منافذ اختبار الكابلات والتبديل الأرضي عمل الكابلات بشكل آمن.

تتوافق كل مجموعة مفاتيح SF6 RMU من Lugao Power مع IEC 62271-200، مما يوفر إمكانية تصنيع/كسر الحمل وتيار العطل في مساحة صغيرة (عرض منخفض يصل إلى 450 مم لكل لوحة).

معلمة المنتج (المواصفات)

ملحوظة: قد تختلف المعلمات الفنية وفقًا للتكوين المحدد. يرجى الاتصال بـ Lugao Power للحصول على ورقة البيانات الفنية النهائية.

ميزة المنتج والتطبيق

ميزة الأسئلة والأجوبة - فهم الميزة القابلة للسحب

س1: ما الذي يجعل التصميم القابل للسحب أفضل من وحدة RMU الثابتة؟

ج: تتطلب وحدة RMU الثابتة إلغاء تنشيط اللوحة بالكامل لصيانة مجموعة المفاتيح الكهربائية. باستخدام مجموعة المفاتيح الكهربائية القابلة للسحب للوحدة الرئيسية الحلقية sf6، يمكنك ببساطة طرح وحدة التبديل إلى وضع "قطع الاتصال" أو "الاختبار". يظل شريط التوصيل نشطًا، ويمكن صيانة الدوائر النهائية بأمان. يقلل وقت التوقف من ساعات إلى دقائق.

س2: كيف أعرف أن الشاحنة القابلة للسحب في الوضع الصحيح؟

ج: يتضمن تصميم Lugao Power ثلاثة أوضاع ميكانيكية متميزة --- متصل، واختبار، وغير متصل --- كل منها مزود بتعليقات لمسية، ومؤشرات مرئية على الشاحنة، وجهات اتصال مساعدة لمراقبة SCADA عن بعد. يقوم مصراع الأمان تلقائيًا بتغطية نقاط الاتصال الثابتة عند سحب الشاحنة.

س 3: هل غاز SF6 لا يحتاج إلى صيانة في هذا التصميم القابل للسحب؟

ج: نعم. يتم إغلاق خزان SF6 مدى الحياة (≥30 عامًا في الظروف العادية). توجد الآلية القابلة للسحب في حجرة الجهد المنخفض أو منطقة الشاحنة الأمامية - وليس داخل خزان الوقود. ولذلك، فإن سحب المفتاح لا يزعج ضغط SF6 أو سلامة العزل الكهربائي. هذا هو الاختلاف الرئيسي للوحدة الرئيسية للحلقة القابلة للسحب SF6.

Q4: هل يدعم RMU جهاز التحكم عن بعد ؟

ج: نعم. يمكن تزويد الشاحنات القابلة للسحب بآليات آلية وأجهزة استشعار لتعليقات الموقع، مما يتيح إمكانية التحميل الكامل عن بعد للداخل/الخارج - متوافق مع رسائل IEC 61850 GOOSE.

التطبيقات المناسبة للمفاتيح الكهربائية المعزولة بـ SF6

تفاصيل الإنتاج

يتم إنتاج كل مجموعة مفاتيح كهربائية قابلة للسحب من الوحدة الرئيسية الحلقية sf6 في منشأتنا المعتمدة وفقًا لمعايير ISO 9001 مع خطوط تجميع مخصصة للمتغيرات الثابتة والقابلة للسحب.

خطوات الإنتاج الرئيسية:

1. تصنيع الخزان --- الفولاذ المقاوم للصدأ مقاس 3 مم، واللحام بالليزر الآلي، واختبار تسرب الهيليوم بنسبة 100% (معدل التسرب <1×10⁻⁶ ملي بار · لتر/ ثانية).

2. معالجة SF6 --- ملء الفراغ بنقطة الندى ≥ -50 درجة مئوية، معايرة الضغط عند 20 درجة مئوية.

3. مجموعة الشاحنة القابلة للسحب---قضبان توجيه دقيقة، بكرات مضادة للاحتكاك، اتصالات أولية ذاتية المحاذاة (نحاس مطلي بالفضة، سمك 12μm).

4. ضبط التعشيق --- كل وحدة تخضع لـ 200 دورة إدخال/سحب للتحقق من التعشيق الميكانيكي.

5. اختبار الجهد العالي --- تحمل تردد الطاقة: 42kV/1min (وحدات 12kV)؛ التفريغ الجزئي <5pC عند 1.2Ur.

6. اختبار ارتفاع درجة الحرارة --- عند 1.1 × التيار المقنن، جميع النقاط ضمن الحدود القياسية.

7. رقم تسلسلي فريد --- محفور على كل من العلبة والشاحنة القابلة للسحب لإمكانية التتبع الكامل.

نقاط تفتيش مراقبة الجودة

التعبئة والتغليف

يتم تعبئة كل لوحة المفاتيح الكهربائية القابلة للسحب للوحدة الرئيسية الحلقية sf6 بشكل فردي للتصدير:

العلامات الموجودة على الصندوق:

1. "مملوء بغاز SF6 - لا تسقط"

2. "الشاحنة القابلة للسحب من الداخل - التعامل معها بعناية"

3. مركز الثقل، نقاط الرفع، الملصقات الهشة

يتم شحن الشاحنة القابلة للسحب داخل اللوحة (في وضع قطع الاتصال) لمنع حدوث أي ضرر. للطلبات التي تتضمن شاحنات متعددة، تتوفر عبوة منفصلة اختيارية.

ما بعد البيع والضمان

فترة الضمان:

12 شهرًا من تاريخ التشغيل أو 18 شهرًا من تاريخ الشحن (أيهما يأتي أولاً).

ما يتم تغطيته:

1. جميع الأجزاء الميكانيكية بما في ذلك الشاحنة القابلة للسحب والإنترلوك والشتر

2. نظام الغاز SF6 (باستثناء إعادة تعبئة الغاز بسبب تسرب العميل)

3. الاتصالات الأولية والثانوية

4. آلية تبديل الأرض

ما لم يتم تغطيته:

1. الضرر أثناء السحب/الإدراج بشكل غير صحيح

2. تعديلات الأسلاك الخارجية

3. أفعال الطبيعة (الفيضان، البرق)

4. المواد الاستهلاكية (الصمامات، مصابيح المؤشر)

التزامات الخدمة:

1. الرد على الاستفسار الفني: خلال ساعتين (أيام عمل)

2. إرسال قطع الغيار: خلال 24 ساعة

3. استكشاف الأخطاء وإصلاحها عن بعد: دعم مجاني لمكالمات الفيديو

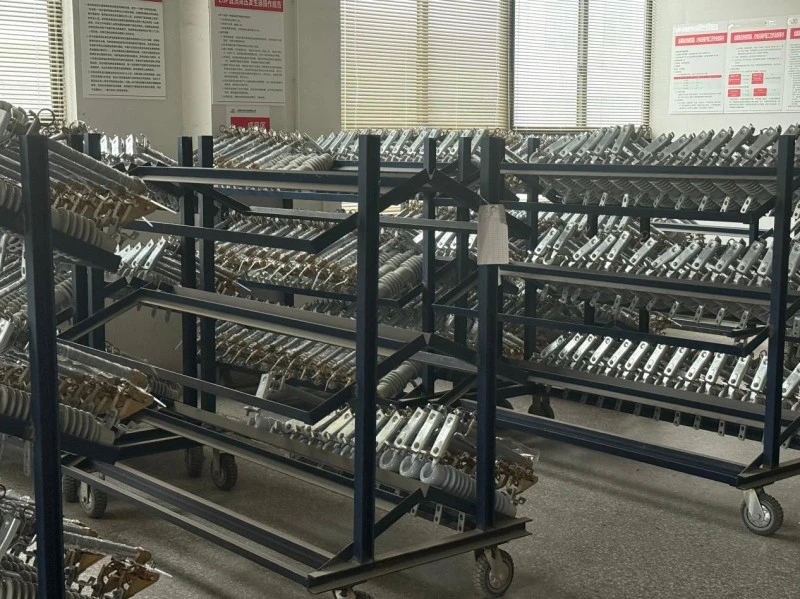

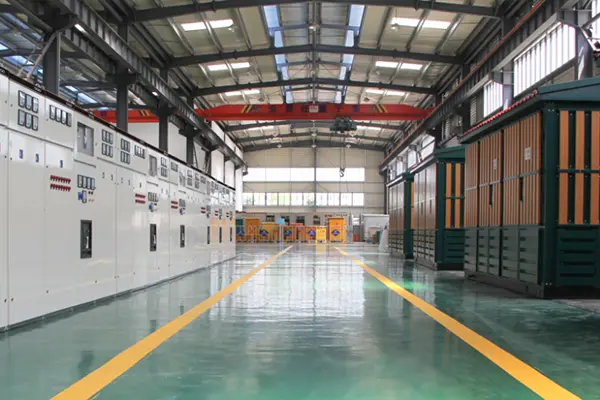

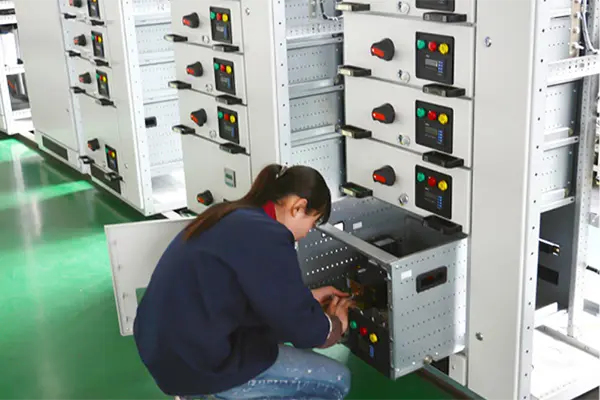

التصنيع ومراقبة الجودة

شركة Lugao Power Co., Ltd. متخصصة في البحث والتطوير وتصنيع معدات نقل وتوزيع الطاقة ذات الجهد العالي والمتوسط ​​والمنخفض، بما في ذلك المحولات،المفاتيح الكهربائيةوقواطع الدائرة، وفواصل الاتصال، والمنتجات الكهربائية ذات الصلة.

بفضل قدرات الإنتاج والهندسة والاختبار الداخلية، توفر Lugao Power حلول مخصصة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي وحلول توزيع الطاقة الشاملة للمرافق والمرافق الصناعية ومشاريع الطاقة المتجددة وتطبيقات البنية التحتية في جميع أنحاء العالم.
