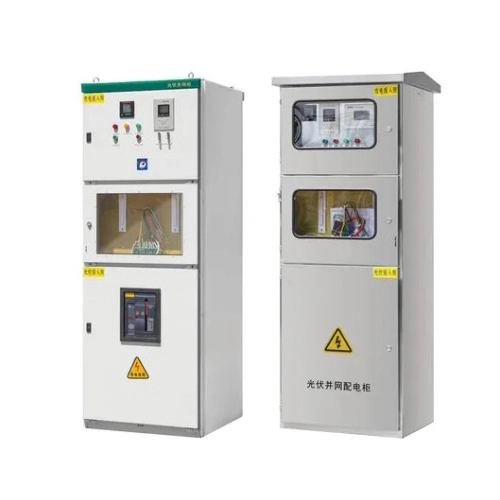

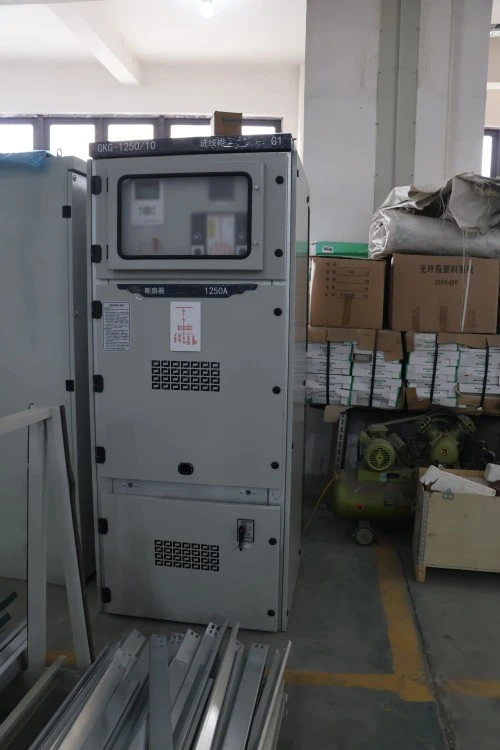

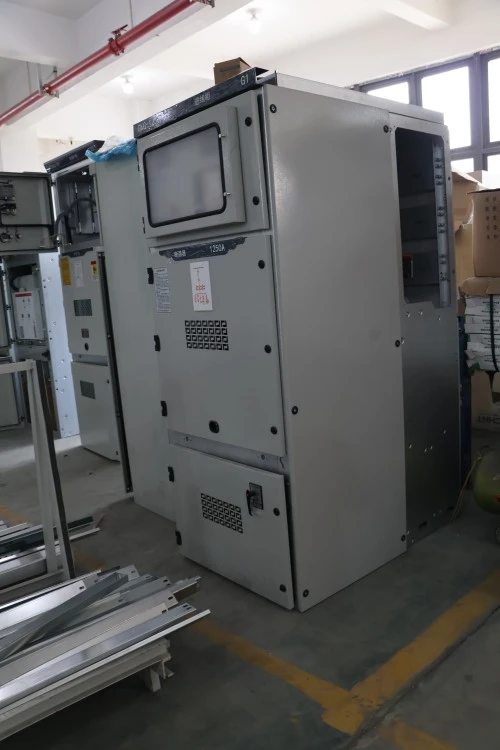

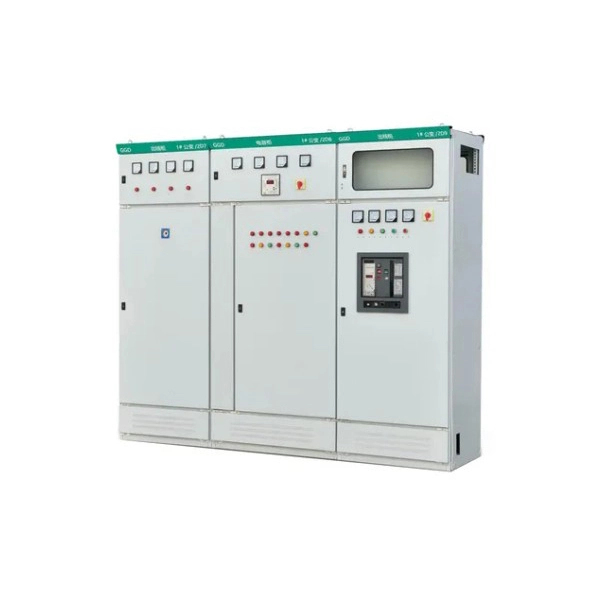

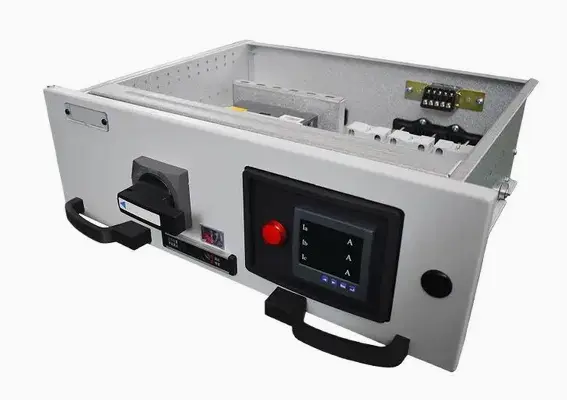

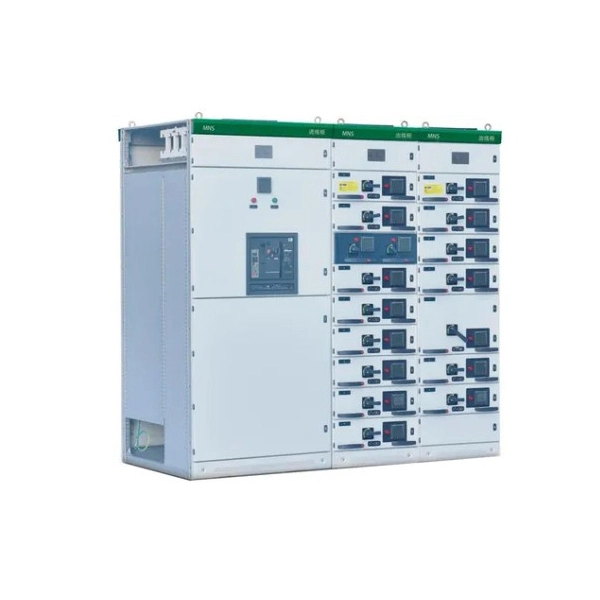

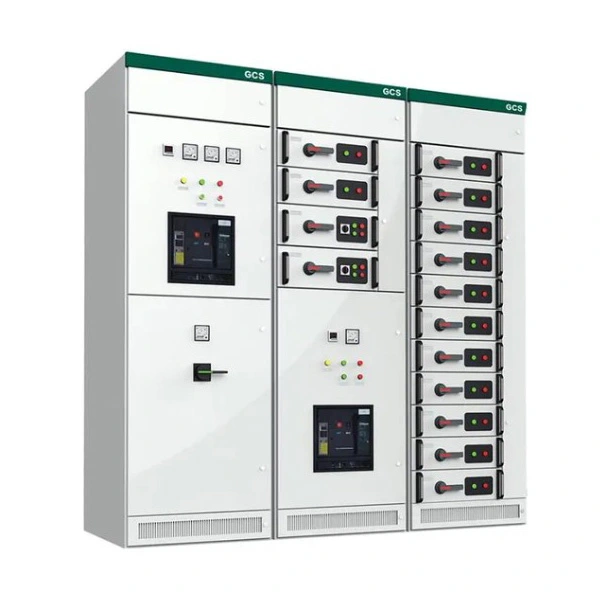

خزانة التحكم في المفاتيح الكهربائية القابلة للسحب

إن خزانة التحكم في المفاتيح الكهربائية القابلة للسحب هي أواسطةوحدة المفاتيح الكهربائية المغلقة بالمعدنحيث يمكن سحب المكونات الرئيسية مثل قواطع الدائرة فعليًا من الهيكل الرئيسي للفحص أو الصيانة أو الاستبدال. على عكس مجموعة المفاتيح الثابتة، تسمح هذه الوحدة للمشغلين بعزل القاطع وإزالته دون إلغاء تنشيط نظام التوصيل بأكمله. يتم استخدامه على نطاق واسع للتحكم في المعدات الكهربائية وحمايتها وعزلها في المنشآت الصناعية والمحطات الفرعية والمباني التجارية. ببساطة، فهو يدير تدفق الطاقة مع ضمان سلامة المشغل واستمرارية النظام.

معلمات المنتج (المواصفات)

إصدار الشهادات وضمان الجودة

تقوم شركة Lugao بتصنيع المفاتيح الكهربائية ذات الجهد المتوسط ​​القابلة للسحب وفقًا للمتطلبات الفنية للمشروع والمعايير المعمول بها مثل IEC 62271-200. قبل الشحن، يمكن تقديم تقارير الاختبار الروتينية وصور الفحص وفقًا للاتفاقية الفنية المؤكدة.

• IEC 62271-200 على أساس التصميم والاختبار
• اختبار تحمل تردد الطاقة
• اختبار التشغيل الميكانيكي
• اختبار وظيفة الانترلوك
• فحص الأسلاك الثانوية
• اختبار التفريغ الجزئي عند الاقتضاء
• تقرير اختبار المصنع قبل الشحن

ميزات المنتج والتطبيقات

س1: ما الذي يجعلالمفاتيح الكهربائية القابلة للسحبخزانة التحكم في التبديل أكثر أمانًا من النوع الثابت؟

ج: يعمل التصميم القابل للسحب على عزل القاطع فعليًا عن قضبان التوصيل الحية عند سحبه للخارج. يؤدي هذا إلى إنشاء فجوة واضحة في قطع الاتصال، مما يزيل مخاطر وميض القوس العرضي أثناء الصيانة. يضيف Lugao آليات مصراع تغطي تلقائيًا نقاط الاتصال الثابتة عند سحب الوحدة، مما يعزز السلامة بشكل أكبر.

س2: ما هي التطبيقات التي تناسب هذه الخزانة بشكل أفضل؟

ج: مثالي لـ:

● محطات توليد الطاقة (توزيع الطاقة المساعدة)

● مراكز البيانات (تحتاج إلى موثوقية عالية واستبدال سريع للقواطع)

● منشآت النفط والغاز (العزل الآمن في المناطق الخطرة مع خيار IP54)

● أنظمة المترو والسكك الحديدية (عمليات الكسارة المتكررة تحت الحمل)

● مصانع التعدين والصلب (يتطلب تحمل دائرة قصر عالية)

س3: هل يمكن دمجه مع المراقبة الذكية؟

ج: نعم.لوغاوتوفر أجهزة استشعار ووحدات اتصال اختيارية (Modbus، IEC 61850) لمراقبة الموقع عن بعد لكل وحدة قابلة للسحب.

تفاصيل الإنتاج والمزايا التنافسية

تفاصيل الإنتاج:

يتم تصنيع كل خزانة تحكم في المفاتيح الكهربائية القابلة للسحب من Lugao باستخدام الفولاذ المقاوم للصدأ المقطوع بالليزر أو الألواح المجلفنة مع طلاء المسحوق (الحد الأدنى للسمك 80 ميكرومتر). القضبان القابلة للسحب مطلية بالكروم لحركة سلسة ومُصنفة لـ 10000 دورة إدخال/سحب. تكون جهات الاتصال الثابتة مطلية بالفضة (بسمك 10 ميكرومتر على الأقل) لتقليل مقاومة التلامس. تستخدم جميع أسلاك التحكم الثانوية كابلات معزولة من مادة البولي إيثيلين المتشابكة والمثبطة للهب. تخضع كل وحدة لاختبار الاحتراق لمدة 48 ساعة وقياس التفريغ الجزئي (<5pC عند 1.1Ur).

المزايا التنافسية مقابل المنتجات المماثلة:

التعبئة والتغليف والشحن وخدمة ما بعد البيع

التعبئة والتغليف:

يتم شحن كل وحدة قابلة للسحب بشكل منفصل في حشوة رغوية مضادة للكهرباء الساكنة، ثم يتم وضعها في صندوق خشبي مزود بمؤشرات للرطوبة. يتم تغليف الخزانة الرئيسية بثلاث طبقات: فيلم VCI المضاد للصدأ ← غلاف الفقاعات ← علبة تصدير من الخشب الرقائقي مع شريط فولاذي. يتم تعبئة جميع المثبتات والأدوات وتثبيتها داخل الباب.

شحن:

عن طريق البحر (قياسي): حاويات 20GP أو 40HQ. يمكن ترتيب النقل الجوي أو السكك الحديدية للمشاريع العاجلة عند الطلب. مدة التسليم: FOB Ningbo أو CIF إلى الموانئ الرئيسية.

خدمة ما بعد البيع:

● فترة الضمان: 12 شهرًا من بدء التشغيل أو 18 شهرًا من الشحن، أيهما يأتي أولاً.

● الدعم الفني عن بعد (الفيديو والرسومات) – الاستجابة خلال ساعتين.

المعلومات اللازمة للاقتباس

لتقديم اقتباس دقيق لخزانة المفاتيح الكهربائية ذات الجهد المتوسط ​​القابلة للسحب، يرجى ارسال لنا المعلومات التالية:

• الفولطية والتردد
• رسم تخطيطي ذو سطر واحد
• التيار المقنن لكل وحدة تغذية
• متطلبات التيار ماس كهربائى
• عدد اللوحات الواردة والصادرة
• العلامة التجارية لمرحل الحماية ومتطلبات الطراز
• متطلبات القياس والاتصالات
• متطلبات تصنيف القوس الداخلي
• اتجاه دخول الكابل
• ميناء الكمية والوجهة
• المعايير المحلية المطبقة أو متطلبات المرافق

الأسئلة الشائعة – أسئلة وأجوبة العملاء

س 1: هل يمكن تعديل خزانة التحكم في المفاتيح الكهربائية القابلة للسحب إلى محطة فرعية قديمة ذات مساحة محدودة؟

ج: نعم. يسمح تصميمها المعياري والمدمج (العرض النموذجي 650 مم لـ 12 كيلو فولت) باستبدال المفاتيح الكهربائية الثابتة القديمة بدون أعمال مدنية. نحن نقدم التحقق المجاني من التخطيط عند الطلب.

س2: ماذا يحدث في حالة فشل التعشيق الميكانيكي أثناء وجود القاطع في وضع التوصيل؟

ج: تتضمن خزائن Lugao إصدارًا يدويًا للطوارئ يمكن الوصول إليه من خلال غطاء مغلق. هذا تصميم آمن من الفشل - لا يزال من الممكن سحب القاطع باستخدام الأداة المتوفرة. ومع ذلك، نوصي فقط بالموظفين المدربين القيام بذلك.

س 3: هل يشمل السعر جميع الوحدات القابلة للسحب وقضبان النحاس الأولية؟

ج: يتضمن عرض الأسعار القياسي وحدة قاطع الدائرة الرئيسية وجميع قضبان النحاس الداخلية (آلية ومطلية بالكامل). يتم عرض الوحدات الاختيارية مثل شاحنات PT أو وحدات القياس بشكل منفصل.

س 4: كيف يمكنني التحقق من أن الخزانة تتوافق مع المواصفة IEC 62271-200؟

ج: يتم شحن كل وحدة مع شهادة اختبار المصنع بما في ذلك التفريغ الجزئي وتحمل تردد الطاقة وتقارير اختبار الاستقرار الديناميكي. نرحب بالتفتيش من طرف ثالث (على سبيل المثال، SGS، BV) في منشأتنا.
