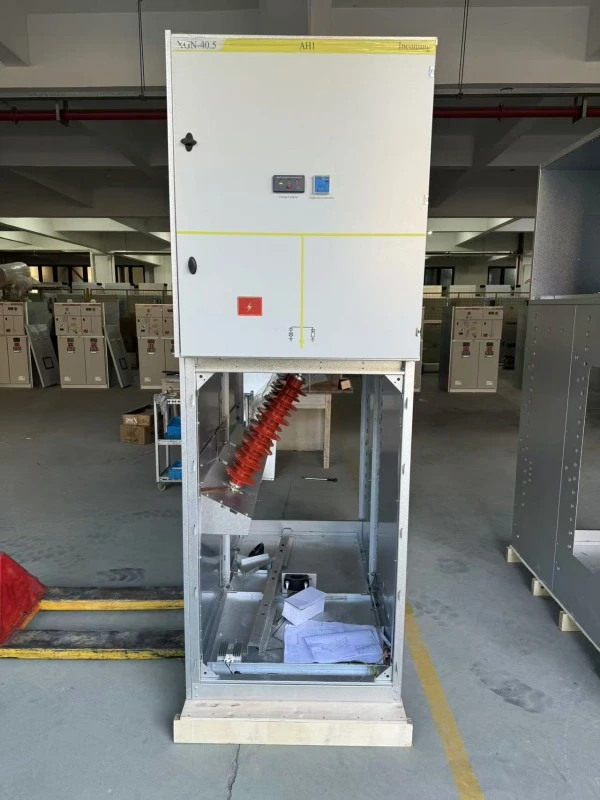

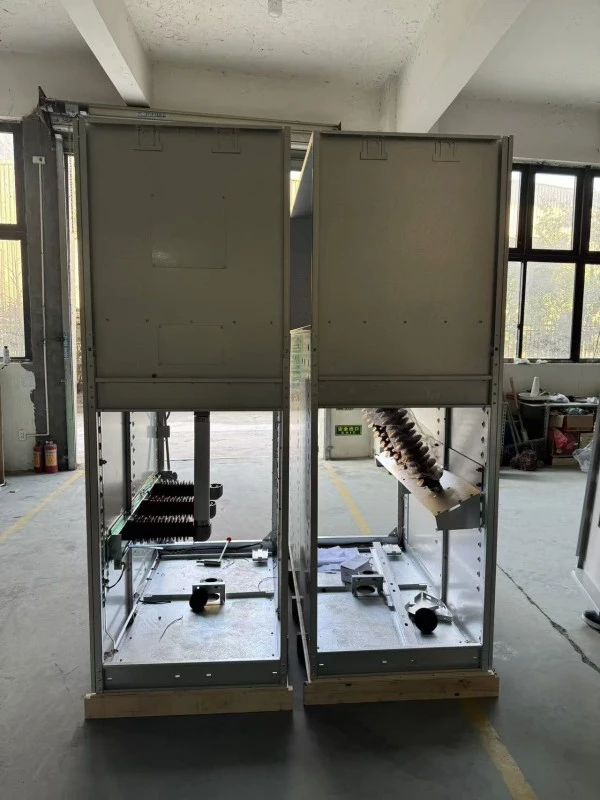

عزل غاز صديق للبيئة RMU

عزل الغاز الصديق للبيئة RMU (الوحدة الرئيسية الدائرية) عبارة عن مجموعة مفاتيح متوسطة الجهد يتم تجميعها في المصنع ومغلقة ومغلفة بالمعدن (تصل إلى 24 كيلو فولت) وتستخدم خليط غاز صديق للبيئة كوسيلة عازلة وتبريد القوس الكهربائي الأساسية --- بدلاً من SF6 النقي. على عكس وحدات SF6 التقليدية التي تتمتع بقدرة عالية على الاحتباس الحراري (GWP = 23,500)، فإن SF₆ لديها قدرة على إحداث الاحترار العالمي تبلغ حوالي 24,300 وفقًا للبيانات المرجعية الحالية للاتحاد الأوروبي. تستخدم وحدة RMU البيئية من Lugao Power إما الهواء الاصطناعي، أو مزيج N₂/SF₆ (مع أقل من 10% SF6)، أو الغاز المعتمد على الفلوروكيتون (C5-FK). هذه الغازات غير سامة، وغير قابلة للاشتعال، ولها قدرة على إحداث الاحترار العالمي أقل من 1 (للهواء الاصطناعي) أو أقل من 600 (لـ C5-FK)، مقارنة بـ 23,500 لـ SF6 النقي.

مزايا المنتج

لماذا تختارقوة لوقاوهل تتفوق وحدة RMU للغاز البيئي على بدائل SF6؟

ميزات المنتج

قائمة الميزات مع التفسيرات الفنية

تفاصيل الإنتاج

كيف تقوم شركة Lugao Power بتصنيع وحدات RMU للغاز البيئي

يتم إنتاج كل وحدة RMU عازلة للغاز صديقة للبيئة في منشأتنا المعتمدة وفقًا لمعايير ISO 9001:2021 وISO 14001 في ونزهو، الصين. تم تكييف عملية التصنيع خصيصًا للتعامل مع الغاز البيئي - وهي تختلف عن خطوط إنتاج SF6.

عملية الإنتاج خطوة بخطوة

1. تصنيع الخزان

● الفولاذ المقاوم للصدأ 3 مم (AISI 304) - قطع بالليزر، ثني آلي، ملحوم بعملية MIG الآلية.

● كشف تسرب الهيليوم بنسبة 100%: الخزان مغمور في حجرة مفرغة. اختبار رذاذ الهيليوم - معدل التسرب <1×10⁻⁶ ملي بار·لتر/ثانية (20 مرة أكثر صرامة من متطلبات اللجنة الكهروتقنية الدولية).

2. تجميع المكونات

● آلية التبديل ثلاثية المواضع مجمعة في غرفة الأبحاث (الفئة 100,000).

● ملامسات النحاس المطلية بالفضة (سمك 15 ميكرومتر) - تضمن مقاومة اتصال منخفضة (<30 ميكروأوم).

● آلية الغالق – من الفولاذ المقاوم للصدأ، تعمل بالكاميرات.

3. معالجة الفراغ

● يتم تسخين الخزان إلى 80 درجة مئوية تحت التفريغ (<10 باسكال) لمدة 8 ساعات - يزيل الرطوبة (الهدف <10 جزء في المليون).

● يمنع التكثيف الداخلي وانهيار العزل الكهربائي.

4. تعبئة الغاز البيئي

● يتم تحضير خليط الغاز في محطة خلط مخصصة (دقة ±1%).

● بالنسبة لمزيج C5-FK: C5-FK (الفلوروكيتون) + CO₂ + O₂ (أثر).

● ضغط التعبئة: 0.04 ميجاباسكال عند 20 درجة مئوية.

● يحمل كل خزان رقمًا تسلسليًا مع ملصق تكوين الغاز.

5. الاختبار الكهربائي النهائي

● تحمل تردد الطاقة: 42 كيلو فولت/1 دقيقة (وحدات 12 كيلو فولت).

● دفعة البرق: ذروة 75 كيلو فولت (1.2/50 ميكروثانية).

● التفريغ الجزئي: <5pC عند 1.2Ur (12 كيلو فولت = 14.4 كيلو فولت اختبار الجهد).

● قياس مقاومة التلامس: مسجل في شهادة الاختبار.

● اختبار التشغيل الميكانيكي: 50 دورة فتح/إغلاق - بدون تغيير في ضغط الغاز.

6. التحقق من التعشيق

● تم اختبار جميع الأقفال الميكانيكية باستخدام دبابيس القياس - تم تسجيل قياس القوة.

7. التغليف

● وحدة مملوءة بالغاز محكمة الغلق بغطاء نقل على الصمام.

● مقياس الضغط محمي بغطاء من الفوم

معالم مراقبة الجودة

خدمة ما بعد البيع والضمان

فترة الضمان:

12 شهرًا من تاريخ التشغيل أو 18 شهرًا من تاريخ الشحن (أيهما يأتي أولاً).

مغطاة بالضمان:

1. جميع الأجزاء الميكانيكية (آلية التبديل، التعشيق، المفتاح الأرضي، المؤشرات)

2. سلامة خزان الغاز (التسرب بسبب عيب في التصنيع)

3. الاتصالات الأولية والثانوية

4. تكوين الغاز البيئي (إذا كانت تعبئة المصنع تنحرف عن الشهادة)

5. قياس الضغط ومراقبة الكثافة

غير مغطى:

1. الأضرار الناجمة عن التخزين أو التثبيت غير المناسب (على سبيل المثال، سقوط الوحدة)

2. التآكل الخارجي بسبب البيئة العدوانية (مثل مصنع المواد الكيميائية)

3. أفعال الطبيعة (الزلزال، الفيضانات، البرق)

4. المواد الاستهلاكية (الصمامات، مصابيح المؤشر، البطاريات)

الأسئلة المتداولة

س1: ما هو الغاز المستخدم بالضبط في وحدة RMU لعزل الغاز الصديق للبيئة؟

ج: تقدم شركة Lugao Power خيارين:

● الخيار أ (الاقتصاد): مزيج N₂ + 10% من SF₆ - القدرة على إحداث الاحترار العالمي ≈ 2,350 (لا يزال أقل بنسبة 90% من SF₆ النقي).

● الخيار ب (القسط الأخضر): C5-FK (الفلوروكيتون) + CO₂ + O₂ - القدرة على إحداث الاحترار العالمي < 600، بدون PFAS، مناسب للمشاريع التي تسعى إلى تقليل الاعتماد على الغازات العازلة ذات القدرة العالية على إحداث الاحترار العالمي SF₆.

كلاهما غير سام، وغير قابل للاشتعال، ومعتمد من قبل IEC 62271-200.

س2: هل أداء الغاز مطابق لـ SF6؟

ج: نعم، عند نفس ضغط التشغيل (0.04-0.05 ميجا باسكال)، تكون قوة العزل الكهربائي وقدرة التبريد القوسي متكافئة. تجتاز وحدة RMU الصديقة للبيئة نفس اختبارات النوع التي تخضع لها وحدات SF6: مقاومة 42 كيلو فولت، وصنع دائرة قصر 20 كيلو أمبير، و50 عملية ميكانيكية.

س3: ماذا يحدث إذا تسرب الغاز؟ هل هو خطير على العمال؟

ج: الغاز البيئي غير سام (على عكس SF6 الذي يمكن أن ينتج منتجات ثانوية سامة تحت الانحناء). ومع ذلك، فإن التسربات الكبيرة في الأماكن الضيقة يمكن أن تحل محل الأكسجين. تشتمل وحدة RMU الخاصة بشركة Lugao Power على إنذار للضغط المنخفض. في حالة حدوث ذلك، قم بتهوية الغرفة قبل الدخول. الغاز نفسه آمن للتنفس بكميات صغيرة (على غرار تفريغ طفاية الحريق ثاني أكسيد الكربون).

س4: هل يمكنني إعادة تعبئة الغاز محلياً إذا لزم الأمر؟

ج: الخزان مغلق مدى الحياة --- لن تحتاج أبدًا إلى إعادة تعبئته في الظروف العادية (معدل التسرب <0.1% سنويًا). ومع ذلك، في حالة تلف الصمام، توفر شركة Lugao Power مجموعات إعادة التعبئة بخليط الغاز الدقيق. لا ننصح باستخدام SF6 المحلي - فهذا من شأنه أن يتعارض مع الغرض البيئي.

س 5: هل وحدة RMU الخاصة بعزل الغاز الصديق للبيئة أغلى من SF6؟

ج: تكلفة الشراء الأولية أعلى بحوالي 8-12% بسبب مزيج الغاز وخط الإنتاج المخصص. لكن:

1. يمكنك تجنب تكاليف استرداد SF6 المستقبلية

2. أنت مؤهل للحصول على حوافز ضريبية للأبنية الخضراء (على سبيل المثال، في سنغافورة والاتحاد الأوروبي).

3. تدفع العديد من المرافق الآن علاوة مقابل المفاتيح الكهربائية الخالية من SF6 في نقاط مشترياتها.

4. على مدار أكثر من 20 عامًا من دورة الحياة، تعد وحدة إدارة الموارد البيئية من لوغاو محايدة من حيث التكلفة أو أرخص.

س6: ما هي الشهادات التي تحملها وحدة RMU هذه؟

ج: اختبارات النوع IEC 62271-200 الكاملة (معتمدة من KEMA). إضافي:

● ISO 14001 (الإدارة البيئية للتصنيع)

● علامة CE

● صيني GB/T 3906

س7: هل يمكنني تحديث لوحة SF6 RMU الحالية باستخدام الغاز البيئي؟

ج: لا، يختلف نظام معالجة الغاز والأختام وإعدادات الضغط. ومع ذلك، لوغاو باورRMU معزولة بالغازلها نفس الأبعاد الخارجية وتباعد شريط التوصيل مثل معظم وحدات SF6 RMU القياسية. وهذا يسمح بالاستبدال "المباشر" بدون أعمال مدنية.

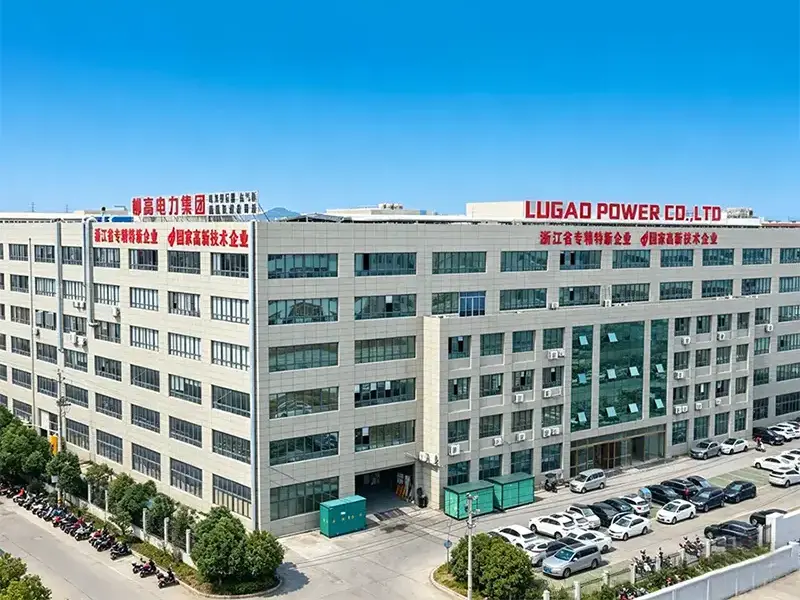

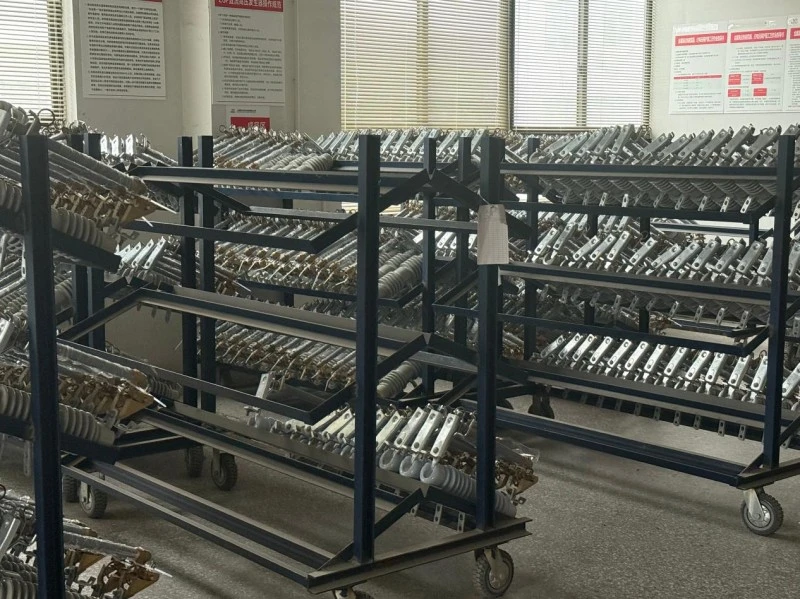

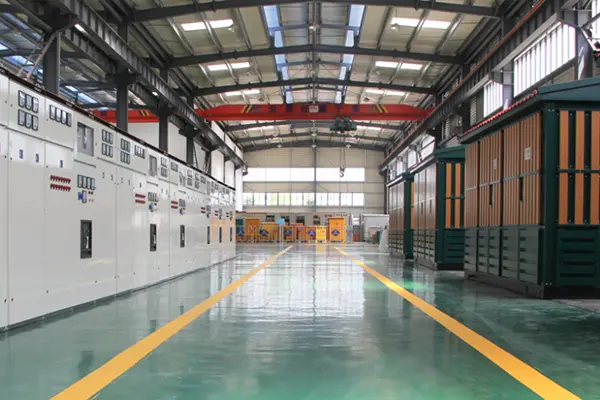

مصنع لوقاو
