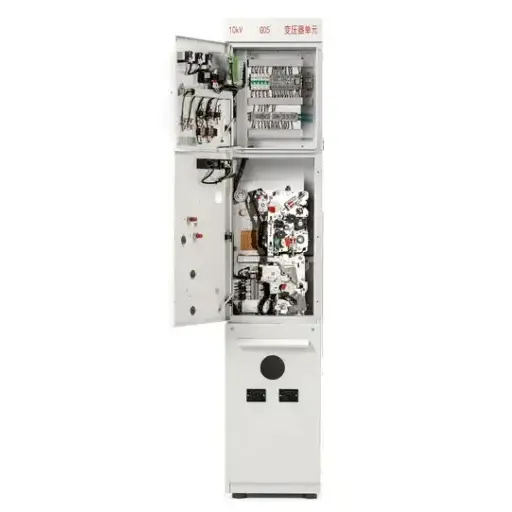

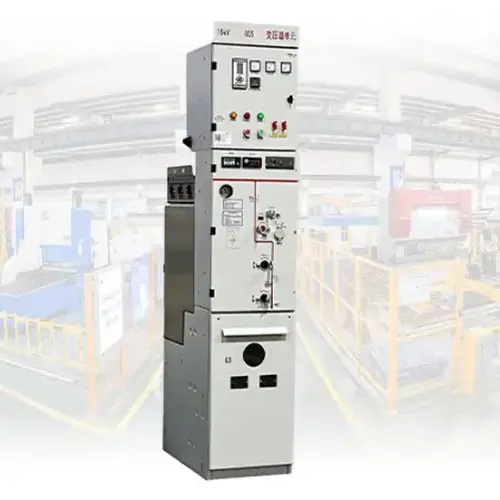

لوحة المفاتيح الكهربائية المعزولة RMU MV HV مع VCB

ما هذا؟

إن لوحة المفاتيح الكهربائية المعزولة RMU MV HV المزودة بـ VCB عبارة عن جهاز توزيع كهربائي مُجمَّع في المصنع ومغلق بالمعدن يجمع بينالوحدة الرئيسية الحلقية (RMU)وظيفة مع تقنية قواطع دوائر الفراغ (VCB). تتيح وحدة RMU تكوين الشبكة الحلقية، حيث يمكن أن تتدفق الطاقة من أي اتجاه، مما يضمن استمرارية الإمداد. يقوم VCB، الموجود في قاطع فراغ محكم، بإطفاء الأقواس خلال أجزاء من الثانية عند حدوث أخطاء.

تشير RMU (الوحدة الرئيسية الحلقية) إلى مجموعة المفاتيح الكهربائية المدمجة المصممة للشبكات الكهربائية الحلقية. على عكس أنظمة التوزيع الشعاعي حيث يمكن لخطأ واحد أن يقطع الطاقة عن الأحمال النهائية بأكملها، تتيح لك وحدة RMU إنشاء تكوين حلقة: يمكن أن تتدفق الطاقة من أي اتجاه. عند حدوث خطأ في قسم واحد، يمكنك ببساطة عزل هذا القسم بينما تستمر بقية الشبكة في تلقي الطاقة من التغذية البديلة.

VCB (قاطع الدائرة الكهربائية) هو قلب نظام الحماية لهذه اللوحة. داخل قاطع فراغ مغلق، يمكن لقاطع الدائرة إطفاء الأقواس الكهربائية خلال ميلي ثانية عند حدوث خطأ. نظرًا لعدم وجود هواء أو زيت داخل القاطع، يتم إخماد القوس على الفور تقريبًا، مما يقلل من الضرر الذي يلحق بالمعدات النهائية ويطيل عمر الاتصال.

تشير مجموعة المفاتيح الكهربائية المعزولة MV HV إلى أن هذا المنتج يعمل في نطاق الجهد المتوسط ​​إلى الجهد العالي (عادةً من 12 كيلو فولت إلى 40.5 كيلو فولت) ويستخدم تقنية عزل متقدمة - إما غاز SF6 أو عازل صلب - لعزل الأجزاء الحية عن البيئة.

ماذا يمكن أن تفعل؟

1. التحكم في توزيع الطاقة - تشغيل/إيقاف الدوائر يدويًا أو عبر SCADA

2. الحماية من الأخطاء – مقاطعة تيارات الدائرة القصيرة حتى 31.5 كيلو أمبير

3. عزل الشبكة - الكابلات الصادرة المؤرضة بشكل آمن للصيانة

تمكن هذه اللوحة المرافق والمنشآت الصناعية والمباني التجارية من تحقيق أوقات توقف قريبة من الصفر مع الحفاظ على السلامة المطلقة للموظفين. تم تصميم كل لوحة مفاتيح معزولة RMU MV HV مزودة بـ VCB لتعمل في أقسى البيئات.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

حماية VCB المتكاملة --- على عكس وحدات RMU القياسية ذات الصمامات، توفر لوحة المفاتيح الكهربائية المعزولة RMU MV HV المزودة بـ VCB انقطاعًا كاملاً للخطأ. لا يتطلب قاطع الفراغ أي صيانة طوال عمره.

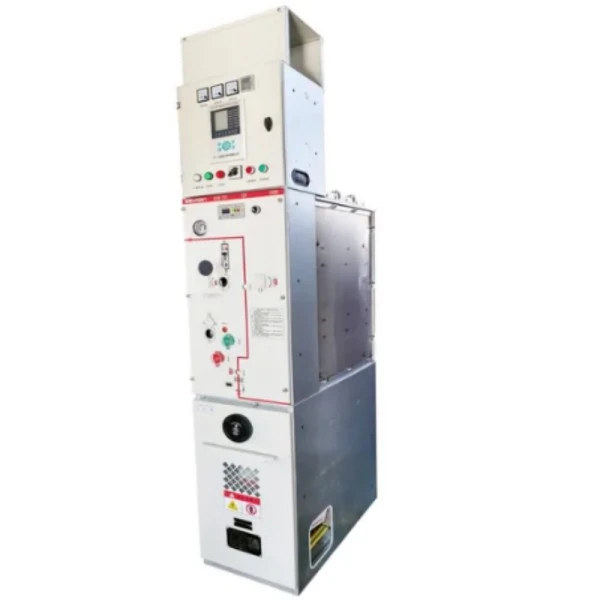

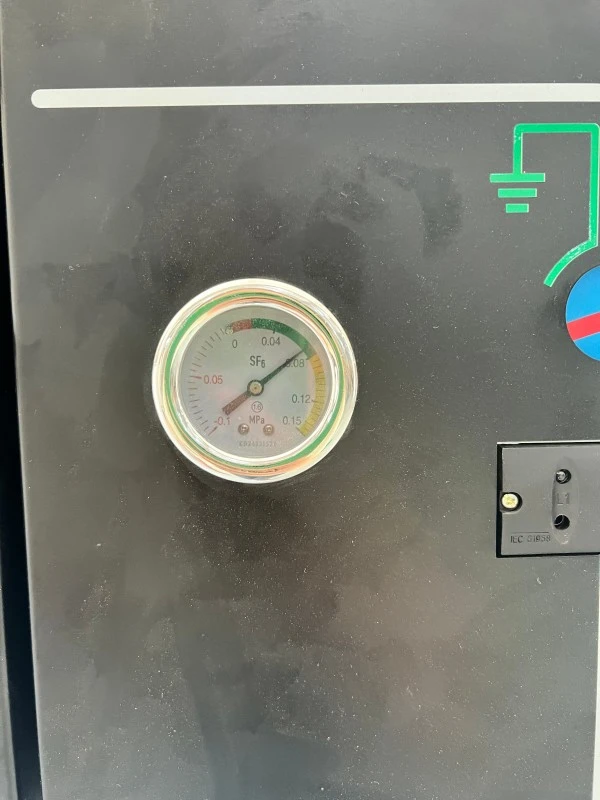

خزان العزل SF6 المختوم --- يتم وضع جميع الأجزاء الحية في خزان من الفولاذ المقاوم للصدأ مقاس 3 مم مع تسرب سنوي <0.1٪. لا يوجد تنظيف، ولا يوجد اختبار عزل، ولا يتعرض للغبار أو الضباب الملحي.

يوفر مفتاح قطع الاتصال ثلاثي المواضع أوضاعًا متصلة ومنفصلة ومؤرضة مع تشابك ميكانيكي لمنع التسلسلات غير الصحيحة.

مقاومة القوس الداخلي --- تم اختبارها عند 20 كيلو أمبير/1 ثانية مع تخفيف الضغط الذي يوجه الغازات الساخنة بعيدًا عن المشغل.

بصمة مدمجة --- تشغل مساحة أرضية أقل بنسبة 30-50% من المفاتيح الكهربائية المعزولة بالهواء، وهي مثالية للمحطات الفرعية ذات المساحة المحدودة.

المراقبة عن بعد --- جهات الاتصال المساعدة القياسية بالإضافة إلى اتصال Modbus أو IEC 61850 الاختياري.

التطبيقات

● توزيع الطاقة في المناطق الحضرية (محطات فرعية في الطابق السفلي، المجمعات التجارية)

● مزارع الرياح والطاقة الشمسية (تقاوم الاهتزازات ودرجات الحرارة القصوى)

● المنشآت الصناعية (الصلب، الأسمنت، البتروكيماويات)

● مراكز البيانات (متطلبات وقت التشغيل من المستوى III/IV)

● محطات جر السكك الحديدية الفرعية (أنظمة 25 كيلو فولت)

● عمليات التعدين (البيئات المتربة والرطبة)

ميزة سؤال وجواب

س: كيف يختلف VCB عن مفتاح فصل التحميل؟

ج: يقوم مفتاح فصل التحميل بمقاطعة تيارات الحمل العادية فقط. يقوم VCB الموجود في لوحة المفاتيح الكهربائية المعزولة RMU MV HV المزودة بـ VCB بمقاطعة تيارات الأعطال التي تصل إلى 31.5 كيلو أمبير بالمللي ثانية، باستخدام قاطع فراغ بدون وسط قابل للتأين.

تفاصيل الإنتاج

عملية التصنيع

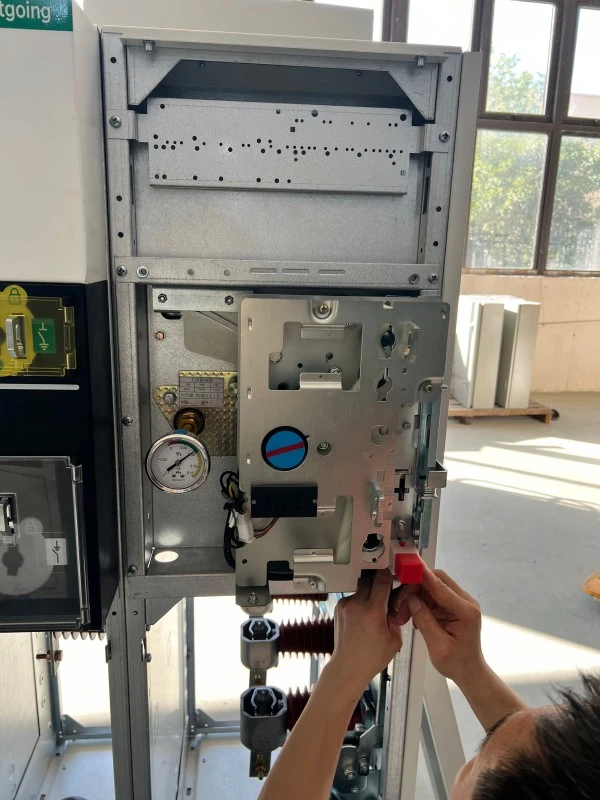

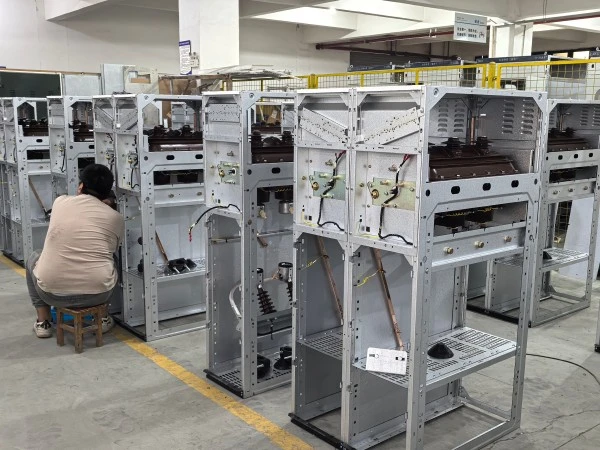

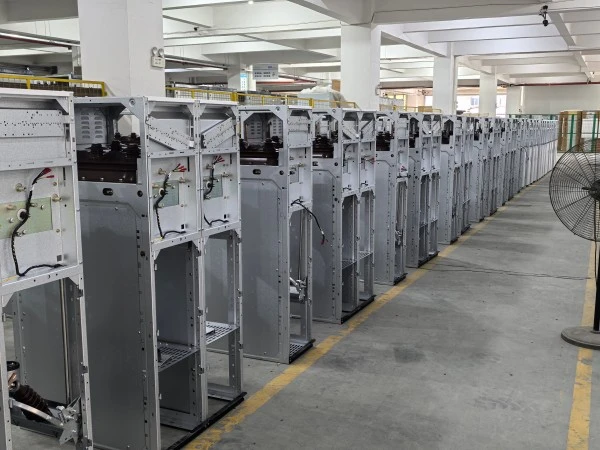

● تصنيع الخزان --- فولاذ مقاوم للصدأ 316L مقطوع بالليزر، ملحوم آليًا، تم فحصه بالأشعة السينية، واختبار الضغط عند 0.4 ميجا باسكال لمدة 24 ساعة.

● مجموعة قاطع الفراغ --- يخضع كل قاطع لاختبار الجهد العالي 70 كيلو فولت تيار متردد وقياس مقاومة التلامس.

● معالجة SF6 --- تم إخلاء الخزان إلى أقل من 10 باسكال، ثم تم ملؤه بغاز SF6 (نقاوة> 99.97%، نقطة الندى <-50 درجة مئوية). يقوم جهاز شم الهالوجين بفحص جميع الأختام.

● الاختبار --- التحمل الميكانيكي (1000 دورة)، العزل الكهربائي (70 كيلو فولت/1 دقيقة)، التفريغ الجزئي (<5pC)، والقوس الداخلي (20 كيلو أمبير/1 ثانية).

ضمان الجودة والشهادات

لماذا تختار لوغاو باور؟

RMU مع VCB مقابل RMU مع Fuse

بشكل عام، يوصى بوحدات VCB RMU لأنظمة توزيع الطاقة ذات السعة المتوسطة والكبيرة التي تتطلب عمليات تحويل متكررة وحماية متقدمة ومراقبة عن بعد. تُعد وحدات Fuse RMU حلاً فعالاً من حيث التكلفة لحماية المحولات وشبكات التوزيع الأصغر ذات الأحمال المستقرة نسبيًا.

التغليف والشحن وخدمات ما بعد البيع

التعبئة والتغليف

1. غلاف داخلي لفيلم VCI + حشوة رغوية + صندوق خشب رقائقي 9 مم

2. تم تخفيض ضغط SF6 إلى 0.05MPa للنقل

ما بعد البيع والضمان

1. فترة الضمان: 12 شهرًا من بدء التشغيل أو 18 شهرًا من الشحن، أيهما يأتي أولاً.

2. التغطية: عيوب المواد/التصنيع، إعادة تعبئة SF6 للتسريبات > 0.5%/سنة، فقدان الفراغ VCB.

3. الاستثناءات: التثبيت غير الصحيح، القوة القاهرة، التعديل غير المصرح به، المواد الاستهلاكية.

خدمات:

1. استكشاف الأخطاء وإصلاحها عن بعد مجانًا (الاستجابة على مدار 24 ساعة)

2. إرسال قطع الغيار خلال 48 ساعة (المستودعات الإقليمية)

3. الضمان الممتد متاح (2، 3، أو 5 سنوات)

الأسئلة المتداولة

س 1: هل يمكنك تقديم تقارير اختبار النوع و FAT؟

ج: نعم. تتوفر تقارير اختبار نوع IEC. نرحب باختبار قبول المصنع في مصنعنا بمقاطعة تشجيانغ. يتوفر فحص الطرف الثالث (SGS، BV) بتكلفة العميل.

س2: كيف يتم التعامل مع مطالبات الضمان دوليًا؟

ج: أرسل الصور/مقاطع الفيديو بالبريد الإلكتروني إلىlugaoteam@lugaoelectric.com. التشخيص عن بعد خلال 24 ساعة. بالنسبة للعيوب التي يغطيها التأمين، سنرسل قطع الغيار مجانًا.

س 3: ما هو عمر الخدمة المتوقع للوحة المفاتيح الكهربائية المعزولة RMU MV HV المزودة بـ VCB؟

ج: خزان وقضبان SF6: 30 عامًا. قاطع VCB: 10000 عملية أو 30 عامًا. إصلاح الآلية: 15-20 سنة. إجمالي عمر الخدمة: 25-30 سنة مع الصيانة المناسبة.

س 4: ما هي شروط الدفع التي تقبلونها؟

ج: العملاء لأول مرة: 30% T/T مقدمًا، 70% قبل الشحن. العملاء المؤسسون: 20% T/T + 80% مقابل نسخة B/L. L/C في الافق مقبول.

س5: هل يمكن استخدام لوحة المفاتيح الكهربائية المعزولة RMU MV HV المزودة بـ VCB على ارتفاعات عالية؟

ج: التصميم القياسي ≥2000m. نسخة عالية الارتفاع (زيادة الزحف، ارتفاع ضغط SF6) متاحة لما يصل إلى 3500 متر. هندسة مخصصة لـ> 3500 م.
