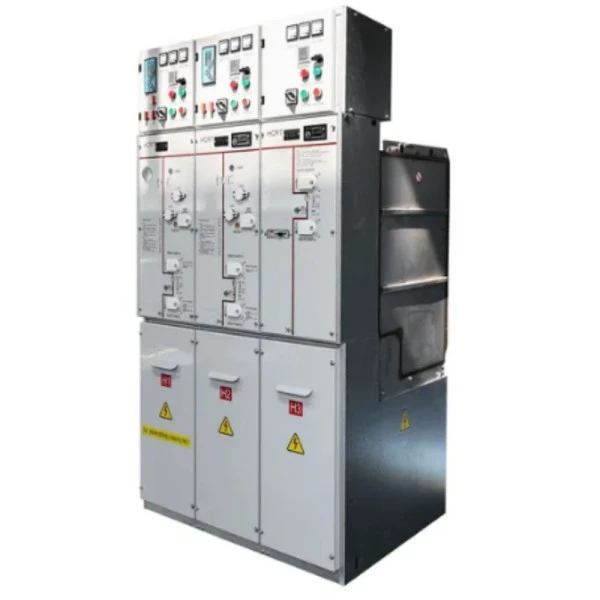

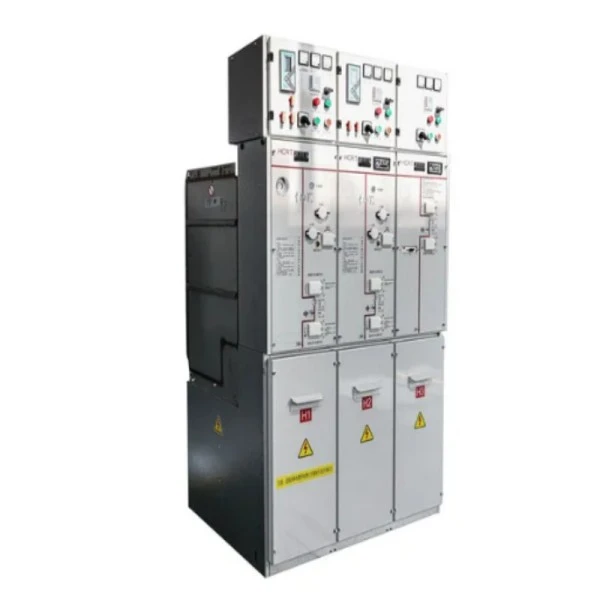

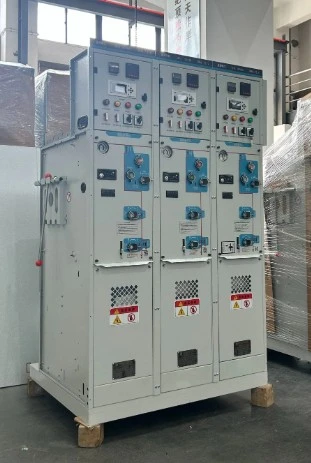

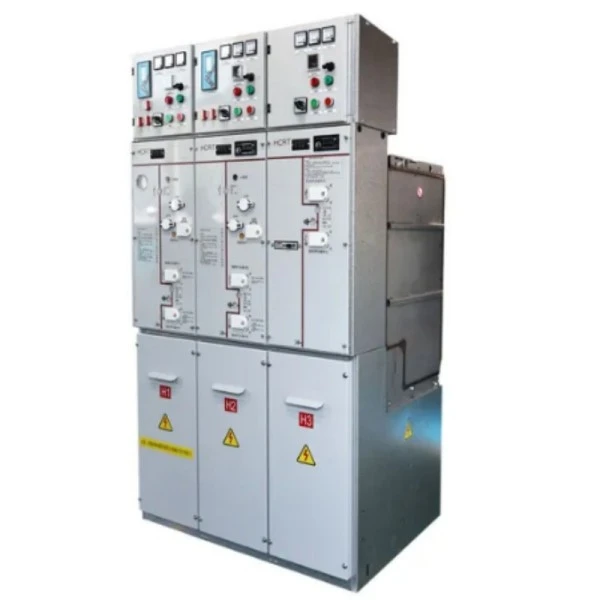

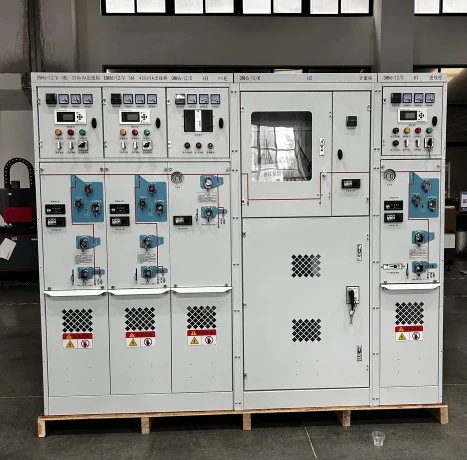

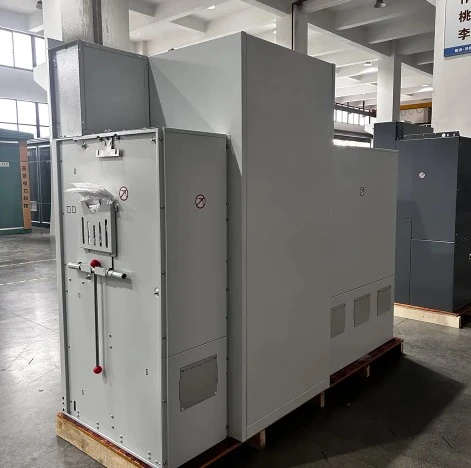

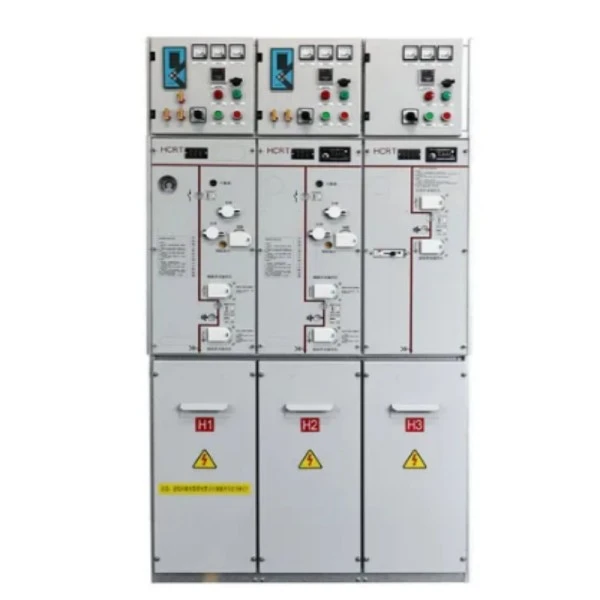

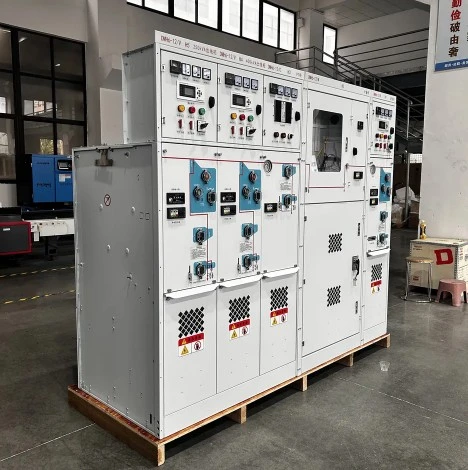

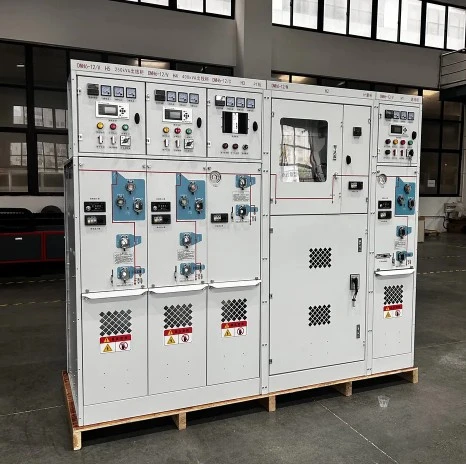

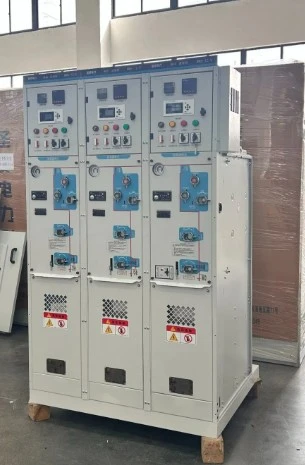

مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​35 كيلو فولت Sf6

إن مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 بقدرة 35 كيلو فولت عبارة عن جهاز كهربائي مغلق بالمعدن يتم تجميعه في المصنع ويستخدم غاز سداسي فلوريد الكبريت (SF6) كوسيلة عازلة ومخمدة للقوس الكهربائي. على عكس المفاتيح الكهربائية التقليدية من النوع المفتوح، فإن جميع الأجزاء الحية --- بما في ذلك قاطع الدائرة الكهربائية وفاصل الفصل ومفتاح التأريض --- تكون محكمة الغلق داخل خزان من الفولاذ المقاوم للصدأ مملوء بغاز SF6 عند ضغط متحكم فيه.

ماذا يمكن أن تفعل؟

في المقام الأول، تكون مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 بجهد 35 كيلو فولت مسؤولة عن استقبال الطاقة الكهربائية وتوزيعها والتحكم فيها في شبكات الطاقة بقدرة 35 كيلو فولت. إنه يحمي المحولات والمحركات والمغذيات من الأحمال الزائدة والدوائر القصيرة والجهد الزائد العابر. عند حدوث خطأ، يقوم قاطع الدائرة SF6 بإطفاء القوس خلال أجزاء من الثانية، مما يضمن الحد الأدنى من الضرر للمعدات النهائية. بالإضافة إلى ذلك، فهو يتيح عمليات التبديل عن بعد ومراقبة الحالة في الوقت الفعلي، مما يجعله مكونًا أساسيًا للشبكات الذكية الحديثة. في الأساس، فهو يحل محل المفاتيح الكهربائية الضخمة المعزولة بالهواء (AIS) في التطبيقات التي تكون فيها المساحة محدودة أو تكون الظروف البيئية شديدة.

مزايا المنتج

عند تقييم مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 بقدرة 35 كيلو فولت، يبرز حل Lugao Power من خلال خمس مزايا رئيسية:

1. موثوقية فائقة: نظرًا لأن غاز SF6 يوفر قوة عازلة فائقة (حوالي 3 أضعاف قوة الهواء)، فإن المكونات الداخلية محصنة ضد الغبار والرطوبة والضباب الملحي والتلوث. وينتج عن ذلك معدل فشل منخفض للغاية — أقل من 0.1% على مدار عشر سنوات من التشغيل.

2. البصمة المدمجة: التصميم المختوم يقلل بشكل كبير من الخلوص من مرحلة إلى مرحلة ومن مرحلة إلى الأرض. تشغل الوحدة الرئيسية الحلقية النموذجية Lugao 35kV SF6 مساحة 1.2 مترًا مربعًا فقط لكل وحدة تغذية، مقارنة بـ 3.5 مترًا مربعًا لنظام AIS. وهذا يسمح للمرافق والمنشآت الصناعية بالتعديل التحديثي أو التوسع ضمن آثار المباني الحالية.

3. تشغيل بدون صيانة: نظرًا لأن جميع الأجزاء المتحركة تعمل في بيئة SF6 جافة ومغلقة، فليست هناك حاجة للتنظيف المنتظم، أو تعديل الاتصال، أو اختبار مقاومة العزل. الفحص الوحيد الموصى به هو قراءة مقياس ضغط الغاز مرة واحدة كل ستة أشهر. على مدى 20 عامًا من عمر الخدمة، يوفر هذا ما يصل إلى 70% من نفقات التشغيل.

4. سلامة معززة للموظفين: تم تصنيف الخزان الملحوم المغلق بالمعدن من أجل احتواء خطأ القوس الداخلي (IAC) حتى 50kA/1s. حتى في حالة وجود خطأ داخلي، يقوم صمام تخفيف الضغط بتوجيه الغازات الساخنة إلى قناة عادم آمنة - وليس باتجاه المشغل أبدًا. تتوافق جميع الأقفال المتداخلة مع المواصفة IEC 62271-200.

5. الأداء في جميع الأحوال الجوية: من -40 درجة مئوية في المحطات الفرعية في جبال الألب إلى +55 درجة مئوية في مزارع الطاقة الشمسية الصحراوية، تعمل مجموعة المفاتيح الكهربائية المغلقة ذات الجهد المتوسط ​​SF6 بجهد 35 كيلو فولت دون انخفاض درجة الحرارة. لا يلزم وجود أي أثر للتدفئة أو تكييف الهواء داخل العلبة.

ميزات المنتج

● تشتمل مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 من Lugao Power بقدرة 35 كيلو فولت على الميزات التقنية المحددة التالية:

1. خزان الفولاذ المقاوم للصدأ الملحوم: سمك 3 مم، درجة 316L، تم اختبار تسرب الهيليوم إلى أقل من 0.1% سنويًا. لا توجد جوانات أو حلقات O معرضة للغلاف الجوي.

2. مفتاح ثلاثي المواضع: مفتاح فصل الحمل المتكامل، ومفتاح الفصل، ومفتاح التأريض في آلية واحدة. يمنع التعشيق الميكانيكي عمليات التسلسل غير الصحيحة.

3. مقياس الضغط SF6 (معوض درجة الحرارة): يوفر قراءة حقيقية للضغط بغض النظر عن درجة الحرارة المحيطة. المنطقة الخضراء = 0.12-0.14 ميجا باسكال (مطلقة). اتصالات إنذار الضغط المنخفض متاحة للمراقبة عن بعد.

4. خيار قاطع الدائرة الفراغية: لحماية وحدة التغذية، يجمع قاطع الفراغ المدمج مع العزل الخارجي SF6 بين قدرة القطع العالية للفراغ وقوة عزل SF6. تيار كسر الدائرة القصيرة المقدر: 31.5 كيلو أمبير.

5. حجرة الكابل: غطاء أمامي كبير قابل للإزالة يسمح بسهولة الوصول لتركيب مقبض الكابل. مناسب للكابلات النحاسية أو الألومنيوم أحادية النواة التي يصل حجمها إلى 500 مم².

6. المحرك المغناطيسي أو الزنبركي: متوفر إما كمشغل مغناطيسي (لـ 100000 عملية ميكانيكية) أو آلية زنبركية للطاقة المخزنة (للمشاريع الحساسة للتكلفة).

7. الناقل المقلد للوحة الأمامية: رسم تخطيطي من سطر واحد واضح ومنقوش مع مؤشرات LED لموضع المفتاح وحالة التأريض وضغط SF6.

8. جهات الاتصال المساعدة: 6NO + 6NC، مصنفة لـ 220V DC، مدفوعة مباشرة من العمود الرئيسي (لا توجد حدبات للانزلاق).

تطبيق المنتج

إن تعدد استخدامات مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 بقدرة 35 كيلو فولت يجعلها مناسبة للتطبيقات التالية:

1. مزارع الرياح: تستخدم في قاعدة كل برج توربيني أو في حلقات تجميع المنصات البحرية. يتحمل الاهتزازات ورذاذ الملح والأماكن الضيقة.

2. محطات الطاقة الشمسية الكهروضوئية: يتم تركيبها عند مخرجات صندوق التجميع والجانب الأساسي للمحول التصاعدي. يمنع التصميم المحكم دخول الغبار في البيئات الصحراوية.

3. المحطات الفرعية الصناعية: مصانع الصلب، ومصانع الأسمنت، ومنشآت البتروكيماويات حيث يتطلب الإنتاج المستمر وقت تشغيل طويل. تعمل مجموعة المفاتيح الكهربائية SF6 على تغذية المحركات الكبيرة (3 ميجاوات - 10 ميجاوات) وأفران القوس.

4. مراكز البيانات: توفر إمدادًا واردًا موثوقًا بقدرة 35 كيلو فولت للمولدات الاحتياطية وأنظمة UPS. حجمها الصغير يترك مساحة أرضية أكبر لرفوف تكنولوجيا المعلومات.

5. محطات جر السكك الحديدية الفرعية: للسكك الحديدية المكهربة بأنظمة 27.5 كيلو فولت أو 35 كيلو فولت. الالمفاتيح الكهربائية SF6يتعامل مع التبديل المتكرر (ما يصل إلى 5000 عملية في السنة) دون تآكل التلامس.

6. المحطات الفرعية تحت الأرض: في مراكز المدن أو المجمعات التجارية حيث تكون الأراضي باهظة الثمن. يمكن تكديس مجموعة المفاتيح الكهربائية في مستويين داخل قبو بارتفاع 2.5 متر.

7. التوزيع الثانوي للمرافق: كوحدة رئيسية حلقية (RMU) لتغذية المجمعات السكنية أو المجمعات الصناعية الصغيرة من حلقة 35 كيلو فولت.

المعايير التي نلتزم بها

تم تصميم وتصنيع مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 من Lugao Power بجهد 35 كيلو فولت وفقًا للمعايير الدولية والصناعية لضمان السلامة والموثوقية وعمر الخدمة الطويل.

تفاصيل الإنتاج

تخضع كل وحدة من مجموعة المفاتيح الكهربائية المغلقة SF6 ذات الجهد المتوسط ​​بقدرة 35 كيلو فولت من Lugao Power لخطوات تصنيع صارمة:

● تصنيع الخزان: يتم لحام صفائح الفولاذ المقاوم للصدأ 316L المقطوعة بالليزر بواسطة الروبوت في أداة الرقص. يتم فحص جميع اللحامات باستخدام الصبغة المخترقة والأشعة السينية للثقوب. يتم بعد ذلك اختبار ضغط كل خزان عند 0.3 ميجا باسكال (2*ضغط التشغيل) لمدة 24 ساعة.

● المعالجة السطحية: يتم فوسفات الجزء الخارجي ومطلي بمسحوق بوليستر إيبوكسي RAL 7035 (سمك لا يقل عن 80 ميكرومتر). مقاومة رذاذ الملح: 1000 ساعة.

● معالجة غاز SF6: بعد تجميع جميع المكونات الداخلية (البطانات، نقاط الاتصال، المحركات)، يتم تفريغ الخزان إلى أقل من 10 باسكال. ثم يتم ملء غاز SF6 بنقاء أكبر من 99.97% إلى 0.12 ميجا باسكال بشكل مطلق. يتم التحقق من نقطة الندى عند <-50 درجة مئوية.

● اختبار التحمل الميكانيكي: يتم تدوير كل آلية تشغيل 500 مرة (فتح/إغلاق/تأريض) على منصة الاختبار قبل التجميع النهائي.

● اختبار الجهد العالي: تردد الطاقة 70 كيلو فولت/1 دقيقة يتحمل الجهد (الجاف) واختبار نبض البرق 110 كيلو فولت/1.2/50 ميكروثانية.

● قياس التفريغ الجزئي: أقل من 5pC عند جهد مقنن 1.1× (38.5 كيلو فولت). تم قياسها باستخدام كاشف PD واسع النطاق.

● كشف التسرب: يقوم مسبار الشم (كاشف الهالوجين) بمسح كل وصلة لحام وشفة جلبة. معدل التسرب مضمون <0.1% سنويًا.

● إمكانية التتبع: تتلقى كل مجموعة مفاتيح رمز QR فريدًا. يرتبط رمز الاستجابة السريعة بتقرير اختبار المصنع بما في ذلك منحنيات اختبار الضغط ومستويات PD وتاريخ تعبئة الغاز.

المفاتيح الكهربائية المختومة SF6 مقابل المفاتيح الكهربائية المعزولة بالهواء (AIS)

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: كم مرة تحتاج مجموعة المفاتيح الكهربائية المختومة SF6 ذات الجهد المتوسط ​​35 كيلو فولت إلى إعادة التعبئة؟

ج: في ظل الظروف العادية، يكون معدل التسرب أقل من 0.1% سنويًا. عند التعبئة الأولية البالغة 0.12 ميجا باسكال، سيستغرق الأمر أكثر من 20 عامًا للوصول إلى عتبة الإنذار (0.10 ميجا باسكال). نوصي بفحص مقياس الضغط كل 6 أشهر. ليست هناك حاجة عادةً إلى إعادة التعبئة خلال فترة الضمان البالغة سنة واحدة ما لم يكن هناك فشل في الختم.

س2: هل غاز SF6 ضار بالبيئة؟ وهل تقدم لوقاو بدائل؟

ج: يمتلك SF6 قدرة عالية على الاحتباس الحراري (قدرة الاحترار العالمي = 23,500). ومع ذلك، تستخدم مجموعة المفاتيح الكهربائية المغلقة SF6 ذات الجهد المتوسط ​​35 كيلو فولت من Lugao أقل من 2 كجم لكل وحدة، كما أن تصميم الخزان المحكم الخاص بنا يزيل الانبعاثات فعليًا. بالنسبة للمشاريع التي تتطلب غازًا صديقًا للبيئة، فإننا نقدم تعبئة اختيارية "للغاز الأخضر" (C5-FK) مع قدرة أقل على إحداث الاحترار العالمي بنسبة 99%، على الرغم من انخفاض معدل العزل قليلاً.

س3: هل يجوز ذلك؟المفاتيح الكهربائيةيمكن استخدامها في الهواء الطلق دون ضميمة إضافية؟

ج: نعم، إن مجموعة المفاتيح الكهربائية المختومة ذات الجهد المتوسط ​​SF6 بقدرة 35 كيلو فولت نفسها حاصلة على تصنيف IP67 للخزان المغلق وIP4X لحجرة الجهد المنخفض. ومع ذلك، بالنسبة للتركيب الخارجي المباشر، نوصي بطلب خيار "غطاء المحرك المقاوم للعوامل الجوية" (يضيف تصنيف IP54 إلى الحجرة بأكملها). بخلاف ذلك، قم بتثبيته داخل كشك أساسي أو مبنى محطة فرعية.

س 4: هل يغطي الضمان لمدة سنة غاز SF6 نفسه؟

ج: نعم، إذا تم تأكيد التسرب (باستخدام فقاعة الصابون أو اختبار الكاشف) خلال فترة الضمان، فستوفر شركة Lugao أسطوانة غاز بديلة وتعيد إغلاق التركيبات مجانًا. ومع ذلك، إذا كان التسرب ناتجًا عن ضرر مادي (على سبيل المثال، اصطدام رافعة شوكية بالخزان)، يكون الإصلاح قابلاً للفوترة.

س5: هل يمكنني تحديث واجهة SCADA عن بعد إلى مجموعة المفاتيح الكهربائية هذه؟

ج: جميع الوحدات تأتي مع جهات اتصال مساعدة قياسية 6NO+6NC جاهزة للاتصال بـ RTU أو PLC. للمراقبة المتقدمة، نقدم وحدة توصيل اختيارية مع مخرجات Modbus RTU (RS485) أو IEC 61850 (Ethernet)، مما يوفر ضغط SF6 في الوقت الفعلي، وموضع التبديل، وبيانات عداد التشغيل.
