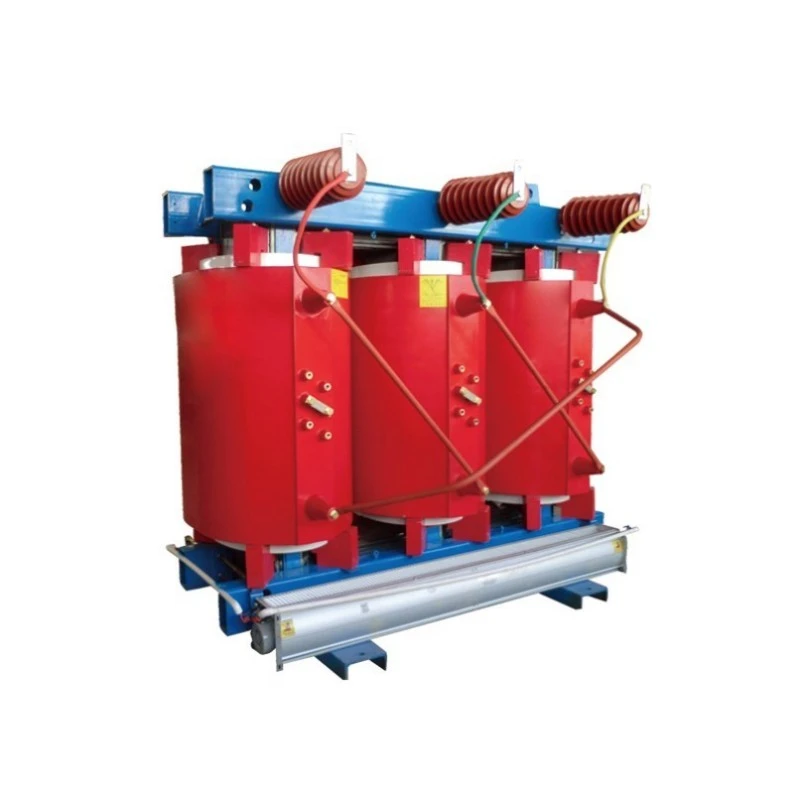

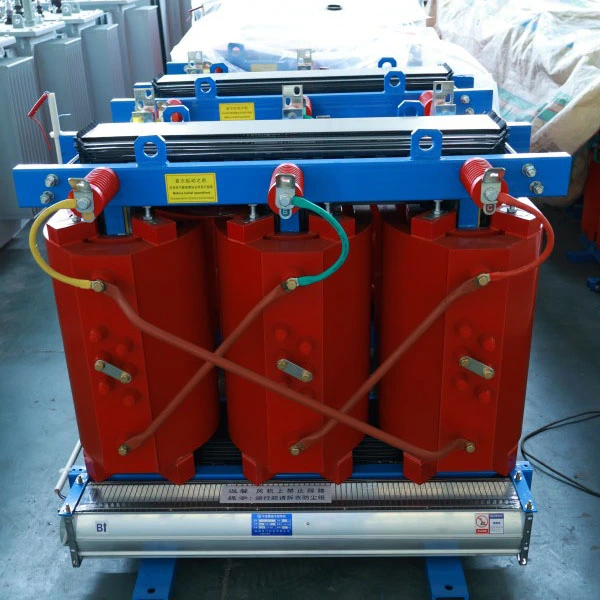

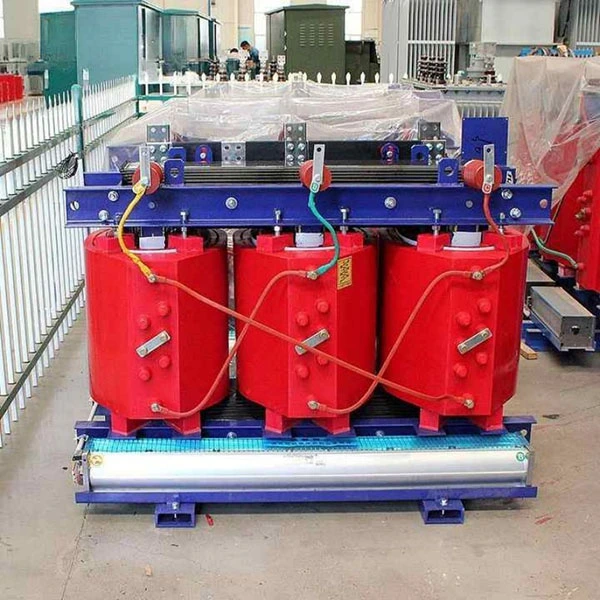

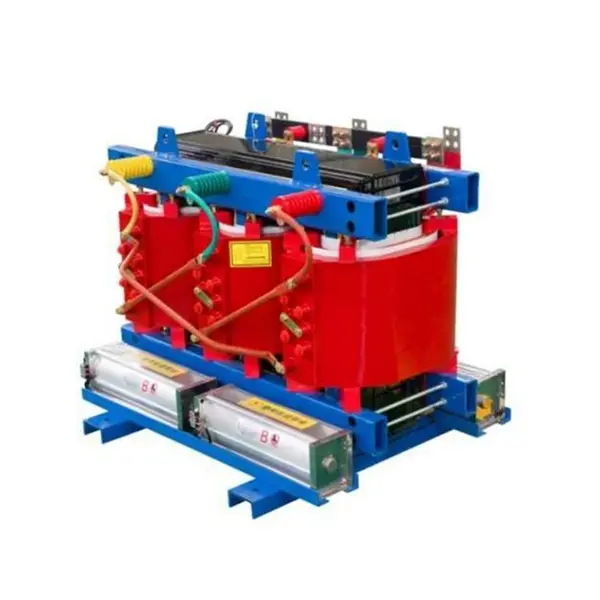

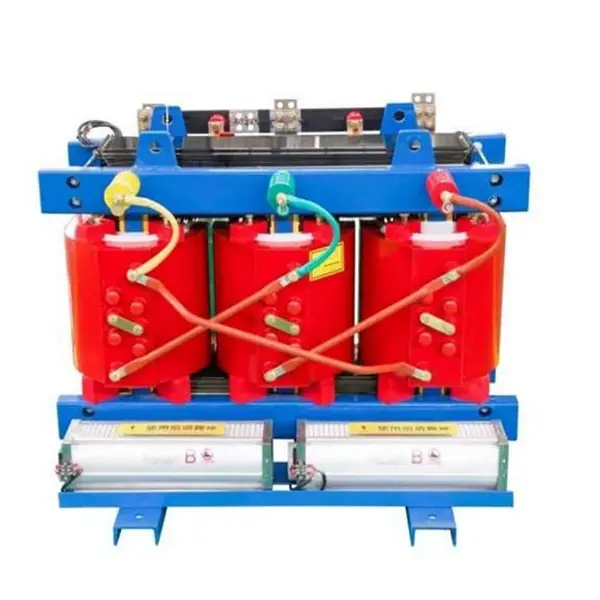

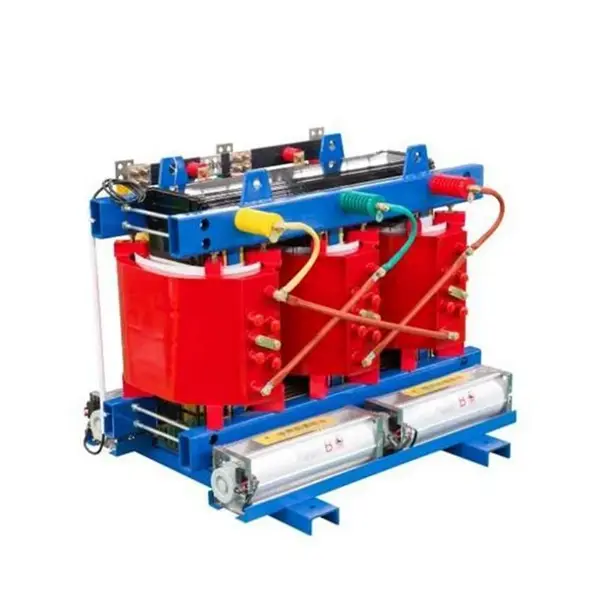

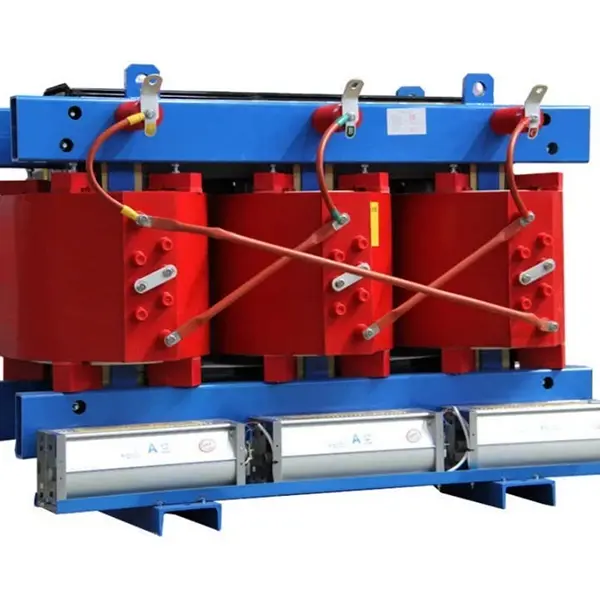

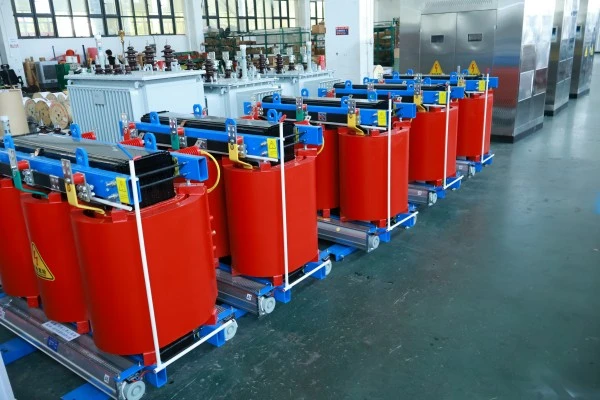

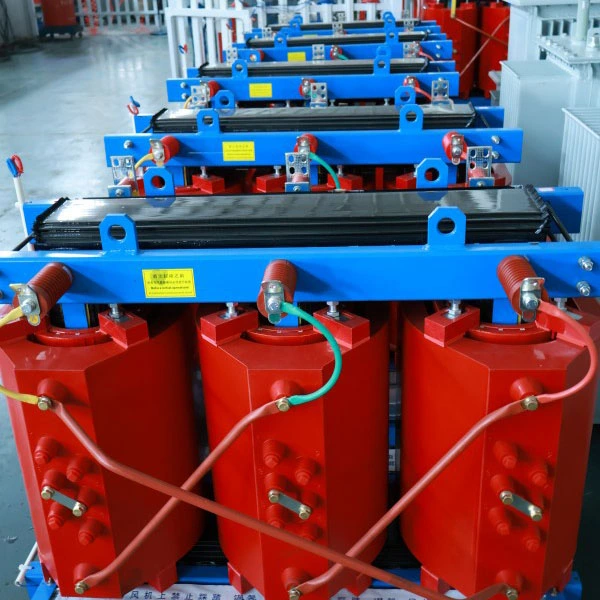

SCB13 800kva محول الطاقة المصبوب من راتنجات الايبوكسي

ما هي هذه المعدات؟

إن محول الطاقة المصبوب من راتنجات الإيبوكسي SCB13-800kVA هو محول طاقة ثلاثي الطور يتم تصنيعه باستخدام عملية صب راتنجات الإيبوكسي الفراغية. إنه ينتمي إلى عائلة المحولات من النوع الجاف الموفرة للطاقة.

انهيار رمز النموذج:

● S – ثلاث مراحل

● ج – الراتنج المصبوب (الإيبوكسي)

● ب – لف الرقائق ذات الجهد المنخفض

● 13 – رمز سلسلة الأداء، يمثل مستوى كفاءة الطاقة

ماذا يفعل؟

الوظيفة الأساسية لهذه المعدات هي خفض الجهد العالي (10kV أو 35kV) إلى الجهد المنخفض (400V/380V)، مما يوفر طاقة آمنة ومستقرة لمختلف الأحمال الكهربائية. وعلى عكس المحولات التقليدية المملوءة بالزيت، فإنها لا تستخدم الزيت العازل للتبريد. وبدلاً من ذلك، فهو يعمل باستخدام العزل الصلب الإيبوكسي مع تبريد الهواء الطبيعي.

وصف المنتج

إن محول الطاقة المصبوب من راتنجات الإيبوكسي SCB13-800kVA هو محول عالي الكفاءة،محول من النوع الجاف ثلاثي الطورمصممة لتوزيع الطاقة الحديثة. إنه يتميز بصب فراغ راتنجات الإيبوكسي، ولفائف رقائق منخفضة الجهد، ويفي بمعايير كفاءة الطاقة GB 20052-2020 المستوى 2 (تقترب من المستوى 1). مثالية للتطبيقات التي تتطلب توفير الطاقة والسلامة من الحرائق والموثوقية.

تم تصنيفها بـ 800 كيلو فولت أمبير مع نسبة جهد قياسية تبلغ 10 كيلو فولت/0.4 كيلو فولت (قابلة للتخصيص إلى 6 كيلو فولت، أو 20 كيلو فولت، أو 35 كيلو فولت). يعمل العزل الصلب الإيبوكسي الخالي من الزيت على التخلص من مخاطر التسرب والحرائق والانفجار، مما يجعله مناسبًا للمباني الشاهقة ومترو الأنفاق والمستشفيات ومراكز البيانات والمصانع الكيميائية.

الأداء الكهربائي الرئيسي: فقدان الحمل ≥1090 وات، وفقدان الحمل (120 درجة مئوية) ≥6260 وات، ومقاومة الدائرة القصيرة 6% (قابلة للتعديل 4%-10%)، والتفريغ الجزئي ≥5pC، والضوضاء ≥55dB عند 1 متر.

مجهزة بنظام ذكي للتحكم في درجة الحرارة (أجهزة استشعار PT100، تشغيل/إيقاف المروحة تلقائيًا، إنذار ارتفاع درجة الحرارة والرحلة) واتصال RS485 لتكامل نظام BA. تضمن عملية الصب VPI تغليفًا مقاومًا للرطوبة ومثبطًا للهب. يستخدم Core فولاذ السيليكون عالي النفاذية مع وصلات متدرجة. الحماية القياسية IP20 (IP23 اختياري).

بفضل عمر التصميم الذي يبلغ 30 عامًا والحد الأدنى من الصيانة، يعد SCB13-800kVA خيارًا موثوقًا واقتصاديًا لأنظمة التوزيع الجديدة أو المحدثة.

تطبيق المنتج

التطبيقات النموذجية:

المباني الشاهقة والمجمعات التجارية والمستشفيات ومراكز البيانات ومحطات مترو الأنفاق والمطارات والمصانع الكيماوية ومحطات الطاقة المتجددة وأي مكان تكون فيه السلامة من الحرائق مطلبًا بالغ الأهمية.

ميزة المنتج

كفاءة عالية وتوفير الطاقة – انخفاض تكاليف التشغيل

تم تقليل خسائر عدم التحميل بنسبة 20%-37% مقارنة بسلسلة SCB11؛ تم تقليل خسائر التحميل بنسبة 15%-30%

فقدان الحمل النموذجي 800 كيلو فولت أمبير ≥ 1090 وات، فقدان الحمل (عند 120 درجة مئوية) ≥ 6260 وات

يفي بمعايير كفاءة الطاقة GB 20052-2020 المستوى 2؛ تصل بعض المعلمات إلى المستوى 1

حساب المنفعة الاقتصادية:

استنادًا إلى 8000 ساعة تشغيل سنويًا بسعر 0.11 دولار أمريكي/كيلوواط ساعة، مقارنة بمحول SCB11 القياسي، فإن توفير الكهرباء السنوي يتراوح ما بين 2000 إلى 2700 دولار أمريكي تقريبًا. يتم استرداد فرق السعر في حوالي 3 سنوات.

السلامة والموثوقية - مقاومة للحريق والانفجار مع عدم وجود مخاطر

المزايا الأساسية:

الإطفاء الذاتي: نقطة اشتعال راتنجات الإيبوكسي > 300 درجة مئوية؛ اللهب لا ينتشر، وينطفئ من تلقاء نفسه عند إزالة مصدر الحرارة

تصميم خالٍ من الزيت: يزيل تمامًا مخاطر تسرب الزيت والحرائق والانفجار؛ لا حاجة لحفرة لاحتواء النفط

قدرة عالية على تحمل ماس كهربائى: يزيد الهيكل المقوى بالألياف الزجاجية عالي القوة الذي تم تشكيله عن طريق الصب الفراغي من قدرة تحمل ماس كهربائى بأكثر من 30٪

تفريغ جزئي منخفض للغاية: يمكن التحكم في التفريغ الجزئي تحت 5pC، مما يبطئ بشكل كبير عمر العزل

معالجة مخاوف العملاء الحقيقية:

س: عند تركيب محول في الطابق السفلي من مبنى شاهق، ما هو أكثر ما يركز عليه فحص الحريق؟

ج: تركز سلطات مكافحة الحرائق في المقام الأول على "مخاطر انتشار الحرائق" و"انبعاثات الدخان السامة". يستخدم SCB13 لدينا صب راتنجات الإيبوكسي، وهو بطبيعته مثبط للهب ولا ينتج غازات سامة مهلجنة عند حرقه (متوافق مع GB/T 1094.11-2022). وهذه ميزة كبيرة لا يمكن للمحولات المملوءة بالزيت أن تضاهيها. لقد اجتازت العديد من المجمعات التجارية ومشاريع المستشفيات في مدن الدرجة الأولى والثانية مراجعات صارمة للسلامة من الحرائق على وجه التحديد بسبب هذه الميزة.

س: المحولات من النوع الجاف حساسة للرطوبة. هل يمكنهم العمل في موسم الأمطار في المناطق الجنوبية؟

ج: إن المحولات التقليدية من النوع الجاف حساسة بالفعل للرطوبة، ولكن SCB13 الخاص بنا يستخدم عملية صب مفرغ حيث يقوم راتنج الإيبوكسي بتغليف اللفات بالكامل، مما يشكل طبقة عازلة محكمة الغلق. تخضع الأجزاء الأساسية وأجهزة التثبيت لمعالجة خاصة ضد التآكل، مما يسمح بالتشغيل العادي في بيئات رطوبة نسبية بنسبة 100%. لا يلزم إجراء معالجة تجفيف قبل إعادة التشغيل بعد إيقاف التشغيل.

المراقبة الذكية - درجة الحرارة في لمحة

نظام التحكم الذكي في درجة الحرارة القياسي:

مستشعرات مقاومة البلاتين PT100 المدمجة مسبقًا في كل مرحلة من الملفات لمراقبة درجة الحرارة في الوقت الفعلي

تعرض وحدة التحكم بشكل دوري درجات حرارة الملفات ثلاثية الطور - سهلة القراءة

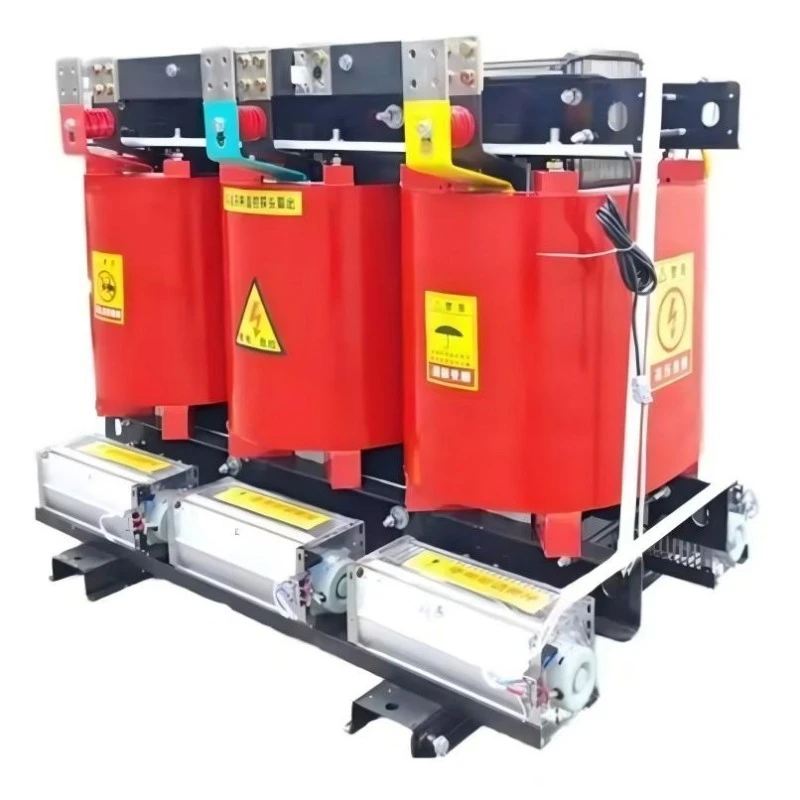

تشغيل/إيقاف مراوح التبريد المثبتة في الأسفل تلقائيًا (يبدأ عند > 100 درجة مئوية، ويتوقف عند > 80 درجة مئوية)

يوفر إنذارًا لدرجة الحرارة الزائدة (نقطة ضبط قابلة للتعديل) وحماية من درجة الحرارة الزائدة

تشغيل منخفض الضوضاء - هادئ وغير مزعج

البيانات المقاسة:

بالنسبة إلى 800 كيلو فولت أمبير أو أقل، يتم قياس مستوى الضوضاء ≥ 55 ديسيبل على بعد متر واحد من الجهاز

تقنية المفاصل الأساسية المتدرجة بالكامل بزاوية 45 درجة + وسادات تخميد الاهتزاز يمكن أن تقلل الضوضاء بمقدار 5-8 ديسيبل

سعة حمل زائدة قوية - يمكن الاعتماد عليها عندما يكون الأمر أكثر أهمية

معلمات القدرة على التحميل الزائد:

التبريد الطبيعي (AN) – يمكن أن يعمل بحمل 100% بشكل مستمر

تبريد الهواء القسري (AF) – يمكن زيادة السعة بنسبة 40-50%

يمكن أن يتحمل الحمل المقدر بنسبة 150% لمدة ساعتين

سيناريوهات التطبيق:

فترات ذروة الطلب في الصيف، وحماية طاقة الأحداث الحرجة، وتقاسم الحمل المؤقت عند فشل أحد المحولات - في هذه "اللحظات الحرجة"، تضمن سعة التحميل الزائد لـ SCB13 استمرارية إمداد الطاقة.

صيانة مجانية - جهد وخالي من القلق

مزايا الصيانة:

خالي من الزيوت - لا حاجة لترشيح الزيت بشكل دوري أو اختبار اللوني للزيت

سطح متعرج أملس - لا يتراكم الغبار بسهولة

لا توجد أجزاء متحركة - معدل فشل منخفض للغاية

تتطلب الصيانة اليومية فقط فحص شاشة عرض درجة الحرارة وتنظيف قنوات هواء التبريد

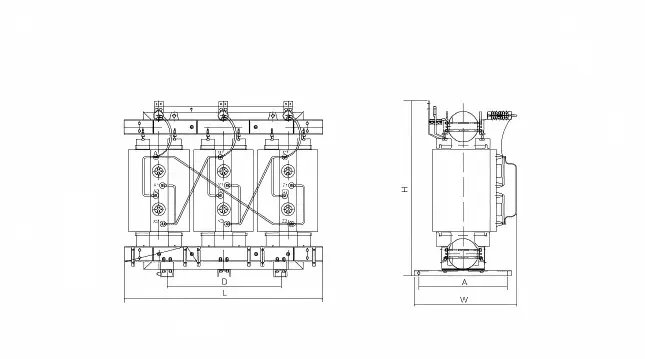

معلمة المنتج (المواصفات)

الالتزام بخدمة ما بعد البيع

فترة الضمان: 12 شهرًا من تاريخ الشحن (قابلة للتمديد إلى 36 أو 60 شهرًا مع عقد الخدمة المدفوع)

الدعم الفني: استشارة فنية مجانية مدى الحياة؛ حساب الحمل وتحسين الحل خلال مرحلة الاختيار

الخدمة الميدانية: إرشادات التركيب، المساعدة في التشغيل، معالجة الأخطاء (مجانًا أثناء الضمان، على أساس التكلفة بعد الضمان)

توريد قطع الغيار: أجهزة التحكم في درجة الحرارة، والمراوح، وأجهزة الاستشعار، والأجزاء المشتركة الأخرى المخزنة في المخزون؛ التسليم في اليوم التالي عن طريق البريد السريع
