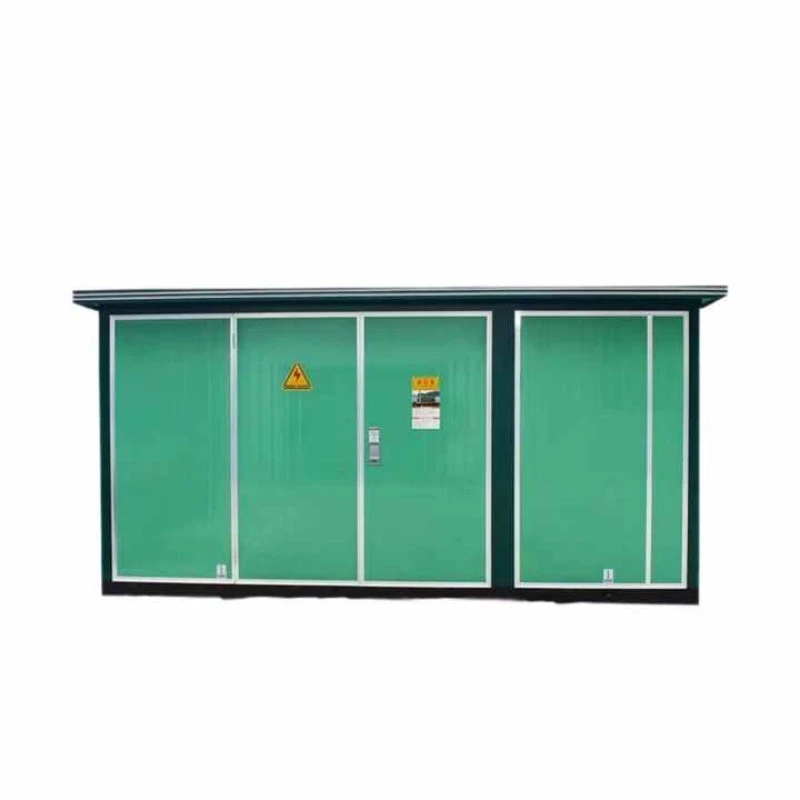

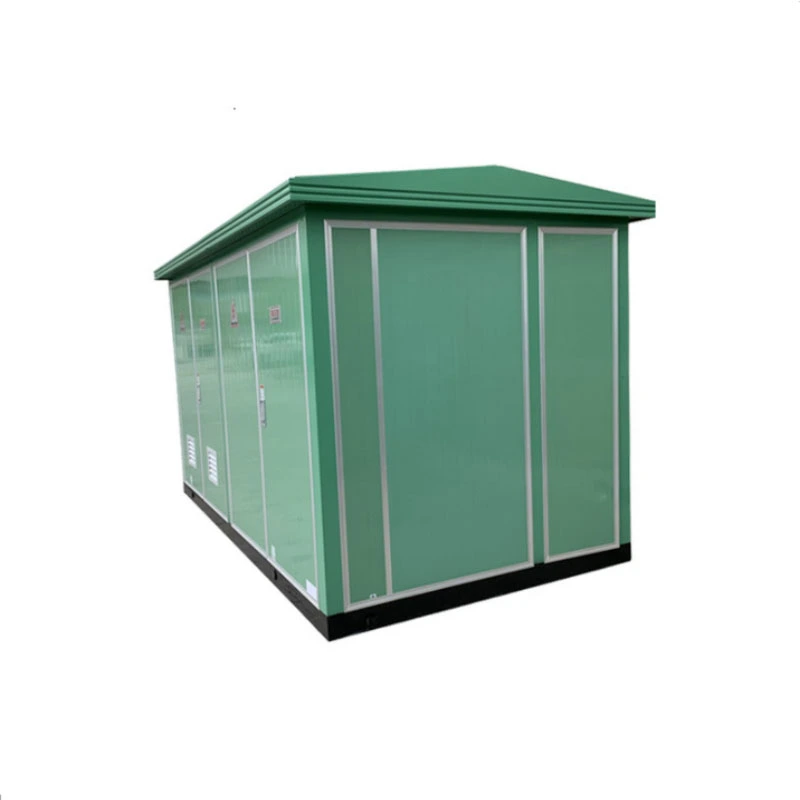

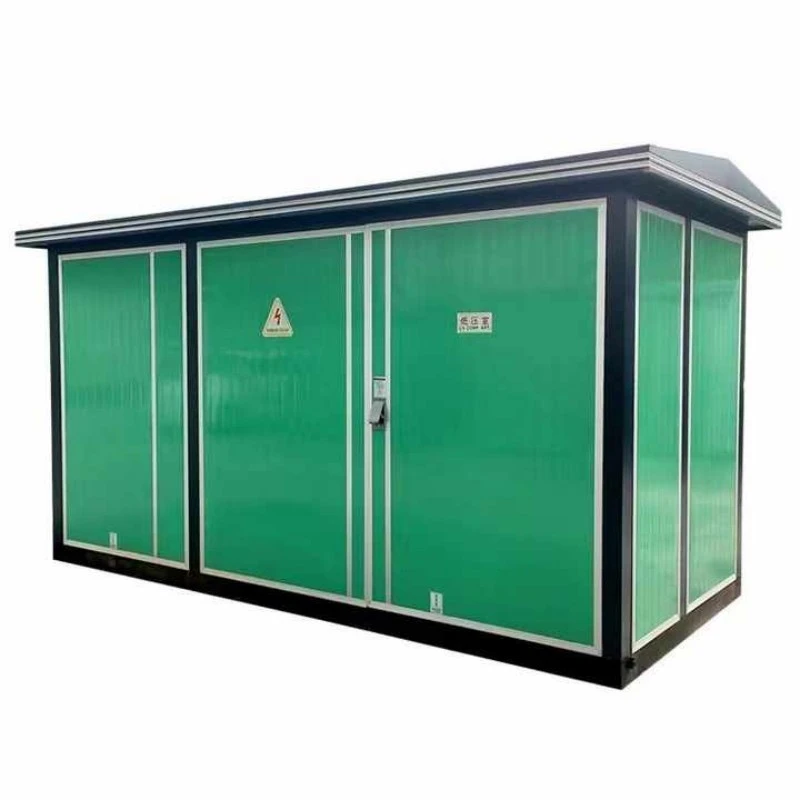

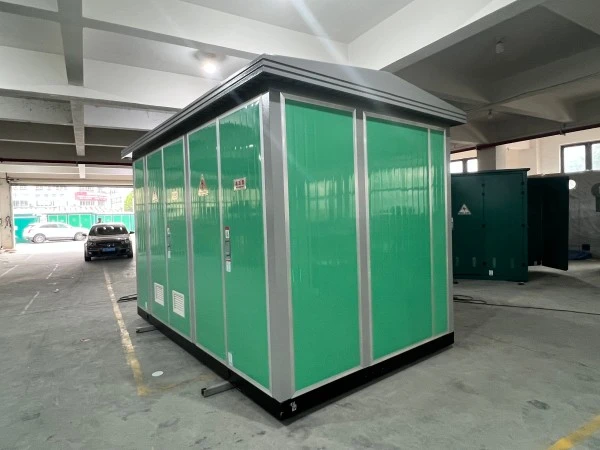

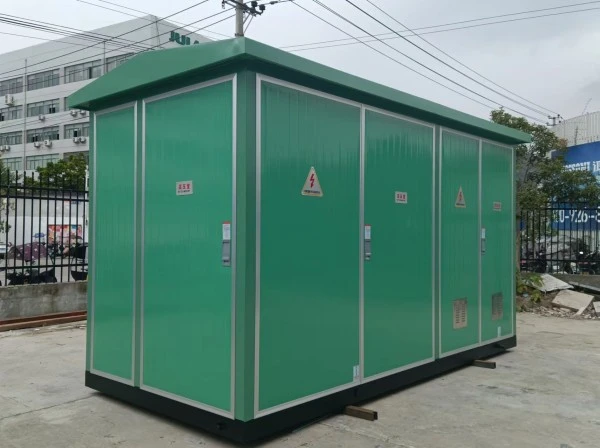

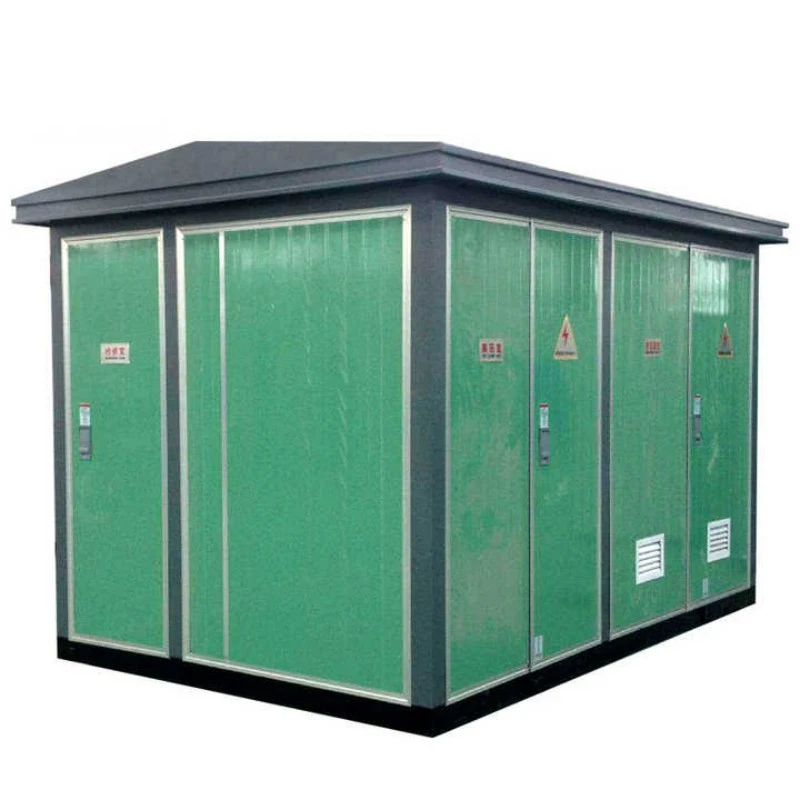

محطة فرعية من النوع الأوروبي المعبأة بطاقة الرياح

إن المحطة الفرعية من النوع الأوروبي المعبأة بطاقة الرياح عبارة عن وحدة تحويل طاقة مدمجة يتم تجميعها في المصنع ومصممة خصيصًا لتجميع الكهرباء ذات الجهد المتوسط ​​من توربينة رياح واحدة أو عدة توربينات رياح، وخفضها (أو رفعها) إلى مستويات متوافقة مع الشبكة، وحماية كل من التوربين وشبكة المرافق من الأعطال الكهربائية.

على عكس المحطات الفرعية الصندوقية العامة، تم تصميم هذه الوحدة خصيصًا لتلبية المتطلبات الفريدة لتوليد طاقة الرياح:

● قدرة تحمل عالية للاهتزاز: قضبان توصيل داخلية معززة وأجهزة مضادة للارتخاء.

● أماكن تأرجح واسعة الجهد: تتعامل مع تقلبات الإخراج من 400 فولت (محطة التوربينات) إلى 35 كيلو فولت (شبكة التجميع).

● جاهزية المراقبة عن بعد: منافذ SCADA مدمجة لغرف التحكم في التوربينات.

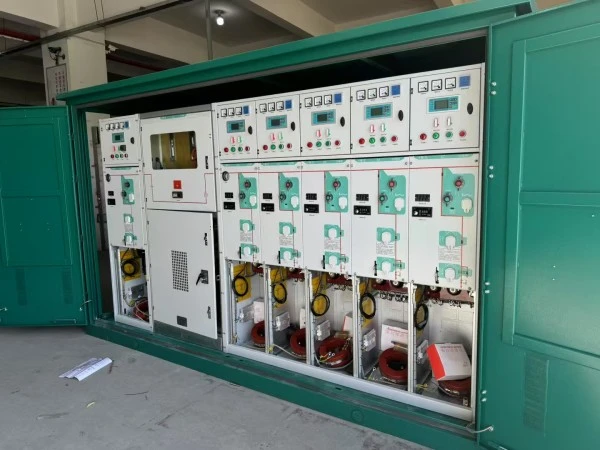

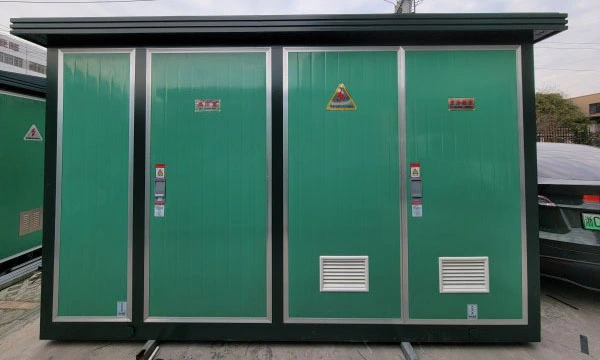

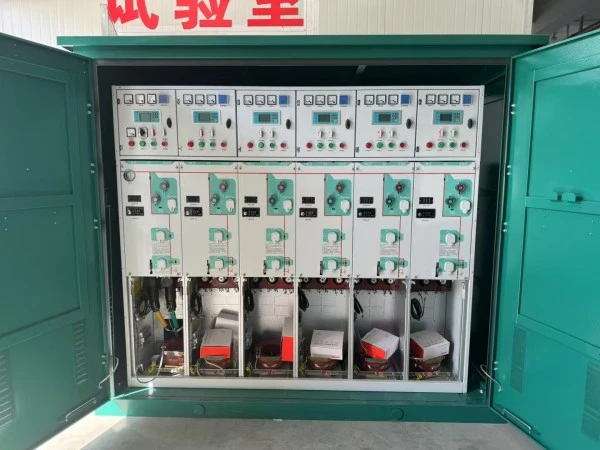

من الناحية المادية، تحافظ المحطة الفرعية من النوع الأوروبي المعبأة بطاقة الرياح على البنية الأوروبية الكلاسيكية المكونة من ثلاثة أقسام (الجانب العالي، والمحول، والجانب المنخفض) ولكنها تضيف ميزات خاصة بالرياح: مرحل حماية واجهة مخصص، ومحطات ترشيح متناسقة، وغطاء مقاوم للعوامل الجوية مُصنف لرش الملح الساحلي.

ماذا يمكن أن تفعل؟

الوظيفة الأساسية: تعمل كواجهة كهربائية بين مولد توربينات الرياح وشبكة تجميع الجهد المتوسط.

أربع وظائف أساسية:

1. تحويل الجهد:يحول جهد خرج التوربين (عادة 690 فولت) إلى جهد شبكة التجميع (10 كيلو فولت - 35 كيلو فولت) باستخدام محول تصاعدي موجود داخل الوحدة.

2. عزل الخطأ:يفصل التوربين تلقائيًا إذا انحرفت معلمات الشبكة (الجهد والتردد) عن الحدود المسموح بها، مما يؤدي إلى حماية كلا الأصلين.

3. تكييف جودة الطاقة:يوفر التأريض ومانعات الصواعق ونقاط التصفية للتخفيف من التوافقيات الناتجة عن محركات التردد المتغير داخل التوربين.

4. قياس ومراقبة الطاقة:يضم CTs وPTs من فئة المرافق لقياس تعريفة التغذية وتتبع الأداء عن بعد.

نظرًا لأن المحطة الفرعية من النوع الأوروبي المعبأة بطاقة الرياح تصل إلى جميع الأسلاك مسبقًا ويتم اختبارها بالكامل، فإن مطوري مزارع الرياح يتجنبون أشهرًا من التجميع الكهربائي في الموقع. تخدم وحدة واحدة إما توربينًا كبيرًا واحدًا (2 ميجاوات - 6 ميجاوات) أو مجموعة صغيرة من التوربينات الأصغر حجمًا في تكوين "سلسلة ديزي".

معلمة المنتج

فيما يلي المواصفات الفنية القياسية للمحطة الفرعية من النوع الأوروبي المعبأة بطاقة الرياح من شركة Lugao Power. التقييمات المخصصة متاحة عند الطلب.

ميزة المنتج والتطبيق

س 1: ما الذي يجعل المحطة الفرعية من النوع الأوروبي المعبأة بطاقة الرياح مختلفة عن المحطة الفرعية الأوروبية القياسية؟

ج: ثلاث ميزات خاصة بالرياح. أولاً، تم تصميم المحول الموجود داخل محطة فرعية من النوع الأوروبي المعبأة بطاقة الرياح لتدفق الطاقة ثنائي الاتجاه وتقلبات الجهد المتكررة - حيث تتصاعد التوربينات لأعلى ولأسفل باستمرار. ثانيًا، تشتمل حجرة الجهد المنخفض على مرحل حماية مخصص لواجهة الشبكة والذي ينتقل خلال 100 مللي ثانية في حالة انحراف جهد الشبكة أو ترددها، كما هو مطلوب بموجب معايير التوصيل البيني للمرافق (على سبيل المثال، IEEE 1547، IEC 61727). ثالثًا، يستخدم العلبة بأكملها حوامل مضادة للاهتزاز على جميع نقاط الاتصال الكهربائية؛ ستشهد الوحدات القياسية فك المسمار بعد ستة أشهر بالقرب من التوربين.

س2: كيف تتعامل هذه الوحدة مع ضربات البرق الشائعة في مزارع الرياح المفتوحة؟

ج: تأتي كل محطة فرعية من النوع الأوروبي المعبأة بطاقة الرياح مجهزة بمانعات الصواعق من النوع 1+2 على كلا الجانبين عالي الجهد والمنخفض (سعة التفريغ 25 كيلو أمبير لكل عمود). بالإضافة إلى ذلك، يحتوي خزان المحول على عروة تأريض مباشر بحجم كابل نحاسي مقاس 120 مم². في اختبار المصنع الذي أجريناه، قمنا بمحاكاة نبضات برق تبلغ 10/350 ميكروثانية تصل إلى 100 كيلو أمبير بدون وميض داخلي.

س3: هل يمكن استخدام هذه المحطة الفرعية للرياح البرية والبحرية؟

ج: على الشاطئ، بالتأكيد. بالنسبة للخارج، نقدم نسخة مطورة تسمى "الحزمة الخارجية". تتمتع المحطة الفرعية القياسية من النوع الأوروبي المعبأة بطاقة الرياح بتصنيف IP54، وهي مناسبة للمناطق الساحلية البرية. بالنسبة للمناطق البحرية (على منصة التوربينات أو أساس الغلاف)، نقوم بالترقية إلى IP66، ونستخدم طلاء C5-M البحري (يزيد سمكه عن 400 ميكرومتر)، ونستبدل جميع البراغي الفولاذية القياسية بالفولاذ المقاوم للصدأ 316L. يتم استبدال زيت المحولات بإستر طبيعي (قابل للتحلل) للوفاء باللوائح البيئية.

س4: ما هي سيناريوهات التطبيق الأكثر شيوعًا لهذه الوحدة؟

ج: أربعة تطبيقات أساسية:

تفاصيل الإنتاج

كيف تقوم شركة Lugao Power ببناء محطة فرعية أوروبية أفضل من حيث طاقة الرياح

التفاصيل 1: هندسة مقاومة الاهتزاز

تعود معظم حالات فشل المحطات الفرعية في مزارع الرياح إلى الوصلات المفككة الناتجة عن التذبذب المستمر للتوربينات (0.5-2 هرتز). الحل الذي نقدمه: تستخدم كل وصلة قضيب توصيل نوابض قرصية من نوع Belleville أسفل رأس المزلاج، مما يحافظ على قوة التثبيت حتى أثناء اهتزاز المكونات. الكتل الطرفية هي من النوع المشبك القفصي (وليس المشبك اللولبي). يتم استبدال روابط الكابلات الداخلية بأشرطة قفل من الفولاذ المقاوم للصدأ. النتيجة: بعد 5000 ساعة من محاكاة الاهتزاز (2 جرام، 5-200 هرتز)، يظل الاحتفاظ بعزم الدوران أكبر من 90% من القيمة الأولية.

التفاصيل 2: تصميم المحولات لدورة عمل الرياح

ترى محولات التوزيع القياسية أحمالًا ثابتة. ترى محولات الرياح تقلبات سريعة من 0% إلى 110% في أقل من 10 ثوانٍ. ملكنامحطة فرعية من النوع الأوروبي المعبأة بطاقة الرياحيستخدم قلبًا عالي القوة لدائرة القصر مع ضغط تثبيت محوري يبلغ 4.5 ميجا باسكال (مقابل معيار الصناعة 2.5 ميجا باسكال). اللفات عبارة عن موصلات منقولة بشكل مستمر (CTC) بدلاً من خيوط متوازية متعددة، مما يمنع فقدان التيار المتداول أثناء الأحمال غير المتوازنة. نضيف أيضًا أجهزة استشعار لدرجة الحرارة مصنوعة من الألياف الضوئية مدمجة مباشرةً في الملف ذو الجهد المنخفض - وليس فقط مقاييس حرارة الزيت العلوية - مما يوفر بيانات نقطة الاتصال في الوقت الفعلي إلى وحدة التحكم في التوربين.

التفاصيل 3: الحماية من التآكل بعد الطلاء

تقع مزارع الرياح في بيئات من الفئة C3 (الداخلية) إلى C5-M (البحرية). يفشل طلاء المسحوق القياسي عند الحواف المقطوعة. عمليتنا:

1. ختم الحواف: كل حافة مقطوعة بالليزر تتلقى حبة من مانع تسرب حافة الإيبوكسي قبل الطلاء.

2. برايمر غني بالزنك: 80μm من 95% برايمر إيبوكسي لغبار الزنك (حماية التضحية).

3. الطبقة المتوسطة: 100 ميكرومتر من الإيبوكسي عالي البناء.

4. المعطف الخفيف: 80 ميكرومتر من البولي يوريثين (RAL 7035 رمادي فاتح، أو مخصص).

إجمالي DFT (سمك الفيلم الجاف) = 260 ميكرومتر كحد أدنى. تم اختبار رش الملح لمدة 1500 ساعة دون زحف (ASTM B117).

ميزتنا مقابل المنافسين

لماذا تختار شركة Lugao Power لمحطات طاقة الرياح الفرعية؟

أكثر من 10 سنوات من تصنيع معدات الطاقة

فريق متخصص في هندسة المحولات والمفاتيح الكهربائية ذات الجهد المتوسط

حلول محطات طاقة الرياح الفرعية من 1 ميجا فولت أمبير إلى 8 ميجا فولت أمبير

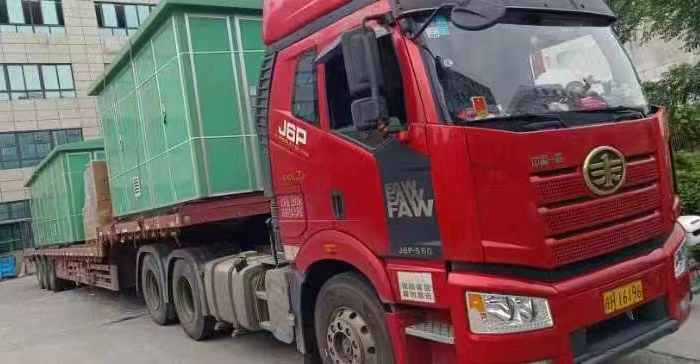

اختبار المصنع قبل الشحن

تصميمات مخصصة لمشاريع الرياح البرية والساحلية

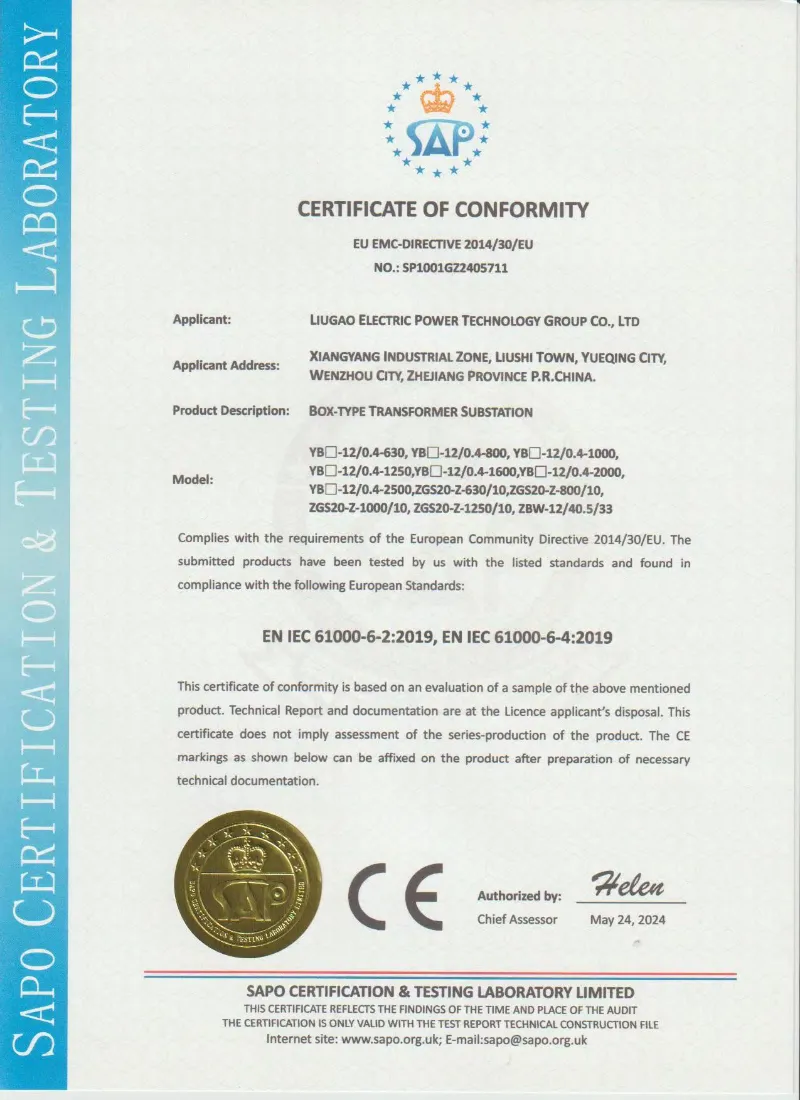

التصنيع والاختبار المتوافق مع IEC
