الوحدة الرئيسية ذات الحلقة المختومة المعزولة بالهواء HXGN

"H" - حاوية من نوع الصندوق،

"X" - الشبكة الحلقية،

"G" - معزول بالهواء،

"ن" - داخلي

وحدة المفاتيح الكهربائية المغلقة المعدنية ذات الحلقة الرئيسية المعزولة بالهواء HXGN مصممة لأنظمة التوزيع الرئيسية والشعاعية بجهد 6 كيلو فولت - 24 كيلو فولت. على عكسمعزول بـ SF6وحدات RMU، تستخدم هذه الوحدة الهواء باعتباره الوسط العازل الرئيسي، مع وضع جميع الأجزاء الحية في خزانة معدنية محكمة الغلق ومحمية من الغبار.

ماذا يفعل؟

1. يربط ويعزل حلقات الطاقة في التوزيع الثانوي

2. يحمي محولات التوزيع عبر مفاتيح فصل التحميل ومجموعات الصمامات

3. يوفر فجوات عزل مرئية للصيانة الآمنة

4. يعمل كبديل اقتصادي للمفاتيح الكهربائية المعزولة بالغاز

يتم استخدام الوحدة الرئيسية ذات الحلقة المختومة المعزولة بالهواء HXGN على نطاق واسع في التطبيقات حيثغاز SF6مقيد، حيث يلزم قطع الاتصال المرئي بشكل متكرر، أو عندما تفضل قيود الميزانية تقنية بسيطة مجربة دون المساس بالسلامة.

وصف المنتج

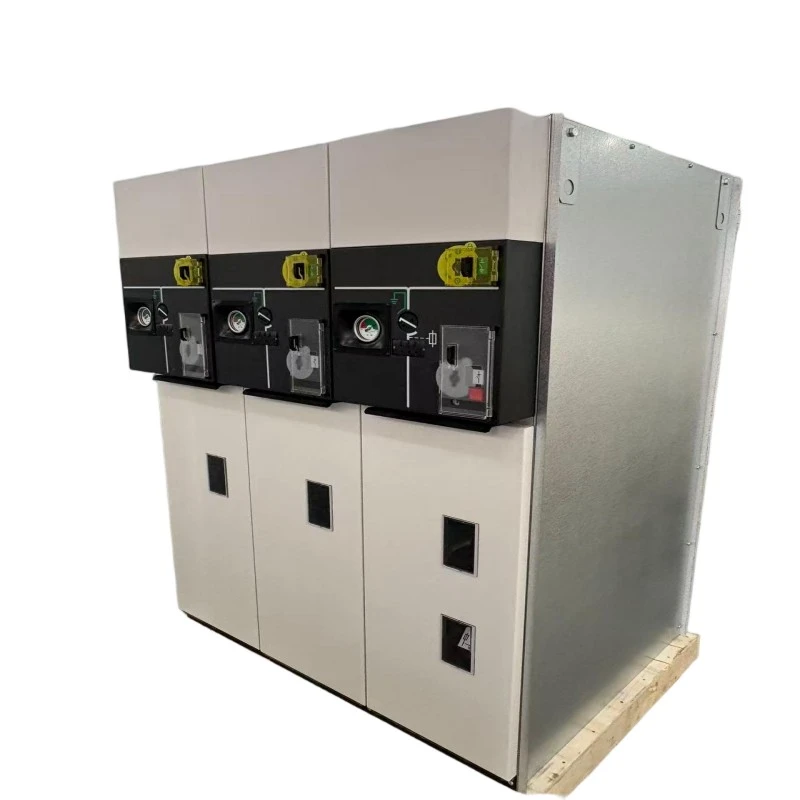

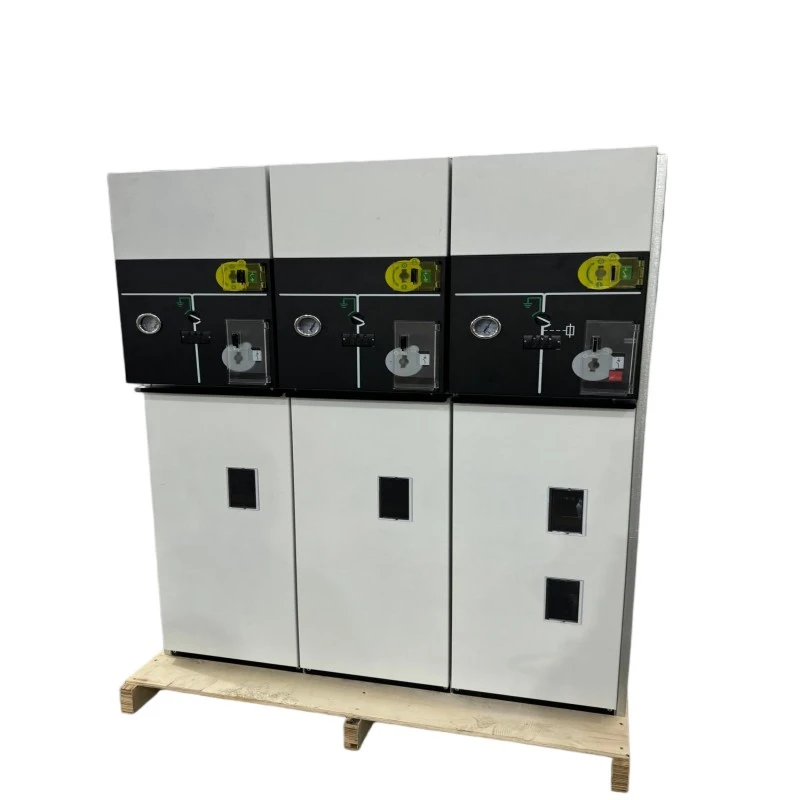

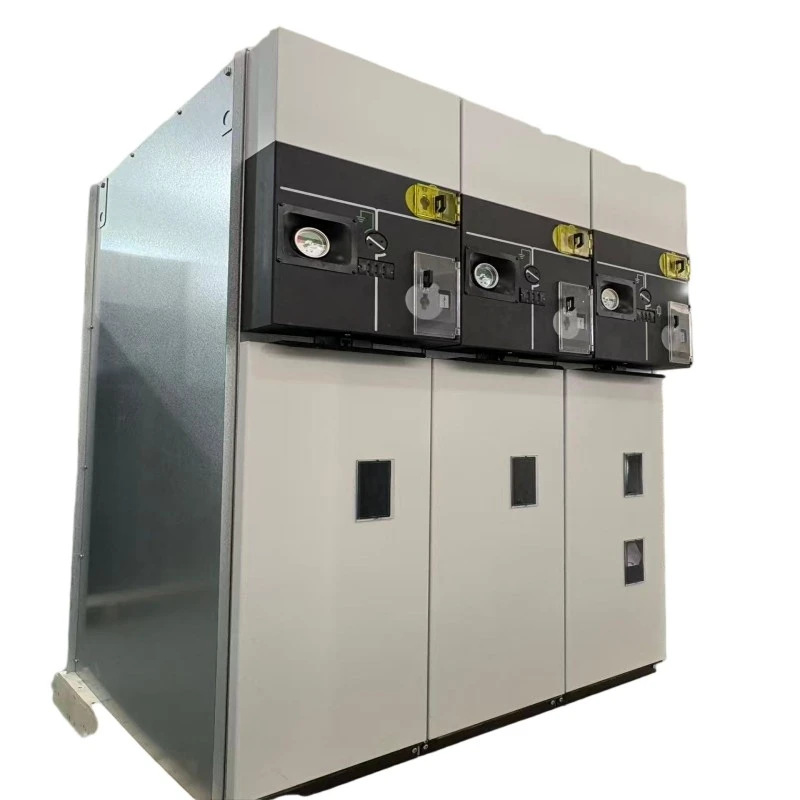

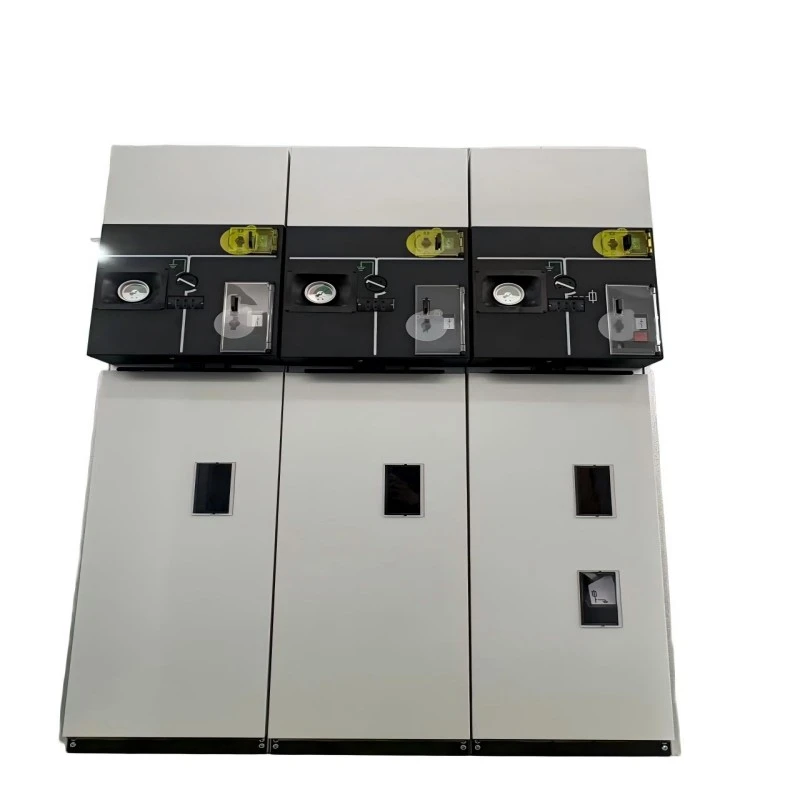

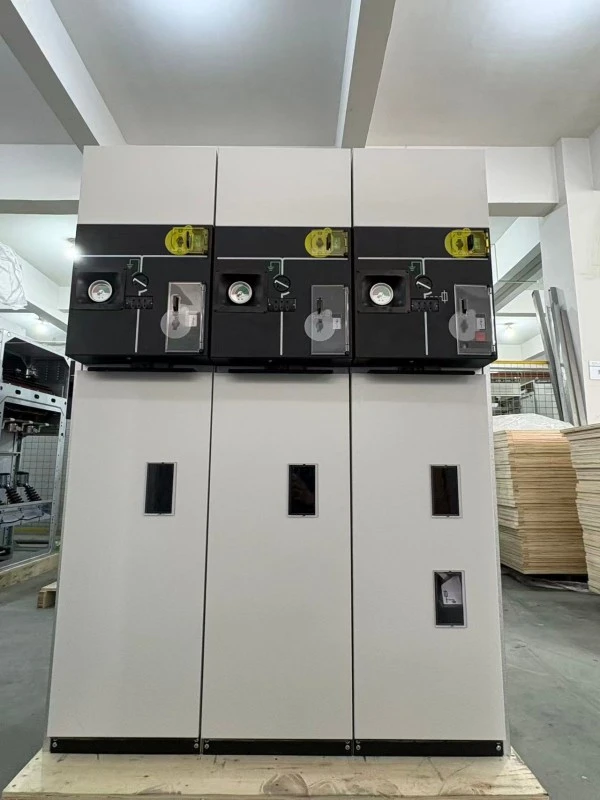

الوحدة الرئيسية الحلقية المختومة المعزولة بالهواء HXGN هي وحدة رئيسية حلقية معزولة بالهواء من الجيل التالي مصممة للتركيب الداخلي في المحطات الفرعية والمنشآت الصناعية والمباني التجارية وشبكات توزيع الطاقة الريفية. يتراوح الجهد المقنن من 6 كيلو فولت إلى 24 كيلو فولت، مع تيار مقدر يبلغ 630 أمبير لقضبان التوصيل الرئيسية و125 أمبير لدوائر المحولات المحمية بالمنصهر.

الميزات التقنية الأساسية:

1. عزل الهواء مع تباعد الطور الأمثل والحواجز المعزولة

2. تصميم العلبة المختومة (IP3X أو IP4X) يمنع دخول الغبار والقوارض

3. مفتاح فصل الحمل ثلاثي المواضع (مغلق / مفتوح / مؤرض) مع فاصل مرئي

4. حماية متكاملة لصمامات الحد الحالي للمحولات (حتى 125 أمبير)

5. وحدة قاطع الدائرة الفراغية الاختيارية لحماية وحدة التغذية

6. التعشيق الميكانيكي يمنع العمليات غير الصحيحة

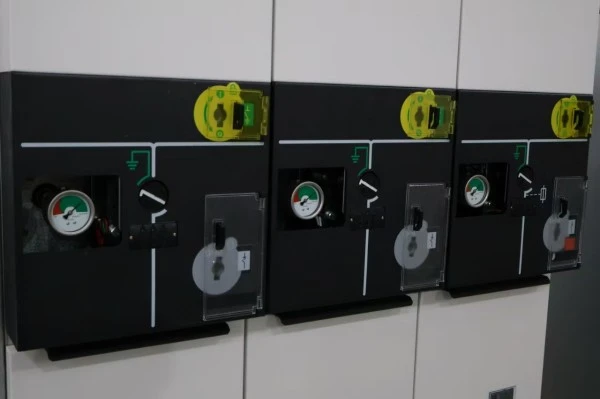

7. اللوحة الأمامية تحاكي الحافلة مع إشارة واضحة للموقع

توفر الوحدة الرئيسية ذات الحلقة المغلقة المعزولة بالهواء HXGN تصميمًا شفافًا وسهل الفحص --- يمكن للمشغلين التأكد بصريًا من الوضع المفتوح لمفتاح التحميل، وهي ميزة ذات قيمة عالية أثناء إجراءات الصيانة والقفل/العلامة. ليست هناك حاجة إلى معدات خاصة لمعالجة الغاز للتركيب أو إيقاف التشغيل.

معلمة المنتج (المواصفات)

ميزة المنتج والتطبيق

الميزات الرئيسية

● خالية من SF6 وصديقة للبيئة --- تستخدم الهواء فقط كوسيلة عازلة، ولا توجد انبعاثات غازات دفيئة.

● فاصل مرئي --- يوفر مفتاح فاصل التحميل فجوة عازلة مرئية بوضوح، مما يبسط إجراءات السلامة.

● محكم الغلق ضد الغبار والقوارض --- يتوافق الغلاف مع IP3X أو IP4X، مما يمنع الأسباب الشائعة لفشل المفاتيح الكهربائية المعزولة بالهواء.

● مساحة مدمجة --- عرض الوحدة عادةً 500 --- 600 مم، مناسب للمحطات الفرعية الداخلية ذات المساحة المحدودة.

● فعالة من حيث التكلفة --- استثمار أولي أقل مقارنة بـ SF6 أو وحدات RMU المعزولة الصلبة.

● صيانة بسيطة --- لا حاجة لمراقبة ضغط الغاز أو إعادة تعبئته. فقط الفحص البصري وتنظيف الاتصال.

● سلامة التعشيق --- تمنع التعشيقات الميكانيكية إغلاق المفتاح الأرضي أثناء إغلاق مفتاح التحميل.

سيناريوهات التطبيق

● شبكات الكهرباء في المناطق الريفية والبلدات

● المنشآت الصناعية --- المصانع ومواقع التعدين ومصانع الأسمنت (مع الحماية من الغبار)

● المباني التجارية --- مراكز التسوق ومجمعات المكاتب والفنادق

● محطات فرعية صغيرة إلى متوسطة --- عقد التوزيع من 6 كيلو فولت إلى 24 كيلو فولت

● الطاقة المتجددة --- الطاقة المائية الصغيرة، والكتلة الحيوية، والطاقة الشمسية الموزعة (تركيب داخلي)

● مشاريع التعديل التحديثي --- استبدال المفاتيح الكهربائية القديمة المعزولة بالهواء بوحدات حديثة محكمة الغلق

سؤال وجواب

Q1: كيف تعمل الوحدة الرئيسية ذات الحلقة المختومة المعزولة بالهواء HXGN في البيئات المتربة مثل مصانع الأسمنت أو صوامع الحبوب؟

ج: ممتاز. تتميز الوحدة الرئيسية ذات الحلقة المغلقة المعزولة بالهواء HXGN بغلاف محكم الغلق بالكامل مصنف IP3X كمعيار (IP4X اختياري)، مما يعني أنه لا يمكن دخول جزيئات غبار أكبر من 2.5 مم أو 1 مم. وهذا يمنع التتبع والومضات الضوئية الشائعة في المفاتيح الكهربائية المعزولة بالهواء من النوع المفتوح. نوصي باستخدام إصدار IP4X للمناطق ذات الغبار الكثيف، بالإضافة إلى التنظيف الدوري للخزانة الخارجية.

س2: هل يمكن الاعتماد على عزل الهواء في المناطق الساحلية ذات الرطوبة العالية؟

ج: نعم، مع التصميم المناسب. تستخدم وحدتنا الرئيسية ذات الحلقة المغلقة المعزولة بالهواء HXGN حواجز معزولة كارهة للماء ومسافة زحف ممتدة إلى 240 مم (لـ 12 كيلو فولت) و360 مم (لـ 24 كيلو فولت). بالإضافة إلى ذلك، يمنع الغلاف المحكم دوران الهواء الرطب، ويمكن تركيب سخانات اختيارية مضادة للتكثيف في حجرة الكابل. لقد نجحنا في نشر مئات الوحدات في المقاطعات الساحلية الجنوبية بمعدل رطوبة سنوي يزيد عن 90%.

س3: كيف يمكن مقارنة هذا المنتج بوحدة RMU المعزولة بـ SF6؟

ج: تعتبر SF6 RMU أكثر إحكاما ومختومة بالكامل ولكنها تتطلب معالجة الغاز ولها تكلفة أولية أعلى. تعد الوحدة الرئيسية ذات الحلقة المغلقة المعزولة بالهواء HXGN أكبر حجمًا ولكنها تقدم:

● انخفاض سعر الشراء الأولي (يوفر بشكل عام استثمارًا أوليًا أقل من الحلول المماثلة المعزولة بـ SF6، اعتمادًا على التكوين ومتطلبات المشروع.)

● لا توجد مخاوف بشأن تسرب الغاز

● فصل واضح لصيانة أكثر أمانا

● سهولة إخراجها من الخدمة والتخلص منها

بالنسبة للعملاء الذين يمنحون الأولوية لتكلفة دورة الحياة المنخفضة والأثر البيئي دون قيود المساحة الشديدة، يعد HXGN خيارًا مثاليًا.

Q4: ما هي الصمامات المتوافقة مع HXGN RMU الخاص بك؟

ج: تقبل حجرة الصمامات الخاصة بنا الصمامات القياسية DIN 43625 أو BS 2692 ذات الجهد العالي التي تحدد التيار. يمكننا توفير الصمامات المطابقة لمتطلبات حماية المحولات الخاصة بك (عادةً من 6.3 أمبير إلى 125 أمبير). يرتبط تشغيل دبوس ضرب المصهر ميكانيكيًا بالمفتاح ثلاثي المواضع للحماية من الأعطال أحادية الطور.

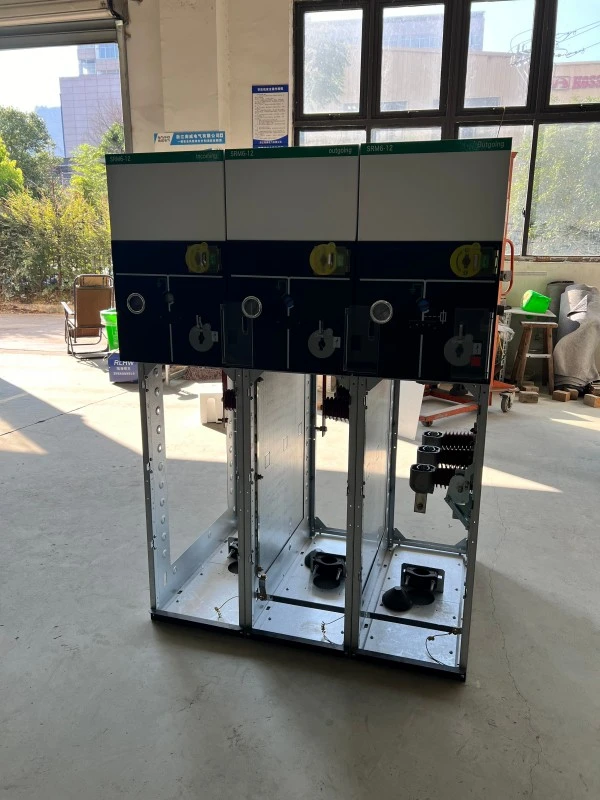

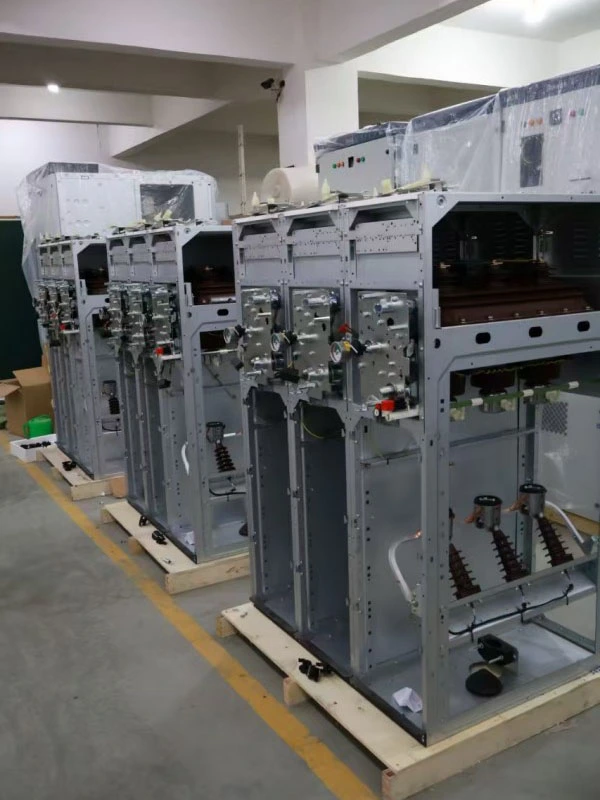

تفاصيل الإنتاج

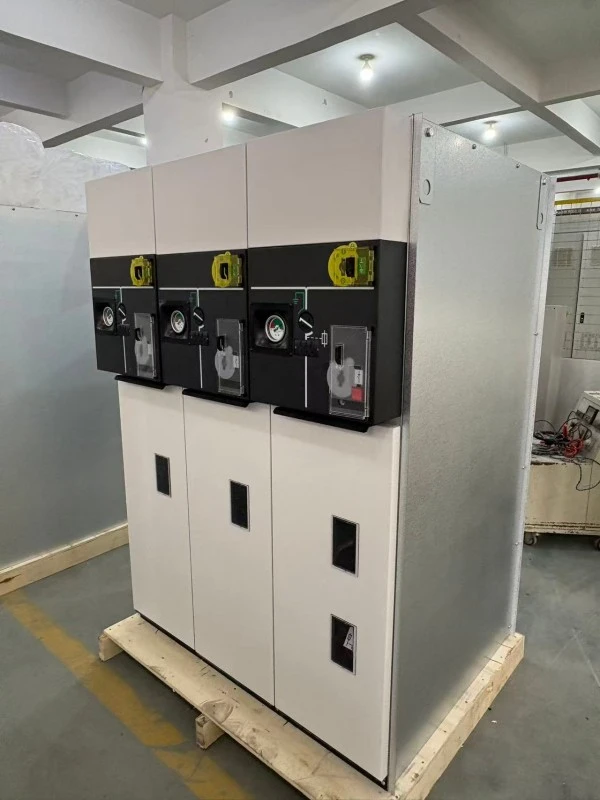

الضميمة والختم

تتميز الوحدة الرئيسية ذات الحلقة المختومة المعزولة بالهواء HXGN بفولاذ ملفوف على البارد بسمك 2.0 مم أو غلاف اختياري من الفولاذ المقاوم للصدأ، مع تشطيب بطبقة مسحوق إلكتروستاتيكية (سمك 80 ميكرومتر على الأقل، رمادي فاتح RAL 7035). يجتاز الطلاء اختبار رش الملح لمدة 500 ساعة. ويتم الختم من خلال حشوات رغوة البولي يوريثان على جميع الأبواب والألواح، مما يضمن حماية IP3X. يتم إغلاق حجرات الكابلات بشكل منفصل عن حجرة المفتاح الرئيسي لمنع انتشار القوس.

تصميم مفتاح كسر التحميل

مفتاح كسر التحميل ثلاثي المواضع هو نوع شفرة دوارة مع جهات اتصال مطلية بالفضة ذاتية التنظيف. تستخدم غرفة إطفاء القوس مبدأ النفخ المغناطيسي جنبًا إلى جنب مع مزالق القوس المعزولة، مما يتيح انقطاع تيار حمل يصل إلى 630 أمبير وإنشاء/كسر تيارات شحن الكابل (حتى 10 أمبير). يحتوي المفتاح على موضعي فاصل مرئيين (مفتوح ومؤرض) وموضع مغلق - جميعها موضحة بوضوح على لوحة المحاكاة الأمامية.

وحدة الجمع بين الصمامات

من أجل حماية المحولات، تدمج الوحدة الرئيسية ذات الحلقة المغلقة المعزولة بالهواء HXGN حجرة المصهر مع آلية الرحلة التي يتم تشغيلها بواسطة المهاجم. عندما يعمل منصهر مرحلة واحدة، يقوم المهاجم تلقائيًا بتشغيل مفتاح فصل التحميل لفتح جميع المراحل الثلاث، مما يمنع التشغيل أحادي الطور. حجرة المصهر متشابكة مع المفتاح الأرضي - لا يمكن فتح الحجرة إلا عندما يكون مفتاح التحميل مفتوحًا والمفتاح الأرضي مغلقًا.

نظام العزل

جميع قضبان التوصيل والوصلات معزولة بأنابيب قابلة للانكماش بالحرارة (النوع المعزز بالزحف) أو طلاء مسحوق الإيبوكسي. حواجز الطور مصنوعة من DMC (مركب تشكيل العجين) أو SMC (مركب تشكيل الصفائح) مع مقاومة القوس المصنفة من الفئة 1 وفقًا للمواصفة IEC 60243. الحد الأدنى لخلوص الهواء هو:

● 12 كيلو فولت: 125 ملم بين المراحل، 100 ملم إلى الأرض

● 24 كيلو فولت: 220 ملم بين المراحل، 180 ملم إلى الأرض

ضمان الجودة والاختبار

تخضع كل وحدة رئيسية ذات حلقة محكمة الغلق معزولة بالهواء من HXGN لاختبارات روتينية قبل التسليم:

● قياس مقاومة الدائرة الرئيسية (الأوميتر الصغير)

● تحمل الجهد الكهربي لتردد الطاقة (42 كيلو فولت/1 دقيقة لـ 12 كيلو فولت، 65 كيلو فولت/1 دقيقة لـ 24 كيلو فولت)

● اختبار تحمل الجهد المستحث

● اختبار التشغيل الميكانيكي (200 دورة لكل مفتاح)

● اختبار عزل الدائرة المساعدة (2 كيلو فولت/1 دقيقة)

● التحقق من حماية العلبة (اختبار مسبار IP3X أو IP4X)

● قياس التفريغ الجزئي (<20pC عند جهد مقنن 1.5×)

الالتزام بخدمة ما بعد البيع

فترة الضمان: 12 شهرًا من تاريخ الشحن (قابلة للتمديد إلى 24 أو 36 شهرًا مع عقد الخدمة المدفوع)

الدعم الفني: استشارة فنية مجانية مدى الحياة؛ الرد خلال ساعة واحدة من الإخطار
